FUSIL KARL GUSTAV.....

bonsoir à tous .
comme je ne connais pas la nationalité de ce fusil et  pour  répondre à un licencié :

1: nationalité ?
2: calibre ?
3: comment se montait la baïonnette ? s'il y en avait une ?
4: à quoi pouvait bien servir le petit manchon de couleur noir brillant , au bout du canon devant le guidon ?
5: quelle est l'utilité de la pastille ronde en laiton fixée sur la crosse ?

et voilà , merci

début de réponse ici : https://www.tircollection.com/t16376-65-x-55-karl-gustav



Et un autre ici ...............
Il y a déjà beaucoup de réponses sur le forum , il faut juste prendre un peu le temps de les chercher.



Et je me permets de rajouter canon a 6,50 mm (la fleche sur le 0), erosion du cone de forcement maximal avant rejet (la fleche sur le 3).


[quote="3008nato"]bonsoir à tous .
comme je ne connais pas la nationalité de ce fusil et  pour  répondre à un licencié :

1: nationalité ?
2: calibre ?
3: comment se montait la baïonnette ? s'il y en avait une ?
4: à quoi pouvait bien servir le petit manchon de couleur noir brillant , au bout du canon devant le guidon ?
5: quelle est l'utilité de la pastille ronde en laiton fixée sur la crosse ?

et voilà , merci


C'est un fusil Suedois, modele 1896, fariqueé en Suede, les tout premiers etaient eux fabriqués en Allemagne. Sa premiere incarnation etait la carabine modele 94, le fusil est le modele 96 et le fusil court est le modele 1938 qui bien souvent est un 96 racourci.
Ce sont des armes de grande qualite, en general ells sont en tres bon etat. et ont quant a la precision une tres bonne reputation. Les organes de visée offrent une multitude d'options.
Les gardes du palais en Suede sont encore equipés avec la carabine 94.

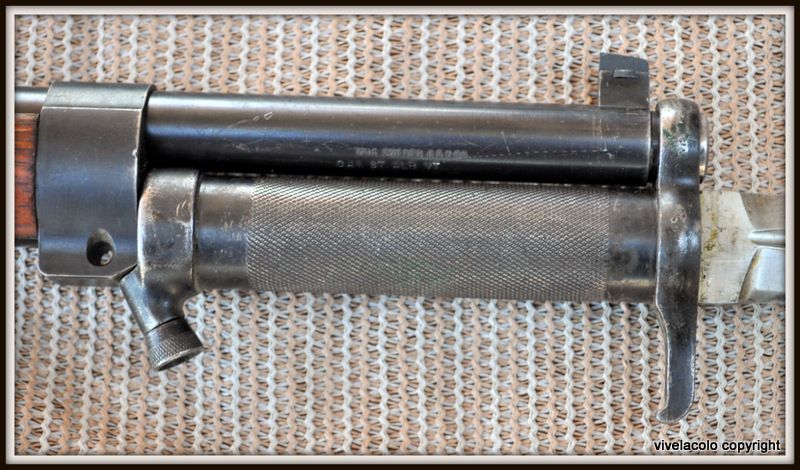

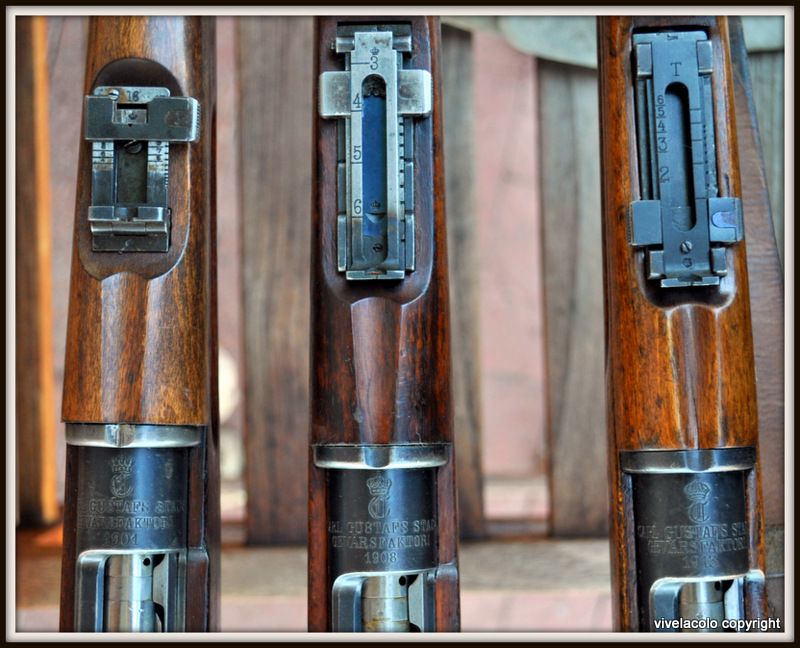

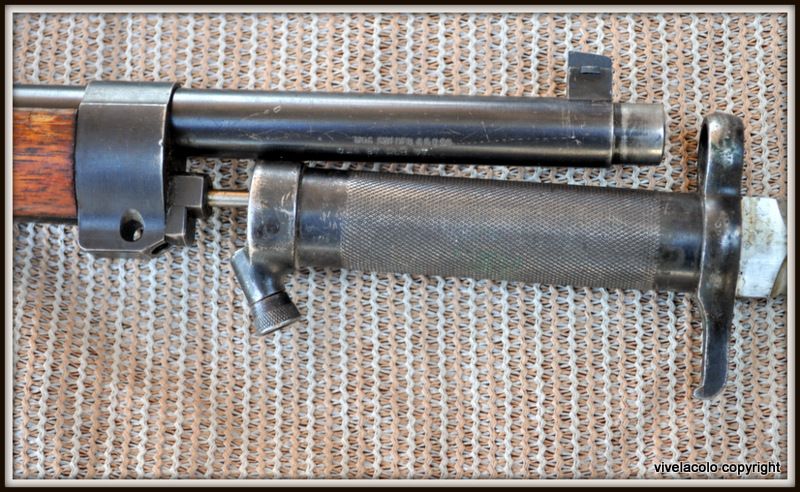

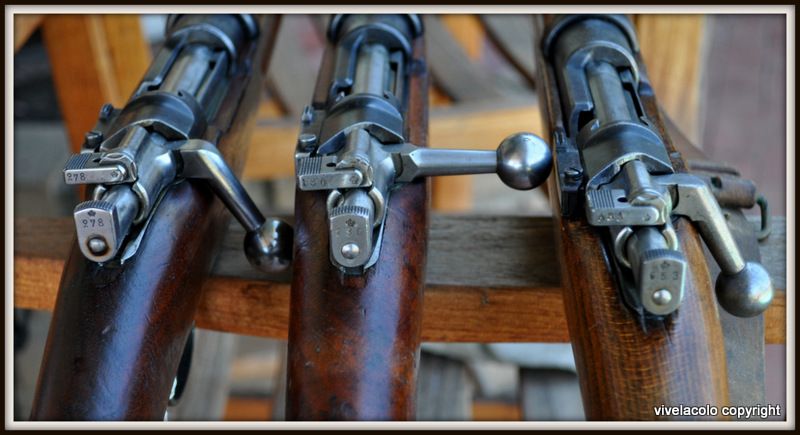

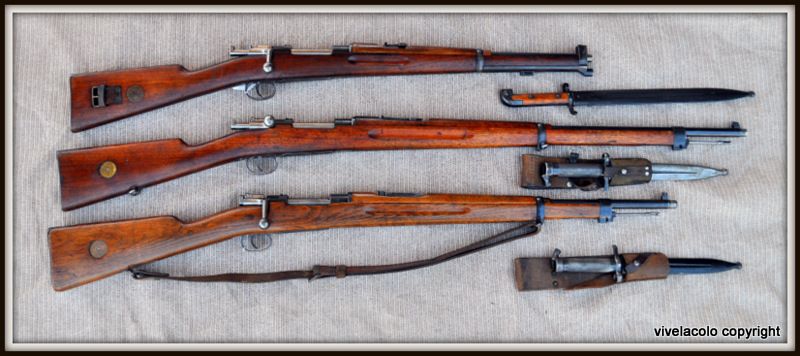

Voici quelques photos, montrant les differents modeles, les baionnettes, et la facon de les monter.

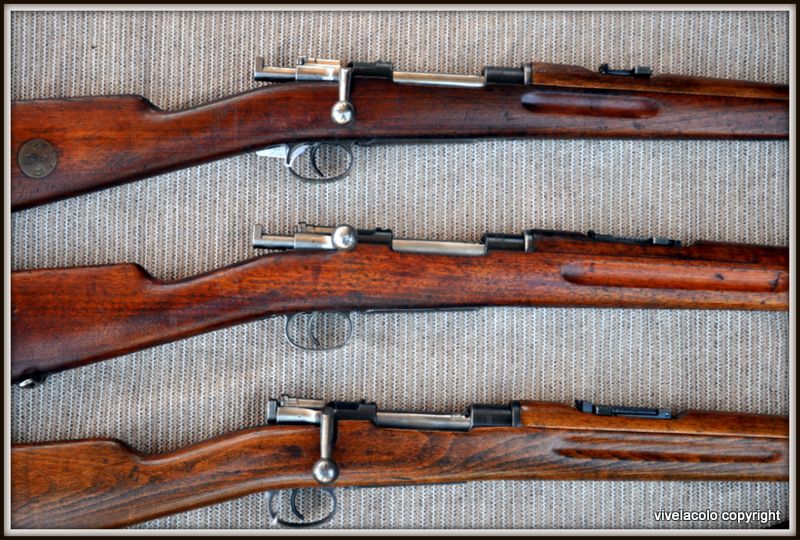

de haut en bas 1894, 1896, 1938

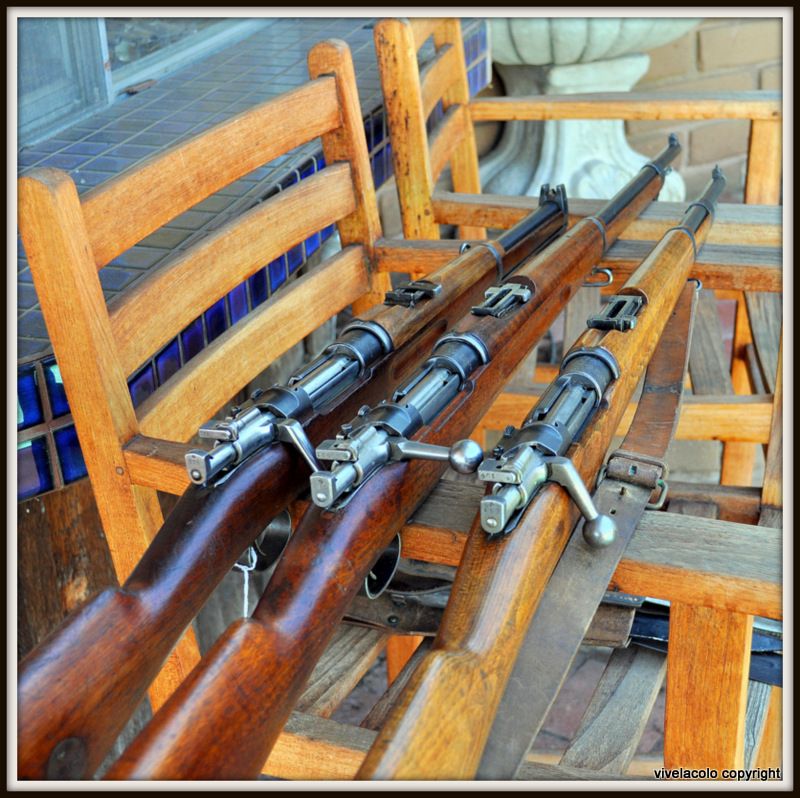

Des photos des suedoises il y a quelques annees, depuis il y a eu des ajouts.
https://www.tircollection.com/t2647-a-propos-des-suedoises?highlight=suedoises
Best regards
RRO

et encore un grand merci à vivelacolo

-avec une si petite question , tu nous a fabriqué un post magique !!
et comme dirait Ségolène : sans évoquer la magnifitude de tes collections !

-j'ai bien compris que la réduction du bout du canon avait pour but la fixation de la douille de la baïo.
-sur la photo que je présente , un manchon a été rajouté à l'emplacement de la douille .
dans quel but ?  - interdire tout montage de baïo .  ?
                       - adapter le diamètre initial du canon au montage d'une autre baïo. dont le diamètre intérieur de la douille serait plus fort ?


-pour la rondelle en laiton sur la crosse , je vais essayer de me rapprocher d'une Suedoise !!
salut

bonjour vivelacolo , et excuses moi de te réveiller . encore nato avec une question !

comme tu aimes bien les Suédoises , je suis allé revoir la belle !!! après un petit café et les approches d'usage ...elle a consenti à me laisser la caresser et à lui tripoter le canon !! et là que du bonheur , j'ai pu lui enlever son  bouchon ...

-tu as la primeur de la découverte !! pas de l'explication, hélas !  mais je ne doute pas que tu rebondisses très vite sur le sujet , comme dab.. ( montage d'un frein de bouche , d'un cache flamme , ou autre accessoire ...mais dans tous les cas l'ensemble parait homogène et d'origine  !! )
-pour la rondelle de laiton par contre , elle n'a rien voulu savoir !!

Tu ne vas pas déranger l’Amérique pour si peu

https://www.tircollection.com/t9016-filetage-sur-carl-gustav



merci allobroges , j'aurais pensé à tout , sauf à un bouchon de tir à blanc (à l'époque )
et vivelacolo avait bien la réponse et même l'objet , comme dab !

et merci à tous !



Une petite photo du bouchon de tir à blanc.
