Re: dernières trouvailles concernant le FRF2 et le FRF1

1886a Ven 17 Nov 2023, 14:45

https://m.youtube.com/watch?v=b9zr4axH_To

1886a Sam 18 Nov 2023, 12:20

Utilisation du Frf2 en Ukraine. On peut voir aussi du famas et l’AANF1

**fallschirm** Ven 24 Nov 2023, 15:37

Bonjour à tous
Colis du jour
2 porte chargeurs de frf1 frf2 neufs de stock en emballage d'origine.
Merci au membre du forum qui me les
a indiqué. esprit

dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 20231117

dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 20231118

dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 20231116

SWP2022 Dim 26 Nov 2023, 14:05

PFH a écrit:Le dernier canon S a été vendu ce matin. Si un membre de TCAR en a acheté un, il serait interessant d’avoir quelques photos pour comparer avec un canon standard.

Bonjour,

Suite à l'interrogation de PFH, voici un canon "S" de chez ESP.

Canon 3 rayures
Sans traitement de surface (non bronzé, non phosphaté)
Profil extérieur ressemblant à celui d'un FR-F1
Dans sa fine couche de graisse séchée
Pas de trace de corrosion, les traces sur les images ne sont que des particules et de la graisse séchée
Semblant être vraiment un canon NOS (neuf de stock)

dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 20231111

L'image n'est pas terrible, désolé par avance, mais l'entrée de chambre déjà préparée pour le passage de l'extracteur et la rampe.
La rampe semble avoir subit un polissage.
Il y a un trait d'indexation sur l'épaulement.
La face d'appui de l'épaulement est sombre mais ce n'est que de l'accumulation de poussière décennale sur la graisse.
Je ne pense pas que ce canon ait vu la moindre cartouche après celle d'épreuve.
Et j'imagine qu'il n'est que pré-chambré avant ajustage de la feuillure une fois qu'il sera monté sur un boitier de culasse.

dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 20231110

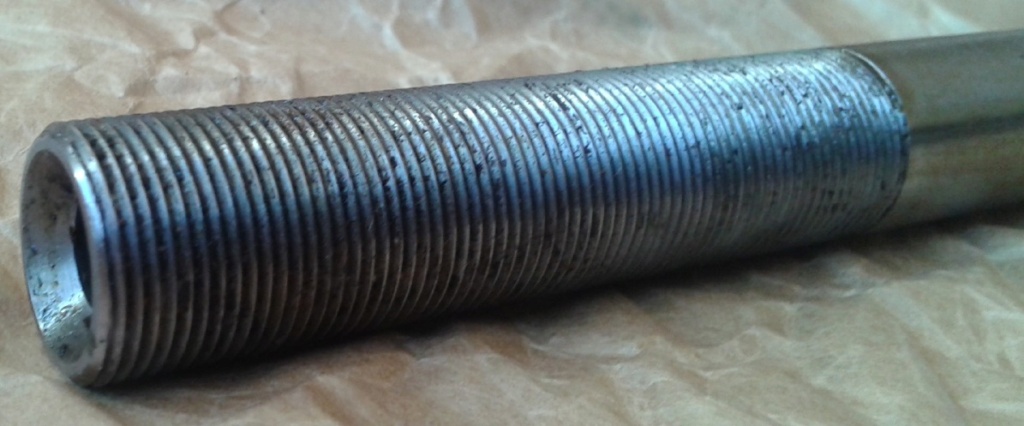

Bouche et filetage standard pour un canon de FR.
Bouche jaugée par mes soins à 7.60 mm.

dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 20231112

**fallschirm** Dim 26 Nov 2023, 14:15

Pourrais-tu faire une photo des marquages stp.

SWP2022 Dim 26 Nov 2023, 14:22

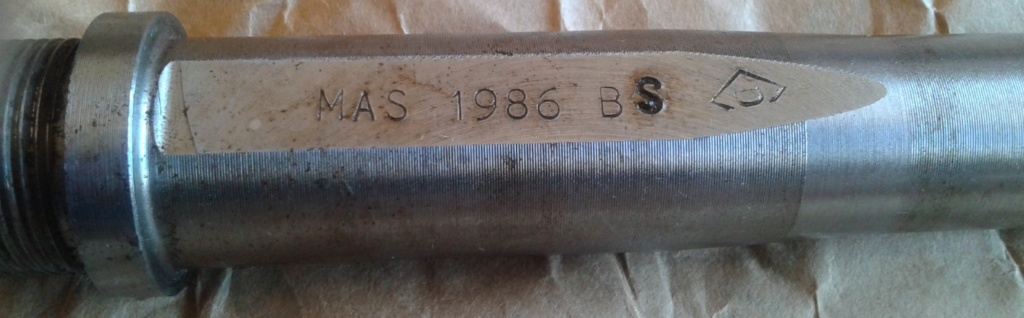

Alors pour ce "S" ?
Aucune idée mais il a été ajouté au marquage standard de la MAS (après le "B").

dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 20231114

Hormis ce "S" qui semble avoir été poinçonné ultérieurement au reste, c'est bien un canon daté de 1986 (donc pas pour FR-G2 qui n'existait pas encore) avec le marquage principal telle qu'il le fût en 1986 pour un FR-F2.
En le comparant avec le marquage de mon FR-F2, le marquage est conforme pour l'époque.
Même les traces d'usinages semblent identiques, jusqu'à cet arc de cercle désigné par les flèches vertes ; ce qui tend à penser qu'ils sont tous les deux passés sur la même machine pour usiner le méplat.

dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 20231115

Et dernier point, ce canon "S" a un second marquage, marquage circulaire sur le canon "A0150".
Pas la moindre idée de sa signification.

dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 20231113

Ce canon est ferro-magnétique donc il y a 99% de chance qu'il soit en acier standard et non pas en acier inoxydable.

**fallschirm** Dim 26 Nov 2023, 14:28

Merci pour le rajou de photos et de commentaires salut

**fallschirm** Dim 26 Nov 2023, 15:21

L'usinage du méplat est quand même différent entre le canon de F2 et le canon "s"
Pourtant tout 2 fabriqué en 1986

**fallschirm** Dim 26 Nov 2023, 15:30

mauserfan a écrit:Je n'ai pas la science infuse , mais je n'ai jamais vu un canon avec une date postérieure à 1990 monté sur un FRF2 .

Je parle de FRF2 "militaires" avec un numéro de série inférieur à 7000 .

Ce qui s'est passé après , je l'ignore .

dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 20231119

dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 20231121

dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 20231120

**fallschirm** Dim 26 Nov 2023, 15:30

SWP2022 Dim 26 Nov 2023, 15:34

fallschirm a écrit:L'usinage du méplat est quand même différent entre le canon de F2 et le canon "s"
Pourtant tout 2 fabriqué en 1986

L'usinage du méplat est strictement le même ; traces circulaires d'un seul passage transversal d'une fraise sur toute la longueur centrés au même endroit, donc outil (fraise) identique et l'arc de cercle à gauche lui aussi identique donc même montage d'usinage voir probablement aussi même machine.

Seule la forme résultante est différente sur son extrémité de droite (de droite par rapport à mes photos) car la partie de droite de ce méplat est sur une partie conique du profil extérieur d'un profil de canon FR-F1 (et non pas sur un profil 100% cylindrique d'un canon de FR-F2 tel que le mien pour la comparaison) et engendrant ainsi cette forme elliptique sur l'extrémité du coté droite du méplat.

**fallschirm** Dim 26 Nov 2023, 15:34

Cette notice est très intéressante
Elle date de 2005 avec une mise à jour de 2009.
Elle concerne le f2b , mais elle doit aussi concerner les f2 classiques .
Donc un canon de fabrication après 1990 sur un frf2,ne doit pas être une exception

**fallschirm** Dim 26 Nov 2023, 15:36

SWP2022 a écrit:
fallschirm a écrit:L'usinage du méplat est quand même différent entre le canon de F2 et le canon "s"
Pourtant tout 2 fabriqué en 1986
L'usinage du méplat est strictement le même ; traces circulaires d'un seule passage transversal d'une fraise sur toute la longueur centrés au même endroit, donc outil (fraise) identique et l'arc de cercle à gauche lui aussi identique donc probablement même montage d'usinage voir probablement aussi même machine.

Seule la forme résultante est différente sur son extrémité de droite (de droite par rapport à mes photos) car la partie de droite de ce méplat est sur une partie conique du profil extérieur d'un profil de canon FR-F1 (et non pas sur un profil 100% cylindrique d'un canon de FR-F2 tel que le mieux) et engendrant ainsi cette forme elliptique sur l'extrémité du coté droite du méplat.

Oui c'est ça, juste la forme elliptique change, mais il n'est pas identique

**PFH** Dim 26 Nov 2023, 16:24

Merci beaucoup pour ces photos.

SWP2022 Dim 26 Nov 2023, 16:33

PFH a écrit:Merci beaucoup pour ces photos.

De rien, je n'ai fait que répondre à ta demande.

Petite question de néophyte :

Les FR-F1 de gendarmerie, avaient-il des canons 7.62N au profil des FR-F2 ou bien au profil de FR-F1 car ils étaient intégrés dans le même volume intérieur qu'un fût bois de FR-F1 ?

**fallschirm** Dim 26 Nov 2023, 16:35

SWP2022 a écrit:
PFH a écrit:Merci beaucoup pour ces photos.

De rien, je n'ai fait que répondre à ta demande.

Petite question de néophyte :

Les FR-F1 de gendarmerie, avaient-il des canons 7.62N au profil des FR-F2 ou bien au profil de FR-F1 car ils étaient intégrés dans le même volume intérieur qu'un fût bois de FR-F1 ?

Je ne sais pas.
Il y a aussi le fût des f2b ....

**Saint léger** Dim 26 Nov 2023, 16:54

SWP2022 a écrit:
PFH a écrit:Merci beaucoup pour ces photos.

De rien, je n'ai fait que répondre à ta demande.

Petite question de néophyte :

Les FR-F1 de gendarmerie, avaient-il des canons 7.62N au profil des FR-F2 ou bien au profil de FR-F1 car ils étaient intégrés dans le même volume intérieur qu'un fût bois de FR-F1 ?

Bonsoir

Pour répondre à votre question pour les frf1 gendarmerie il était monter comme les frf1 type armée de terre en 7.5mas.
Mes chambres en 7.62 avec sur le boîtier marqué d origine 7.62

**PFH** Dim 26 Nov 2023, 17:35

fallschirm a écrit:
SWP2022 a écrit:
PFH a écrit:Merci beaucoup pour ces photos.

De rien, je n'ai fait que répondre à ta demande.

Petite question de néophyte :

Les FR-F1 de gendarmerie, avaient-il des canons 7.62N au profil des FR-F2 ou bien au profil de FR-F1 car ils étaient intégrés dans le même volume intérieur qu'un fût bois de FR-F1 ?
Je ne sais pas.
Il y a aussi le fût des f2b ....

Sur les plans et les docs techniques, on voit que le canon f2b possède le même profil que le canon f1.

SWP2022 Dim 26 Nov 2023, 17:47

PFH a écrit:
fallschirm a écrit:
SWP2022 a écrit:
PFH a écrit:Merci beaucoup pour ces photos.

De rien, je n'ai fait que répondre à ta demande.

Petite question de néophyte :

Les FR-F1 de gendarmerie, avaient-il des canons 7.62N au profil des FR-F2 ou bien au profil de FR-F1 car ils étaient intégrés dans le même volume intérieur qu'un fût bois de FR-F1 ?
Je ne sais pas.
Il y a aussi le fût des f2b ....
Sur les plans et les docs techniques, on voit que le canon f2b possède le même profil que le canon f1.

Alors c'est fort possible que mon canon "S" soit un canon pour FR-F1 Gendarmerie ou bien FR2B... dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 647148

dernières trouvailles concernant le FRF2 et le FRF1 - Page 21 647148

**fallschirm** Dim 26 Nov 2023, 18:01

SWP2022 a écrit:
PFH a écrit:
fallschirm a écrit:
SWP2022 a écrit:
PFH a écrit:Merci beaucoup pour ces photos.

De rien, je n'ai fait que répondre à ta demande.

Petite question de néophyte :

Les FR-F1 de gendarmerie, avaient-il des canons 7.62N au profil des FR-F2 ou bien au profil de FR-F1 car ils étaient intégrés dans le même volume intérieur qu'un fût bois de FR-F1 ?
Je ne sais pas.
Il y a aussi le fût des f2b ....
Sur les plans et les docs techniques, on voit que le canon f2b possède le même profil que le canon f1.

Alors c'est fort possible que mon canon "S" soit un canon pour FR-F1 Gendarmerie ou bien FR2B...

On ne le saura jamais avant d'avoir trouvé la documentation qui parle des canons "s"
La seule chose que je sais de source sur, c'est qu'un canon "s" doit être remplacé par un autre "s".
Pourquoi ????

SWP2022 Dim 26 Nov 2023, 18:20

Sur les plans et les docs techniques, on voit que le canon f2b possède le même profil que le canon f1.

Alors c'est fort possible que mon canon "S" soit un canon pour FR-F1 Gendarmerie ou bien FR2B...
On ne le saura jamais avant d'avoir trouvé la documentation qui parle des canons "s"
La seule chose que je sais de source sur, c'est qu'un canon "s" doit être remplacé par un autre "s".
Pourquoi ????

Donc ce "S" veut dire que cela était fait spécifiquement pour quelque chose.
Ca fait déjà avancer le ch'milblik... un peu old

Sur quelle doc tu t'appuies pour dire qu'un canon "S" ne devait être remplacé que par un autre canon "S" ?

**fallschirm** Dim 26 Nov 2023, 18:31

Le MAT 1184 de mémoire

**Richi88** Dim 26 Nov 2023, 19:31

Je viens d'acheter des cartouches vendues par un armurier sur Naturabuy

**fallschirm** Dim 26 Nov 2023, 19:38

Richi88 a écrit:Je viens d'acheter ces boites

Je ne les ai pas vues.
Bonne pioche

**Richi88** Dim 26 Nov 2023, 19:39

l'armurier en reste encore
