Le tir de nuit au G98 durant WWI Empty Le tir de nuit au G98 durant WWI

Message  lu1900 Jeu 27 Sep 2012, 12:02

Donc le grand classique promis , suite à diverses discussions ici même .
Son but , pouvoir ajuster une cible soit dans la pénombre ou la nuit totale par alignement des éléments lumineux : les deux traits de la hausse de 1cm horizontaux avec le point rond du guidon entre eux .
.
Les recherches effectuées dans ma modeste doc ne font état que du modèle pour le luger LP14 : article composé par G. Machtelinckx ..dont je vais vous tirer les grandes lignes
Brevet original datant du 2 juin 1911 , originaire de Hongrie , récupéré au nom du "contrat de l'Union" en 1916 avec simplification fabrication quant aux heures d'usinage trés complexe par la société Ludwig Sudicatis de Berlin ...
.
Titre de brevet laconique:
<< Accessoire de visée >> de L.Sudicatis du 13 fév.1917 , publié le 9 fév.1920 n°306347 en ce qui concerne le luger , j'ai pas les réf. pour le G98 , mais cela doit se suivre de peu
La luminescense étant amplifiée par la soumission préalable à une émission de lumière par lampe .
.
.Pour le G98 une autre firme sera de la partie , le livret d'utilisation portant les deux sociétés :
L.Sudicatis & Co , Munitionsfabrik Berlin-Lichtenberg
C.Lorenz , Telegraphenwerke Berlin SO 26
.
La matière lumineuse fut mise en évidence par le Doc en sciences nucléaires D. Schuyckens à Prétoria ayant effectué les mesures : du radium , en quantité infinitésimale comme pour les aiguilles des réveils de l'époque .
.
La matière est inserrée dans deux tubes de Perspex° (: plexi de l'époque ) coté hausse et d'une pastille ronde , coté guidon sur support rabattable pour le tir de jour car il occulte totalement le guidon d'origine, la hausse fixée à demeure permettant , elle le tir dans les conditions de jour comme de nuit .
.
Quelques images de l'ensemble acquis depuis peu :
.
Le tir de nuit au G98 durant WWI Hausse10
Le tir de nuit au G98 durant WWI Guidon10
.
Une vue en latéral
Le tir de nuit au G98 durant WWI Hausse11
Le tir de nuit au G98 durant WWI Guidon11
Le tir de nuit au G98 durant WWI Guidon12
.

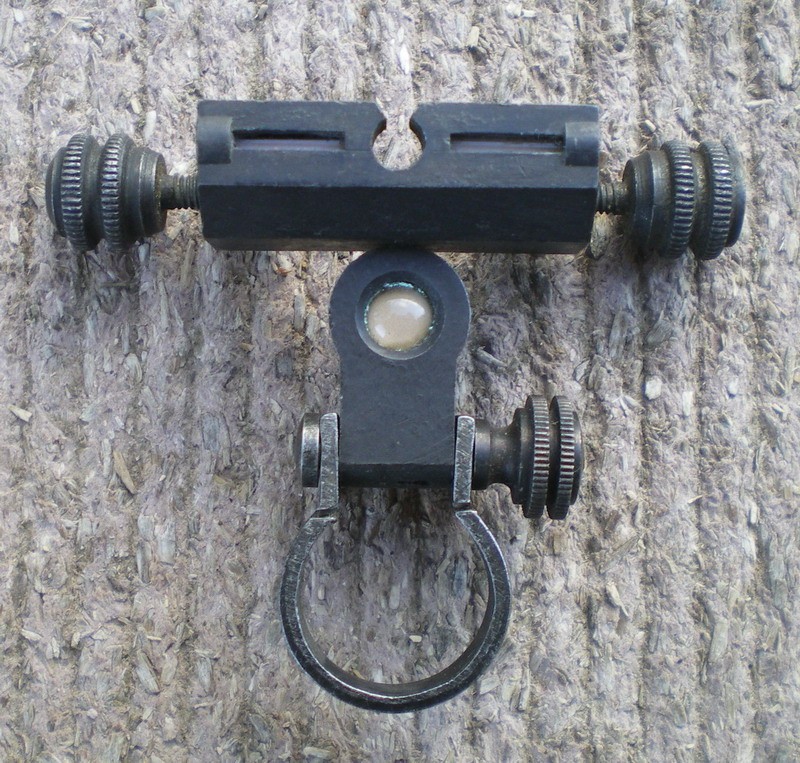

Les éléments démontés :
Le tir de nuit au G98 durant WWI Ensemb10
Le tir de nuit au G98 durant WWI Ensemb11
Le tir de nuit au G98 durant WWI Hausse12
Le tir de nuit au G98 durant WWI Guidon13
.
On trouve sous la hausse un n° de fabrication ainsi que le diminutif de la raison sociale du fabricant :
Le tir de nuit au G98 durant WWI Marqua10

------------------------

Cordialement...Patrice.... lu1900@gmail.com
lu1900
lu1900
Pilier du forum
Pilier du forum

Nombre de messages : 10617
Age : 66
Localisation : Quadrant alfa
Date d'inscription : 06/01/2009

Revenir en haut Aller en bas

Le tir de nuit au G98 durant WWI Empty Re: Le tir de nuit au G98 durant WWI

Message  HELIX Jeu 27 Sep 2012, 12:08

Le tir de nuit au G98 durant WWI 72113

Encore un superbe article comme on aimerait en voir plus souvent. :bravo:
Merci Patrice.

Le tir de nuit au G98 durant WWI 242827 Le tir de nuit au G98 durant WWI 335982 Le tir de nuit au G98 durant WWI 335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Le tir de nuit au G98 durant WWI Empty Re: Le tir de nuit au G98 durant WWI

Message  Mezigot Jeu 27 Sep 2012, 14:05

Le bavard que je suis reste sans voix... salut Le tir de nuit au G98 durant WWI 122214

Mezigot
Pilier du forum
Pilier du forum

Nombre de messages : 2072
Age : 53
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Le tir de nuit au G98 durant WWI Empty Re: Le tir de nuit au G98 durant WWI

Message  Pocomas Jeu 27 Sep 2012, 14:18

Merci Patrice, superbe sujet ! :bravo:
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 19447
Age : 69
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Le tir de nuit au G98 durant WWI Empty Re: Le tir de nuit au G98 durant WWI

Message  Vmax666 Jeu 27 Sep 2012, 14:40

Houla la la la c'est du lourd. Super intéressant et photos parfaites pour la compréhension.

Merci merci merci salut

Le tir de nuit au G98 durant WWI 72113
Vmax666
Vmax666
Pilier du forum
Pilier du forum

Nombre de messages : 2260
Age : 65
Localisation : Suisse
Date d'inscription : 08/09/2012

Revenir en haut Aller en bas

Le tir de nuit au G98 durant WWI Empty Re: Le tir de nuit au G98 durant WWI

Message  max01 Jeu 27 Sep 2012, 16:41

salut

Magnifique sujet d'une pièce pas courante. Belle pioche.

A+ Le tir de nuit au G98 durant WWI 72113

------------------------

Qui pisse loin....ménage ses pompes...... Le tir de nuit au G98 durant WWI 704409

max01
Membre averti
Membre averti

Nombre de messages : 199
Age : 39
Localisation : la haut sur la montagne
Date d'inscription : 13/01/2012

Revenir en haut Aller en bas

Le tir de nuit au G98 durant WWI Empty Re: Le tir de nuit au G98 durant WWI

Message  bosco Jeu 27 Sep 2012, 20:26

beau post et belle pièce
bosco
bosco
Pilier du forum
Pilier du forum

Nombre de messages : 2430
Age : 53
Localisation : derrière la porte
Date d'inscription : 17/02/2010

Revenir en haut Aller en bas

Le tir de nuit au G98 durant WWI Empty Re: Le tir de nuit au G98 durant WWI

Message  frantzi68f Jeu 27 Sep 2012, 20:40

sujet très intéressant et bravo pour les photos. :bravo:
frantzi68f
frantzi68f
Futur pilier
Futur pilier

Nombre de messages : 803
Age : 44
Localisation : pres du stand de tir
Date d'inscription : 16/05/2010

Revenir en haut Aller en bas

Le tir de nuit au G98 durant WWI Empty Re: Le tir de nuit au G98 durant WWI

Message  bosco Jeu 27 Sep 2012, 20:42

j aime l œilleton loupe il fallait y penser comme visée
bosco
bosco
Pilier du forum
Pilier du forum

Nombre de messages : 2430
Age : 53
Localisation : derrière la porte
Date d'inscription : 17/02/2010

Revenir en haut Aller en bas

Le tir de nuit au G98 durant WWI Empty Re: Le tir de nuit au G98 durant WWI

Message  BOUZOU Jeu 27 Sep 2012, 20:48

comme quoi:
il n'est de nouveau,que ce qui a été oublié salut

------------------------

La vraie liberté, ce n'est pas faire ce que l'on veut, mais devenir ce que l'on est.

BOUZOU
Futur pilier
Futur pilier

Nombre de messages : 744
Age : 99
Localisation : nantes
Date d'inscription : 17/01/2011

Revenir en haut Aller en bas

Le tir de nuit au G98 durant WWI Empty Re: Le tir de nuit au G98 durant WWI

Message  nainvert Jeu 27 Sep 2012, 21:32

Merci beaucoup Patrice: claire et inconnu pour moi (enfin.. jusqu'à présent)

Petite question... Ce type de système a-t-il été reconduit pour les grands frères (ou petit frères - 98K) du G98 ?

@++
nainvert
nainvert
Membre confirmé
Membre confirmé

Nombre de messages : 398
Age : 58
Date d'inscription : 13/01/2012

Revenir en haut Aller en bas

Le tir de nuit au G98 durant WWI Empty Re: Le tir de nuit au G98 durant WWI

Message  Bijoux66 Ven 28 Sep 2012, 08:48

Très bel article et superbe photos Pat salut
Si tu en vois passer un autre ensemble fait moi signe je n'ai toujours pas trouvé le mien pale
Merci

David

------------------------

Membre Fondateur de TCAR
Bijoux66
Bijoux66
Futur pilier
Futur pilier

Nombre de messages : 947
Age : 57
Date d'inscription : 27/02/2012

Revenir en haut Aller en bas
