Message  NORMAND76 Jeu 8 Nov 2012 - 20:53

Bonsoir
quelqu'un pourrait-il m'indiquer à quoi ressemble la ou les baïonnettes susceptibles d'etre montées sur
une carabine mauser belge modèle 1889, je n'ai rien trouvé sur ce sujet
des photos seraient les bienvenues
merci d'avance pour toute information
NORMAND76
NORMAND76
Pilier du forum
Pilier du forum

Nombre de messages : 1765
Age : 63
Localisation : EN...............NORMANDIE ET EN AVEYRON
Date d'inscription : 21/04/2012

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  bosco Jeu 8 Nov 2012 - 20:59

une 1871 allemande
bosco
bosco
Pilier du forum
Pilier du forum

Nombre de messages : 2430
Age : 53
Localisation : derrière la porte
Date d'inscription : 17/02/2010

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty BAIONNETTE CARABIEN MAUSER BELGE

Message  NORMAND76 Jeu 8 Nov 2012 - 21:23

Bonsoir

....mais encore?......
NORMAND76
NORMAND76
Pilier du forum
Pilier du forum

Nombre de messages : 1765
Age : 63
Localisation : EN...............NORMANDIE ET EN AVEYRON
Date d'inscription : 21/04/2012

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  bosco Jeu 8 Nov 2012 - 21:30

une queue de carpe regarde le lien http://worldbayonets.com/index.htm
bosco
bosco
Pilier du forum
Pilier du forum

Nombre de messages : 2430
Age : 53
Localisation : derrière la porte
Date d'inscription : 17/02/2010

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  bosco Jeu 8 Nov 2012 - 21:31

http://worldbayonets.com/Bayonet_Identification_Guide/bayonet_identification_guide.html voici le lien qui est direct
bosco
bosco
Pilier du forum
Pilier du forum

Nombre de messages : 2430
Age : 53
Localisation : derrière la porte
Date d'inscription : 17/02/2010

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  HELIX Jeu 8 Nov 2012 - 21:40

BAIONNETTE POUR CARABIEN MAUSER 1889 72113

Il existe plusieures types de carabine modèle 1889 et pour en déterminer la baïonnette il faudrait d'abord que tu nous dises précisément de quelle version il s'agit.

BAIONNETTE POUR CARABIEN MAUSER 1889 242827 BAIONNETTE POUR CARABIEN MAUSER 1889 335982 BAIONNETTE POUR CARABIEN MAUSER 1889 335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  bosco Jeu 8 Nov 2012 - 21:44

oui le modèle ou une petite photo
bosco
bosco
Pilier du forum
Pilier du forum

Nombre de messages : 2430
Age : 53
Localisation : derrière la porte
Date d'inscription : 17/02/2010

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty BAIONNETTE CARABINE MAUSER 1889

Message  NORMAND76 Jeu 8 Nov 2012 - 21:59

Bonsoir
je ne peux pas faire de photo je n'ai pas l'arme avec moi mais elle a levier coudé
il y a une fixation sur le côté gauche de la crosse et une grenadière à double battant
le canon est passé dans un tube en fer comme le mauser 88

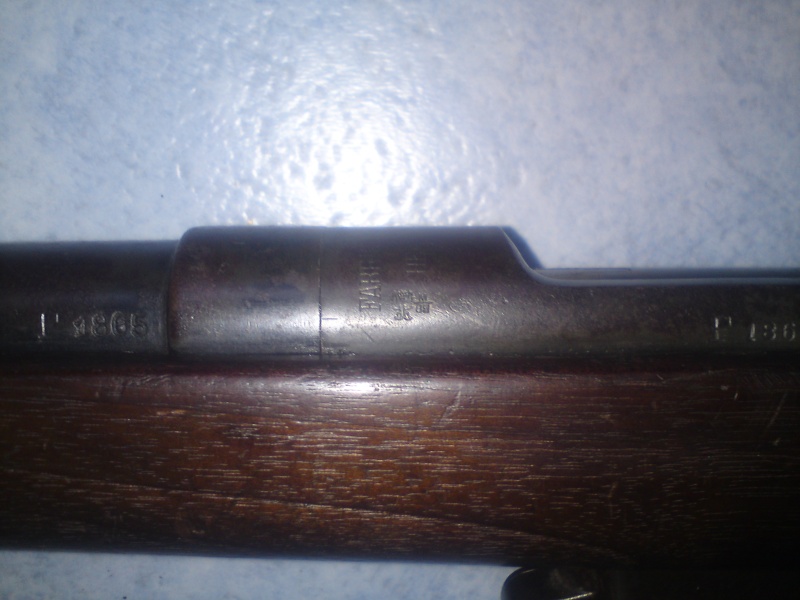

sur le tonnerre on lit encore FABRI.........ALE et dessous HERS.....
sur le coté gauche du tonnerre l y a comme une aigle couronné puis on lit M avec en dessous 89 suivi du classique poinçon d'épreuve belge " ELG"dans un ovale

voilà ce que je peux dire
NORMAND76
NORMAND76
Pilier du forum
Pilier du forum

Nombre de messages : 1765
Age : 63
Localisation : EN...............NORMANDIE ET EN AVEYRON
Date d'inscription : 21/04/2012

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  HELIX Jeu 8 Nov 2012 - 23:17

BAIONNETTE POUR CARABIEN MAUSER 1889 72113

Ce que tu nous décris correspond à une ...............carabine modèle 1889 mais ne nous en précise pas le type.

BAIONNETTE POUR CARABIEN MAUSER 1889 242827 BAIONNETTE POUR CARABIEN MAUSER 1889 335982 BAIONNETTE POUR CARABIEN MAUSER 1889 335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty QUELLE BAIONNETTE POUR UNE CARABINE MAUSER 1889

Message  NORMAND76 Jeu 8 Nov 2012 - 23:56

Bonsoir
je ne sais pas trop quoi dire de plus
chargeur pile unique nmr de serie à quatre chiffre avec la lettre F devant calibre 7.65 et puis voila ........
que vous faut- il encore ?
NORMAND76
NORMAND76
Pilier du forum
Pilier du forum

Nombre de messages : 1765
Age : 63
Localisation : EN...............NORMANDIE ET EN AVEYRON
Date d'inscription : 21/04/2012

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  bosco Ven 9 Nov 2012 - 8:57

excuse moi d avance, mais il nous faut des photos, même si ce n est pas le tien ,trouve nous des photos sur le web qui correspond a ton arme,ce sera plus parlant pour tout le monde
bosco
bosco
Pilier du forum
Pilier du forum

Nombre de messages : 2430
Age : 53
Localisation : derrière la porte
Date d'inscription : 17/02/2010

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty BAIONNETTE POUR CARABIEN MAUSER 1889

Message  NORMAND76 Ven 9 Nov 2012 - 13:29

Bonjour
c'est la carabien qui est en photos sur fond de drapeau belge dans le sujet CARABINE 1916 de la rubrique ARME BELGE sur ce forum
sauf que pour celle que j ai est de 1889 !!!!!!
NORMAND76
NORMAND76
Pilier du forum
Pilier du forum

Nombre de messages : 1765
Age : 63
Localisation : EN...............NORMANDIE ET EN AVEYRON
Date d'inscription : 21/04/2012

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  HELIX Ven 9 Nov 2012 - 13:34

BAIONNETTE POUR CARABIEN MAUSER 1889 72113

Une modèle 1916 de 1889 ça va pas le faire.

BAIONNETTE POUR CARABIEN MAUSER 1889 242827 BAIONNETTE POUR CARABIEN MAUSER 1889 335982 BAIONNETTE POUR CARABIEN MAUSER 1889 335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty BAIONNETTE CARABINE MAUSER 1889

Message  NORMAND76 Ven 9 Nov 2012 - 13:42

SUR CE FORUM IL Y A UN SUJET QUI S INTITULE CARABINE MAUSER 1916
SUR CE POST FIGURE DES PHOTOS REPRÉSENTANT UNE CARABINE POSEE SUR UNE DRAPEAU BELGE
CETTE ARME EST SEMBLABLE A CELLE QUE J AI VOILA TOUT
DE CE QUE J AI PU LIRE SUR CE FORUM IL SEMBLERAI QUE MON ARME SOIR UNE CARABINE MODÈLE 1889
QUI AURAIT ETE MODIFIÉE EN 1916 PAR ADJONCTION D UNE GRENADIÈRE A DOUBLE BATTANT ET PAR UNE MORTAISE SUR LE FLAN GAUCHE DE LA CROSSE
NORMAND76
NORMAND76
Pilier du forum
Pilier du forum

Nombre de messages : 1765
Age : 63
Localisation : EN...............NORMANDIE ET EN AVEYRON
Date d'inscription : 21/04/2012

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty BAIONNETTE POUR CARABINE MAUSER MODELE 1889

Message  NORMAND76 Ven 9 Nov 2012 - 13:45

Bonjour
je viens de regarder le post .......... c'est HELIX qui l'a fait au mois de mai cette année
NORMAND76
NORMAND76
Pilier du forum
Pilier du forum

Nombre de messages : 1765
Age : 63
Localisation : EN...............NORMANDIE ET EN AVEYRON
Date d'inscription : 21/04/2012

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  bosco Ven 9 Nov 2012 - 13:47

t enerve pas normand on essaye juste de t aider excuse nous , old si on comprend pas tout tout de suite
bosco
bosco
Pilier du forum
Pilier du forum

Nombre de messages : 2430
Age : 53
Localisation : derrière la porte
Date d'inscription : 17/02/2010

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty BAIONNETTE POUR CARABINE MAUSER 1889

Message  NORMAND76 Ven 9 Nov 2012 - 13:55

Mais rassurez vous je ne m énerve pas loin de là, si j'en donne l'impression c'est " à l'insu de mon plein grés ", non non je suis calme
la colection c'est une passion et un loisir pour lesquel on va pas perdre son temp à se facher
désolé si j'en ai donné l'impression

don c ma carabien est, on va dire semblable à celle du post d'HELIX
NORMAND76
NORMAND76
Pilier du forum
Pilier du forum

Nombre de messages : 1765
Age : 63
Localisation : EN...............NORMANDIE ET EN AVEYRON
Date d'inscription : 21/04/2012

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  HELIX Ven 9 Nov 2012 - 20:38

BAIONNETTE POUR CARABIEN MAUSER 1889 72113

Je t'ai répondu de mon travail où je n'ai pas ma doc.
Je n'ai pas le temps de développer ce soir ni demain mais je te ferai un topo sur les différentes versions et les baïonnettes Dimanche. Wink

BAIONNETTE POUR CARABIEN MAUSER 1889 242827 BAIONNETTE POUR CARABIEN MAUSER 1889 335982 BAIONNETTE POUR CARABIEN MAUSER 1889 335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty BAIONNETTE POUR CARABINE MAUSER 1889

Message  NORMAND76 Ven 9 Nov 2012 - 20:50

Bonsoir
ce sera parfait merci bien
bonne soirée
NORMAND76
NORMAND76
Pilier du forum
Pilier du forum

Nombre de messages : 1765
Age : 63
Localisation : EN...............NORMANDIE ET EN AVEYRON
Date d'inscription : 21/04/2012

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  HELIX Sam 10 Nov 2012 - 21:40

BAIONNETTE POUR CARABIEN MAUSER 1889 72113

Je vais essayer de répondre au mieux à notre ami.
En préambule je voudrais lui faire remarquer que son arme ne peut être datée de 1889 le premier fusil modèle 1889 ayant été livré à l'armée belge le 6 Février 1892. scratch

J'ai pu relever 6 modèles de carabines et mousquetons du système 1889.

Carabine modèle 1889 avec baïonnette.

Version courte du fusil modèle 1889 , cette carabine a un levier de culasse droit et reçoit la baïonnette modèle 1889.

Carabine modèle 1889 avec yatagan

Assez semblable à la précédente elle est cependant dotée d'un levier de culasse coudé.
Destinées à l'origine à l'artillerie de forteresse et à la gendarmerie à pied certaines de ces armes seront transformées à Birmingham (GB) pendant la première guerre mondiale pour être portées à plat avec le même système de fixation de la bretelle que celui trouvé sur la carabine de cavalerie allégée.

Cette carabine reçoit la baïonnette-sabre modèle 1889 improprement appelée yatagan mais aussi parfois modèle 1893.
Bien qu'à lame droite l'appellation officielle est bien yatagan

Carabine modèle 1889 allégée

Destinée à la cavalerie cette carabine est dotée d'un levier de culasse coudé et d'un système de bretelle très particulier pour être portée sur le coté de la selle.
Cette carabine n'est pas dotée de baïonnette , mais un certain nombre seront modifiées durant la première guerre mondiale à l'atelier de calais par l'adjonction d'un rail permettant l'utilisation de la baïonnette française modèle 1874.

Carabine modèle 1889 allégée avec yatagan

Variante de la précédente destinée à la gendarmerie à cheval , elle est dotée de battants de crosse permettant le port d'une bretelle classique quand elle n'est pas fixée à la crosse.
Le fut est un peu plus long que sur la carabine allégée de manière à mettre en place un embouchoir avec un tenon de baïonnette prévu pour la yatagan.

Carabine de cycliste de la garde civique de Bruxelle

Citée pour mémoire car catte carabine utilise le mécanisme mauser modèle 1893 (espagnole).
Elle utilise la baïonnette modèle 1889

Carabine modèle 1916

Destinée à remplacer les quatre premières variantes , cette carabine est fabriquée à Birmingham à partir de 1916.
J'ai eu l'occasion de la présenter ici https://www.tircollection.com/t11343-carabine-modele-1916

Elle recoit la baïonnette modèle 1916.

BAIONNETTE POUR CARABIEN MAUSER 1889 242827 BAIONNETTE POUR CARABIEN MAUSER 1889 335982 BAIONNETTE POUR CARABIEN MAUSER 1889 335982

HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  bosco Sam 10 Nov 2012 - 22:44

bravo helix tout est dit
bosco
bosco
Pilier du forum
Pilier du forum

Nombre de messages : 2430
Age : 53
Localisation : derrière la porte
Date d'inscription : 17/02/2010

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  Thy1960 Dim 18 Nov 2012 - 16:50

bosco a écrit:bravo helix tout est dit

Sauf que... ;-)

BAIONNETTE POUR CARABIEN MAUSER 1889 1855-010

1889/16 modèle Albert.
1 des 10.000 construits, avec l'aigle impérial donc réquisitionné.
Et elle est Fabrique Nationale Herstal.
Thy1960
Thy1960
Membre
Membre

Nombre de messages : 50
Age : 63
Localisation : Belgique
Date d'inscription : 03/11/2012

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  DENAMUR Mer 21 Nov 2012 - 19:30

Hélix nous a brossé un portrait très complet des baio destinées au système 1889 et à la carabine des cyclistes de la Garde Civique de Bruxelles, mais à ce sujet une petite précision car au début cette arme avait une baio bien spécifique avec une douille au diamètre bien plus étroit que celle des 1889, par la suite une bague soudée au bout du canon permit l'utilisation des baio 1889.
Au sujet des baio 1874 de Gras une légére modif est nécessaire à sa fixation sur les carabines allégées. salut

DENAMUR
Pilier du forum
Pilier du forum

Nombre de messages : 2509
Age : 69
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty Re: BAIONNETTE POUR CARABIEN MAUSER 1889

Message  HELIX Mer 21 Nov 2012 - 20:49

BAIONNETTE POUR CARABIEN MAUSER 1889 72113

Patrick je me demandais quand tu allais te décider à intervenir sur ce sujet. BAIONNETTE POUR CARABIEN MAUSER 1889 779757

BAIONNETTE POUR CARABIEN MAUSER 1889 242827 BAIONNETTE POUR CARABIEN MAUSER 1889 335982 BAIONNETTE POUR CARABIEN MAUSER 1889 335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

BAIONNETTE POUR CARABIEN MAUSER 1889 Empty BAIONNETTE POUR CARABINE 1889 BELGE

Message  NORMAND76 Mar 27 Nov 2012 - 16:18

Bonsoir me revoilà j 'étais en vacances sans internet
j'ai bien lu vos posts et vous remercie de tout les renseignements qui y figurent

donc j'ai eu la possibilité de photographier l'arme je vous joins les quelques photos faites avec un portable de base à vous de juger

BAIONNETTE POUR CARABIEN MAUSER 1889 Dsc01511
Vue générale de l arme côté droit

BAIONNETTE POUR CARABIEN MAUSER 1889 Dsc01512
Vue de la grenadière à double battant

BAIONNETTE POUR CARABIEN MAUSER 1889 Dsc01513
Vue de la crosse côté gauche avec le système de verrouillage

BAIONNETTE POUR CARABIEN MAUSER 1889 Dsc01514
Vue du tonnerre côté gauche où on voit les marquages et notamment celui à droite de l aigle montrant un M et en dessous 89 sous une barre de fraction ce qui m'a fait dire que c'était une carabine 1889........

BAIONNETTE POUR CARABIEN MAUSER 1889 Dsc01515
Vue rapprochée des marquages mais un peu flou je n'ai pas le MACRO sur mon tph portable


qu'en pensez vous ?

PS: c'est sympa de me donner les modèles des baïonnettes qui vont sur ce système d'arme mais une photo c'est mieux merci
NORMAND76
NORMAND76
Pilier du forum
Pilier du forum

Nombre de messages : 1765
Age : 63
Localisation : EN...............NORMANDIE ET EN AVEYRON
Date d'inscription : 21/04/2012

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
