Lmg 25 / FM 25
Le Lmg 25 (das leichte Maschinengewehr) ou Fm 25, fusil-mitrailleur 1925 était l'arme d'appui de la section de fusiliers. L'arme a été conçue par Furrer et produite par la Waffenfabrik de Berne.
C'est une arme automatique pouvant tirer en rafales et en coup par coup.
Données techniques:
- Calibre:7,45
- Longueur du tube: 585 mm
- Rayures: 4 de 0,225 mm de profondeur pour un pas de 270 mm
- Longueur de l'arme: 1163 mm
- Distance viseur-guidon: 582 mm
- Poids à vide et sans pied: 8,65 kg
- Magasin: 0,53 kg avec une contenance de 30 cps soit un poids à plein de 1,32 kg
- Munition: GP11
- Vitesse à la sortie de bouche: 765 m/s
- Pression: 3200 atm.
L'arme était engagée surtout en appui sur un bi-pied avant (qu'on peut enlever), mais dispose aussi d'un pied central réglable en hauteur et qui offre un remarquable confort au tir quand elle n'est pas posée sur son affût (que je ne possède pas – faute de place quand je l'avais acquise).
Equipement:
L'arme dispose toujours de deux canons chacun muni de sa propre culasse. Il était recommandé de changer de canon/culasse tous les 3 magasins en temps de paix et 6 à l'engagement.
Le canon de réserve est transporté dans un étui en cuir dans lequel la baguette de nettoyage trouve une petite place.
Le bi-pied avant reste en principe sur l'arme, et le pied central peut être rangé dans un étui en cuir porté à la ceinture.
Le tireur porte deux porte-chargeurs, les "mamelles" de chacun 2 chargeurs. En plus, l'équipe dispose de sacoches de 10 chargeurs pour un poids à plein de 13.5 kg.
Des petites sacoches en cuir contiennent du petit matériel de réserve: deux percuteurs, des ressorts – les plus fragiles – une burette à huile.
Conçue avant tout comme une arme d'infanterie, elle pouvait toutefois être équipée d'un viseur DCA.
Voilà l'arme avec l'ensemble des accessoires à ma disposition
(à suivre)
C'est une arme automatique pouvant tirer en rafales et en coup par coup.
Données techniques:
- Calibre:7,45
- Longueur du tube: 585 mm
- Rayures: 4 de 0,225 mm de profondeur pour un pas de 270 mm
- Longueur de l'arme: 1163 mm
- Distance viseur-guidon: 582 mm
- Poids à vide et sans pied: 8,65 kg
- Magasin: 0,53 kg avec une contenance de 30 cps soit un poids à plein de 1,32 kg
- Munition: GP11
- Vitesse à la sortie de bouche: 765 m/s
- Pression: 3200 atm.
L'arme était engagée surtout en appui sur un bi-pied avant (qu'on peut enlever), mais dispose aussi d'un pied central réglable en hauteur et qui offre un remarquable confort au tir quand elle n'est pas posée sur son affût (que je ne possède pas – faute de place quand je l'avais acquise).
Equipement:
L'arme dispose toujours de deux canons chacun muni de sa propre culasse. Il était recommandé de changer de canon/culasse tous les 3 magasins en temps de paix et 6 à l'engagement.
Le canon de réserve est transporté dans un étui en cuir dans lequel la baguette de nettoyage trouve une petite place.
Le bi-pied avant reste en principe sur l'arme, et le pied central peut être rangé dans un étui en cuir porté à la ceinture.
Le tireur porte deux porte-chargeurs, les "mamelles" de chacun 2 chargeurs. En plus, l'équipe dispose de sacoches de 10 chargeurs pour un poids à plein de 13.5 kg.
Des petites sacoches en cuir contiennent du petit matériel de réserve: deux percuteurs, des ressorts – les plus fragiles – une burette à huile.
Conçue avant tout comme une arme d'infanterie, elle pouvait toutefois être équipée d'un viseur DCA.
Voilà l'arme avec l'ensemble des accessoires à ma disposition
(à suivre)
"Laudamus veteres sed nostris utimur annis "
Baccardi- Administrateur
- Nombre de messages : 17843
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012
Re: Lmg 25 / FM 25
Superbe! Mais ou trouves-tu toutes ces merveilles?
Michel gaschen- Membre expert
- Nombre de messages : 551
Age : 54
Localisation : Treycovagnes Suisse
Date d'inscription : 03/07/2013
Re: Lmg 25 / FM 25
On distingue ici le numéro de série, le marquage de la Waffenfabrik et le sélecteur à 3 positions, S pour sécurité, M pour feu de série et F pour le tir au coup par coup
La hausse, très proche de celle de la famille schmidt rubin, graduée jusqu'à 2000 m

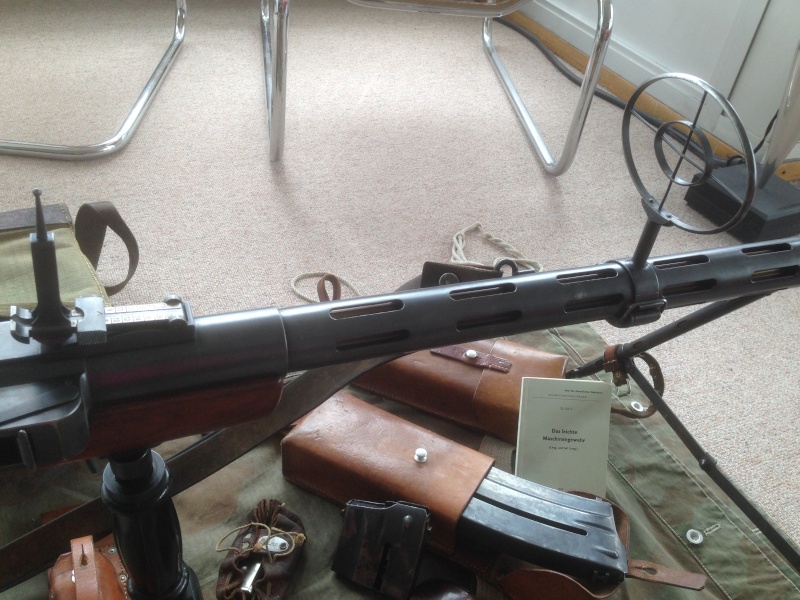

Et le guidon, protégé par deux "kolossale" oreillettes
Le viseur DCA avec son étui
et monté sur l'arme
(à suivre )
La hausse, très proche de celle de la famille schmidt rubin, graduée jusqu'à 2000 m
Et le guidon, protégé par deux "kolossale" oreillettes
Le viseur DCA avec son étui
et monté sur l'arme
(à suivre )
Dernière édition par Baccardi le Lun 16 Oct 2017, 21:05, édité 1 fois
"Laudamus veteres sed nostris utimur annis "
Baccardi- Administrateur
- Nombre de messages : 17843
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012
Re: Lmg 25 / FM 25
Merci à toi Thierry pour cet article (et la suite à venir) qui est ce que j'aime sur ce fofo.
Les sujet complets , rédigés et illustrés deviennent malheureusement rares tant il est plus facile d'aller débiter des sonneries à tour de bras dans le club house.
Je te félicite donc d'avoir le courage de faire l'effort de cette présentation car moi je ne l'ai plus.
Il y en avait des superbes complètes avec accessoires il y a deux ou trois ans chez Cornet.
Malheureusement en état de tir uniquement accessible aux belges ayant l'agrément collectionneur.
Je n'ai pu que les regarder avec envie.
Dernière édition par HELIX le Dim 23 Mar 2014, 17:35, édité 1 fois
HELIX- Administrateur
- Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009
Re: Lmg 25 / FM 25
Les chargeurs
Dans les mamelles; à noter, un petit chargeur de 6 coups que j'ai trouvé en brocante mais sans que j'aie pu déterminer si c'était vraiment réglementaire
Dans la sacoche de 10
(à suivre )
Dans les mamelles; à noter, un petit chargeur de 6 coups que j'ai trouvé en brocante mais sans que j'aie pu déterminer si c'était vraiment réglementaire
Dans la sacoche de 10
(à suivre )
Dernière édition par Baccardi le Dim 23 Mar 2014, 17:39, édité 1 fois
"Laudamus veteres sed nostris utimur annis "
Baccardi- Administrateur
- Nombre de messages : 17843
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012
Re: Lmg 25 / FM 25

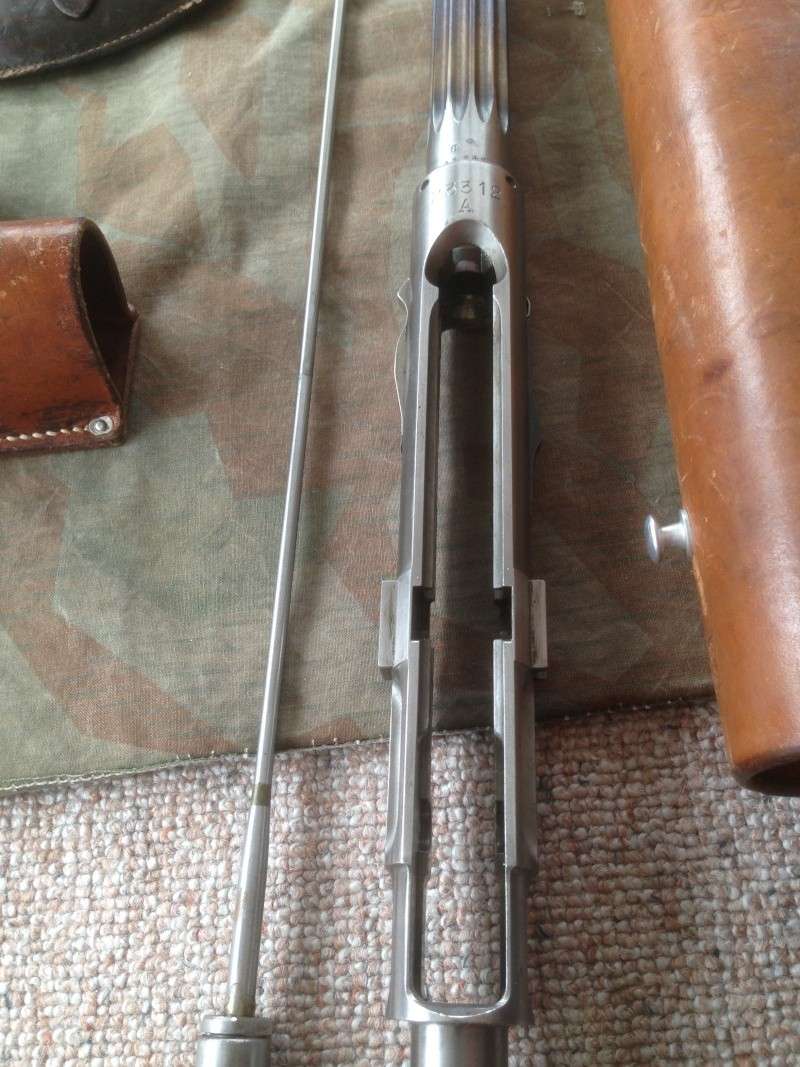

Le canon, sans la culasse installée dedans, avec la baguette de nettoyage à côté
La culasse

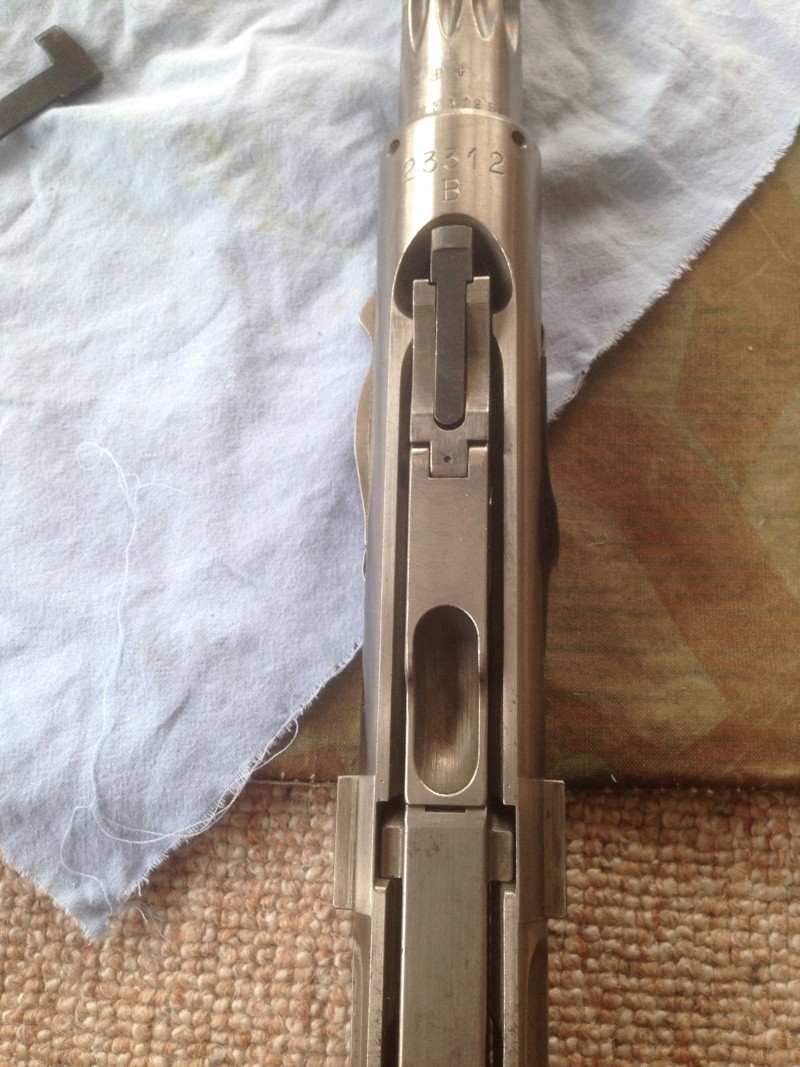

Et le canon avec la culasse dans son logement
(à suivre )
La culasse
Et le canon avec la culasse dans son logement
(à suivre )
"Laudamus veteres sed nostris utimur annis "
Baccardi- Administrateur
- Nombre de messages : 17843
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012
Re: Lmg 25 / FM 25
Superbe arme, photos, & présentation. Ce qui est remarquable, c'est le système de culasse à genouillère apparenté au parabellum, mais tournée à 90° (à droite).
Accessoirement, j'aime bien la "toile de rebut"(*) sur lequel tu as posé le bouzin, et dont tout Helvète doit avait au moins quelques exemplaires...
(*) carrés de toiles de tente déclassées (en général, marquées à la peinture jaune dans un coin) mais qui sont encore très utiles pour se poser sur du gazon, de la gadoue, démonter une arme, un moteur...
Accessoirement, j'aime bien la "toile de rebut"(*) sur lequel tu as posé le bouzin, et dont tout Helvète doit avait au moins quelques exemplaires...
(*) carrés de toiles de tente déclassées (en général, marquées à la peinture jaune dans un coin) mais qui sont encore très utiles pour se poser sur du gazon, de la gadoue, démonter une arme, un moteur...
«On vous pardonnera peut-être d’avoir été battu, jamais d’avoir été surpris. » Napoléon
Re: Lmg 25 / FM 25
Petite démo du mouvement de la culasse...
ça vaut ce que ça vaut... évidemment démonstration avec des cartouches de manipulation, le mouvement de la culasse étant provoqué par un mouvement de charge manuel.
Le magasin est inséré sur la droite de l'arme, tandis que la fenêtre d'éjection se trouve à gauche. En fait, la fenêtre d'éjection mesure plus de 20 cm de longueur, ce qui permet de regarder la culasse travailler.... ceci étant, l'observation est fortement déconseillée si l'arme tire si on veut conserver l'intégrité de son visage

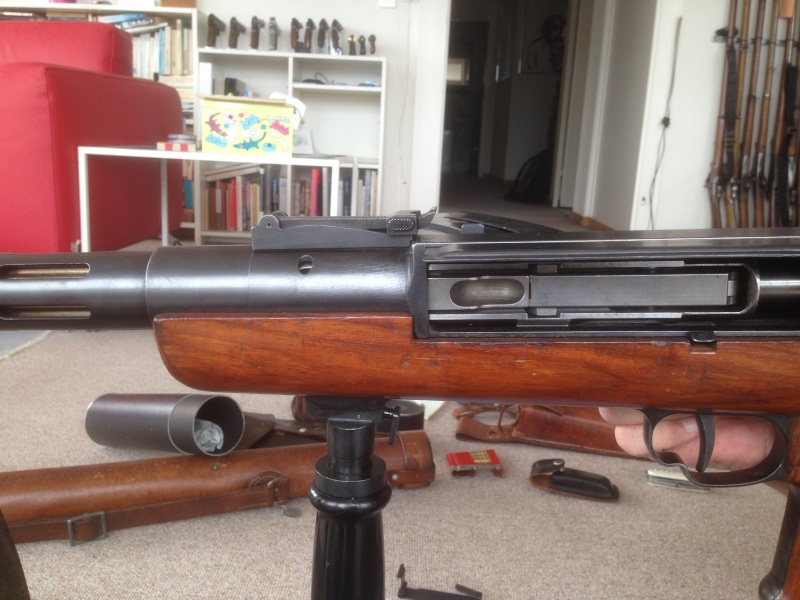

La culasse est ouverte, tirée en arrière, donc prête au tir. En appuyant sur la détente, elle ramasse la cartouche, la percute et le recul renvoi la culasse en arrière qui éjecte la douille. Le magasin est engagé et laisse apparaître la première cartouche.
J'ai appuyé sur la détente, la culasse s'est fermée, le coup est (théoriquement) parti

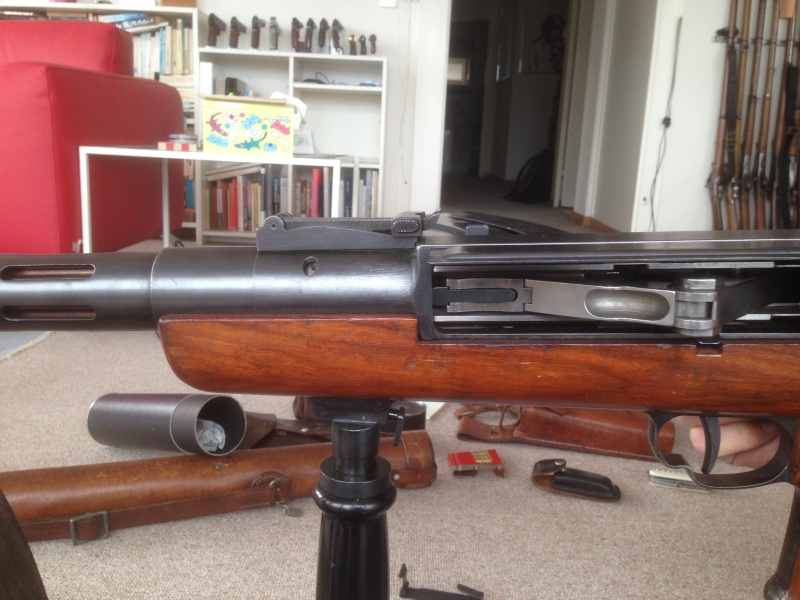

Sous l'effet du recul, la culasse commence à se retirer vers l'arrière tout en se repliant...
... recule encore et se replie encore...
... et éjecte

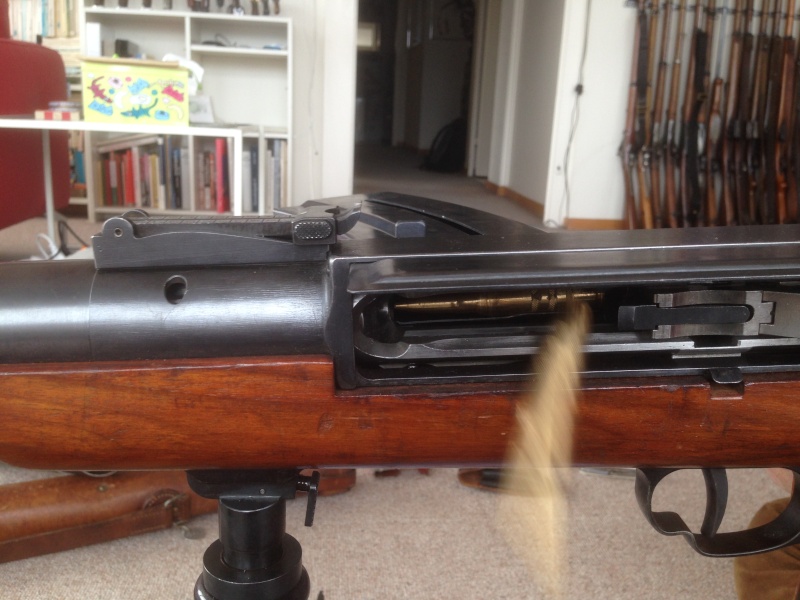

La culasse est arrivée en fin de course, la cartouche suivante est apparente
En gros plan, la tige d'éjection
(à suivre et fin )
ça vaut ce que ça vaut... évidemment démonstration avec des cartouches de manipulation, le mouvement de la culasse étant provoqué par un mouvement de charge manuel.
Le magasin est inséré sur la droite de l'arme, tandis que la fenêtre d'éjection se trouve à gauche. En fait, la fenêtre d'éjection mesure plus de 20 cm de longueur, ce qui permet de regarder la culasse travailler.... ceci étant, l'observation est fortement déconseillée si l'arme tire si on veut conserver l'intégrité de son visage
La culasse est ouverte, tirée en arrière, donc prête au tir. En appuyant sur la détente, elle ramasse la cartouche, la percute et le recul renvoi la culasse en arrière qui éjecte la douille. Le magasin est engagé et laisse apparaître la première cartouche.
J'ai appuyé sur la détente, la culasse s'est fermée, le coup est (théoriquement) parti
Sous l'effet du recul, la culasse commence à se retirer vers l'arrière tout en se repliant...
... recule encore et se replie encore...
... et éjecte
La culasse est arrivée en fin de course, la cartouche suivante est apparente
En gros plan, la tige d'éjection
(à suivre et fin )
"Laudamus veteres sed nostris utimur annis "
Baccardi- Administrateur
- Nombre de messages : 17843
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012
Re: Lmg 25 / FM 25
Donc, l'arme tire culasse ouverte ? (comme la plupart des FM)
«On vous pardonnera peut-être d’avoir été battu, jamais d’avoir été surpris. » Napoléon
Re: Lmg 25 / FM 25
Voilà, j'espère que cela vous aura plu
J'ai acquis cette arme en 1988, directement à l'arsenal. L'arme avait dû être retirée du service une dizaine d'années auparavant... peut-être que Darius en sait plus. Comme je l'ai déjà dit, faute de place - j'habitais encore chez papa-maman - j'avais renonçé à acquérir l'affût... que je cherche maintenant. Le viseur DCA a été acquis beaucoup plus tard aussi.
Cette arme est "tout au numéro"... et dans un jus d'arsenal... elle n'a pas dû tirer beaucoup. Le gars de l'arsenal m'avait dit avoir changé toutes les parties en bois pour qu'elle soit la plus belle possible. Je me souviens de son regard... c'est comme si je lui prenais un de ses gosses. Si je le retrouvais, je pourrais lui dire que je m'en suis bien occupée.
Elle est en full, évidemment :twisted:
Petite note légale: en Suisse, la loi dit: qu'il est interdit de posséder des armes automatiques et qu'il est interdit de tirer en rafale.
Mais, il est possible d'obtenir une autorisation dite exceptionnelle pour acquérir une arme automatique, le terme exceptionnel étant interprété de canton en canton. Quant au tir, il est aussi possible si on bénéficie à nouveau d'une autorisation spéciale.
J'ai tiré avec, c'est un régal. Son poids la rend très douce. Vous "vivez" littéralement le mouvement de la culasse dans l'épaule. Un vrai bonheur
J'ai acquis cette arme en 1988, directement à l'arsenal. L'arme avait dû être retirée du service une dizaine d'années auparavant... peut-être que Darius en sait plus. Comme je l'ai déjà dit, faute de place - j'habitais encore chez papa-maman - j'avais renonçé à acquérir l'affût... que je cherche maintenant. Le viseur DCA a été acquis beaucoup plus tard aussi.
Cette arme est "tout au numéro"... et dans un jus d'arsenal... elle n'a pas dû tirer beaucoup. Le gars de l'arsenal m'avait dit avoir changé toutes les parties en bois pour qu'elle soit la plus belle possible. Je me souviens de son regard... c'est comme si je lui prenais un de ses gosses. Si je le retrouvais, je pourrais lui dire que je m'en suis bien occupée.
Elle est en full, évidemment :twisted:
Petite note légale: en Suisse, la loi dit: qu'il est interdit de posséder des armes automatiques et qu'il est interdit de tirer en rafale.
Mais, il est possible d'obtenir une autorisation dite exceptionnelle pour acquérir une arme automatique, le terme exceptionnel étant interprété de canton en canton. Quant au tir, il est aussi possible si on bénéficie à nouveau d'une autorisation spéciale.
J'ai tiré avec, c'est un régal. Son poids la rend très douce. Vous "vivez" littéralement le mouvement de la culasse dans l'épaule. Un vrai bonheur
"Laudamus veteres sed nostris utimur annis "
Baccardi- Administrateur
- Nombre de messages : 17843
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012
Re: Lmg 25 / FM 25
Darius a écrit:Donc, l'arme tire culasse ouverte ? (comme la plupart des FM)
Absolument, conformément au chiffre 17 du règl. 53.121, édition 1958
"Laudamus veteres sed nostris utimur annis "
Baccardi- Administrateur
- Nombre de messages : 17843
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012
Re: Lmg 25 / FM 25
HELIX a écrit:
Merci à toi Thierry pour cet article (et la suite à venir) qui est ce que j'aime sur ce fofo.
Les sujet complets , rédigés et illustrés deviennent malheureusement rares tant il est plus facile d'aller débiter des sonneries à tour de bras dans le club house.
Je te félicite donc d'avoir le courage de faire l'effort de cette présentation car moi je ne l'ai plus.
Vraiment pas de quoi. Je n'ai pas suivi ce qui c'était passé ce week-end, mais ça arrive...
J'ai beaucoup appris avec TCAR et j'apporterai ma pierre modeste pour que ça continue.
Courage
"Laudamus veteres sed nostris utimur annis "
Baccardi- Administrateur
- Nombre de messages : 17843
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012
Re: Lmg 25 / FM 25
Darius a écrit:
Accessoirement, j'aime bien la "toile de rebut"(*) sur lequel tu as posé le bouzin, et dont tout Helvète doit avait au moins quelques exemplaires...
(*) carrés de toiles de tente déclassées (en général, marquées à la peinture jaune dans un coin) mais qui sont encore très utiles pour se poser sur du gazon, de la gadoue, démonter une arme, un moteur...
Nan, pas de rebut celle-là, une vraie, sans le coin jaune !!
"Laudamus veteres sed nostris utimur annis "
Baccardi- Administrateur
- Nombre de messages : 17843
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012
Re: Lmg 25 / FM 25
La qualité de fabrication des armes suisses me fera toujours baver ...
Ce FM est une pièce de choix pour tout amateur de belles mécaniques, et quand je serai Suisse, j'en aurai un !
A+
Ce FM est une pièce de choix pour tout amateur de belles mécaniques, et quand je serai Suisse, j'en aurai un !
A+
feder504- Pilier du forum
- Nombre de messages : 10215
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011
Re: Lmg 25 / FM 25
Vraiment un grand BRAVO et merci pour les photos top!!
Michel gaschen- Membre expert
- Nombre de messages : 551
Age : 54
Localisation : Treycovagnes Suisse
Date d'inscription : 03/07/2013
Re: Lmg 25 / FM 25
Bravo c'est un régal pour les yeux
minytro- Membre
- Nombre de messages : 60
Age : 39
Localisation : Basse-Normandie
Date d'inscription : 14/03/2014
Re: Lmg 25 / FM 25
article de qualité
Elle figure su la liste des prochains achats quand le porte monnaie sera moins vide....
Elle figure su la liste des prochains achats quand le porte monnaie sera moins vide....
"98% des problèmes se trouvent entre les bottes et l'index"
Stalingrad0243- Membre confirmé
- Nombre de messages : 395
Age : 33
Localisation : Suisse
Date d'inscription : 02/06/2013
Re: Lmg 25 / FM 25
Superbe piece pas courante, et mecanique hors de l'ordinaire comme je les aimes . Malheureusement, c'est "Verboten" chez nous, meme en semi.
Merci de partager avec les "pov' malheureux" qui doivent se contenter de rever...
Merci de partager avec les "pov' malheureux" qui doivent se contenter de rever...
Mezigot- Pilier du forum
- Nombre de messages : 2072
Age : 53
Date d'inscription : 02/09/2011
Re: Lmg 25 / FM 25
Le canon déposé a-t-il subi un "recuit" ?
voigtlander- Pilier du forum
- Nombre de messages : 1562
Age : 35
Localisation : Ile-de-France
Date d'inscription : 19/05/2009
Re: Lmg 25 / FM 25
voigtlander a écrit:Le canon déposé a-t-il subi un "recuit" ?
Je l'ignore... je crains plutôt une surchauffe de "combat"... :twisted:
Je me souviens avec émotion de l'allumage des clopes sur les canons rougis des mitrailleuses MG51... les canons étaient aussi "recuits"
"Laudamus veteres sed nostris utimur annis "
Baccardi- Administrateur
- Nombre de messages : 17843
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012
Re: Lmg 25 / FM 25
Pas suivi non plus les "histoires" du week-end mais Thierry là je suis admiratif superbe pièce et très belles photos de toutes les parties c'est un régal pour les yeux en plus des explications.
Bon et puis alors tu y vas à Lucerne ou tu bosses genre comme l'année dernière (nan je l'ai pas dis) parce que 40 ans cette année quand même. et tu sais que quand les Vaudois sont passés le vendredi c'es trop tard pour les autres
Bon et puis alors tu y vas à Lucerne ou tu bosses genre comme l'année dernière (nan je l'ai pas dis) parce que 40 ans cette année quand même. et tu sais que quand les Vaudois sont passés le vendredi c'es trop tard pour les autres
Vmax666- Pilier du forum
- Nombre de messages : 2260
Age : 65
Localisation : Suisse
Date d'inscription : 08/09/2012
Re: Lmg 25 / FM 25
Vmax666 a écrit:Bon et puis alors tu y vas à Lucerne ou tu bosses genre comme l'année dernière (nan je l'ai pas dis) parce que 40 ans cette année quand même. et tu sais que quand les Vaudois sont passés le vendredi c'es trop tard pour les autres
Dimanche en principe. De toute façon, il y a toujours quelque chose à trouver que les autres n'ont pas su voir
"Laudamus veteres sed nostris utimur annis "
Baccardi- Administrateur
- Nombre de messages : 17843
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012
Re: Lmg 25 / FM 25
Baccardi a écrit:
Dimanche en principe. De toute façon, il y a toujours quelque chose à trouver que les autres n'ont pas su voir
C'est pas faux
Un très bon dimanche alors sur la Messe Luzern pour les 40 ans de la bourse.
Vmax666- Pilier du forum
- Nombre de messages : 2260
Age : 65
Localisation : Suisse
Date d'inscription : 08/09/2012
Re: Lmg 25 / FM 25
feder504 a écrit:La qualité de fabrication des armes suisses me fera toujours baver ...
Ce FM est une pièce de choix pour tout amateur de belles mécaniques, et quand je serai Suisse, j'en aurai un !
A+
Les suisses et les tchèques pondaient de ces mécaniques...
Je suis encore sur le cul lorsque je m'attarde sur les clichés du ZH-29 (l'arme de mes rêves les plus fous).
voigtlander- Pilier du forum
- Nombre de messages : 1562
Age : 35
Localisation : Ile-de-France
Date d'inscription : 19/05/2009
Re: Lmg 25 / FM 25
Hello tous! Je serai aussi a Luzern dimanche donc... Un ch' tit jus?
Michel gaschen- Membre expert
- Nombre de messages : 551
Age : 54
Localisation : Treycovagnes Suisse
Date d'inscription : 03/07/2013
Page 1 sur 2 • 1, 2
Page 1 sur 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
