PM VIGNERON M1 - M2
La mitraillette Vigneron ... Voilà un nom que beaucoup d'entre vous connaissent, ne fut-ce que par des souvenirs du service militaire.
Cette arme n'est pas une production de la Fabrique Nationale d'Herstal mais bel et bien malgré tout une invention purement belge.
Elle a été mise au point par une société de Châtelet, la SPRL jean Berger & Paul Renson Réunis.
Le nom Vigneron vient quant à lui du nom d'une des personnes ( Mr Georges Désiré VIGNERON) ayant eu le projet de presenter un nouveau PM à l'armée belge.
Vigneron et son associé de Camillis ont fourni à la société Berger & Renson une mp40 devant servir de base pour la confection du nouveau pm.
Après le 3ème prototype proposé, le 30 octobre 1951 le brevet final a été déposé.
L'arme fut alors testée et évaluée par l'armée belge à Anvers. Ils furent positifs et d'autres armes ont été commandées afin de poursuivre les tests.
Les autres essais ont été réalisés dans un bois de Châtelet par l'armée belge.
Petite anecdote, les ouvriers de l'usine ont du garnir les chargeurs pour l'armée. Ce fut donc pas moins de 30 000 cartouches FN 1951 et dnh44 allemande (surplus ww2) qui ont du être placées dans les chargeurs.
La collaboration avec la société de Châtelet s'est ensuite arrêtée et VIGNERON a convaincu un industriel d'Herstal de se lancer dans la production des Vigneron pour l'armée.
Les premiers exemplaires de Vigneron M1 ont été livrés fin 1952.
Sur l'arme figure les marquages
ABL 1952
VIG M1
Le numéro de série
Au début de l'année 1953, à la demande de l'armée, les organes de visées ont été modifiés (ajout d'un protège guidon et remplacement de l'oeilleton par un cran de mire) par La Precision Liégeoise vers le numéro 21 000
Le modèle VIG M2 était né.
Quasiment tous les modèles M1 ont été ensuite modifiés en M2 lors de révisions faites en arsenal.
Ce qui est le cas de mon exemplaire M1 numéro de série 12xxx et possédant le protège guidon et le cran de mire.
La Vigneron a été utilisée l'armée belge, par le personnel des ministères de la Justice et des finances au Congo, par la Force publique congolaise, les armées congolaise, burundaise, rwandaise, luxembourgeoise, portugaise, angolaise et mozambicaine.
Même l'IRA en a eu, certainement issues de stock africains.
En 1993, l'armée belge a fait détruire ses exemplaires.
Mais en 1997, un petit lot a été proposé sur le marché du surplus et s'est retrouvé dans les armureries.
Le marquage ABL avait lui été, comme sur mon exemplaire, fraisé.
Le nombre de Vigneron conçue n'est pas connu et oscille entre 90 000 et 150 000.
Le nombre de vigneron actuellement disponible est quant à lui très restreint sans aucun doute.

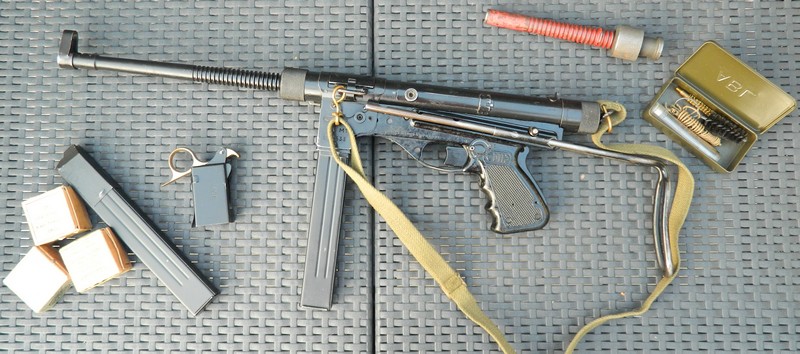

Voici mon exemplaire.
La mitraillette Vigneron M2 est une arme portative légère à grand débit permettant le tir en mode semi auto ou full auto (600 coups minutes).
Portée efficace 100M
l'alimentation est réalisée par un chargeur vertical de 32 cartouches de 9mm Parabellum.
La mitraillette fonctionne à culasse ouverte comme la plupart des uzi pour les novices.
Modèle M1, marquage abl fraisé comme expliqué plus haut.
La vigneron possède une crosse rétractable avec différentes longueurs possibles.
La crosse sert aussi de baguette de nettoyage une fois enlevée.
on peut voir aussi le marquage de La Précision Liégoise

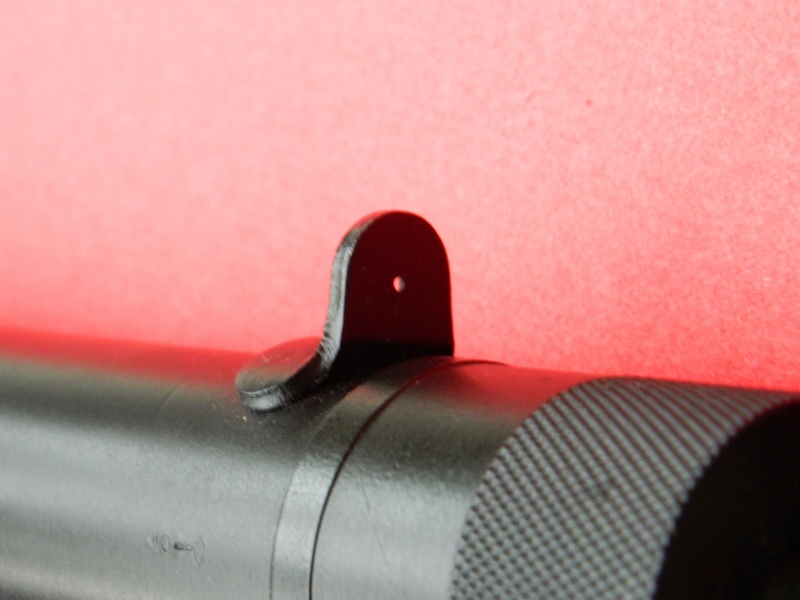

Le canon avec le protège guidon installé lors de la mise à niveau des M1 en M2 et son très rare ATB (accessoire tir à blanc)
A noter que généralement le atb se monte au bout du canon. Ici, il se place en lieu et place du dit canon.
Il est alors dépourvu de guidon.

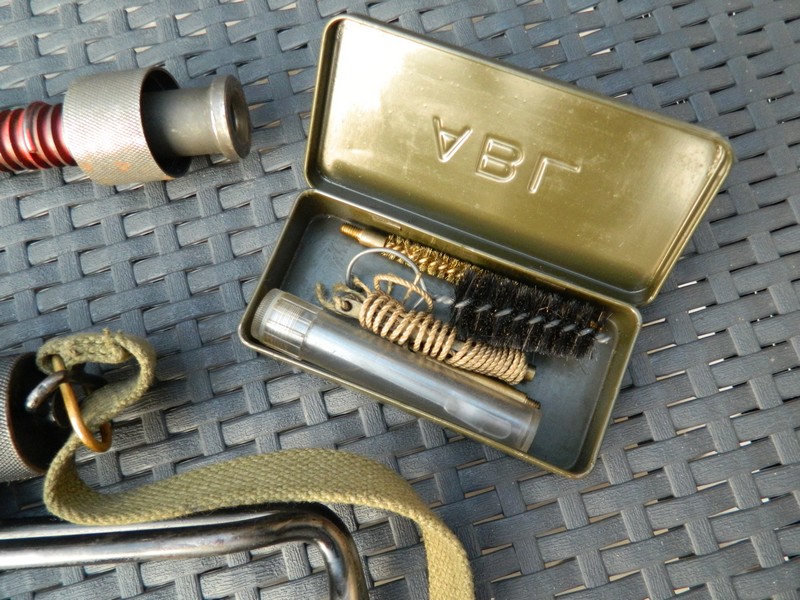

Kit de nettoyage ABL de la vigneron (huilier, écouvillon, brosse de chambre, ...)

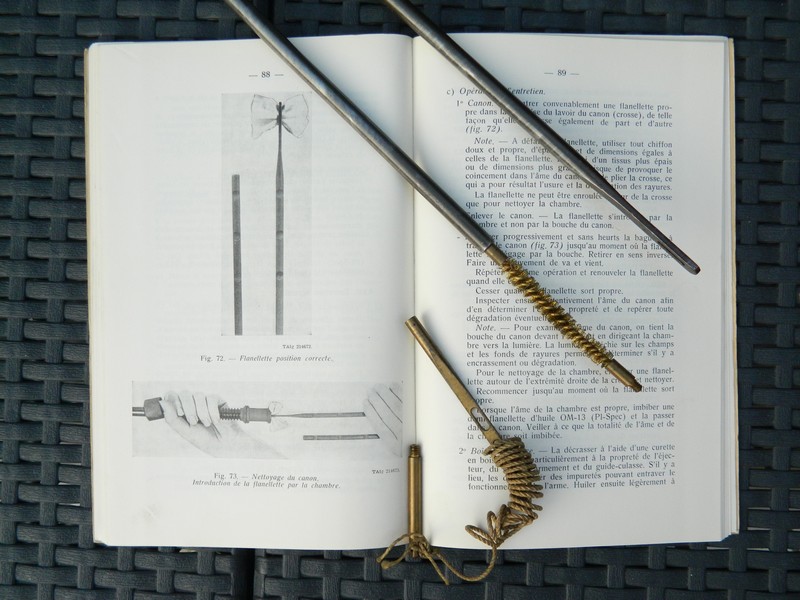

l'écouvillon s'installe sur la crosse. L'autre branche de crosse sert à installer un chiffon ...
Le chargeur, qui ressemble fortement à celui du MP40, peut contenir 32 cartouches de 9mm parabellum.
un aide chargeur semblable à celle de la sten a été proposé et est marque VIGN
Différentes boites de munitions FN d'époque ...
Capot de chambre fermé puis ouvert lors de l'armement de la culasse.
Quelques livres, manuels traitant de la Vigneron.
Le livre est un livre que tout amateur de Vigneron doit avoir.
Disponible sur Chatelet via une ASBL si pas épuisé ...
Je tiens à remercier Patrick Denamur pour son cadeau. l'ATB vient de lui.
Il a de plus participé activement aux illustrations du livre consacré à la Vigneron.
Un grand collectionneur ....
Cette arme n'est pas une production de la Fabrique Nationale d'Herstal mais bel et bien malgré tout une invention purement belge.
Elle a été mise au point par une société de Châtelet, la SPRL jean Berger & Paul Renson Réunis.
Le nom Vigneron vient quant à lui du nom d'une des personnes ( Mr Georges Désiré VIGNERON) ayant eu le projet de presenter un nouveau PM à l'armée belge.
Vigneron et son associé de Camillis ont fourni à la société Berger & Renson une mp40 devant servir de base pour la confection du nouveau pm.
Après le 3ème prototype proposé, le 30 octobre 1951 le brevet final a été déposé.
L'arme fut alors testée et évaluée par l'armée belge à Anvers. Ils furent positifs et d'autres armes ont été commandées afin de poursuivre les tests.
Les autres essais ont été réalisés dans un bois de Châtelet par l'armée belge.
Petite anecdote, les ouvriers de l'usine ont du garnir les chargeurs pour l'armée. Ce fut donc pas moins de 30 000 cartouches FN 1951 et dnh44 allemande (surplus ww2) qui ont du être placées dans les chargeurs.
La collaboration avec la société de Châtelet s'est ensuite arrêtée et VIGNERON a convaincu un industriel d'Herstal de se lancer dans la production des Vigneron pour l'armée.
Les premiers exemplaires de Vigneron M1 ont été livrés fin 1952.
Sur l'arme figure les marquages
ABL 1952
VIG M1
Le numéro de série
Au début de l'année 1953, à la demande de l'armée, les organes de visées ont été modifiés (ajout d'un protège guidon et remplacement de l'oeilleton par un cran de mire) par La Precision Liégeoise vers le numéro 21 000
Le modèle VIG M2 était né.
Quasiment tous les modèles M1 ont été ensuite modifiés en M2 lors de révisions faites en arsenal.
Ce qui est le cas de mon exemplaire M1 numéro de série 12xxx et possédant le protège guidon et le cran de mire.
La Vigneron a été utilisée l'armée belge, par le personnel des ministères de la Justice et des finances au Congo, par la Force publique congolaise, les armées congolaise, burundaise, rwandaise, luxembourgeoise, portugaise, angolaise et mozambicaine.
Même l'IRA en a eu, certainement issues de stock africains.
En 1993, l'armée belge a fait détruire ses exemplaires.
Mais en 1997, un petit lot a été proposé sur le marché du surplus et s'est retrouvé dans les armureries.
Le marquage ABL avait lui été, comme sur mon exemplaire, fraisé.
Le nombre de Vigneron conçue n'est pas connu et oscille entre 90 000 et 150 000.
Le nombre de vigneron actuellement disponible est quant à lui très restreint sans aucun doute.
Voici mon exemplaire.
La mitraillette Vigneron M2 est une arme portative légère à grand débit permettant le tir en mode semi auto ou full auto (600 coups minutes).
Portée efficace 100M
l'alimentation est réalisée par un chargeur vertical de 32 cartouches de 9mm Parabellum.
La mitraillette fonctionne à culasse ouverte comme la plupart des uzi pour les novices.
Modèle M1, marquage abl fraisé comme expliqué plus haut.
La vigneron possède une crosse rétractable avec différentes longueurs possibles.
La crosse sert aussi de baguette de nettoyage une fois enlevée.
on peut voir aussi le marquage de La Précision Liégoise
Le canon avec le protège guidon installé lors de la mise à niveau des M1 en M2 et son très rare ATB (accessoire tir à blanc)
A noter que généralement le atb se monte au bout du canon. Ici, il se place en lieu et place du dit canon.
Il est alors dépourvu de guidon.
Kit de nettoyage ABL de la vigneron (huilier, écouvillon, brosse de chambre, ...)
l'écouvillon s'installe sur la crosse. L'autre branche de crosse sert à installer un chiffon ...
Le chargeur, qui ressemble fortement à celui du MP40, peut contenir 32 cartouches de 9mm parabellum.
un aide chargeur semblable à celle de la sten a été proposé et est marque VIGN
Différentes boites de munitions FN d'époque ...
Capot de chambre fermé puis ouvert lors de l'armement de la culasse.
Quelques livres, manuels traitant de la Vigneron.
Le livre est un livre que tout amateur de Vigneron doit avoir.
Disponible sur Chatelet via une ASBL si pas épuisé ...
Je tiens à remercier Patrick Denamur pour son cadeau. l'ATB vient de lui.
Il a de plus participé activement aux illustrations du livre consacré à la Vigneron.
Un grand collectionneur ....
DEVENEZ MEMBRE GRATUITEMENT DE LA DAAA. DEFENSE DES AMATEURS D'ARMES
INSCRIVEZ-VOUS
WWW.DAAA-AVWL.BE
"Ceux qui négocient leur Liberté fondamentale contre une sécurité illusoire ne méritent ni Liberté, ni Sécurité" Benjamin Franklin
Overlord- Membre expert
- Nombre de messages : 555
Date d'inscription : 31/07/2010
Re: PM VIGNERON M1 - M2
Splendide article et fort bien illustré
Un tout grand merci Overlord
Un tout grand merci Overlord
"Laudamus veteres sed nostris utimur annis "
Baccardi- Administrateur
- Nombre de messages : 17843
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012
Re: PM VIGNERON M1 - M2
Comme l'a dit avant moi Thierry , voici un article très intéressant et parfaitement illustré avec des photos de qualité.
Un grand merci d'avoir pris le temps de le rédiger.
HELIX- Administrateur
- Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009
Re: PM VIGNERON M1 - M2
Je ne peux que te reféliciter pour ton article parfait.
Il fera couler pas mal d'encre ici aussi.
Il fera couler pas mal d'encre ici aussi.
Invité- Invité
Re: PM VIGNERON M1 - M2
Merci beaucoup
DEVENEZ MEMBRE GRATUITEMENT DE LA DAAA. DEFENSE DES AMATEURS D'ARMES
INSCRIVEZ-VOUS
WWW.DAAA-AVWL.BE
"Ceux qui négocient leur Liberté fondamentale contre une sécurité illusoire ne méritent ni Liberté, ni Sécurité" Benjamin Franklin
Overlord- Membre expert
- Nombre de messages : 555
Date d'inscription : 31/07/2010
Re: PM VIGNERON M1 - M2
bravo! superbes photos d'une arme peu connue
dakota- Pilier du forum
- Nombre de messages : 2749
Age : 58
Localisation : Morbihan
Date d'inscription : 05/01/2009
Re: PM VIGNERON M1 - M2
Bon article, belle présentation ! Merci !
Je n'ai dans ma doc, sur ce PM, que le manuel technique de 1961 que tu montres sur une photo ...
Le bouquin n'a pas l'air mal, je vais essayer de le trouver.
A+
Edit. le bouquin est épuisé sur le site de la S.R.H "Le Vieux Châtelet" ... un jour en bourse, peut-être ...
Je n'ai dans ma doc, sur ce PM, que le manuel technique de 1961 que tu montres sur une photo ...
Le bouquin n'a pas l'air mal, je vais essayer de le trouver.
A+
Edit. le bouquin est épuisé sur le site de la S.R.H "Le Vieux Châtelet" ... un jour en bourse, peut-être ...
- "Un homme armé est plus indépendant qu'un homme sans armes"
(Spinoza)
- "Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
(George Washington)
- "... surtout le plomb"
(Wolfgang Amadeus Feder 504)
feder504- Pilier du forum
- Nombre de messages : 10215
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011
Re: PM VIGNERON M1 - M2
feder504 a écrit:Bon article, belle présentation ! Merci !
Je n'ai dans ma doc, sur ce PM, que le manuel technique de 1961 que tu montres sur une photo ...
Le bouquin n'a pas l'air mal, je vais essayer de le trouver.
A+
Edit. le bouquin est épuisé sur le site de la S.R.H "Le Vieux Châtelet" ... un jour en bourse, peut-être ...
Je vais essayer de te le trouver ..
Je te tiens informé
DEVENEZ MEMBRE GRATUITEMENT DE LA DAAA. DEFENSE DES AMATEURS D'ARMES
INSCRIVEZ-VOUS
WWW.DAAA-AVWL.BE
"Ceux qui négocient leur Liberté fondamentale contre une sécurité illusoire ne méritent ni Liberté, ni Sécurité" Benjamin Franklin
Overlord- Membre expert
- Nombre de messages : 555
Date d'inscription : 31/07/2010
Re: PM VIGNERON M1 - M2
Voici .. si souci préviens moi
Le livre est epuise sur le site internet mais je viens de contacter la personne adoc. Il en a encore plusieurs. Il coute 15 euros ..
http://www.vieux-chatelet.be/index.php?page=2&langue=fr
Contact unique de la personne s'occupant de cela
Président/vice-président : André Vandenbroeck
Tél. : 00 32 71 39.36.36
Courriel : vdb_vieuxchatelet@skynet.be
Le livre est epuise sur le site internet mais je viens de contacter la personne adoc. Il en a encore plusieurs. Il coute 15 euros ..
http://www.vieux-chatelet.be/index.php?page=2&langue=fr
Contact unique de la personne s'occupant de cela
Président/vice-président : André Vandenbroeck
Tél. : 00 32 71 39.36.36
Courriel : vdb_vieuxchatelet@skynet.be
DEVENEZ MEMBRE GRATUITEMENT DE LA DAAA. DEFENSE DES AMATEURS D'ARMES
INSCRIVEZ-VOUS
WWW.DAAA-AVWL.BE
"Ceux qui négocient leur Liberté fondamentale contre une sécurité illusoire ne méritent ni Liberté, ni Sécurité" Benjamin Franklin
Overlord- Membre expert
- Nombre de messages : 555
Date d'inscription : 31/07/2010
Petites précisions
Que voilà un post comme je les aime, chapeau bas pour le travail effectué. Cependant j'aimerais y apporter quelques petites précisions. Tout d'abord lors de la transformation de M 1 en M 2, un chiffre 2 devait etre frappé sur le 1, mais il arrive que celà fut oublié, comme c'est le cas pour l'arme de notre ami, c'est relativement rare, celà méritait d'etre souligné.
Au sujet maintenant des transformations opérées sur les M 1 pour en arriver à la M 2, elles sont au nombre de trois.
Elles concernent, le guidon particuliérement proéminent, les utilisateurs se plaignent que ce guidon accroche l'équipement et l'uniforme avec les désagréments que l'on suppose, le placement d'un protége guidon s'imposait. L'oielleton, très fin, n'est pas particuliérement pratique pour une prise rapide de la visée, les utilisateurs demandent un cran de mire plus pratique, l'oeilleton est coupé et entaillé d'un coup de lime pour y pratiquer un V.
Mais le problème principal de la M 1 résidait dans le verrouillage du capot de proetction, la petite lame ressort implantée dans le couloir d'alimentation ne donnait pas satisfaction, ce dispositif est arrasé et une lame ressort plus importante est rivetée à sa place, voilà nous avons fait le tour des trois modifs. Voici trois photos qui montrent les parties incriminées avant leur modification
Au sujet maintenant des transformations opérées sur les M 1 pour en arriver à la M 2, elles sont au nombre de trois.
Elles concernent, le guidon particuliérement proéminent, les utilisateurs se plaignent que ce guidon accroche l'équipement et l'uniforme avec les désagréments que l'on suppose, le placement d'un protége guidon s'imposait. L'oielleton, très fin, n'est pas particuliérement pratique pour une prise rapide de la visée, les utilisateurs demandent un cran de mire plus pratique, l'oeilleton est coupé et entaillé d'un coup de lime pour y pratiquer un V.
Mais le problème principal de la M 1 résidait dans le verrouillage du capot de proetction, la petite lame ressort implantée dans le couloir d'alimentation ne donnait pas satisfaction, ce dispositif est arrasé et une lame ressort plus importante est rivetée à sa place, voilà nous avons fait le tour des trois modifs. Voici trois photos qui montrent les parties incriminées avant leur modification
DENAMUR- Pilier du forum
- Nombre de messages : 2509
Age : 69
Date d'inscription : 25/05/2011
Re: PM VIGNERON M1 - M2
Merci Patrick.
J'ai copié ton explication sur armes et tireurs de Belgique et Tir Mailly.
Elel est à toi cette M1 non midifiée? Neutra ou fonctionnelle?
J'ai copié ton explication sur armes et tireurs de Belgique et Tir Mailly.
Elel est à toi cette M1 non midifiée? Neutra ou fonctionnelle?
DEVENEZ MEMBRE GRATUITEMENT DE LA DAAA. DEFENSE DES AMATEURS D'ARMES
INSCRIVEZ-VOUS
WWW.DAAA-AVWL.BE
"Ceux qui négocient leur Liberté fondamentale contre une sécurité illusoire ne méritent ni Liberté, ni Sécurité" Benjamin Franklin
Overlord- Membre expert
- Nombre de messages : 555
Date d'inscription : 31/07/2010
Re: PM VIGNERON M1 - M2
A Overlord,
Merci pour les coordonnées !
Mr Vandenbroeck a été contacté, il m'a répondu hier et transmis la marche à suivre.
Le virement IBAN est parti ce matin et le livre viendra en retour, avec une petite dédicace ..... Ich bin content !
A+
Merci pour les coordonnées !
Mr Vandenbroeck a été contacté, il m'a répondu hier et transmis la marche à suivre.
Le virement IBAN est parti ce matin et le livre viendra en retour, avec une petite dédicace ..... Ich bin content !
A+
- "Un homme armé est plus indépendant qu'un homme sans armes"
(Spinoza)
- "Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
(George Washington)
- "... surtout le plomb"
(Wolfgang Amadeus Feder 504)
feder504- Pilier du forum
- Nombre de messages : 10215
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011
Re: PM VIGNERON M1 - M2
If du bist happy
Tu verras, ce livre est une pépite. Tres rare d'avoir un livre en français de cette qualité ...
Laisse moi ton impression ...
Cordialement
Tu verras, ce livre est une pépite. Tres rare d'avoir un livre en français de cette qualité ...
Laisse moi ton impression ...
Cordialement
DEVENEZ MEMBRE GRATUITEMENT DE LA DAAA. DEFENSE DES AMATEURS D'ARMES
INSCRIVEZ-VOUS
WWW.DAAA-AVWL.BE
"Ceux qui négocient leur Liberté fondamentale contre une sécurité illusoire ne méritent ni Liberté, ni Sécurité" Benjamin Franklin
Overlord- Membre expert
- Nombre de messages : 555
Date d'inscription : 31/07/2010
Re: PM VIGNERON M1 - M2
Pour les intéressés, la revue Cibles de ce mois de janvier 2015 contient un article de 6 pages sur la Vigneron
DEVENEZ MEMBRE GRATUITEMENT DE LA DAAA. DEFENSE DES AMATEURS D'ARMES
INSCRIVEZ-VOUS
WWW.DAAA-AVWL.BE
"Ceux qui négocient leur Liberté fondamentale contre une sécurité illusoire ne méritent ni Liberté, ni Sécurité" Benjamin Franklin
Overlord- Membre expert
- Nombre de messages : 555
Date d'inscription : 31/07/2010
Re: PM VIGNERON M1 - M2
Oui, et qui y a participé ?
Un membre du forum bien connu :
Merci Patrick.
Un membre du forum bien connu :
Merci Patrick.
TOMEÏ- Pilier du forum
- Nombre de messages : 2692
Age : 82
Localisation : Marseille
Date d'inscription : 20/07/2011
Re: PM VIGNERON M1 - M2
Oui merci Patrick
DEVENEZ MEMBRE GRATUITEMENT DE LA DAAA. DEFENSE DES AMATEURS D'ARMES
INSCRIVEZ-VOUS
WWW.DAAA-AVWL.BE
"Ceux qui négocient leur Liberté fondamentale contre une sécurité illusoire ne méritent ni Liberté, ni Sécurité" Benjamin Franklin
Overlord- Membre expert
- Nombre de messages : 555
Date d'inscription : 31/07/2010
Re: PM VIGNERON M1 - M2
Je me permets de vous faire part de 2 coquilles sur l'article suite à une correction apportée. Un copier coller ayant par deux fois laissé une phrase contredisant la correction apportée
Page 35. Explication sur la non tuilisation du PM par l'armée luxembourgeoise suivie de la phrase. L'armée luxembourgeoise fut aussi équipée de ce PM
Page 37 Les exemplaires utilisés par l'armée luxembourgeoise sont marqués AL.
Ces deux phrases auraient du être effacées après avoir envoyé le texte revu et corrigé suite à des informations reçues en dernières minutes démontrant la non utilisation de la Vigneron par l'armée luxembourgeoise.
Bonne lecture
Page 35. Explication sur la non tuilisation du PM par l'armée luxembourgeoise suivie de la phrase. L'armée luxembourgeoise fut aussi équipée de ce PM
Page 37 Les exemplaires utilisés par l'armée luxembourgeoise sont marqués AL.
Ces deux phrases auraient du être effacées après avoir envoyé le texte revu et corrigé suite à des informations reçues en dernières minutes démontrant la non utilisation de la Vigneron par l'armée luxembourgeoise.
Bonne lecture
DEVENEZ MEMBRE GRATUITEMENT DE LA DAAA. DEFENSE DES AMATEURS D'ARMES
INSCRIVEZ-VOUS
WWW.DAAA-AVWL.BE
"Ceux qui négocient leur Liberté fondamentale contre une sécurité illusoire ne méritent ni Liberté, ni Sécurité" Benjamin Franklin
Overlord- Membre expert
- Nombre de messages : 555
Date d'inscription : 31/07/2010
Re: PM VIGNERON M1 - M2
P 36 plutôt non ?Overlord a écrit:Je me permets de vous faire part de 2 coquilles sur l'article suite à une correction apportée. Un copier coller ayant par deux fois laissé une phrase contredisant la correction apportée
Page 35. Explication sur la non tuilisation du PM par l'armée luxembourgeoise suivie de la phrase. L'armée luxembourgeoise fut aussi équipée de ce PM
Page 37 Les exemplaires utilisés par l'armée luxembourgeoise sont marqués AL.
Ces deux phrases auraient du être effacées après avoir envoyé le texte revu et corrigé suite à des informations reçues en dernières minutes démontrant la non utilisation de la Vigneron par l'armée luxembourgeoise.
Bonne lecture
:chinese:
Non nobis Domine, non nobis, sed Nomini Tuo da Gloriam.
http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
CLOSDELIF- Pilier du forum
- Nombre de messages : 22791
Age : 72
Localisation : 81
Date d'inscription : 03/09/2009
Re: PM VIGNERON M1 - M2
Absolument
DEVENEZ MEMBRE GRATUITEMENT DE LA DAAA. DEFENSE DES AMATEURS D'ARMES
INSCRIVEZ-VOUS
WWW.DAAA-AVWL.BE
"Ceux qui négocient leur Liberté fondamentale contre une sécurité illusoire ne méritent ni Liberté, ni Sécurité" Benjamin Franklin
Overlord- Membre expert
- Nombre de messages : 555
Date d'inscription : 31/07/2010
Sujets similaires
» Pm Vigneron
» PM Vigneron
» PM Vigneron
» PM Vigneron
» La Manufacture d'Armes de Paris (MAP) : Histoire des matériels fabriqués
» PM Vigneron
» PM Vigneron
» PM Vigneron
» La Manufacture d'Armes de Paris (MAP) : Histoire des matériels fabriqués
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
