Copie d'une bretelle type Bisley
Réalisation d'une bretelle type Bisley c'est aussi assez proche de la Lewis Gun sling
Les anneaux et la boucle dans des baguettes de soudure Ø3mm.
![Copie d'une bretelle type Bisley 20140310](https://i.servimg.com/u/f56/14/61/61/81/20140310.jpg)
Le tout fini
![Copie d'une bretelle type Bisley 20140311](https://i.servimg.com/u/f56/14/61/61/81/20140311.jpg)
Il a été ardu de trouver une sangle en coton de 5cm de large le cuir provient d'une vielle paire de chaussure bateau les arrêtoirs de gaine cuir sont en laiton tourné ils ont été matés d’un côté voir photo…
les plans du gabarit pour le pliage pour les anneaux et la boucle pour leur réalisation
l'original ici :
http://forums.gunboards.com/showthread.php?156423-No-4-Bisley-sling
L'originale et la copie
![Copie d'une bretelle type Bisley 20140312](https://i.servimg.com/u/f56/14/61/61/81/20140312.jpg)
La noire a les mêmes dimensions que l'originale pourtant elle parait plus petite sur la photo...
Les plans:
![Copie d'une bretelle type Bisley Boucle10](https://i.servimg.com/u/f56/14/61/61/81/boucle10.png)
L'originale et la copie
[![Copie d'une bretelle type Bisley 20140314](https://i.servimg.com/u/f56/14/61/61/81/20140314.jpg)
La noire a les mêmes dimensions que l'originale pourtant elle parait plus petite sur la photo...
Le montage pour le pliage au chalumeau oxyacétylénique:
![Copie d'une bretelle type Bisley 20140315](https://i.servimg.com/u/f56/14/61/61/81/20140315.jpg)

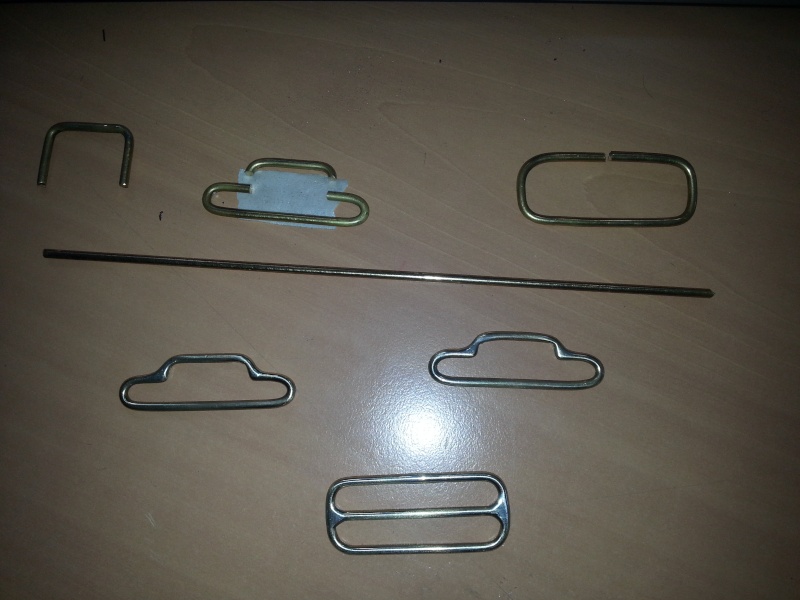

les pièces avant et après brasure:
![Copie d'une bretelle type Bisley 20140316](https://i.servimg.com/u/f56/14/61/61/81/20140316.jpg)
Les anneaux et la boucle dans des baguettes de soudure Ø3mm.
![Copie d'une bretelle type Bisley 20140310](https://i.servimg.com/u/f56/14/61/61/81/20140310.jpg)
Le tout fini
![Copie d'une bretelle type Bisley 20140311](https://i.servimg.com/u/f56/14/61/61/81/20140311.jpg)
Il a été ardu de trouver une sangle en coton de 5cm de large le cuir provient d'une vielle paire de chaussure bateau les arrêtoirs de gaine cuir sont en laiton tourné ils ont été matés d’un côté voir photo…
les plans du gabarit pour le pliage pour les anneaux et la boucle pour leur réalisation
l'original ici :
http://forums.gunboards.com/showthread.php?156423-No-4-Bisley-sling
L'originale et la copie
![Copie d'une bretelle type Bisley 20140312](https://i.servimg.com/u/f56/14/61/61/81/20140312.jpg)
La noire a les mêmes dimensions que l'originale pourtant elle parait plus petite sur la photo...
Les plans:
![Copie d'une bretelle type Bisley Boucle10](https://i.servimg.com/u/f56/14/61/61/81/boucle10.png)
L'originale et la copie
[
![Copie d'une bretelle type Bisley 20140314](https://i.servimg.com/u/f56/14/61/61/81/20140314.jpg)
La noire a les mêmes dimensions que l'originale pourtant elle parait plus petite sur la photo...
Le montage pour le pliage au chalumeau oxyacétylénique:
![Copie d'une bretelle type Bisley 20140315](https://i.servimg.com/u/f56/14/61/61/81/20140315.jpg)
les pièces avant et après brasure:
![Copie d'une bretelle type Bisley 20140316](https://i.servimg.com/u/f56/14/61/61/81/20140316.jpg)
furax- Membre
- Nombre de messages : 88
Age : 67
Localisation : Neustrie & Septimanie
Date d'inscription : 29/03/2009
Rep
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Dans les rayons de la mort chez Leroy merlin tu trouveras de la sangle au mètre même de l'arc en ciel et de la bande caoutchouc pour l'intérieur de la bretelle pour le grip,à pluche
labrocante37- Pilier du forum
- Nombre de messages : 2239
Age : 73
Date d'inscription : 06/12/2010
Re: Copie d'une bretelle type Bisley
très belle réalisation et merci pour les croquis ![salut](/users/2915/75/04/29/smiles/3207067574.gif)
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Si c'est possible,c'est déjà fait. Si c'est impossible ça se fera
Mon Forum : Armes du Paléolithique au XIXème Siècle ---> http://prehistoire-xixeme.forumactif.org/
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Winchester 1866- Pilier du forum
- Nombre de messages : 1213
Age : 75
Localisation : Ile de France
Date d'inscription : 20/11/2012
Re: Copie d'une bretelle type Bisley
pour info les bretelles cuir du mas 45 font la bonne largeur
furax- Membre
- Nombre de messages : 88
Age : 67
Localisation : Neustrie & Septimanie
Date d'inscription : 29/03/2009
Re: Copie d'une bretelle type Bisley
Salut, serait-il possible d'avoir une info sur la longueur de la sangle noire ? Merci ![salut](/users/2915/75/04/29/smiles/3207067574.gif)
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Si c'est possible,c'est déjà fait. Si c'est impossible ça se fera
Mon Forum : Armes du Paléolithique au XIXème Siècle ---> http://prehistoire-xixeme.forumactif.org/
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Winchester 1866- Pilier du forum
- Nombre de messages : 1213
Age : 75
Localisation : Ile de France
Date d'inscription : 20/11/2012
Re: Copie d'une bretelle type Bisley
La longueur brute de la sangle 98 à 100cm une fois cousue avec les plies et les revers la longueur varie entre 92 et 96cm

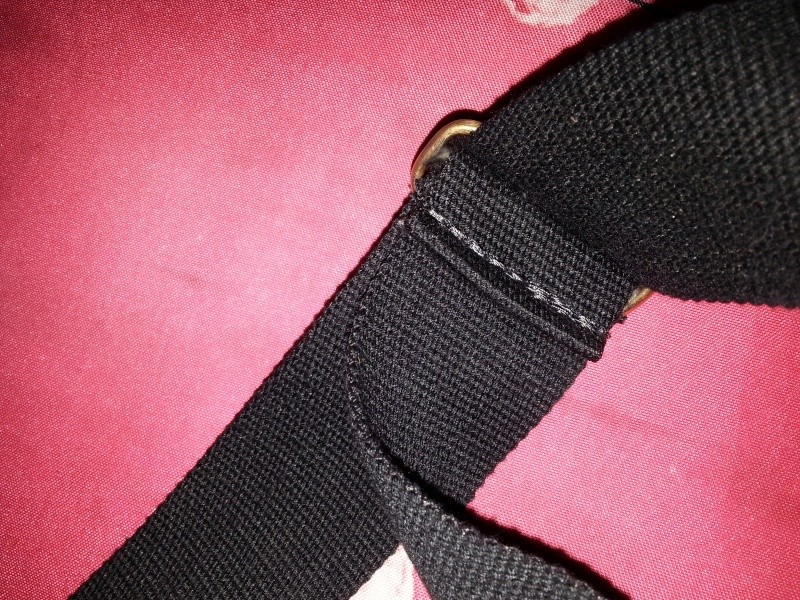

Attention à la couture de la boucle le revers doit être à l’intérieure sinon la sangle glissera voir la photo ci-dessous
![Copie d'une bretelle type Bisley 20141010](https://i.servimg.com/u/f39/11/90/85/72/20141010.jpg)
Pour les sangles en cuir une bretelle de MAS 45 fera l'affaire c'est pile poile la largeur les cotes de longueurs sur la photo
![Copie d'une bretelle type Bisley Sangle10](https://i.servimg.com/u/f39/11/90/85/72/sangle10.jpg)
Attention à la couture de la boucle le revers doit être à l’intérieure sinon la sangle glissera voir la photo ci-dessous
![Copie d'une bretelle type Bisley 20141010](https://i.servimg.com/u/f39/11/90/85/72/20141010.jpg)
Pour les sangles en cuir une bretelle de MAS 45 fera l'affaire c'est pile poile la largeur les cotes de longueurs sur la photo
![Copie d'une bretelle type Bisley Sangle10](https://i.servimg.com/u/f39/11/90/85/72/sangle10.jpg)
furax- Membre
- Nombre de messages : 88
Age : 67
Localisation : Neustrie & Septimanie
Date d'inscription : 29/03/2009
Re: Copie d'une bretelle type Bisley
merci c'est formidable ![salut](/users/2915/75/04/29/smiles/3207067574.gif)
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Si c'est possible,c'est déjà fait. Si c'est impossible ça se fera
Mon Forum : Armes du Paléolithique au XIXème Siècle ---> http://prehistoire-xixeme.forumactif.org/
![salut](/users/2915/75/04/29/smiles/3207067574.gif)
Winchester 1866- Pilier du forum
- Nombre de messages : 1213
Age : 75
Localisation : Ile de France
Date d'inscription : 20/11/2012
Re: Copie d'une bretelle type Bisley
bonjour furax et bravo pour ton travail vraiment tres sympa.
sinon, pour ceux qui comme moi ne se sentent pas capable de le faire, ou n'on pas le temps, ou autre ....
il est toujours possible de se procurer une bretelle de ce type

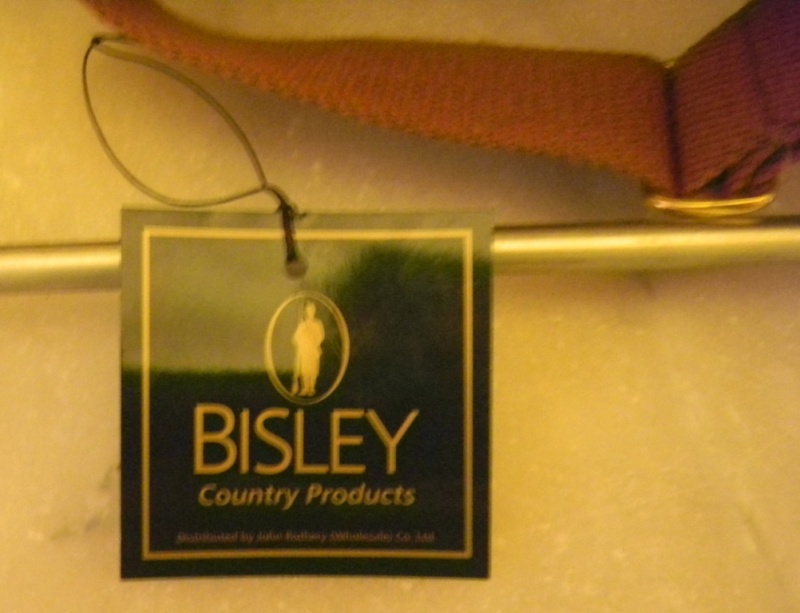

voici ma derniere restauration, une BSA 12 pour laquelle je viens d'offrir une bretelle Bisley 2" English Canvas
![Copie d'une bretelle type Bisley Dscn2925](https://i.servimg.com/u/f39/14/91/65/17/dscn2925.jpg)
![Copie d'une bretelle type Bisley Dscn2926](https://i.servimg.com/u/f39/14/91/65/17/dscn2926.jpg)
![Copie d'une bretelle type Bisley Dscn2927](https://i.servimg.com/u/f39/14/91/65/17/dscn2927.jpg)
![Copie d'une bretelle type Bisley Dscn2928](https://i.servimg.com/u/f39/14/91/65/17/dscn2928.jpg)
![Copie d'une bretelle type Bisley Dscn2929](https://i.servimg.com/u/f39/14/91/65/17/dscn2929.jpg)
je viens juste de la recevoir, achetée sur eBay UK pour 49 euros port inclus
mais ma BSA; elle le vaut bien![drunken](https://2img.net/i/fa/i/smiles/drunken_smilie.png)
sinon, pour ceux qui comme moi ne se sentent pas capable de le faire, ou n'on pas le temps, ou autre ....
il est toujours possible de se procurer une bretelle de ce type
voici ma derniere restauration, une BSA 12 pour laquelle je viens d'offrir une bretelle Bisley 2" English Canvas
![Copie d'une bretelle type Bisley Dscn2925](https://i.servimg.com/u/f39/14/91/65/17/dscn2925.jpg)
![Copie d'une bretelle type Bisley Dscn2926](https://i.servimg.com/u/f39/14/91/65/17/dscn2926.jpg)
![Copie d'une bretelle type Bisley Dscn2927](https://i.servimg.com/u/f39/14/91/65/17/dscn2927.jpg)
![Copie d'une bretelle type Bisley Dscn2928](https://i.servimg.com/u/f39/14/91/65/17/dscn2928.jpg)
![Copie d'une bretelle type Bisley Dscn2929](https://i.servimg.com/u/f39/14/91/65/17/dscn2929.jpg)
je viens juste de la recevoir, achetée sur eBay UK pour 49 euros port inclus
mais ma BSA; elle le vaut bien
![drunken](https://2img.net/i/fa/i/smiles/drunken_smilie.png)
Invité- Invité
Re: Copie d'une bretelle type Bisley
Il me semble avoir la même sur une L. E. N°8
![Copie d'une bretelle type Bisley 20141110](https://i.servimg.com/u/f74/11/90/85/72/20141110.jpg)
![Copie d'une bretelle type Bisley 20141110](https://i.servimg.com/u/f74/11/90/85/72/20141110.jpg)
