Browning M1919 A4 démontage et marquages.

Bonjours à tous,

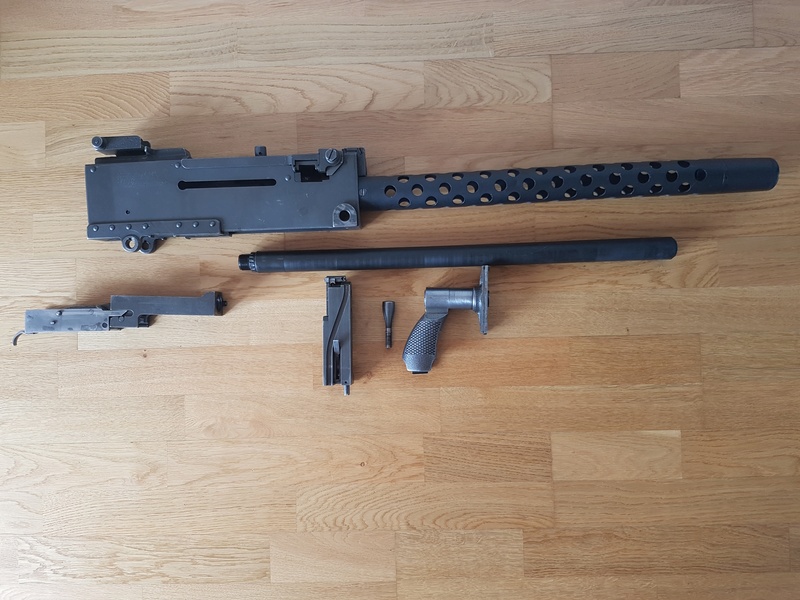

Voici une petite présentation d'une Browning M1919A4
- démontage en partie pour les numéros et divers marquages.

Les informations supplémentaires sont également avec grand plaisir  .

Par contre lors du remontage de l'arme j'ai eu un soucis je m'explique, quand je fais le mouvement de charge la culasse bloque pas. Et il y'a pas de clic à la détente.. mouvement de charge et rien. Pas clic pas boom..Donc j'ai merder ou?! Parce que sa m'énerve

Superbe, faudra que je m'en paye une un jour.....

Pour ton soucis, c'est un peu le symptôme de l'absence de feuillure, canon trop vissé (ou vissé à fond)....dévisse de quelques tours pitetre ??????

Connais pas la calibre 30, je suis plus calibre 50
Ça y ressemble d'ailleur, si c'est le même principe c'est une mitrailleuse armee culasse fermé.

ithaca a écrit:Superbe, faudra que je m'en paye une un jour.....

Pour ton soucis, c'est un peu le symptôme de l'absence de feuillure, canon trop vissé (ou vissé à fond)....dévisse de quelques tours pitetre ??????

Je vais essayer ça de suite.

N'y a-t-il pas un réglage de mise de feu comme sur la 12,7 ?

son fonctionnement semble identique à celui de la 12.mm.
donc réglage de la feuillure à faire aprés chaque changement de canon (cf. jauge "go, no go" dans la doc ci dessous).

https://fr.scribd.com/document/76928174/Browning-Machine-Gun-Cal-30-C-71-126-000-Parts-Identification-Lists-Machine-Gun-7-62mm-C5A1

cette arme est en état de tir ?

capitaine conan a écrit:

https://fr.scribd.com/document/76928174/Browning-Machine-Gun-Cal-30-C-71-126-000-Parts-Identification-Lists-Machine-Gun-7-62mm-C5A1

cette arme est en état de tir ?

Superbe engin dans un état quasi neuf !

Pour ceux qui ont la chance d'habiter et collectionner ailleurs qu'en France oui c'est certainement en état de tir...

ithaca a écrit:Superbe, faudra que je m'en paye une un jour.....

Pour ton soucis, c'est un peu le symptôme de l'absence de feuillure, canon trop vissé (ou vissé à fond)....dévisse de quelques tours pitetre ??????

Merci ithaca effectivement le canon visser à fond. Merci

capitaine conan a écrit:son fonctionnement semble identique à celui de la 12.mm.
donc réglage de la feuillure à faire aprés chaque changement de canon (cf. jauge "go, no go" dans la doc ci dessous).

https://fr.scribd.com/document/76928174/Browning-Machine-Gun-Cal-30-C-71-126-000-Parts-Identification-Lists-Machine-Gun-7-62mm-C5A1

cette arme est en état de tir ?

J'ai pas de feuillure.. Donc à l oeil. Sa dois se trouver normalement sur le marché.

Jäger a écrit:

ithaca a écrit:Superbe, faudra que je m'en paye une un jour.....

Pour ton soucis, c'est un peu le symptôme de l'absence de feuillure, canon trop vissé (ou vissé à fond)....dévisse de quelques tours pitetre ??????

Merci ithaca effectivement le canon visser à fond. Merci

Mes souvenirs de l'armée sont loins mais encore assez présents.
Comme evoqué plus haut, il te faut une jauge Go/No Go permettant le réglage de feuillure de la bête.
Elle est vraiment superbe, bravo

Oui exactement ! Mais j'ai pas cela malheureusement. Je vais à Ciney tout bientôt donc je pense trouver ça la bas.

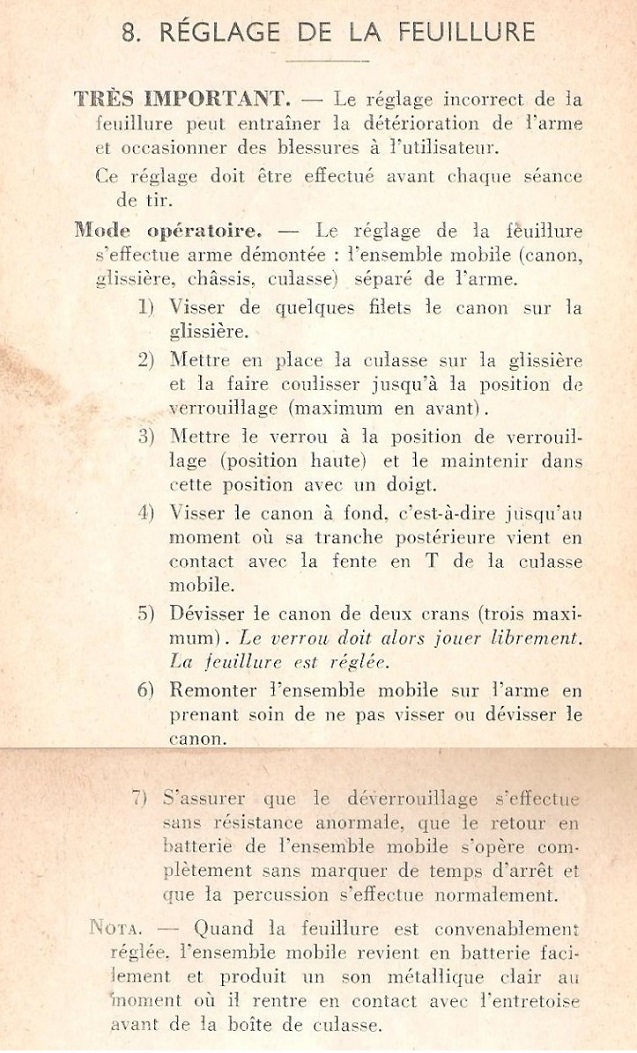

A titre indicatif, pour le réglage de la feuillure sans vérificateur :

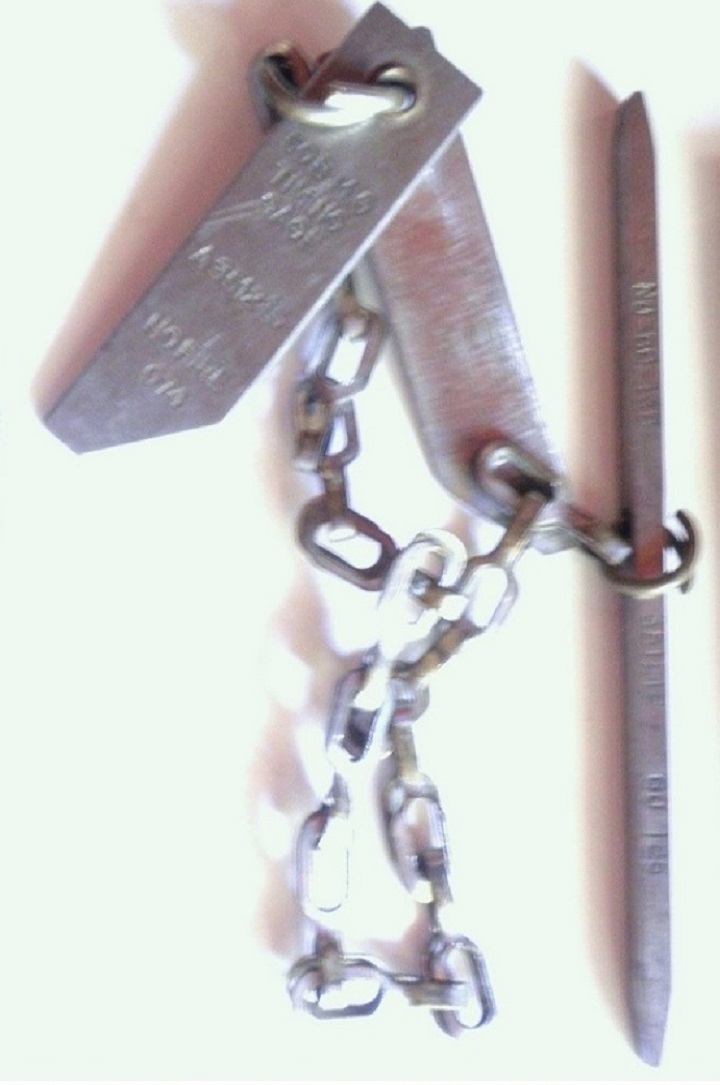

Pour plus de sécurité, utiliser le jeu de vérificateurs : feuillure : GO / NO GO et mise de feu : FIRE / NO FIRE

Jäger a écrit:Je vais à Ciney tout bientôt donc je pense trouver ça la bas.

Sans problème, ce n'est pas rare et peu recherché.

Jäger a écrit:Oui exactement ! Mais j'ai pas cela malheureusement. Je vais à Ciney tout bientôt donc je pense trouver ça la bas.

Je vais regarder mais je dois avoir cette pièce...   et de plus , je vais à Ciney également........

Pour les numéros et marquages auriez vous des informations sur l année de production ? Et divers informations supplémentaires.

Saginaw est le plus gros producteur de 1919A4, avec 367853 exemplaires fabriqués ...

La tienne fait partie d'un contrat passé en octobre 1942 pour 84645 mitrailleuses, dont le block de n° va de 727876 à 812520.

D'après les chiffres de production connus, ton arme doit se situer en fin d'année 1942 (novembre/décembre), les "gros mois" s'étalant d'août 1942 à mars 1943, période durant laquelle 134986 1919A4 furent fabriquées.

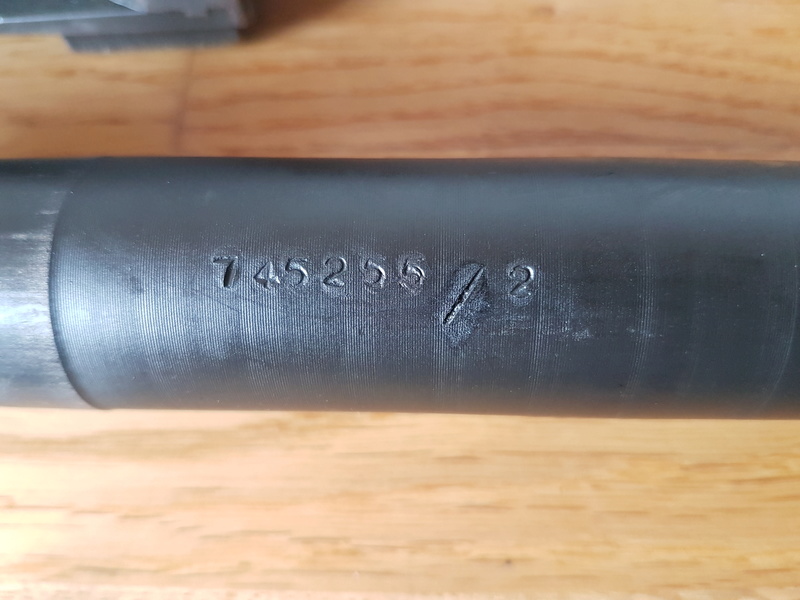

Il n'y a qu'un n° de série : celui figurant dans le marquage du fabricant, que l'on retrouve sur le canon, lequel est le tube n° 2 de l'arme.
Les autres sont des n° de nomenclature ou de dessin pour les pièces détachées.
L'arme est repassée en arsenal (Rock Island Armory), où elle a reçu un nouvel extracteur (C8454-11- RIA).
Ce passage se situe entre le 6-1-1947 et 1958, quand Elmer Bjerke était l'inspecteur en titre (EB sur la boîte de culasse).

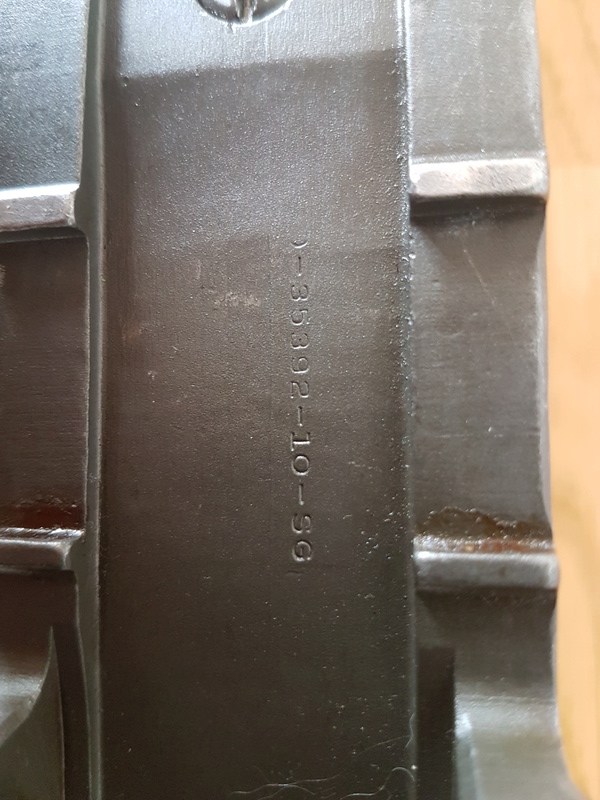

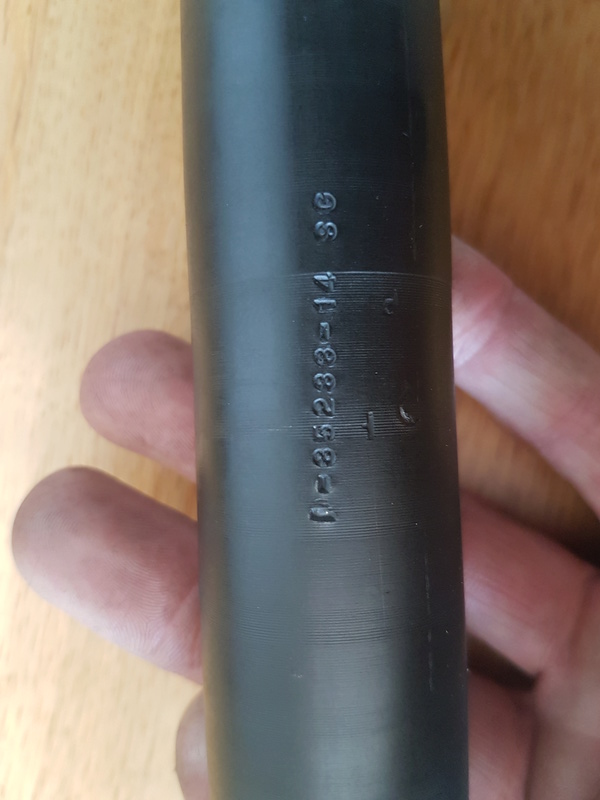

Les pièces dont le n° de nomenclature est suivi de "SG" sont des Saginaw d'origine.
Le verrou, marqué B - 147214 - BA, est une pièce de sous-traitance fournie par Buffalo Arms Co.

Le marquage de l'embout du tube protecteur (718 - DIA) indique que la pièce est du nouveau type, dont l'orifice a été réduit de .870" à ce diamètre (.718") pour la balle M2, par modif en date du 28 juin 1941.

Voilà ce que disent tes photos ...

A+

feder504 a écrit:Saginaw est le plus gros producteur de 1919A4, avec 367853 exemplaires fabriqués ...

La tienne fait partie d'un contrat passé en octobre 1942 pour 84645 mitrailleuses, dont le block de n° va de 727876 à 812520.

D'après les chiffres de production connus, ton arme doit se situer en fin d'année 1942 (novembre/décembre), les "gros mois" s'étalant d'août 1942 à mars 1943, période durant laquelle 134986 1919A4 furent fabriquées.

Il n'y a qu'un n° de série : celui figurant dans le marquage du fabricant, que l'on retrouve sur le canon, lequel est le tube n° 2 de l'arme.
Les autres sont des n° de nomenclature ou de dessin pour les pièces détachées.
L'arme est repassée en arsenal (Rock Island Armory), où elle a reçu un nouvel extracteur (C8454-11- RIA).
Ce passage se situe entre le 6-1-1947 et 1958, quand Elmer Bjerke était l'inspecteur en titre (EB sur la boîte de culasse).
Les pièces dont le n° de nomenclature est suivi de "SG" sont des Saginaw d'origine.
Le verrou, marqué B - 147214 - BA, est une pièce de sous-traitance fournie par Buffalo Arms Co.

Le marquage de l'embout du tube protecteur (718 - DIA) indique que la pièce est du nouveau type, dont l'orifice a été réduit de .870" à ce diamètre (.718") pour la balle M2, par modif en date du 28 juin 1941.

Voilà ce que disent tes photos ...

A+

Bonjour feder504,

Un énorme merci pour vos renseignements précieux.
vous êtes une référence , vraiment impressionnant . Vous avez quoi comme documentations sur les armes ww2? Car sa m'intéresse d'approfondir mes connaissances.

Merci encore, je vous souhaite a tous une excellente journée.

A la bourse de Wavre , un exposant a depuis des mois un coffret contenant des accessoires pour la Browning... belge qui est un copié collé de la Browning US.
Si  vous allez à Ciney fin Octobre... vous trouverez à coup sur cette jauge chez "Harry" dont le stand se trouve généralement dans le grand hall, en bas à gauche dans le sens de la descente... 3 ou 4ième rangée. cet accessoire n'est pas recherché et vous coûtera quelques €.
Bonne chasse
Teufelhund

Effectivement, les "Zouaves" du Stock Américain, sont les seuls à avoir vendus ces coffrets de pièces détachées et matériel d'entretient de cette arme, j'en avais acheté quelques uns à l'époque, vu que je possède cette Mi ! Et comme le dit notre ami pas cher du tout, merci Harry

Jäger a écrit:

Vous avez quoi comme documentations sur les armes WW2 ? Car ça m'intéresse d'approfondir mes connaissances.

Vieil amasseur de doc papier, je m'efforce d'avoir de la doc sur chacune des armes qui m'intéressent, donc, sur les armes WW2, j'ai pas mal de titres, mais sur les mitrailleuses US, je ne peux que conseiller la bible actuelle (il faut toujours dire "actuelle", car un livre est une "bible" l'année de sa parution, mais on ne peut savoir s'il en sortira une meilleure l'année suivante !)

Cette "bible" est donc pour l'instant "The Browning Machine Gun", une série parue chez Collector Grade (les plus beaux livres sur l'armement !). L'auteur est Dolf L. Goldsmith, il y a quatre titres, format 22 x 28 :
- Vol. I : Rifle Caliber Brownings in US Service (celui où la 1919A4 est traitée, mais aussi la 1917 et la A6 ... (2005, 518 pages).
- Vol. II : Rifle Caliber Brownings Abroad (la .30 à l'étranger, et aussi, of course, la .303 et le reste (2006, 367 pages)
- Vol. III : Supporting the Rifle Caliber Brownings (tout ce qu'il y a autour de la .30, affûts, munitions, bandes, maillons, etc. (2008, 456 pages)
- Vol. IV : Semper Fi FIFTY ! ( la .50), co-écrit avec Frank Iannamico, un autre bon spécialiste. (2008, 416 pages)

L'auteur a sorti, en 2013, un complément technique intitulé "Dolf's Notebook", qui est joint à la série comme Volume V, mais édité par Chipotle Publishing, au même format et de même apparence que les Collector Grade (306 pages).

J'en profite pour faire un peu de pub (gratos !) pour Collector Grade Publications, dont le patron, R. Blake Stevens, un Canadien, bosse pratiquement seul (sa femme est son seul assistant !) et n'édite que les livres qu'il juge assez bons depuis 1979, date de la sortie de son premier ouvrage : "North American FALs".
Dans l'interview parue dans le n° V9N8 de la revue "Small Arms Review" en 2014, Blake explique, dans son intéressant parcours, que ses livres sont conçus pour être fréquemment manipulés par des collectionneurs, et qu'ils doivent donc avoir la solidité nécessaire : cahiers cousus, forte couverture, papier solide et de qualité permettant aux photos d'être claires et détaillées.
Il dit aussi sélectionner les auteurs en fonction du sérieux de leur travail.

Ses livres ne sont réédités que s'ils se vendent, car comme il le dit lui-même, il ne veut pas en avoir un stock au fond de son garage !
C'est ainsi que les livres traitant d'armes plutôt confidentielles, ayant mis longtemps à s'écouler, ne seront pas réédités, car Blake a aujourd'hui 70 ans et il songe à sa retraite ... Il faut donc avoir le nez creux et ne pas traîner pour bondir sur certains titres !

N'ayant pris connaissance de ses publications qu'assez tardivement (1992), j'ai laissé filer ceux qui traitaient d'armes ne m'intéressant pas à l'époque (EM-2 anglais et "Bullpup Rifles") ........ je le regrette aujourd'hui, car pour se les offrir, il faut des sous !
Sur les 60 titres sortis, j'en ai quand même 56, dont certains sont devenus, comme on dit, "hard to find" (car "out of print"   ).
Épuisés les "Bren Gun Saga", "The Belgian Rattlesnake" (le FM Lewis), "The Gas Trap Garand", "The Guns of Dagenham" (Lanchester et Sterling), "The SPIW", et même "Proud Promise", sur les semi-auto français, heureusement sorti chez nous, dans notre langue, mais avec une qualité de livre moindre ...
... tous ceux-là, j'ai su les acquérir à temps ...!

La doc .......... ne jamais négliger !

A+

Un grand merci à toi feder504 d avoir eu la bonne idée d amasser toute cette littérature au bon moment, et de nous en faire profiter par l intermédiaire de ce forum qui rassemble quelques pointures que la passion anime et qui en fait un des meilleurs sites francophones.
