Petite creation pour K31 dioptré Empty Petite creation pour K31 dioptré

Message  bx19gt Sam 18 Aoû 2018, 18:14

Ceux qui possedent un K31 trouvent parfois l'insert un peu large

Pour avoir un insert plus petit, en general on retrecit un peu la largeur à coups de lime. Mais comme la lime à épaissir n'existe pas, impossible de revenir en arriere
Impossible egalement de faire des essais pour savoir la largeur qui convient le mieux à son tir

Je possede un imprimante de découpe
Comme j'avais un peu de temps je me suis dit pourquoi ne pas confectionner des inserts qui serait decoupé dans du carton fort

Pour la base, j'ai scanné l'insert de mon K31

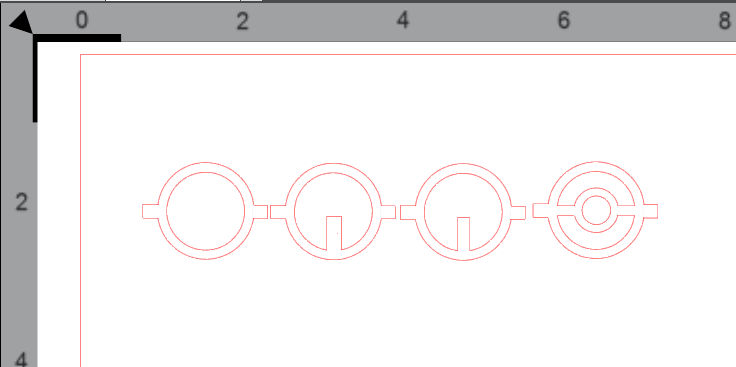

Puis apres un peu de travail dans le logiciel, j'ai obtenu cela. J'en ai profité pour faire un insert à trou

Petite creation pour K31 dioptré Oeilleton

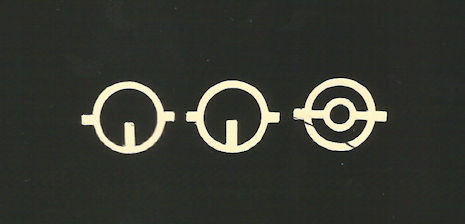

Apres je lancé "l'impression" dans du carton d'une cible ISSF 50 m

Petite creation pour K31 dioptré Oeilletonb


Il ne reste plus qu'à les peindre

bx19gt
Pilier du forum
Pilier du forum

Nombre de messages : 2347
Age : 52
Date d'inscription : 19/10/2015

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  MIMIBOURGUIGNON Sam 18 Aoû 2018, 18:20

bx19gt a écrit:Ceux qui possedent un K31 trouvent parfois l'insert un peu lar

Je possede un imprimante de découpe
Comme j'avais un peu de temps je me suis dit pourquoi ne pas confectionner des inserts qui serait decoupé dans du carton fort

Pour la base, j'ai scanné l'insert de mon K31

Petite creation pour K31 dioptré Oeilletonb

Il ne reste plus qu'à les peindre

Bravo BX  Petite creation pour K31 dioptré 72113 ! Joli boulot  Petite creation pour K31 dioptré 3361380237 !
Voilà une initiative qui va intéresser du monde  Petite creation pour K31 dioptré 142981 Petite creation pour K31 dioptré 142981

------------------------

Mimibourguignon    Petite creation pour K31 dioptré 252398
( le VRAI KIR , c'est d'la crème de cassis à 20 degrés ET du Bourgogne Aligoté, ET RIEN D'AUTRE !!! ) Petite creation pour K31 dioptré 383119171
MIMIBOURGUIGNON
MIMIBOURGUIGNON
Pilier du forum
Pilier du forum

Nombre de messages : 1178
Age : 76
Localisation : Dijon 21
Date d'inscription : 12/10/2017

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  capitaine conan Dim 19 Aoû 2018, 10:22

curieux de voir le travail terminé  Petite creation pour K31 dioptré 72113

capitaine conan
Futur pilier
Futur pilier

Nombre de messages : 911
Age : 62
Date d'inscription : 22/11/2013

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  bx19gt Dim 19 Aoû 2018, 19:14

J'ai realisé une serie d'insert à lame et à trou
Je suis parti de la lame 2.2 jusqu'à 1.5 par palier de 0.1
Pour l'insert à trou, je suis parti d'un trou à 4mm et je suis descendu jusqu'à 3.1mm

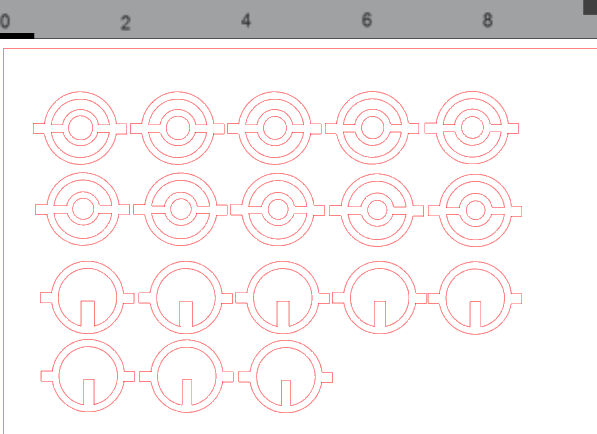

Sur la machine

Petite creation pour K31 dioptré Insert_complet

Et realisé puis peint

Petite creation pour K31 dioptré Insert_realis%c3%a9

bx19gt
Pilier du forum
Pilier du forum

Nombre de messages : 2347
Age : 52
Date d'inscription : 19/10/2015

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  JIEME41 Dim 19 Aoû 2018, 22:42

Il ne te manque plus qu'une imprimante 3D salut
JIEME41
JIEME41
Pilier du forum
Pilier du forum

Nombre de messages : 2464
Age : 65
Localisation : Région Centre
Date d'inscription : 29/05/2018

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  bx19gt Sam 25 Aoû 2018, 12:21

J'ai monté le 2mm ce matin

La visée demande un peu d'adaptation car je suis plus habitué à celle du 2.2mm
Mais ca marche pas mal.
J'ai tiré 30 cartouches et pas constaté de probleme (l'insert est bien protegé dans son tunnel

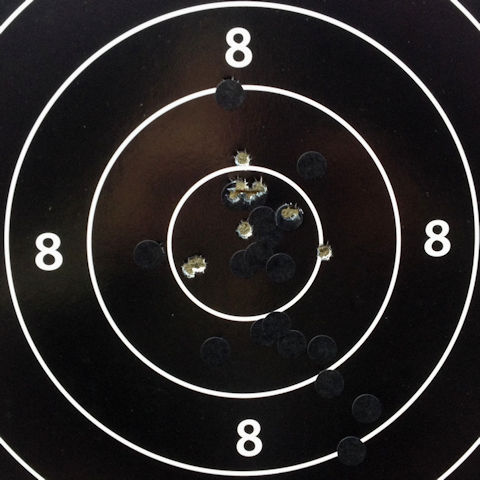

En cible ca m'a donné ca

Petite creation pour K31 dioptré 2_63rs50

bx19gt
Pilier du forum
Pilier du forum

Nombre de messages : 2347
Age : 52
Date d'inscription : 19/10/2015

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  JIEME41 Sam 25 Aoû 2018, 12:52

bx19gt a écrit:J'ai monté le 2mm ce matin

La visée demande un peu d'adaptation car je suis plus habitué à celle du 2.2mm
Mais ca marche pas mal.
J'ai tiré 30 cartouches et pas constaté de probleme (l'insert est bien protegé dans son tunnel

En cible ca m'a donné ca

 Y a pas de justice! Je vais porter plainte.

JM
JIEME41
JIEME41
Pilier du forum
Pilier du forum

Nombre de messages : 2464
Age : 65
Localisation : Région Centre
Date d'inscription : 29/05/2018

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  bx19gt Sam 25 Aoû 2018, 20:11

JIEME41 a écrit:Y a pas de justice! Je vais porter plainte.

JM

J'ai gardé le carton car je n'en fait pas tous les jours des comme ca :)

bx19gt
Pilier du forum
Pilier du forum

Nombre de messages : 2347
Age : 52
Date d'inscription : 19/10/2015

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  JIEME41 Sam 25 Aoû 2018, 20:20

bx19gt a écrit:
JIEME41 a écrit:Y a pas de justice! Je vais porter plainte.

JM

J'ai gardé le carton car je n'en fait pas tous les jours des comme ca :)

On dit ça , on dit ça!
Mais vas y doucement il ne te reste plus que quelques millimètres après tu vas t'ennuyer. Very Happy tongue

JM
JIEME41
JIEME41
Pilier du forum
Pilier du forum

Nombre de messages : 2464
Age : 65
Localisation : Région Centre
Date d'inscription : 29/05/2018

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  jeanhulk Lun 27 Aoû 2018, 05:35

superbe carton qui "reflète" bien le travail apporté Very Happy! l investissement personnel est ici bien représenté et surtout récompensé Very Happy
depuis les derniers "frances" je me suis mis moi auusi a la recherche d un k31 dioptré depuis que je j en ai vu a l oeuvre au 300m mais l oiseau est rare quand meme.
il y en avait un beau sur naturamachin mais pas assez de détails sur le canon (état et précision) car c est un collectionneur qui le vendait Sad Sad
au moins avec ça tu peux te mesurer facilement aux "fusils en plastique" Very Happy Very Happy Very Happy
bonne journée

------------------------

oui mais nous on a un hulk!!!
jeanhulk
jeanhulk
Membre confirmé
Membre confirmé

Nombre de messages : 214
Age : 57
Localisation : lille
Date d'inscription : 18/12/2014

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  Verchère Lun 27 Aoû 2018, 13:23

Il y a aussi la rondelle plexiglass (enfin, polycarbonate) percé d'un trou chanfreiné ; souvent, même pas besoin de noircir le chanfrein.
Ça doit pouvoir se faire à la main (trou à la Dremel), mais le matériau est difficile à travailler sans faire d'éclats (même au tour, c'est bien plus délicat que de l'acier).
Le plus difficile (j'y arrive pas trop) c'est d'avoir un trou parfaitement centré dans un extérieur ajusté pile-poil au tunnel, pour permettre de changer le Ø du trou en fonction de la lumière, en conservant le réglage du dioptre.

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 18998
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  JIEME41 Lun 27 Aoû 2018, 21:28

J'ai regardé sur la Walther LG  4.5 que j'ai en stock depuis que j'ai cessé le tir à 10m en 1985 ou 90??!!
Sur cette carabine est montée donc un dioptre à iris, et un guidon tunnel avec effectivement la possibilité de monter des guidons à barre ou circulaires en verre synthétique.
D'ailleurs à l'époque on mettait un bout d'adhésif sur le tunnel pour que la lumière ne passe pas par la micro fente.

Je me suis toujours demandé si ces éléments de visée pouvaient se monter sur une arme de guerre. Moyennant une adaptation raisonnable.

Je vous ferais une photo de cette carabine, c'était une belle arme.

JM
JIEME41
JIEME41
Pilier du forum
Pilier du forum

Nombre de messages : 2464
Age : 65
Localisation : Région Centre
Date d'inscription : 29/05/2018

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  bx19gt Lun 27 Aoû 2018, 21:34

Sur un IG11, j'ai fait monter un dioptre

Cela donne un look particulier qui n'est pas desagreable.
Le tunnel est au standard Anschutz

Petite creation pour K31 dioptré _DSC7514

bx19gt
Pilier du forum
Pilier du forum

Nombre de messages : 2347
Age : 52
Date d'inscription : 19/10/2015

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  JIEME41 Lun 27 Aoû 2018, 21:56

bx19gt a écrit:Sur un IG11, j'ai fait monter un dioptre

Cela donne un look particulier qui n'est pas desagreable.
Le tunnel est au standard Anschutz

Petite creation pour K31 dioptré _DSC7514

Si standard anschultz, de fortes chances que mon Dioptre WALTHER se monte également.
Par contre pour le tunnel, tu as une reprise de fixation sur le canon. Mon tunnel ne se monterait pas.

Il existait des intercalaires également pour conserver " la visée droite-tête haute", demain je vous ferai une photo.

Tu as mis un sabot de crosse : car crosse un peu courte ou pour absorber le recul?

JM
JIEME41
JIEME41
Pilier du forum
Pilier du forum

Nombre de messages : 2464
Age : 65
Localisation : Région Centre
Date d'inscription : 29/05/2018

Revenir en haut Aller en bas

Petite creation pour K31 dioptré Empty Re: Petite creation pour K31 dioptré

Message  bx19gt Lun 27 Aoû 2018, 22:54

C'est un kit pour dioptrer les IG11
La partie avant se monte sur le canon sans rien toucher
La partie arriere demande le montage d'un rail et donc de percer le boitier.

Pour les puristes quand j'ai fait realiser ce montage, j'ai privilegier un exemplaire en bon etat mais pas collection.

Le sabot est pour allonger la crosse et pour absorber le recul.

bx19gt
Pilier du forum
Pilier du forum

Nombre de messages : 2347
Age : 52
Date d'inscription : 19/10/2015

Revenir en haut Aller en bas
