Message  ruba33 Jeu 12 Fév 2009, 08:07

Bonjour,
J'ai posté il y a peu, un petit résumé sur les lunettes réglementaire du FAL métrique sur mailly. (mon travail est certainement plus adapté à votre forum).

A la demande de Capitaine ivan j'ai recopié le message d'origine

Bonjour,
J'ai essayé de me documenter sur les optiques réglementaires pour le FN FAL métrique et ce n'est pas une mince affaire. N'hésiter pas à faire vos commentaires sur les photos qui suivent et à fournir d'éventuelles corrections et compléments. Je n'ai trouvé que 4 marques, Hensoldt, OIP, FN et KRR, je ne parlerais pas des lunettes à vision nocturne qui sont par leurs tailles monstrueuses et que vous n'utiliserez surement pas en TAR.

lunettes pour FN FAL métrique 110
Soldat Brésilen avec lunette OIP 3,6 de seconde génération, je pensais que cette marque etait utilisée que par l'armée Belge

lunettes pour FN FAL métrique 210
FAL de l'armée Vénézuélienne, montage lunette type STANAG, lunette de marque FN (merci à dxte pour son aide).

lunettes pour FN FAL métrique 310
Soldat de l'armée Belge avec son FAL équipé d'une lunette OIP (société Belge d'Optiques et d'Instruments de Précision). Notez l'appuis joue en cuir.

lunettes pour FN FAL métrique 410
lunettes pour FN FAL métrique 1610
lunettes pour FN FAL métrique Falhol10

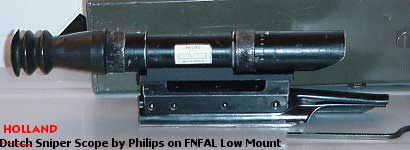

Lunette pour FAL de l'armée Hollandaise, très peu de documentation sur cette optique KRR AI 62 (je ne suis pas sur du model et du type).

lunettes pour FN FAL métrique 510
Fal Para avec lunette Hensoldt ZF24 4x24 model 1. Remarquer la petite plaque métallique au cul du capot présente sur tous les FAL Para et qui permet d'attacher la queue de rat à l'intérieur du capot. Un lien avec quelques photos du model Para http://www.quarterbore.net/forums/showthread.php?p=8118

lunettes pour FN FAL métrique 610
Montage lunette, fabrication Argentine.
lunettes pour FN FAL métrique 710
lunettes pour FN FAL métrique 810
Kit complet, lunette OIP 3,6x de première génération avec le montage spécifique à l'armée Belge. les optiques de génération 2 étaient aussi utilisées avec le même montage.

lunettes pour FN FAL métrique 910
Gros plan sur la lunette OIP de seconde génération, montage avec collier flexible. Le montage à l'avant est cassé, malheureusement ce type de collier ne tient pas dans le temps (témoignage récurant).

lunettes pour FN FAL métrique 1010
En arrière plan une lunette OIP 3,6 de seconde génération avec montage standard, utilisé aussi avec les Hensoldt
Le support 2 et 3 je n’ai pas la traduction exacte « Second and third over-bore mounts of varying eye relief
Et Au premier plan : le montage que seul l’armée belge utilisait.
lunettes pour FN FAL métrique 1110
lunettes pour FN FAL métrique 1210
Plan du montage correct des colliers de type flexible.

lunettes pour FN FAL métrique 1310
lunettes pour FN FAL métrique 1710
Lunette à visée nocturne.

Ce qui serait intéressant est de connaitre pour chaque force armée la marque de la lunette utilisé et les caractéristiques de chacune. Et enfin de répertorier différent type de montage réglementaire.

Allemagne = Hensoldt ZF24 4x24 model 1 montage STANAG
http://www.mg-42.net/G3_hensoldt.htm
Belgique = OIP génération 1 et 2 montage exclusivement utilisé par ce pays avec collier flexible.
Manuel en PDF http://www.ftbe.be/pdf/oip.pdf
Vénézuela = Lunette FN et montage STANAG (norme OTAN)
Brésil = Lunette OIP génération 2
Hollande = KRR AI 62

lunettes pour FN FAL métrique 1410
Réticule lunette OIP de 1er génération.

lunettes pour FN FAL métrique Hensol11
Réticule lunette HENSOLDT ZF24 4*24 Model 1

lunettes pour FN FAL métrique 1510
Lunette de marque FN à ne pas confondre avec les Hensoldt. Image appartenant à dxte du forum Mailly


Dernière édition par ruba33 le Lun 16 Fév 2009, 19:28, édité 5 fois
ruba33
ruba33
Membre
Membre

Nombre de messages : 88
Age : 54
Localisation : PERIGUEUX (24)
Date d'inscription : 11/02/2009

https://red-dot-sight.com/

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty FAL !

Message  Invité Jeu 12 Fév 2009, 08:14

Bravo pour l 'exhaustivité de ce travail de recherche pointilleux !
Anonymous
Invité
Invité


Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  Capitaine ivan Jeu 12 Fév 2009, 09:09

Très belle présentation qui m'intéresse particulièrment car j'ai moi même un fal para argentin.
Serait-il possible de passer l'article en entier avec les photos sur le forum, nous pourrions te poser des questions pour avoir ton avis sur tel ou tel modèle. Encore une fois, c'est un très beau travail.
A+
Capitaine ivan
Capitaine ivan
Administrateur
Administrateur

Nombre de messages : 3779
Age : 69
Localisation : Auvergne
Date d'inscription : 28/12/2008

https://www.tircollection.com

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  ruba33 Jeu 12 Fév 2009, 13:09

Capitaine ivan a écrit:Très belle présentation qui m'intéresse particulièrment car j'ai moi même un fal para argentin.
Serait-il possible de passer l'article en entier avec les photos sur le forum, nous pourrions te poser des questions pour avoir ton avis sur tel ou tel modèle. Encore une fois, c'est un très beau travail.
A+

Votre demande est exaucée.
et merci pour les encouragements. :merci:

11h30 ce jour, je viens de recevoir mon Hensoldt ZF24 4x24 model 1 :bounce:
Ca mérite une petite photo lunettes pour FN FAL métrique 254249

lunettes pour FN FAL métrique Hensol10

Il est pas beau comme ca!?
lunettes pour FN FAL métrique Monfal12


Dernière édition par ruba33 le Jeu 12 Fév 2009, 13:43, édité 1 fois
ruba33
ruba33
Membre
Membre

Nombre de messages : 88
Age : 54
Localisation : PERIGUEUX (24)
Date d'inscription : 11/02/2009

https://red-dot-sight.com/

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  Capitaine ivan Jeu 12 Fév 2009, 13:41

Mille merci,
Dès mon retour at home ce soir j'aurais des questions sur ce qui peut se monter sur un Fal para argentin.
A+
Capitaine ivan
Capitaine ivan
Administrateur
Administrateur

Nombre de messages : 3779
Age : 69
Localisation : Auvergne
Date d'inscription : 28/12/2008

https://www.tircollection.com

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  ruba33 Jeu 12 Fév 2009, 14:20

Capitaine ivan a écrit:Mille merci,
Dès mon retour at home ce soir j'aurais des questions sur ce qui peut se monter sur un Fal para argentin.
A+

Je dirais que pour un FAL PARA Argentin. Il faut une Hensoldt ZF24 4x24 model 1. A vérifier
Le montage est très difficile à trouver, le seul site internet ou il est possible d'en avoir est SARCOINC. Adresse ci-dessous

http://www.sarcoinc.com/stanag.html

Military Stanag mount for Para FAL new condition (smaller quantity available) $195.00 FAL196 NOW $145.00!! These new mounts could have slight scratching from 20 years of storage.
ruba33
ruba33
Membre
Membre

Nombre de messages : 88
Age : 54
Localisation : PERIGUEUX (24)
Date d'inscription : 11/02/2009

https://red-dot-sight.com/

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  Pocomas Jeu 12 Fév 2009, 14:22

Superbe présentation,vraiment très intéressante, un grand :merci:
Pocomas
Pocomas
Administrateur
Administrateur

Nombre de messages : 19447
Age : 69
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  Invité Jeu 12 Fév 2009, 16:40

super mega interessant merci
je sais qu il y a des lunettes sur i-e-a.de mais lemontage?
Anonymous
Invité
Invité


Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  ruba33 Jeu 12 Fév 2009, 17:05

keke a écrit:super mega interessant merci
je sais qu il y a des lunettes sur i-e-a.de mais lemontage?

Oui j'ai vu le capot pour le support de lunette, difficile à dire si elle est réglementaire ou non, je n'ai rien trouvé dans mes docs sur ce type de montage.

Pour un véritable montage type STANAG il y en a un a vendre sur Delcampe (le mien vient de chez lui)
http://collections.delcampe.fr/page/item/id,52988970,var,COPERCHIO-FAL-PORTA-OTTICHE-CON-ATTACCO-STANAG,language,F.html
ruba33
ruba33
Membre
Membre

Nombre de messages : 88
Age : 54
Localisation : PERIGUEUX (24)
Date d'inscription : 11/02/2009

https://red-dot-sight.com/

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  ruba33 Dim 15 Fév 2009, 16:14

Encore quelques photos, je ne m'en lasse pas!

lunettes pour FN FAL métrique Falfam10

Ici une photo d'une petite collection de lunettes appartenant à un américain. Y a bien qu'eux pour tomber dans l'excès à ce point. D'après ce que j'ai compris il achète tous ce qui traîne sur les montages et lunettes pour FAL. Au passage nous retrouvons le montage au 1er plan dont keke nous parlait plus haut.
lunettes pour FN FAL métrique Scopes10

lunettes pour FN FAL métrique Trc411
ruba33
ruba33
Membre
Membre

Nombre de messages : 88
Age : 54
Localisation : PERIGUEUX (24)
Date d'inscription : 11/02/2009

https://red-dot-sight.com/

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  Invité Dim 15 Fév 2009, 16:48

Impressionnant en effet !

J 'aime les Hensoldt.
Anonymous
Invité
Invité


Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  Invité Dim 15 Fév 2009, 16:54

>Je suis pas un fana du Fal, mais il faut reconnaitre que tu nous a fait un sacré boulot! On sent le passionné Very Happy
On se laisserais presque tenté Wink
Anonymous
Invité
Invité


Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  buck84 Dim 12 Fév 2012, 16:38

Salut, trés gros boulot, mais est ce qu'il existe des réplique de ces lunettes en particulier la OIP NEUVES.
A+.
buck84
buck84
Membre
Membre

Nombre de messages : 25
Age : 65
Localisation : 84
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  Invité Dim 12 Fév 2012, 18:30

sur la photo du collectionneur americain à l'extrème gauche c'est un Falo
Anonymous
Invité
Invité


Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  DENAMUR Dim 12 Fév 2012, 18:46

Effectivement l'arme de gauche est un FALO probablement Israélien. Mais pour en revenir aux lunettes, je peut vous parler de ce que je connais, c'est à dire les lunettes régol ABL. N'oublions pas que la première lunette réglo du FAL c'est la lunette second modèle du AFN, avec un tambour de hausse adapté à la 7,62 NATO. Ce qui est présenté ici comme la lunette premier type du FAL est en fait le second modèle ( la lunette courte ). lunettes pour FN FAL métrique 72113 Photos dès que j'aurais un peu de temps Cool

DENAMUR
Pilier du forum
Pilier du forum

Nombre de messages : 2509
Age : 69
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  CLOSDELIF Dim 12 Fév 2012, 18:59

Je me permets d'ajouter ma lunette FN sur Fal FN contrat Luxembourgeois...
lunettes pour FN FAL métrique Fal_fn10
CLOSDELIF
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 22789
Age : 72
Localisation : 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  buck84 Lun 13 Fév 2012, 13:53

Salut a tous, décidément j'ai pas de chance, j'ai posté un sujet sur les lunettes pour FAL L1A1, ce post demande si il existe des lunette réplique des ancienne, que l'on peut utiliser en concours TAR, mais pas de réponses, alors j'essaie là, a savoir que je suis un novice dans le domaine du TAR, je commence juste cette année a m'y interresser, je viens de réserver un FAL.
Merci de vos réponses.
A+.
buck84
buck84
Membre
Membre

Nombre de messages : 25
Age : 65
Localisation : 84
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  CLOSDELIF Lun 13 Fév 2012, 14:41

Bonjour !
Ce post traite des lunettes historiques et uniquement pour FAL métrique.....
Quel type de FAL as tu réservé?
Que recherches tu exactement ?
Pour ta première question, je ne suis pas assez compétant, mais je n'ai pas l'impression qu'il existe ici de répliques des lunette "réglo" de FAL....Peut être simplement parce qu'elles son assez faciles à trouver pour certaines....(AMS Militaria etc....)
CLOSDELIF
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 22789
Age : 72
Localisation : 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  buck84 Lun 13 Fév 2012, 15:06

C'est vrai ce n'est pas un métrique mais un anglais, toutefois les lunettes homologuées sont elles les mêmes?
Je crois, mais je n'en suis pas sur.
A+.
buck84
buck84
Membre
Membre

Nombre de messages : 25
Age : 65
Localisation : 84
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Support Lateral Armee Belge

Message  Invité Mar 01 Mai 2012, 11:03

Bonjour
tout d'abord félicitations pour cette présentation
Je possède un couvercle FAL avec support latéral spécifique armée belge et je ne sais pas comment fixer la lunette sur ce support.
Le schema publié plus haut ne semble pas correspondre à ce type de support car à part les deux grandes ouvertures, il n'y a aucun trou soit fileté, soit prévu pour y passer une vis.
Pourriez vous m'indiquer quels sont les accessoires nécessaires pour la fixation de la lunette.
Merci
Anonymous
Invité
Invité


Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  buck84 Sam 19 Mai 2012, 10:54

Salut, j'ai trouver une lunette hensold G3 mais elle a un montage pour rail, est ce que si j'utilise un rail pica c'est bon pour le tar?
Merci A+.
buck84
buck84
Membre
Membre

Nombre de messages : 25
Age : 65
Localisation : 84
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

lunettes pour FN FAL métrique Empty Re: lunettes pour FN FAL métrique

Message  AAF Mer 07 Oct 2020, 22:06

ruba33 a écrit:Bonjour,
J'ai posté il y a peu, un petit résumé sur les lunettes réglementaire du FAL métrique sur mailly. (mon travail est certainement plus adapté à votre forum).

A la demande de Capitaine ivan j'ai recopié le message d'origine

Bonjour,
J'ai essayé de me documenter sur les optiques réglementaires pour le FN FAL métrique et ce n'est pas une mince affaire. N'hésiter pas à faire vos commentaires sur les photos qui suivent et à fournir d'éventuelles corrections et compléments. Je n'ai trouvé que 4 marques, Hensoldt, OIP, FN et KRR, je ne parlerais pas des lunettes à vision nocturne qui sont par leurs tailles monstrueuses et que vous n'utiliserez surement pas en TAR.

lunettes pour FN FAL métrique 110
Soldat Brésilen avec lunette OIP 3,6 de seconde génération, je pensais que cette marque etait utilisée que par l'armée Belge

lunettes pour FN FAL métrique 210
FAL de l'armée Vénézuélienne, montage lunette type STANAG, lunette de marque FN (merci à dxte pour son aide).

lunettes pour FN FAL métrique 310
Soldat de l'armée Belge avec son FAL équipé d'une lunette OIP (société Belge d'Optiques et d'Instruments de Précision). Notez l'appuis joue en cuir.

lunettes pour FN FAL métrique 410
lunettes pour FN FAL métrique 1610
lunettes pour FN FAL métrique Falhol10
Lunette pour FAL de l'armée Hollandaise, très peu de documentation sur cette optique KRR AI 62 (je ne suis pas sur du model et du type).

lunettes pour FN FAL métrique 510
Fal Para avec lunette Hensoldt ZF24 4x24 model 1. Remarquer la petite plaque métallique au cul du capot présente sur tous les FAL Para et qui permet d'attacher la queue de rat à l'intérieur du capot. Un lien avec quelques photos du model Para http://www.quarterbore.net/forums/showthread.php?p=8118

lunettes pour FN FAL métrique 610
Montage lunette, fabrication Argentine.
lunettes pour FN FAL métrique 710
lunettes pour FN FAL métrique 810
Kit complet, lunette OIP 3,6x de première génération avec le montage spécifique à l'armée Belge. les optiques de génération 2 étaient aussi utilisées avec le même montage.

lunettes pour FN FAL métrique 910
Gros plan sur la lunette OIP de seconde génération, montage avec collier flexible. Le montage à l'avant est cassé, malheureusement ce type de collier ne tient pas dans le temps (témoignage récurant).

lunettes pour FN FAL métrique 1010
En arrière plan une lunette OIP 3,6 de seconde génération avec montage standard, utilisé aussi avec les Hensoldt
Le support 2 et 3 je n’ai pas la traduction exacte « Second and third over-bore mounts of varying eye relief
Et Au premier plan : le montage que seul l’armée belge utilisait.
lunettes pour FN FAL métrique 1110
lunettes pour FN FAL métrique 1210
Plan du montage correct des colliers de type flexible.

lunettes pour FN FAL métrique 1310
lunettes pour FN FAL métrique 1710
Lunette à visée nocturne.

Ce qui serait intéressant est de connaitre pour chaque force armée la marque de la lunette utilisé et les caractéristiques de chacune. Et enfin de répertorier différent type de montage réglementaire.

Allemagne = Hensoldt ZF24 4x24 model 1 montage STANAG
http://www.mg-42.net/G3_hensoldt.htm
Belgique = OIP génération 1 et 2 montage exclusivement utilisé par ce pays avec collier flexible.
Manuel en PDF http://www.ftbe.be/pdf/oip.pdf
Vénézuela = Lunette FN et montage STANAG (norme OTAN)
Brésil = Lunette OIP génération 2
Hollande = KRR AI 62

lunettes pour FN FAL métrique 1410
Réticule lunette OIP de 1er génération.

lunettes pour FN FAL métrique Hensol11
Réticule lunette HENSOLDT ZF24 4*24 Model 1

lunettes pour FN FAL métrique 1510
Lunette de marque FN à ne pas confondre avec les Hensoldt. Image appartenant à dxte du forum Mailly


Un grand merci pour le partage.
Très instructif, particulièrement pour un non-connaisseur en FAL, comme moi. salut

AAF
Membre
Membre

Nombre de messages : 10
Age : 60
Date d'inscription : 26/09/2020

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
