gong TAR pour .22 SA à 50m

voila je cherche des infos sur les dimensions de cette ciblerie , je n'ai malheureusement trouver que le diamètre des gongs 115mm , pour le reste nada

notre club (privé ) n'a pas d'énormes moyens par contre des membres plein de bonnes volontés qui peuvent récupérer de ci de la de quoi réaliser cette ciblerie

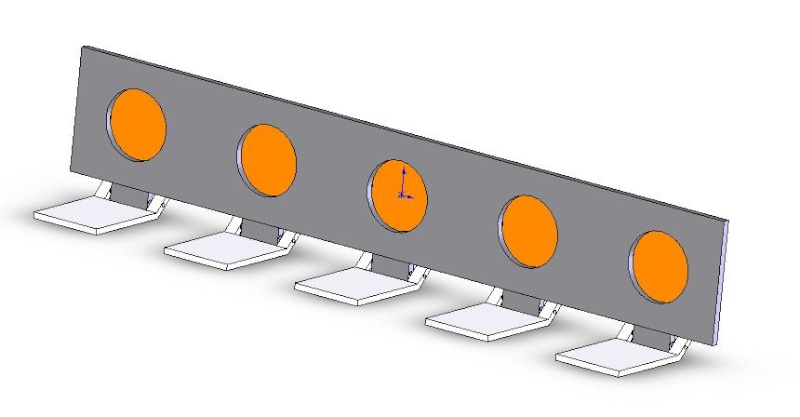

pour ma part j'ai commencer à dessiner un truc :



et je m'engage à fournir les 3D et plans a ceux qui les voudront (dans le même but que nous...non lucratif)

par contre j'ai besoin de connaitre l'entre-axe entre les gongs (identique a ceux du biathlon) ok mais c'est quoi?
et si jamais ya imposition du système de relevage une fois la série terminée: câble , électrique, opération du saint esprit etc ...

merci pour le retour

ps: pour les "grosso" si le post n'est pas à la bonne place merci de le laisser non j'déconne

sur le site de la fédé c'est pas marqué ????????
pour le relevage c'est assez simple
une barre de fer rond coudé a chaque extremité ayant le meme axe de rotation que les gongs et un bras de levier pour relever avec une ficelle
relevage du pas de tir pour plus de rapidité

prevoir pour les gongs de d 115 un acier assez dur,identique aux sylhouettes métaliques
(creusabro)ou tole a godets de tracto
5 ou 6 mm d'épaisseur
je pense que les gongs ne doivent pas etres noyés dans une tole comme le croquis si dessus

Rien n'est arreté au niveau de la commission TAR.
La discipline reste à ce jour en demonstration.
C'est peut etre un peu prématuré de se lancer dans un dispositif couteux.
S.Lariflette

rien sur le site de la FD mais il est tellement bien fait j'ai peut-être mal chercher

bon la partie grise est en acier à blindage 10 mm d'épaisseur les trous découpés laser

les gongs sont carrer ont a pas besoin qu'ils soient rond vue que la tôle devant est découpé pile poil +/- 0.01 mm de précision
après pour les gongs on avaient pensé à de l'alu en 5 mm d'épais et "interdire" les balles chemisé hight speed type mini mag ou stinger

ensuite si on touche un gong la partie devant vient masquer le trou (même couleur que la tôle "grise" ) le gong est retenue par un aimant et pour le "reset" on a un vérin électrique avec une barre qui les relèves tous

mais bon l'entraxe ...pas le virus hein c'est combien

Lariflette ya rien de couteux que de la recup et de la bonne volonté, d'accord c'est pas fait au niveau FD mais bon si on reste tous comme des moutons ya jamais rien qui bouge

depuis que j'ai refiler un coups de barbouille sur les silhouettes métalliques au stand , maintenant on les voient si bien que le pas de tir est occupé en permanence!!!!
je pense que les "gong" attirent beaucoup de tireur, moi d'ailleurs j'ai une .22 SA mais pas un modèle "homologué" TAR pourtant je m'éclate avec sur les silhouettes

le plaisir avant tout

comme truc simple et pas cher? je suis interessé du prix de revient de l'objet
une solution: quand on tire sur le cinquieme gong les 4 autres reviennent a leur place
systeme 10 m plomb

expresso a écrit:voila je cherche des infos sur les dimensions de cette ciblerie , je n'ai malheureusement trouver que le diamètre des gongs 115mm , pour le reste nada

notre club (privé ) n'a pas d'énormes moyens par contre des membres plein de bonnes volontés qui peuvent récupérer de ci de la de quoi réaliser cette ciblerie

pour ma part j'ai commencer à dessiner un truc :



et je m'engage à fournir les 3D et plans a ceux qui les voudront (dans le même but que nous...non lucratif)

par contre j'ai besoin de connaitre l'entre-axe entre les gongs (identique a ceux du biathlon) ok mais c'est quoi?
et si jamais ya imposition du système de relevage une fois la série terminée: câble , électrique, opération du saint esprit etc ...

merci pour le retour

ps: pour les "grosso" si le post n'est pas à la bonne place merci de le laisser non j'déconne

Pour relever les dimensions, et au vue de ta localisation, je peu te mettre en contact avec un club de tir qui possède une ciblerie biathlon ; et te passer les coordonnées de mon père via mp pour arranger une petite visite.

Mârsi Spingfield1903 j'attends ton MP...............selestat , obernai ou haguenau

pour JLH4590, ben pas cher veut dire récup à 100 % pour la matière première et les composants et de la perruque pour les # usinages nécessitants des moyen lourd après un peut de temps de 2 ou 3 membres du club pour la finition et l'installation

donc invest à 0 hormis deux trois vis et 2 pots de peinture (1 noir et 1 blanc)

pour le relevage on a deja un vérin électrique donc il actionnera la barre de relevage et puis si on veux avoir un système qui permette de faire un petit chalenge alors imagine si personne ne la touche cette 5eme cible , je peux t'assurer que des boulets qui disent savoir tirer y'en a dans tout les clubs

la semaine dernière y'en avait deux avec des 40sw qui arrosaient tout sauf la cible(C50) à 25 m alors touché un gong de 115 mm à 50 m

Très intéressant ton projet. Dès que tu as toutes les informations je suis preneur. Dans mon club on a une équipe de retraités qui ne comptent pas leur temps pour nous fabriquer des gongs, refaire les buttes du 200 mètres, etc..... Ils sont vraiment super et oeuvrent dans l'ombre pour que les autres puissent s'adonner à leur loisir préféré.

Je pense qu'on ne les remercie pas assez de tout ce travail de fourmis, ils ne cherchent pas les titres, ni les honneurs, juste un investissement pour la collectivité.

Sans être retraité, tu fais partie Expresso de ces bénévoles qui méritent vraiment qu'on leur tire un coup de chapeau. C'est chose faite.
A+

merci cap'tain Ivan :armataz2:
mais je suis pas seul j'ai l'adjudant Alain67 qui me file un coup de main.....

RE, le mp avec les coordonées du paternel est dans le tuyau
Il ne te reste plus qu'à téléphoner, convenir d'un rdv, puis de mesurer et photographier la ciblerie biathlon du club... à Bois l'Abbesse donc du côté de Sélestat

Un "officiel" m'a dit au Grand Prix de France que ce qui bloquait encore l'officialisation de la discipline, c'était la normalisation de la ciblerie. La Fédé souhaite, avant de lancer définitivement, être capable de stipuler à chaque ligue le cahier des charges précis du biniou.

En attendant, pour l'entraînement, vu qu'on connaît la taille des gongs, suffit juste de construire un truc qui se relève vite et bien à distance à 50m, en veillant bien à ce que la barre de relevage retombe bien au sol après relevage. A Chinon ce n'était pas toujours le cas (et là c'était dur de faire tomber les gongs !)

merci de l'info Riresque
je pense que partir sur la base de ce qui existe pour le biathlon me parait raisonnable en terme de coup pour les clubs, si t'as toujours des contacts avec gens de la fédé fait leur passer le message qu'un club peut "investir" dans une ciblerie "double" emploi biathlon et TAR mais si pour 3 ou 4 mm a gauche a droite il en faut 2 la c'est moi sur !

A ceux qui connaisse des "officiels" du TAR faite leur passer le message que la "base" suis et est même plutôt moteur pour cette nouvelle discipline .............et si il faut je veux bien leur donner les plans de la mienne

:

D'ailleurs il ne serait pas idiot du tout qu'au lieu de gong en métal la fédé ce décide pour ce type de ciblerie bien plus "safe" d'emploi...

Toute mes excuses Springfield

En voulant "citer" un passage de ton message je me suis trompé de bouton et j'ai appuyé sur éditer!!! et j'ai zappé ton message.

Pas grave

Je reprends, il existe une alternative au gong métal (en dehors de soucis de dimension) il s'agit de cible en polymère qui ce présente sous diverse forme : ronde, carré, bouteille, popper, quille plus l'assortiment pour le C.A.S., elles sont dispo. en plusieur couleurs et dimensions.

Comparé à des cibles en métal elles offres plusieurs avantages : Aucun risque de ricochet / retour (la balle passe à travers même en .22LR), toute sorte de calibre utilisable, pas besoin de peinture, pas de rouille, pas d'écorchure lors de manipulation, et d'un poids bien plus faible donc aisément transportable.

Elles peuvent être installer de façon à tomber, ce balancer, fixer ou non avec dipositif de relevage ou non... Bref de multiple possibilité de tir récréatif ou d'entraînement à une discipline.

Pour les installer sur un pas de tir, un simple tréteaux munis d'une planchette d'environs 8 cm de large suffit, on peu biensur en disposer plusieurs !!!

Voilà une photo du bouzin, que j'ai bricolé en moins de 10 minutes pour Springfield junior, il s'éclate avec ma petite Erma en .22LR à faire tomber, bouger les cibles...



Les liens :

http://www.newboldtargets.com/

Chez Triebel : http://www.triebel.de/zubehoer/actiontab.htm

C'est aussi dispo, mais malheuresement en partie seulement chez ESP.

Pour finir, et bien oui la fédé ferait un très bon choix en passant à ce type de ciblerie en polymère en lieu et place de cible métal...


Siouplaît M. Crozet pas tout éffacé merki

tout a fait d'accord sur les matériaux "safe" mais bon même sans tête cuivrée ça reste une balle plomb sur de la .22 et du plomb a 300m/s sur du plastique le vainqueur est ............le plomb

javais pas lu tes lien avant le post


je reste septique (utilisant les "plastiques" dans mon métier depuis une vingtaine d'année) après je ne connais pas la composition exacte de leur matière enfin bon si ça résiste à 1000 ou 2000 coups en 9mm alors pour de la .22 ya pas de soucis.

maintenant ça fous en lair mon objectif cout zéro à 25€ le gong

Le polymère qui les composent est très souple (il doit y avoir une bonne proportion de latex), on le tord facilement à la main alors que la cible fait un bon centimètre d'épaisseur, c'est très réactif même avec de la .22 LR, et plus gros c'est encore mieux... Pour le coût environs 40 € pour les taille les plus grandes...

Je suis en contact avec Newbold, pour une éventuelle commande groupée... @+

Ah ben non alors !! Il faut conserver le "ding !" du gong touché ! c'est quand même le charme de la discipline, et ça stresse le voisin de l'entendre chez son voisin ! :twisted:

Riresque a écrit:Ah ben non alors !! Il faut conserver le "ding !" du gong touché ! c'est quand même le charme de la discipline, et ça stresse le voisin de l'entendre chez son voisin ! :twisted:

Cdt, alain

Il est vrai que le "ding" d'un gong métal est sympa... Mais malgré la pratique du TAR, ce type de ciblerie fait encore "peur" à pas mal de président et/ou comité qui craigne des problèmes de ricochet / retour et de bruit ; les cibles polymères offrent donc une alternative plus sécurisante, qui de plus est à la porter de tous et facilement transportable / modulable.

Alternative pour Riresque (afin de stresser les voisins)



Moi je ne stresse jamais les voisins..... je rate exprès les gongs.....

que tu touche ou que tu rate dans une cible biathlon ou TAR t'as toujours un bruit métallique car autour du gong ya une tôle ou alors t'est loin très loin

et puis l' Éric hochet tu ne doit pas en avoir avec les mun plomb "homologuer" dans ton club(pas de stinger ou autre HS) on parle bien de tir en stand hein?
pas du pliking sauvage dans le jardin ou le champ du voisin non pas le tien Alain

Perso. les seuls retours que j'ai vécu (deux !!!) l'ont été avec une balle plomb AZ RN de 230 grains tirée sur une boîte de conserve posée au sol à une vingtaine de mètre, la seconde avec une 9 para fmj Federal tirée à 15 m sur un popper...

Par contre pour des tirs à courtes distances, sous 5 mètres je ne fait jamais tirer sur des cibles métalliques à l'arme de poing (9x19) et 25 mètres au FA (5.56), que de la cible papier-carton ou en polymère


P-S : Pour stresser le tireur il ya un truc très sympa aussi : Les crécelles, surtout manipuler par les gamins de l'école de tir :twisted:

Pour avoir tiré assez souvent de la balle plomb en 9 para, 45ACP et 38SP sur des gongs entre 7 et 15m, je peux dire que les retours, ça arrive.
Pas avec beaucoup de force mais de quoi faire une petite entaille sur le front ou la joue. Lunettes obligatoires et casquette conseillée.
