Les variations sur les GEW88 Empty Les variations sur les GEW88

Message  vivelacolo Mer 21 Déc 2011, 09:53

Pour faire suite a l'excellente presentation de Helix sur le 88
http://tir-collection.forumactif.org/t9494-gewehr-88
Je viens vous presenter quelques unes des variations effectuees par certains des pays qui utiliserent les Gew 88.
Les variations sur les GEW88 DSC_0459

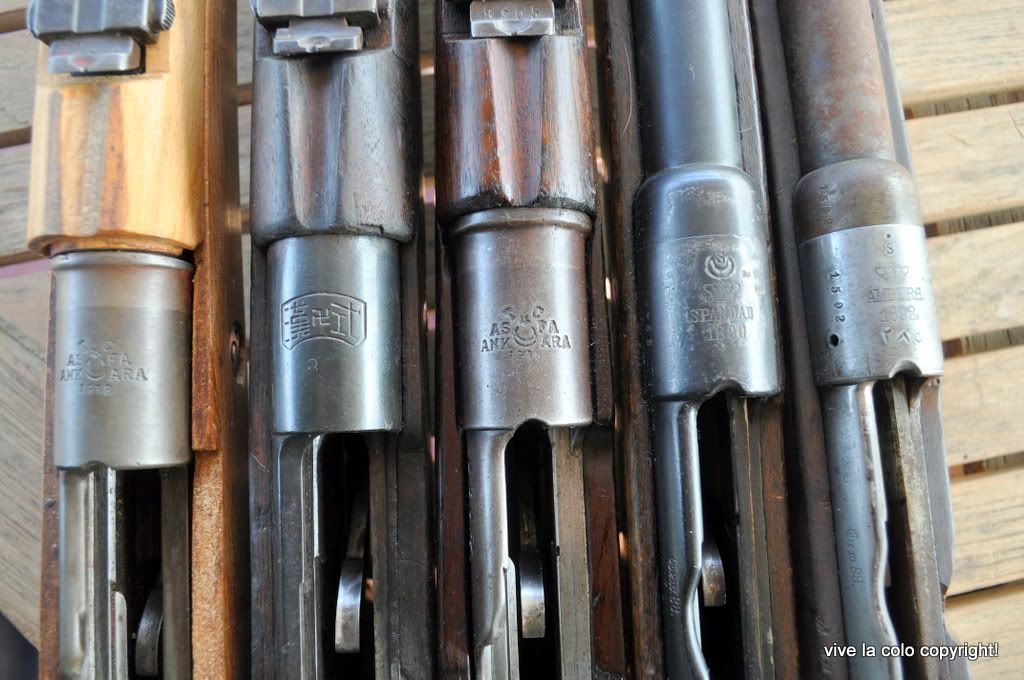

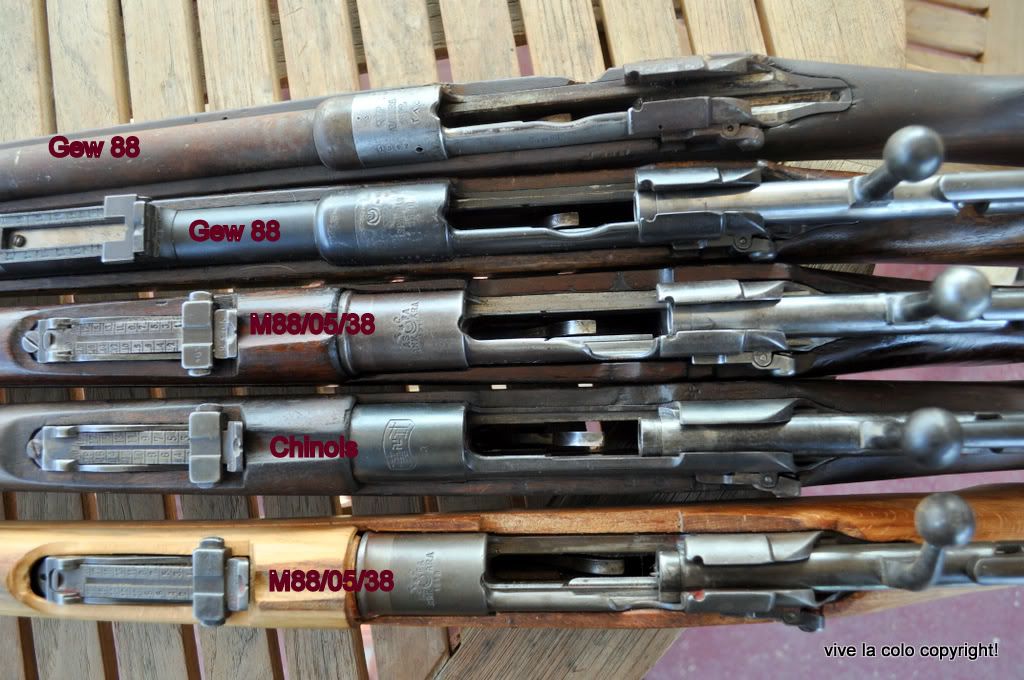

En l'occurence la Turquie avec le 88/05/38, et la Chine avec le Hanyang 88.
Les variations sur les GEW88 DSC_0450
Les variations sur les GEW88 DSC_0454
La Turquie apres la premiere guerre, avait en surplus d'enormes quantites de Gew 88. Comme les Turcs ne se debarassent jamais de leur materiel de guerre, il fut decide que tout ces 88 retourneraient en arsenal pour etre modernises. Beaucoup garderent toutefois leur configuration originale avec l'ajout du croissant sur le boitier, juxtapose aux marques de l'Empire Germanique. Les autres furent fortement modifies.
L'arsenal d'Ankara etait en charge de la modification. Les marques Allemandes sur les boitiers et autres pieces furent effacees et remplacees par des marques turques. Le manchon de refroisissement du canon fut elimine, le canon remplace par un canon plus lourd du style G98 en calibre 8X57 mauser .323. Une nouvelle hausse. Les bois remplaces par des bois similaires au modele 1903 avec une poignee pistolet et un disque pour demonter la culasse similaire a celui du G98. Ces modifications furent effectuees a la fin des annees 30, d'ou la nouvelle terminologie pour la nouvelle arme 88/05/38.

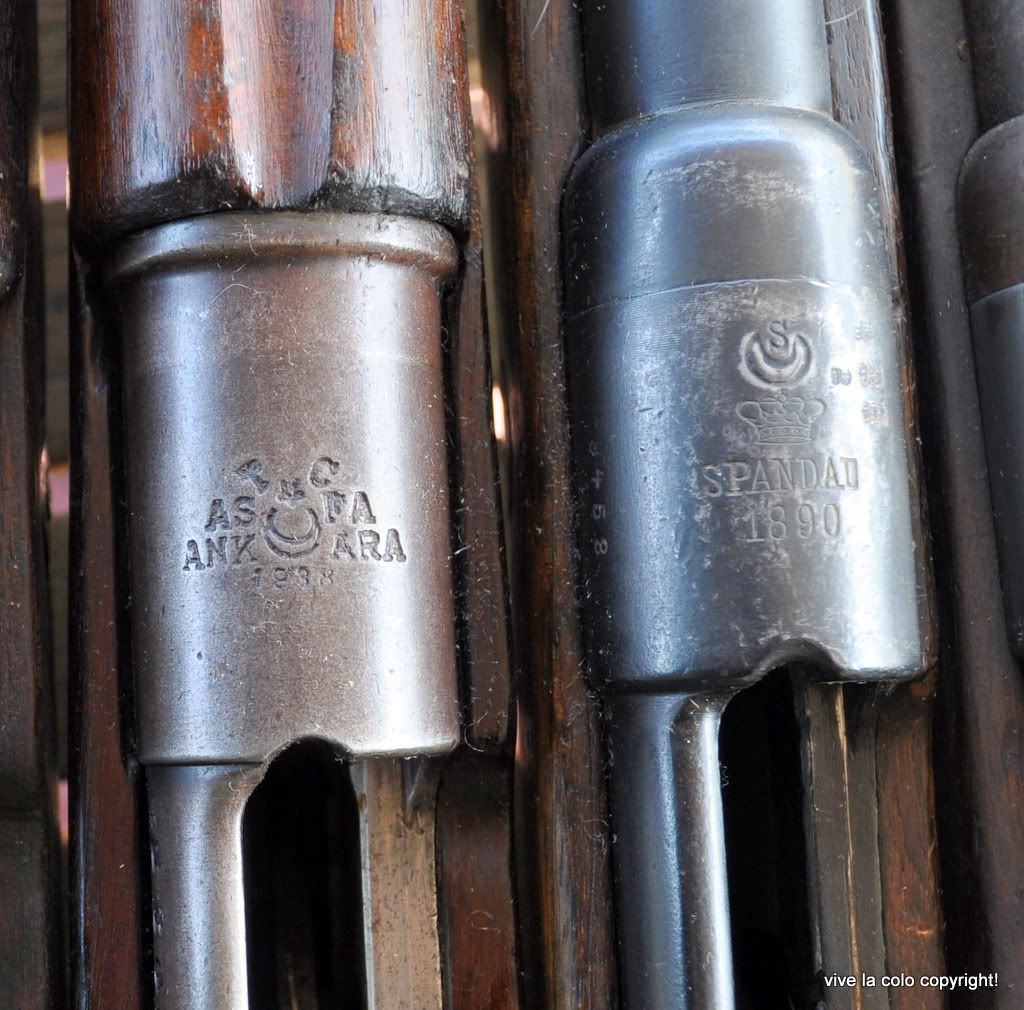

Un 88 dans sa configuration d'origine marque du croissant et un 88/05/38
Les variations sur les GEW88 DSC_0454-1
Les marques
T*C
AS croissant FA.... ASFA ou ASkari FAbrika qui signifie fabrique militaire
Ankara... pour ankara fabrique de fusils situee dans le quartier de Kirikale a Ankara
1938.... l'annee ou la transformation a eu lieu.

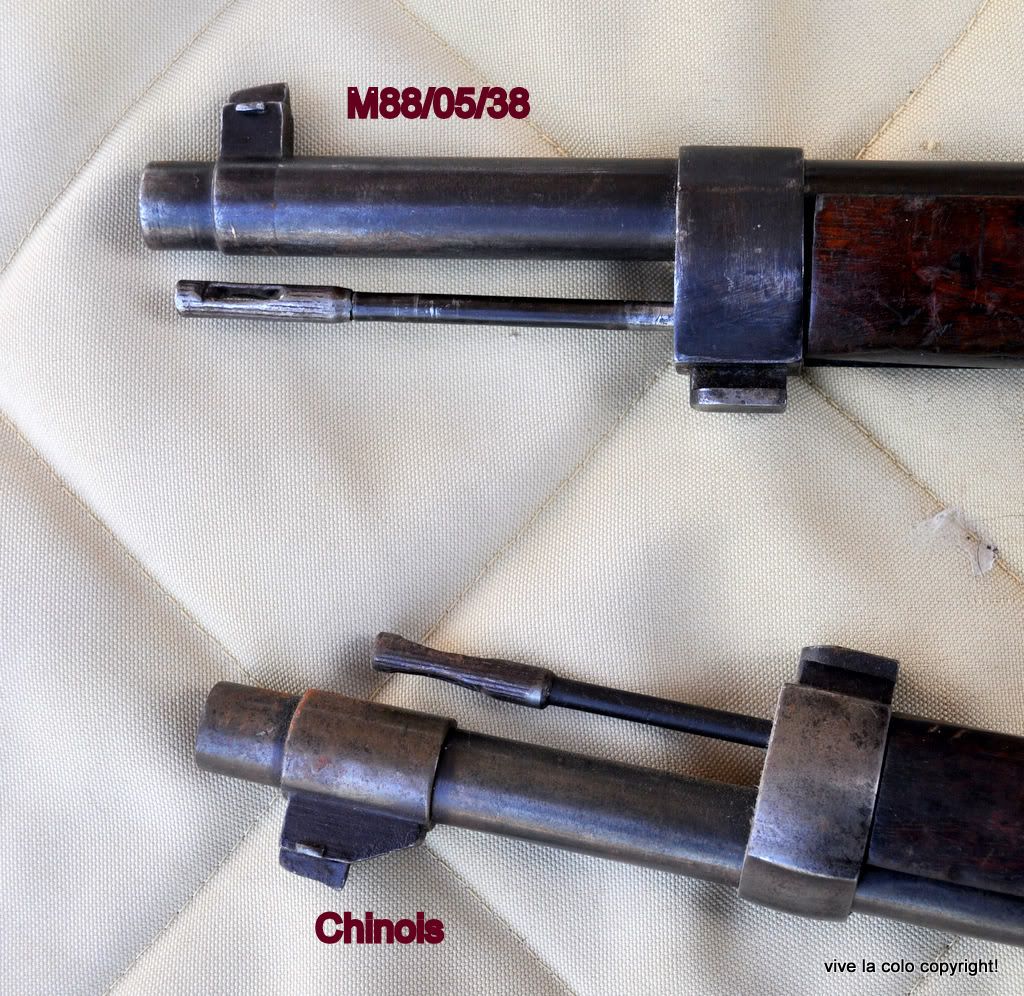

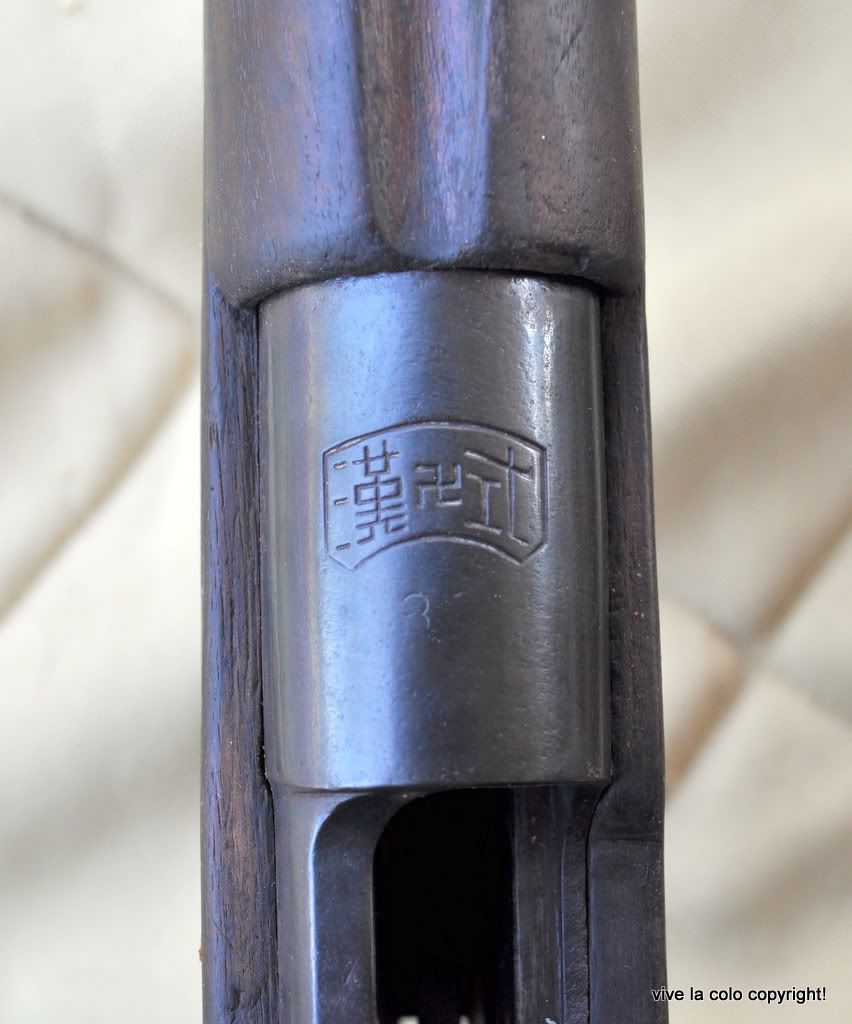

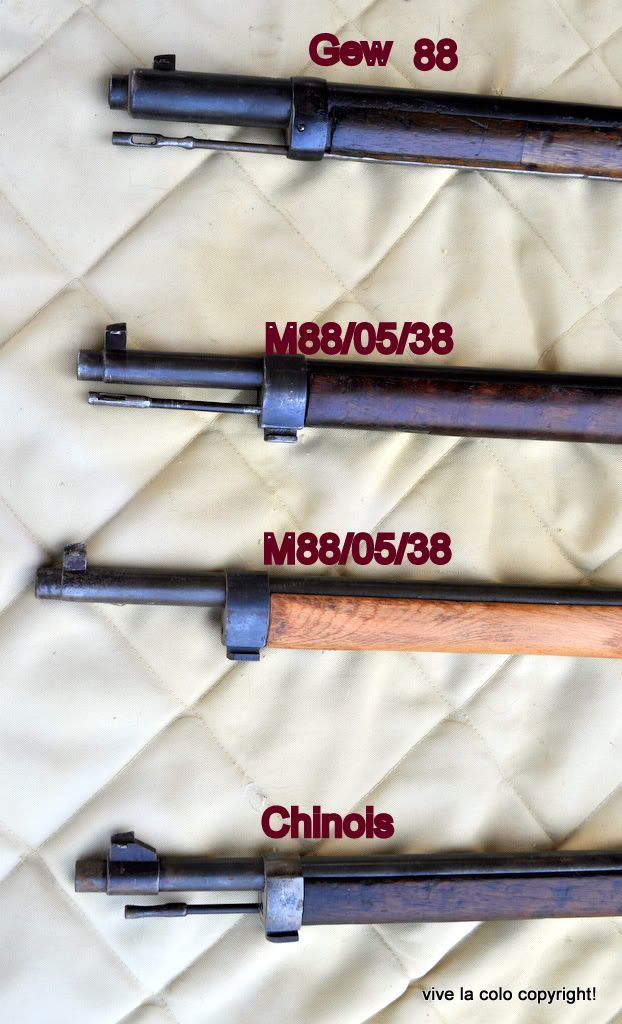

Les Chinois avaient aussi acquis beaucoup de 88, a partir de 1895 il commencerent, a l'arsenal de Hanyang, a fabriquer leur version du 88, Les transformation tres similaires a celles des Turcs. Ces armes furent produites a Hanyang jusqu'a 1947 et resterent en service jusqu'aux annees 60.
Les variations sur les GEW88 DSC_0467
Les variations sur les GEW88 DSC_0468-1
Les variations sur les GEW88 DSC_0462
Best regards
Robert Olivier







vivelacolo
vivelacolo
Pilier du forum
Pilier du forum

Nombre de messages : 1028
Age : 78
Localisation : San Pascual Valley
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Les variations sur les GEW88 Empty Re: Les variations sur les GEW88

Message  DENAMUR Mer 21 Déc 2011, 11:10

Très intéressant la version Chinoise, jamais vu çà Shocked

DENAMUR
Pilier du forum
Pilier du forum

Nombre de messages : 2507
Age : 69
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Les variations sur les GEW88 Empty Re: Les variations sur les GEW88

Message  Invité Mer 21 Déc 2011, 12:49

J'avais entendu parler de la version "made in China" sans en avoir jamais vu. Par contre j'avoue avoir un faible pour la version turque, modèle 38 Les variations sur les GEW88 732574
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Les variations sur les GEW88 Empty Re: Les variations sur les GEW88

Message  HELIX Mer 21 Déc 2011, 22:00

Les variations sur les GEW88 72113

Alors là franchement Robert vous nous gattez vraiment avec ce sujet à la fois passionnant et très documenté.
Vous recommencez tant que vous voulez. Les variations sur les GEW88 732574

Les variations sur les GEW88 242827 Les variations sur les GEW88 335982 Les variations sur les GEW88 335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25191
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Les variations sur les GEW88 Empty Re: Les variations sur les GEW88

Message  Invité Jeu 22 Déc 2011, 17:11

Perso je les aimes tous, si je peux me permettre "je peux faire de la place dans mon coffre" Les variations sur les GEW88 942193 Enfin si tu veux.
Belles photos et belles explications. Les variations sur les GEW88 2863987946
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Les variations sur les GEW88 Empty rep...

Message  joselito Jeu 22 Déc 2011, 19:20

Que du beau avec Vivelaco...et des sujets trés interressants!! :bravo:
joselito
joselito
Modérateur
Modérateur

Nombre de messages : 17734
Age : 65
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Les variations sur les GEW88 Empty Re: Les variations sur les GEW88

Message  Fan Dim 23 Avr 2017, 20:12

Bonsoir,

Je me permets d'utiliser ce post car j'ai vu un Gew88 qui me semble étrange.
Marquages Gew88, Spandau avec la couronne, seulement le pontet n'a pas de magasin et le calibre semble plus petit que du 7,92. Pour le reste il semble identique à un Gew88 allemand.
J'ai pensé à un espagnol mais il me semble que c'est marqué Mauser Espanol quelque part quand c'est le cas.
J'ai beau chercher je ne trouve pas quel modèle c'est.

Merci
Fan
Fan
Membre averti
Membre averti

Nombre de messages : 190
Age : 37
Localisation : Toulon
Date d'inscription : 13/03/2017

Revenir en haut Aller en bas

Les variations sur les GEW88 Empty Re: Les variations sur les GEW88

Message  oxi81 Dim 23 Avr 2017, 20:56

Si c'est le Mauser espagnol Mle 1893, il s'apparente quand même plus au système Mauser 1898 dont il est un précurseur, qu'au Gew.88 (qui n'est pas un Mauser d'ailleurs).
Son calibre est effectivement plus petit que le 7,92 allemand, c'est du 7mm.

Ceci dit, les marquages Gew88, Spandau et la couronne empêche tout rapprochement avec un mauser espagnol.

------------------------

François




"Je demande d'emmener avec moi 600 hommes de la Légion étrangère afin de pouvoir, le cas échéant, mourir convenablement"... (Général Gallieni à Madagascar).
Les variations sur les GEW88 110508071149486978123921
oxi81
oxi81
Pilier du forum
Pilier du forum

Nombre de messages : 10903
Age : 62
Localisation : Entre la mer et le ciel des Corbières
Date d'inscription : 14/11/2010

Revenir en haut Aller en bas

Les variations sur les GEW88 Empty Re: Les variations sur les GEW88

Message  Fan Dim 23 Avr 2017, 21:49

Merci c'est bien ce que je pensais.
Apparemment le calibre en bout de canon est de 7,30. Suspect
Fan
Fan
Membre averti
Membre averti

Nombre de messages : 190
Age : 37
Localisation : Toulon
Date d'inscription : 13/03/2017

Revenir en haut Aller en bas
