Mauser Karabiner 98 - Restauration
Je m'occupe en ce moment de la restauration d'une Mauser 98 qui m'a été confiée pour lui redonner une nouvelle jeunesse.
Le premier examen donne un état général relativement bon mais la demoiselle est bien crasseuse et légèrement oxydée, les bois ont des fentes, celles de la crosse ont été fixées par des vis, la plaque de couche est marquante et a été remplacée par un modèle caoutchoux qui est à moitié pourri et part en morceaux.
Mes recherches m'ont amené à déduire :
Type : cabine Mauser Karabiner 98
Modèle : 98k
Année de fabrication probable : 1944 ou 1945.
Tout celà est bien sûr à confirmer, j'accepte avec plaisir vos avis éclairés.
Je n'ai pas encore identifié le fabricant, il semble que la carabine aie été réparée vu les poinçons allemands de ré-épreuve, peut être un remplacement du boitier de culasse celà expliquerait l'absence de marquage sur celui-ci à part les marquages anachiques du dessous.
Je déduis l'année de fabrication par les éléments suivants :
- absence d'outil à oeillets dans la crosse (outil pour le démontage de culasse) celui-ci tant à cette époque remplacé par un trou percé dans la plaque de couche, mais malheureusement la plaque de couche d'origine a disparu.
- montage simplifié sans ressort de l'embouchoir et le l'anneau de bretelle
- embouchoir simplifié sans tenon de baïonnette ni emplacement de baguette
Selon ce que j'ai trouvé lors de ma recherche documentaire, il s'agit d'un type de fabrication de fin de guerre (il fallait faire vite et donc simple).
Je commence ma restauration par un séance photo la plus complète possible avant d'entamer le démontage et le nettoyage, voici donc quelques images de la (vieille) demoiselle.
Toutes les pièces numérotées sont au même numéro (bois compris).
Embouchoir et anneau de bretelle simplifiés.
Le verrou du curseur de hausse a disparu.
Le palier anti-recul a disparu lui aussi.
On voit bien l'absence de l'outil à oeillets sur la crosse.
La plaque de couche d'origine est absente, remplacée par un "beurk" caoutchouteux tout pourri.
La culasse est en bon état et la percussion franche et sèche.
Voilà, j'ai entamé le démontage pour en voir plus.
Marquage "anachique" sous le boitier de culasse.
Marquages d'épreuve du canon.
Les marquages du canon.
Spécialistes à vos bouquins!
Je continue à rechercher la signification de tous les marquages.
Marquages du boitier-chargeur.
Les bois sonts aussi marqués au même numéro que le reste.
La culasse démontée.
Tout les pièces numérotées sont au même numéro : 234 (34) y compris le percuteur.
A suivre ....
Le premier examen donne un état général relativement bon mais la demoiselle est bien crasseuse et légèrement oxydée, les bois ont des fentes, celles de la crosse ont été fixées par des vis, la plaque de couche est marquante et a été remplacée par un modèle caoutchoux qui est à moitié pourri et part en morceaux.
Mes recherches m'ont amené à déduire :
Type : cabine Mauser Karabiner 98
Modèle : 98k
Année de fabrication probable : 1944 ou 1945.
Tout celà est bien sûr à confirmer, j'accepte avec plaisir vos avis éclairés.
Je n'ai pas encore identifié le fabricant, il semble que la carabine aie été réparée vu les poinçons allemands de ré-épreuve, peut être un remplacement du boitier de culasse celà expliquerait l'absence de marquage sur celui-ci à part les marquages anachiques du dessous.
Je déduis l'année de fabrication par les éléments suivants :
- absence d'outil à oeillets dans la crosse (outil pour le démontage de culasse) celui-ci tant à cette époque remplacé par un trou percé dans la plaque de couche, mais malheureusement la plaque de couche d'origine a disparu.
- montage simplifié sans ressort de l'embouchoir et le l'anneau de bretelle
- embouchoir simplifié sans tenon de baïonnette ni emplacement de baguette
Selon ce que j'ai trouvé lors de ma recherche documentaire, il s'agit d'un type de fabrication de fin de guerre (il fallait faire vite et donc simple).
Je commence ma restauration par un séance photo la plus complète possible avant d'entamer le démontage et le nettoyage, voici donc quelques images de la (vieille) demoiselle.
Toutes les pièces numérotées sont au même numéro (bois compris).
Embouchoir et anneau de bretelle simplifiés.
Le verrou du curseur de hausse a disparu.
Le palier anti-recul a disparu lui aussi.
On voit bien l'absence de l'outil à oeillets sur la crosse.
La plaque de couche d'origine est absente, remplacée par un "beurk" caoutchouteux tout pourri.
La culasse est en bon état et la percussion franche et sèche.
Voilà, j'ai entamé le démontage pour en voir plus.
Marquage "anachique" sous le boitier de culasse.
Marquages d'épreuve du canon.
Les marquages du canon.
Spécialistes à vos bouquins!
Je continue à rechercher la signification de tous les marquages.
Marquages du boitier-chargeur.
Les bois sonts aussi marqués au même numéro que le reste.
La culasse démontée.
Tout les pièces numérotées sont au même numéro : 234 (34) y compris le percuteur.
A suivre ....
Dernière édition par SenpaiLuc le Jeu 04 Avr 2013, 21:43, édité 1 fois
SenpaiLuc- Membre
- Nombre de messages : 14
Age : 61
Localisation : Val de Marne
Date d'inscription : 04/04/2013
Re: Mauser Karabiner 98 - Restauration
Bonsoir pour infos c'est une Kar 98 AZ massacrée en carbine de chasse ,elle date certenement de la 1er guerre comme l'atteste les poinçons impériaux.
poilu41- Membre confirmé
- Nombre de messages : 222
Age : 52
Localisation : region centre romorantin
Date d'inscription : 30/04/2010
Re: Mauser Karabiner 98 - Restauration
A vue de nez, ça ressemble à un wz29 polonais plus qu'à un k98 :rabbit 2:
walker33- Futur pilier
- Nombre de messages : 960
Age : 61
Date d'inscription : 08/11/2012
Re: Mauser Karabiner 98 - Restauration
walker33 a écrit:A vue de nez, ça ressemble à un wz29 polonais plus qu'à un k98 :rabbit 2:
Je l'avais envisagé mais tous les marquages sont allemands.
SenpaiLuc- Membre
- Nombre de messages : 14
Age : 61
Localisation : Val de Marne
Date d'inscription : 04/04/2013
Re: Mauser Karabiner 98 - Restauration
Vu l’absence d’œillets de démontage du percuteur je dirais une Kar98a d'avant 1917 bon courage pour lui rendre son apparence d'origine
Photo prise sur le net
Photo prise sur le net
Invité- Invité
Re: Mauser Karabiner 98 - Restauration
Bonsoir,
On dirait bien une 98 AZ. Le bois à été raccourci et l'embouchoir reculé, la culasse modifiée pour tirer du 8x57 JRS (tête de culasse plate). Une bonne base pour remonter une AZ. Le pire c'est qu'elle était au même numéro
Azul
On dirait bien une 98 AZ. Le bois à été raccourci et l'embouchoir reculé, la culasse modifiée pour tirer du 8x57 JRS (tête de culasse plate). Une bonne base pour remonter une AZ. Le pire c'est qu'elle était au même numéro
Azul
Bon à rien mais prêt à tout.
azul- Futur pilier
- Nombre de messages : 722
Age : 60
Localisation : Lauragais
Date d'inscription : 19/09/2010
Re: Mauser Karabiner 98 - Restauration
walker33 a écrit:A vue de nez, ça ressemble à un wz29 polonais plus qu'à un k98 :rabbit 2:
C'est ce que laisse suggérer le bouton poussoir du curseur de la planchette de hausse.
EDIT: j'avais pas vu le "WZ29",
Dernière édition par voigtlander le Jeu 04 Avr 2013, 21:21, édité 1 fois
voigtlander- Pilier du forum
- Nombre de messages : 1562
Age : 35
Localisation : Ile-de-France
Date d'inscription : 19/05/2009
Re: Mauser Karabiner 98 - Restauration
C'est bien une Kar98 (et non pas un 98K) modifiée chasse par raccourcissement du fut et remplacement de la plaque de couche.
La boule du levier de culasse a été meulée sur ses faces antérieure et postérieure ainsi que les marquages du modèle.
Les marquages du canons qui nous sont montrés sont bien allemands WW1.
Dommage pour ce joli massacre!
HELIX- Administrateur
- Nombre de messages : 25160
Age : 56
Date d'inscription : 12/02/2009
Re: Mauser Karabiner 98 - Restauration
en tout cas pas un mauser 98k.
marquage sur le tonnerre pour nous aider?
marquage sur le tonnerre pour nous aider?
dakota- Pilier du forum
- Nombre de messages : 2728
Age : 58
Localisation : Morbihan
Date d'inscription : 05/01/2009
Re: Mauser Karabiner 98 - Restauration
dakota a écrit:en tout cas pas un mauser 98k.
marquage sur le tonnerre pour nous aider?
Il n'y a malheureusement aucun marquage sur le tonnerre (ça aurait été trop facile). J'en mettrai une photo quand je pourrai, pour l'instant le canon est obturé, à la verticale, rempli d'alcool pour dissoudre la crasse.

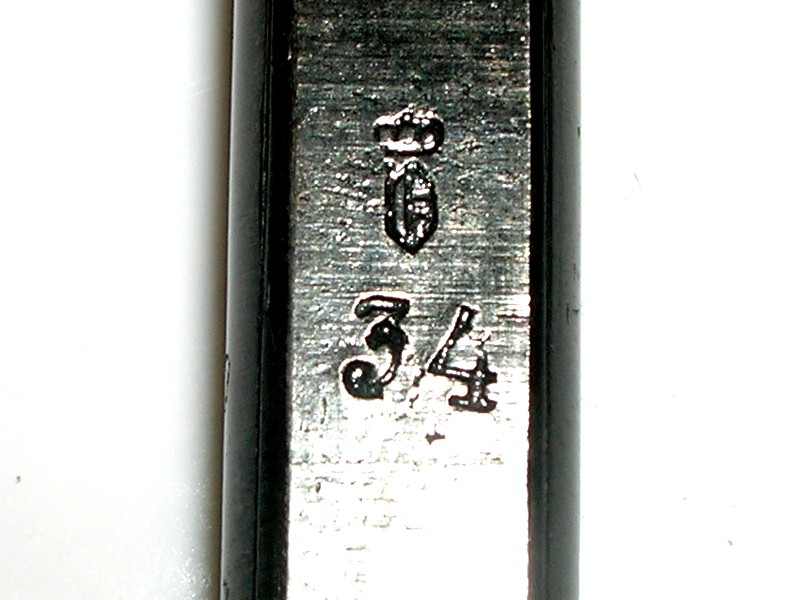

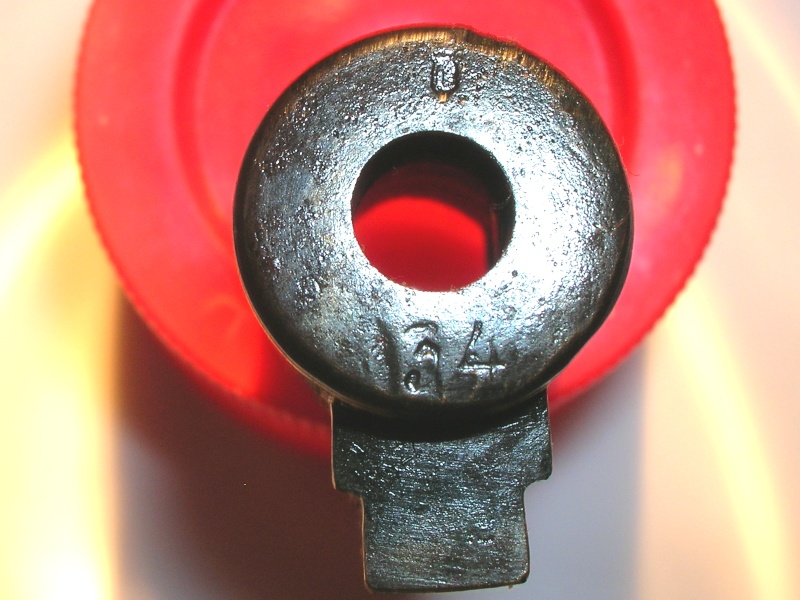

Je complète les marquages avec ceux qui manquent, ceux de la noix de percuteur et du percuteur.
SenpaiLuc- Membre
- Nombre de messages : 14
Age : 61
Localisation : Val de Marne
Date d'inscription : 04/04/2013
Re: Mauser Karabiner 98 - Restauration
Bsr
ni un K ni 44 ou 45... c est bien un A bousille complet pour trouver qqchose de bon la dedans ....bon courage
ni un K ni 44 ou 45... c est bien un A bousille complet pour trouver qqchose de bon la dedans ....bon courage
waldy45- Pilier du forum
- Nombre de messages : 1698
Age : 63
Localisation : BZH
Date d'inscription : 11/06/2010
Re: Mauser Karabiner 98 - Restauration
et bien, comment dire, ..... bon travail en perspective !
JM
JM
John MAUSER- Futur pilier
- Nombre de messages : 920
Age : 56
Localisation : 44
Date d'inscription : 05/01/2009
Re: Mauser Karabiner 98 - Restauration
Allobroges a écrit:Vu l’absence d’œillets de démontage du percuteur je dirais une Kar98a d'avant 1917 bon courage pour lui rendre son apparence d'origine
Photo prise sur le net
mais c 'est mes bébés!!!!! Ben point positif il y a l embouchoire qui est galere a trouver. Manque le quillon, galere a trouver..mais j en ai. Le bois galere a trouver.... j an ai aussi lol mais je garde. Tu a la grenadiere et le garde main
Bref une culasse et avec tout ça elle aura une tete honnete.
jerome
verd1 (†)- Pilier du forum
- Nombre de messages : 1418
Age : 50
Localisation : bourg en bresse
Date d'inscription : 09/04/2010
Culasse terminée.
Le travail avance, j'ai terminé la culasse.
Les étapes en images :
La culasse "dans son jus", à peine essuyée.
Démontée et bien sale.
Nettoyée et dégraissée sommairement.
Et hop, dans le bac à ultra-sons, avec l'intercession de Saint Marc (et de l'eau bien chaude).
Sortie du bain, sèchage et polissage.
Après une première passe de bronzage.
Le bronzage se poursuit.
Bronzage terminé et fixé, pièces lustrées et huilées.
Il ne reste plus qu'à remonter le tout.
Et voilà le bébé tout beau, tout propre, prêt à l'emploi.
La suite au prochain épisode.
Les étapes en images :
La culasse "dans son jus", à peine essuyée.
Démontée et bien sale.
Nettoyée et dégraissée sommairement.
Et hop, dans le bac à ultra-sons, avec l'intercession de Saint Marc (et de l'eau bien chaude).
Sortie du bain, sèchage et polissage.
Après une première passe de bronzage.
Le bronzage se poursuit.
Bronzage terminé et fixé, pièces lustrées et huilées.
Il ne reste plus qu'à remonter le tout.
Et voilà le bébé tout beau, tout propre, prêt à l'emploi.
La suite au prochain épisode.
SenpaiLuc- Membre
- Nombre de messages : 14
Age : 61
Localisation : Val de Marne
Date d'inscription : 04/04/2013
Re: Mauser Karabiner 98 - Restauration
Beau travail , mais avant de se lancer dans une restauration il est absolument nécessaire de s'être bien documenté et de bien connaître l'arme.
Sans critiquer le résultat de ton travail , tu vas un peu vite en besogne car la culasse de la Kar 98 est blanche et non bronzée.
HELIX- Administrateur
- Nombre de messages : 25160
Age : 56
Date d'inscription : 12/02/2009
Re: Mauser Karabiner 98 - Restauration
HELIX a écrit:
tu vas un peu vite en besogne car la culasse de la Kar 98 est blanche et non bronzée.
Je ne peux que "plussoyer"
Invité- Invité
Re: Mauser Karabiner 98 - Restauration
Bonjour,
Comme dit précedement elle semble modifiée chasse. Par contre je ne pense pas que ce soit pour tirer de la 8x57 JRS, car on dirais que le canon a été dérayé et qu'il est lisse. Donc certainement pour des cartouches de chasse à douilles en carton.
Comme dit précedement elle semble modifiée chasse. Par contre je ne pense pas que ce soit pour tirer de la 8x57 JRS, car on dirais que le canon a été dérayé et qu'il est lisse. Donc certainement pour des cartouches de chasse à douilles en carton.
chamelot73- Membre confirmé
- Nombre de messages : 374
Age : 80
Date d'inscription : 23/07/2011
Re: Mauser Karabiner 98 - Restauration
chamelot73 a écrit:Bonjour,
Comme dit précedement elle semble modifiée chasse. Par contre je ne pense pas que ce soit pour tirer de la 8x57 JRS, car on dirais que le canon a été dérayé et qu'il est lisse. Donc certainement pour des cartouches de chasse à douilles en carton.
Un point qui n'a pas été soulevé !
Si dans son calibre d'origine , arme de 1ere catégorie soumise à autorisation de détention.
Si modifiée et rayée , 5e catégorie soumise à déclaration.
Si lisse ....................................
HELIX- Administrateur
- Nombre de messages : 25160
Age : 56
Date d'inscription : 12/02/2009
Re: Mauser Karabiner 98 - Restauration
HELIX a écrit:
tu vas un peu vite en besogne car la culasse de la Kar 98 est blanche et non bronzée.
Helix, ca c est pas sur ... a compter de 17 et en fin de guerre ... c etait bronze. Idem pour les "Weimar". Et comme on n a pas la date de cette carabine...
waldy45- Pilier du forum
- Nombre de messages : 1698
Age : 63
Localisation : BZH
Date d'inscription : 11/06/2010
Re: Mauser Karabiner 98 - Restauration
waldy45 a écrit:HELIX a écrit:
tu vas un peu vite en besogne car la culasse de la Kar 98 est blanche et non bronzée.
Helix, ca c est pas sur ... a compter de 17 et en fin de guerre ... c etait bronze. Idem pour les "Weimar". Et comme on n a pas la date de cette carabine...
Tu as raison , j'ai peut-être répondu un peu vite.
Mais elle est si jolie en blanc.................
HELIX- Administrateur
- Nombre de messages : 25160
Age : 56
Date d'inscription : 12/02/2009
Re: Mauser Karabiner 98 - Restauration
Vous êtes parfois un peu durs avec lui : c'est pas ça, c'est autre chose, c'est usé, c'est ceci, c'est cela mais regardez le boulot qu'il fait. En plus c'est du mono-matricule alors c'est que du bonheur. Pour ma part je le verrai bien chez moi ce Mauser. Il a son histoire alors je dis et bonne continuation pour cette restauration. C'est pas simple mais quel plaisir.
Invité- Invité
Re: Mauser Karabiner 98 - Restauration
HELIX a écrit:
Beau travail , mais avant de se lancer dans une restauration il est absolument nécessaire de s'être bien documenté et de bien connaître l'arme.
Sans critiquer le résultat de ton travail , tu vas un peu vite en besogne car la culasse de la Kar 98 est blanche et non bronzée.
Je me suis documenté, j'ai passée plusieurs jour à lire tout ce que j'ai pu trouver sur les 98 (Gewehr 88, Karabiner 88, Karabiner 91, ....) en français, en Anglais et en Allemand (j'ai dû renoncer à lire les documents Hongrois et Tchèques ).
Comme l'a dit waldy45, les 98 WWII étaient en grande majorité bronzées culasse comprise.
Les fabrications tardives étaient parkérisées (ça va plus vite à faire).
chamelot73 a écrit:Bonjour,
Comme dit précedement elle semble modifiée chasse. Par contre je ne pense pas que ce soit pour tirer de la 8x57 JRS, car on dirais que le canon a été dérayé et qu'il est lisse. Donc certainement pour des cartouches de chasse à douilles en carton.
Il semble bien qu'elle aie été modifiée en 8x57 JRS, le canon n'est pas lisse, il est simplement TRES TRES sale!
Après la 8e phase de nettoyage, on voit maintenant les rayures et ça brille un peu.
J'ai pris des photos de l'intérieur du canon dans l'état où je l'ai trouvé au 1er jour et j’attends la fin du nettoyage de canon (encore 4 ou 5 nettoyages et j'espère un canon-miroir), je prendrai alors des photos et vous ferai un petit avant/après.
SenpaiLuc- Membre
- Nombre de messages : 14
Age : 61
Localisation : Val de Marne
Date d'inscription : 04/04/2013
Re: Mauser Karabiner 98 - Restauration
Sauf que comme nous te l'avons indiqué ton arme est WW1.
HELIX- Administrateur
- Nombre de messages : 25160
Age : 56
Date d'inscription : 12/02/2009
Re: Mauser Karabiner 98 - Restauration
Bonjour,
Oui, mais votre arme est un K98a d'avant 1917, et à cette époque là la culasse était polie blanc. C'est donc dommage de l'avoir broonzée, surtout que le rendu final est vraiment super beau, mais malheureusement n'est pas historiquement correct.
Si vous tenez absolument à lui donner son aspect original, il faut vous mettre à la recherche d'une plaque de couche, d'un quillon, d'un tenon de baionnette (attention, celui de la 98A est bien spécifique et diffère de celui des autres mausers), d'une nouvelle crosse, et greffer une nouvelle boule de levier de culasse, celle d'origine ayant été meulée. Bref, au final, beaucoup de frais, et plus beaucoup de pièces d'origine au final. Perso, je me contenterai d'un bon nettoyage et d'une simple remise en état.
Bon courage à vous, j'ai hate de voir le résultat final tout de mème
SenpaiLuc a écrit: Comme l'a dit waldy45, les 98 WWII étaient en grande majorité bronzées culasse comprise.
Les fabrications tardives étaient parkérisées (ça va plus vite à faire).
Oui, mais votre arme est un K98a d'avant 1917, et à cette époque là la culasse était polie blanc. C'est donc dommage de l'avoir broonzée, surtout que le rendu final est vraiment super beau, mais malheureusement n'est pas historiquement correct.
Si vous tenez absolument à lui donner son aspect original, il faut vous mettre à la recherche d'une plaque de couche, d'un quillon, d'un tenon de baionnette (attention, celui de la 98A est bien spécifique et diffère de celui des autres mausers), d'une nouvelle crosse, et greffer une nouvelle boule de levier de culasse, celle d'origine ayant été meulée. Bref, au final, beaucoup de frais, et plus beaucoup de pièces d'origine au final. Perso, je me contenterai d'un bon nettoyage et d'une simple remise en état.
Bon courage à vous, j'ai hate de voir le résultat final tout de mème
https://www.facebook.com/Les-mitrailleurs-107219878172756
Recherche tout accessoires pour FM chauchat et mitrailleuses hotchkiss 1914 / St Etienne 1907
Lestat- Pilier du forum
- Nombre de messages : 2218
Age : 37
Date d'inscription : 08/06/2010
Re: Mauser Karabiner 98 - Restauration
Mon objectif est une remise en état correct (voire beau, soyons ambitieux).
Une remise en état d'origine est une gageure hors de portée de mes modestes compétences et du budget imparti.
J'ai trouvé un quillon, une plaque de couche et un curseur de hausse, j'attends le feu vert du propriétaire pour les acheter.
Je ne pense pas remplacer la crosse, je vais simplement remettre en état les bois.
Plaque de couche haute (Hohe Schaftkappe) ou basse (Niedrige Schaftkappe), des avis ?
Une remise en état d'origine est une gageure hors de portée de mes modestes compétences et du budget imparti.
J'ai trouvé un quillon, une plaque de couche et un curseur de hausse, j'attends le feu vert du propriétaire pour les acheter.
Je ne pense pas remplacer la crosse, je vais simplement remettre en état les bois.
Plaque de couche haute (Hohe Schaftkappe) ou basse (Niedrige Schaftkappe), des avis ?
SenpaiLuc- Membre
- Nombre de messages : 14
Age : 61
Localisation : Val de Marne
Date d'inscription : 04/04/2013
Page 1 sur 2 • 1, 2
Sujets similaires
» Karabiner 98 A - Restauration envisageable ?
» Standard Karabiner Mauser
» Restauration Mauser G98
» Restauration Mauser G98
» Mauser 98K AX 1940 - Restauration & tips
» Standard Karabiner Mauser
» Restauration Mauser G98
» Restauration Mauser G98
» Mauser 98K AX 1940 - Restauration & tips
Page 1 sur 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
