MAS36 LG48 sans alidade

Bonjour

Depuis peut un beau MAS36 LG48 est venu agrandir ma collection     .Il lui manque juste son alidade   pour qu'il soit complet et encore plus beau.
Un démontage  et nettoyage sera effectué prochainement pour faire un petit post.
Mais j'ai avant deux question pour vous les spécialiste des fusils Français

Ou peut-on trouver une alidade pour se fusil?
L'alidade de MAS36/51 est-elle la même ?

On se réjouit de voir les photos

Et surtout, j'ai appris un mot ce soir: alidade... que je ne connaissais pas

Le «alidade» du 36/51 est diferent mais le «alidade» of le 49 serait correct
BS

L'alidade de visée du 36 LG 48 était prévu, comme celle du 49 (non interchangeable) pour tirer la grenade à fusil modèle 48.
Suite à l'abandon de cette grenade, le bulletin technique n° 552 paru en 1968 prescrit de supprimer le L.G. et de remettre l'arme au standard M.A.S. 1936. Il en sera de même, plus tard, avec le M.A.S. 49 pour la même raison.
Cette alidade n'est pas la même que celle du M.A.S. 1936/51 qui comporte un manchon de 22mm du même type que celui du M.A.S. 1949/56.
Certaines boites de culasse sont marquées : MAS 1936 et en dessous LG 48, le matricule étant frappé à la verticale (en principe série A).
D'autres sont simplement marqués MAS 1936 avec le matricule en dessous.
Il doit être très difficile de trouver, maintenant, une alidade LG 48 car, en principe, toutes détruites.

Depuis que je suis libre accès à l'une des meilleures collection d'armes à feu françaises, afin de vérifier mon information, je suis allé  inspecter certains LG 48, 49 et MAS 36/51.
Je ne veux pas entrer dans la sémantique, ma maîtrise de la langue française n'est que très primitive et je compte beaucoup sur les traducteurs de google, mais j'ai l'impression que le mot «alidade» fait référence à la partie longue sur le côté gauche de l'embouchoir tourner que vers le haut et vers le bas en fonction de la distance de la cible.









 L'unité entière avec le embouchoir est je crois désignée comme «dispositif de systeme lance grenade"

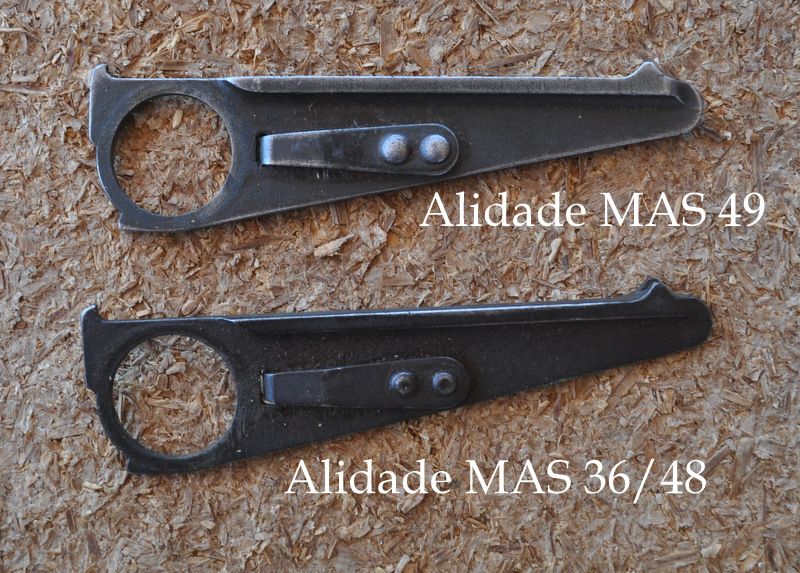

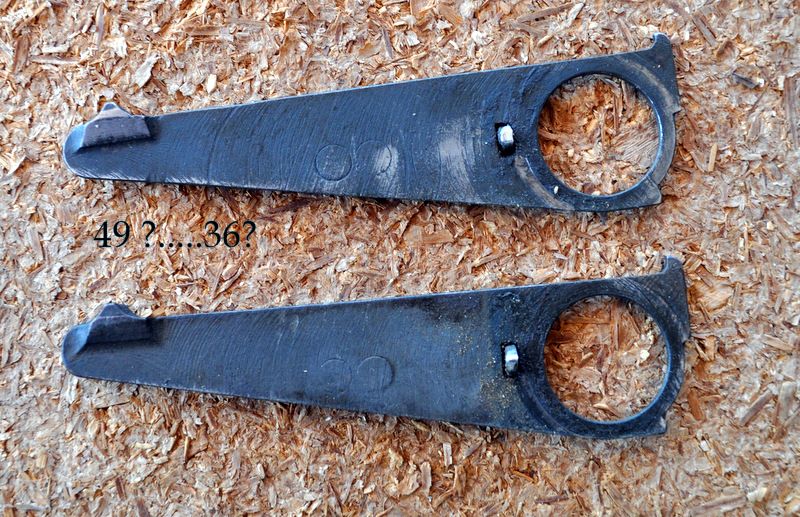

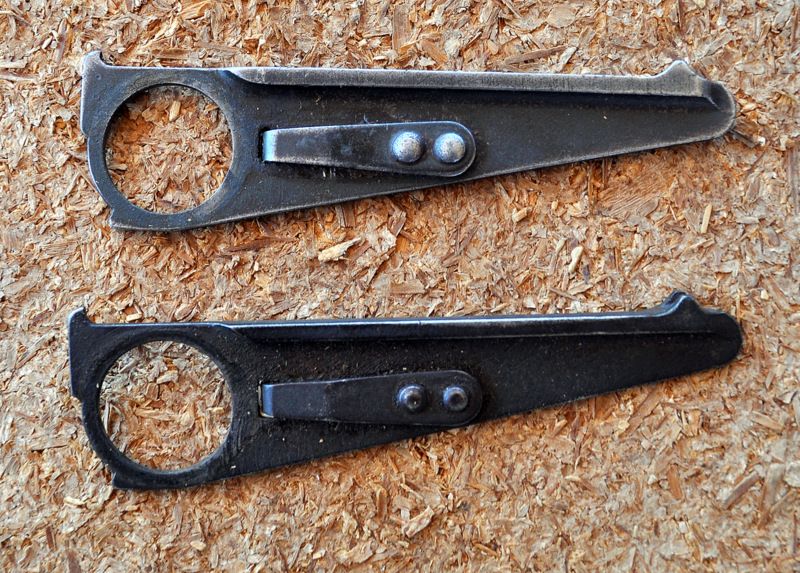

Après l'inspection de plusieurs fusils LG 48, MAS 49 et MAS 49 export, même si que les embouchoirs et manchons sont différents, il semble que la «alidade» partie tournante est strictement similaire dans les trois modèles. Le tout «dispositif» est différent, mais les parties appelées «alidade» sont absolument identiques.

Le systeme 36/51 est entirely different.





Les differents systemes sur les differents fusils



même si les manchons sur le 49 et 36 semblent être similaires la graduation entre eux sont différents donc pas interchangeables.
Je ne pouvais pas mettre une photo du manchon, ils sont dans un boîtier séparé que je ne pouvais pas trouver Nous vivons en Californie et si le manchon était sur ​​le fusil, il en ferait une "Arme de destruction massive» qui pourrait être utilisé pour le «hold-up» du restaurant mexicain local.

Amicalement
BS

"

SmithW a écrit: j'ai l'impression que le mot «alidade» fait référence à la partie longue sur le côté gauche de l'embouchoir tourner que vers le haut et vers le bas en fonction de la distance de la cible.

Bien vu.
C'est exact.
Le nom "alidade" ne désigne que la pièce servant à la visée d'où le nom complet et correct : "alidade de visée".
L'autre partie s'appelle le manchon.
L'ensemble forme le "dispositif lance-grenade".

Alidade définition :

[*]Règle munie d'un dispositif de visée (pinnule ou lunette) et permettant de matérialiser une direction sur une planchette de topographe ou sur un cercle gradué.
[*]Partie mobile d'un théodolite.

Bonjour

Merci a vous, pour vos réponses et vos photos .
J'ai trouver sur na...uy exactement se qu'il me fallait , "un lot de pièce de visée MAS 49 " et grâce au photos de smithw  on vois très bien que les alidades MAS36LG48  et 49 sont identique .

Les pièces sont arriver aujourd'hui, et après 5 minute de montage me voila super trop comptant, les pièces se son montée parfaitement .

Bonjour,
le Mas36 Lg48 et le MAS 49 lancent tous les deux la grenade M.48, et les dispositifs sont assez semblables.
Il faut noter que le MAS49 n'a pas de baïonette (sauf le confidentiel modèle export) contrairement au MAS36Lg48. L'embouchoir
du MAS49 ne comporte donc qu'une ouverture, celui du 36Lg48 en a deux.

Bonnet rouge a écrit:Alidade définition :

[*]Règle munie d'un dispositif de visée (pinnule ou lunette) et permettant de matérialiser une direction sur une planchette de topographe ou sur un cercle gradué.
[*]Partie mobile d'un théodolite.

[*]

... manque un détail : l'alidade est du genre féminin : une alidade.

... ça ne m'étonne pas, d'ailleurs, cet accessoire demande un pointage fin .....................

A+

et un certain doigté ...  :twisted:

frantzi68f t'as du bon , je recherche le même ensemble mais pour MAS 49/56 ; et à les prix s'affolent .
Allez comprendre pourquoi , c'est pourtant moins intéressant qu'un 49 ?

et ça, c'est Sympa.....

oooorrrgh ... mon José te voila rudement bien ... équipé ; je dirais  :twisted:

Je viens peut être de trouver mon bonheur pour l'49/56 ... mi vous le présenterais une foi complété .
M'en dires des nouvelles .  :twisted:

Leboulanger a écrit:oooorrrgh ... mon José te voila rudement bien ... équipé ; je dirais  :twisted:

Je viens peut être de trouver mon bonheur pour l'49/56 ... mi vous le présenterais une foi complété .
M'en dires des nouvelles .  :twisted:

Hello Tit' Gégé...ben Wouais, maintenant, faut que je trouve le reste....  ......

J'y travaille mon titi ... j'y travail ... mais le plus gros morceau est déjà dans n'armoire .  :twisted:

Leboulanger a écrit:J'y travaille mon titi ... j'y travail ... mais le plus gros morceau est déjà dans n'armoire .  :twisted:

et ben , tu me Mpeezes si tu vois ce qui pourrait m'interresser....

J'ai promis des photos détaillé ,mais apparemment il me faut un tournevis un peu spéciale.  :twisted:

avez vous une astuce pour démonté ces vises .

Bonjour

Voici ma récupération de ce jour, pas courant cette alidade de tir pour LG 48, avec des fûts originaux, ils ne possède pas les 2 trous de la vis de fxation
Dommage, un seul garde main.
Ils sont brut de récupération, A nettoyer.
On devine un n° sur un fût

On verra bien après nettoyage et ainsi confirmer la numérotation de cette série

cdt

jean-marc



Bonjour,

Je suis en train de restaurer un Mas 36 LG 48 série Q.
Il me manque la vis de fixation pour l'embouchoir et la réglette :
- dans ma documentation (nomenclature du 1936), je ne trouve pas le détail de la vis d'embouchoir, je pensais pouvoir utiliser une vis de Mas 49 mais d'après la nomenclature du Mas 49 elles ne seraient pas interchangeables. Quelqu'un peut confirmer ? Et me dire où je pourrais en trouver une spécifique LG 48 ?
- pour la réglette, celle du 49 ne se monte pas sur le LG 48 (confirmé par la nomenclature et l'essai physique  ) J'en cherche une, donc si quelqu'un connait une source c'est avec plaisir
Pour info, j'avais trouvé ce lot mais ils ne livrent pas chez nous ....

Bob a écrit:Bonjour,

Je suis en train de restaurer un Mas 36 LG 48 série Q.
Il me manque la vis de fixation pour l'embouchoir et la réglette :
- dans ma documentation (nomenclature du 1936), je ne trouve pas le détail de la vis d'embouchoir, je pensais pouvoir utiliser une vis de Mas 49 mais d'après la nomenclature du Mas 49 elles ne seraient pas interchangeables. Quelqu'un peut confirmer ? Et me dire où je pourrais en trouver une spécifique LG 48 ?
- pour la réglette, celle du 49 ne se monte pas sur le LG 48 (confirmé par la nomenclature et l'essai physique  ) J'en cherche une, donc si quelqu'un connait une source c'est avec plaisir
Pour info, j'avais trouvé ce lot mais ils ne livrent pas chez nous ....

Bonjour

je viens de reconfigurer un de mes MAS 36 en spécifique LG 48.
J'ai trouvé dans mes vis françaises un exemplaire qui va parfaitement, avec une tête fendue => j'en ai encore.
Pour la réglette, celle du LG 48 est bien différente de celle de 49. La "tige" graduée est plus fine et le petit point permettant l'arrêt n'est pas positionné au même endroit. J'ai de dispo également.
Attention, le système  de manœuvre est également différent au niveau de l'axe traversant, il est bizauté au dessus et au dessous, permettant le passage du tube logement de la baïonnette, celui du 49 est bizauté juste sur le dessus.

cdt

Jean-marc

Bonjour,

Merci, ca confirme mes observations.
Pour la molette et son axe, effectivement j'ai celle qu'il faut, de même que l'alidade (merci les nomenclatures réglementaires).
Je vous ai envoyé un MP.

Bonjour,
pour compléter:
[url=http://armesfrancaises.free.fr/FR MAS 36 LG 48.html]http://armesfrancaises.free.fr/FR%20MAS%2036%20LG%2048.html[/url]
