Mouler une plaque de couche Empty Mouler une plaque de couche

Message  MBiz Ven 08 Aoû 2014, 02:32

Bonjour à tous,

Depuis 2 ans j'essaie de mettre la main sur des plaques de couche pour Browning auto-5 des années 1903 à 1909. Vous l'aurez compris cette recherche c'est avérée infructueuse. Comme je possède un exemplaire (voir la photo), je me demandais s'il était possible de les reproduire à l'aide d'un moule? La grande question est, quel produit de plastique ou autres pourrait être utilisé? Avez-vous déjà tenté l'expérience? Merci cousins Français

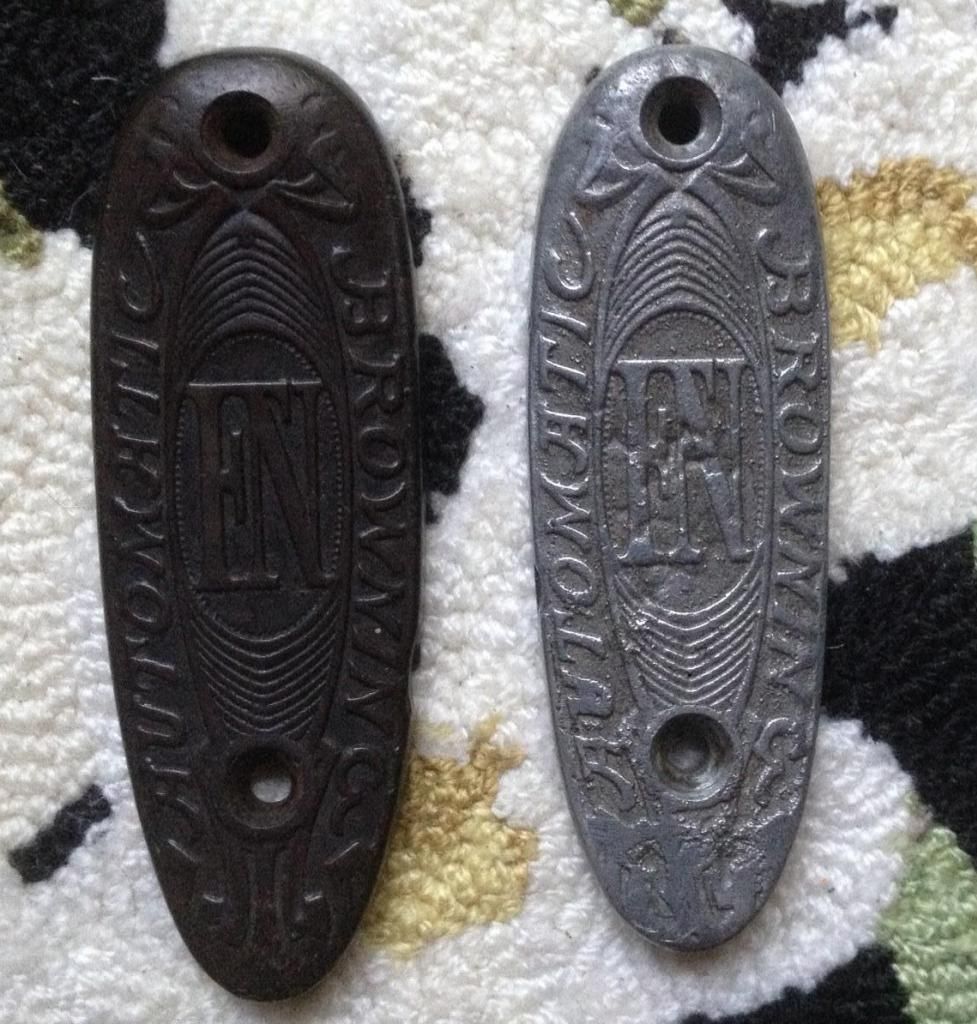

Mouler une plaque de couche A68687cb-08cd-4b15-9f6e-eeb36799d6af_zps24ba5910

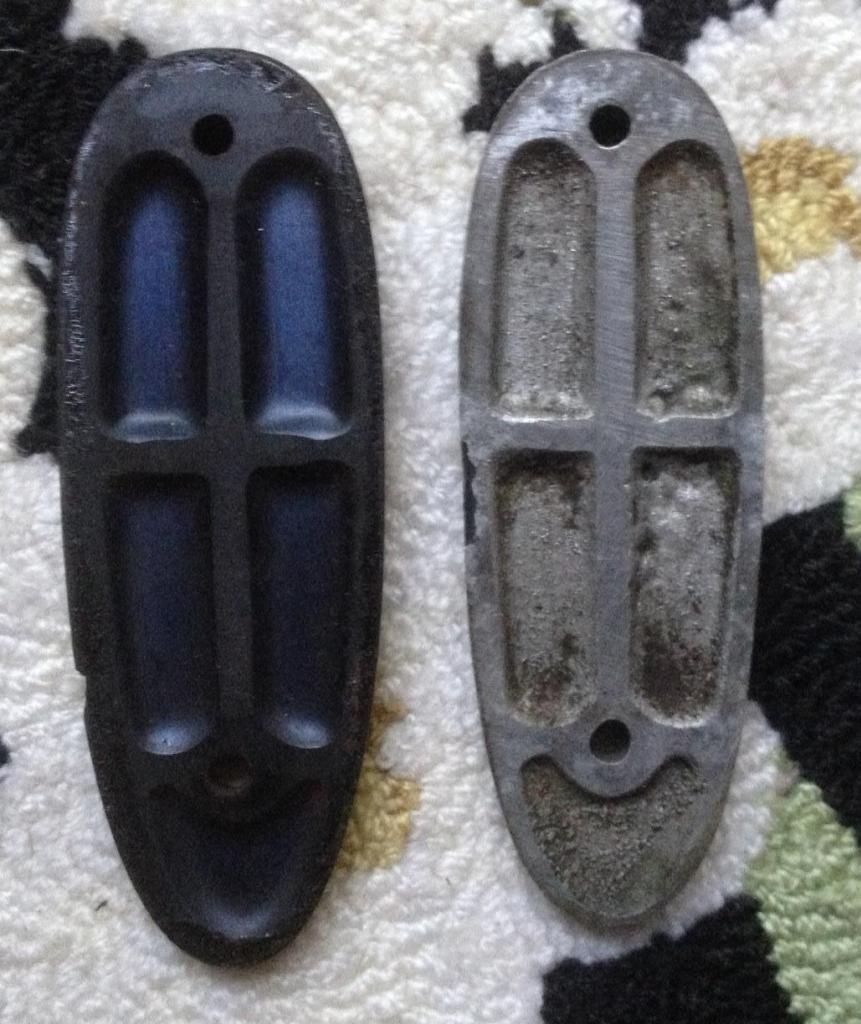

Mouler une plaque de couche 5e985d8b-b4b1-4347-8f94-53f9068cd568_zps4493d6ec
MBiz
MBiz
Membre confirmé
Membre confirmé

Nombre de messages : 314
Age : 63
Localisation : Outaouais
Date d'inscription : 04/12/2013

Revenir en haut Aller en bas

Mouler une plaque de couche Empty Re: Mouler une plaque de couche

Message  SmithW Ven 08 Aoû 2014, 03:12

Sur Ebay and gunbroker

http://www.ebay.com/itm/Vtg-Original-BROWNING-Automatic-A-5-HORN-Shotgun-BUTTPLATE-Butt-Plate-/171410011147?pt=LH_DefaultDomain_0&hash=item27e8d5340b

http://www.ebay.com/itm/PLASTIC-FN-BROWNING-A-5-AUTOMATIC-Shotgun-BUTT-PLATE-A-5-/231297317056?pt=LH_DefaultDomain_0&hash=item35da64f8c0

http://www.ebay.com/itm/Browning-Auto-5-horn-butt-plate-/231299840565?pt=Vintage_Hunting&hash=item35da8b7a35

http://www.ebay.com/itm/BROWNING-A5-SHOTGUN-BUTT-PLATE-/121081042298?pt=LH_DefaultDomain_0&hash=item1c30fe157a

http://www.gunbroker.com/Auction/ViewItem.aspx?Item=419899505
Je ne sais pas si ils envoyent au Canada.
BS

SmithW
Membre
Membre

Nombre de messages : 69
Age : 76
Date d'inscription : 29/10/2010

Revenir en haut Aller en bas

Mouler une plaque de couche Empty Re: Mouler une plaque de couche

Message  MBiz Ven 08 Aoû 2014, 04:11

Merci Smith mais malheureusement toutes ces plaques de couche sont de la 3 et 4 ième génération et elles sont plus grandes que la première. Tu remarqueras les 5 alvéoles à l'arrière de la plaque de couche sur la photo, elles sont typiques de la première génération. De plus, cette première génération à été fabriquée de plastique alors que les suivantes sont sculptées ou machinées dans la corne. Merci encore de l'effort c'est grandement apprécié. salut


Dernière édition par MBiz le Ven 08 Aoû 2014, 04:13, édité 1 fois (Raison : erreur de description)
MBiz
MBiz
Membre confirmé
Membre confirmé

Nombre de messages : 314
Age : 63
Localisation : Outaouais
Date d'inscription : 04/12/2013

Revenir en haut Aller en bas

Mouler une plaque de couche Empty Re: Mouler une plaque de couche

Message  Tourblanche Ven 08 Aoû 2014, 06:13

C' est un problème  typique  des grosses restauration ,  est-ce qu'on va apprendre un nouveau métier
 pour un   seul objet  .

   Le problème que  j' ai rencontré  ,  qui ressemble  le plus au tiens   ,  c'était  de fabriquer   des plaquettes
de crosses de révolver  LeFaucheux

    Ça semble facile ,  mais  contrairement aux plaquettes de révolver Colt  ,  ceux  de mon  LeFaucheux
se sont pas plate ,  elles sont incrustées  et il y a  des  angles composites  partout   .

   Alors  j' ai fait  un moulage ,  directement  sur la crosse  avec  du Fimo

http://www.deserres.ca/fr-ca/produits/loisirs-creatifs/sculpture-modelage-et-moulage/pate-a-modeler/pate-fimo-soft/348/SFS/

    1  C' est pas cher !    Very Happy  pas d'outillage  spécialisé  .

    2  C' est facile   https://www.youtube.com/watch?v=5fhrKQ5tN3A

    3  C' est rapide  ,  si on  se plante  , on recommence  ( voir argument  1 et 2 )


    Le noir  imite bien la bakélite ,  le blanc imite  l'ivoirine  ,  pour la  bakélite  rouge c' est pas trop mauvais .
  on peut faire des boutons de radio antiques ,  de tableau  de bord  de voitures anciennes   ,  réparer les vieux
téléphones  et diverses antiquités  .

     Il y a beaucoup d'informations  à ce sujet  sur internet  .



920, boul. Maloney Ouest (Québec) J8T 3R6
http://www.deserres.ca/fr-ca/services-a-la-clientele/nos-magasins/#
 Ce genre de magasin est connu pour ses gentilles  vendeuses      Wink
Tourblanche
Tourblanche
Pilier du forum
Pilier du forum

Nombre de messages : 1901
Age : 72
Date d'inscription : 16/03/2011

Revenir en haut Aller en bas

Mouler une plaque de couche Empty Re: Mouler une plaque de couche

Message  Tourblanche Ven 08 Aoû 2014, 06:41

La bakélite rouge ,  je parie  que vous  ne saviez pas que  vous  saviez  déjà    study

https://www.youtube.com/watch?v=Jg85WrfewVs

https://www.youtube.com/watch?v=umM21vFIc7Y
Tourblanche
Tourblanche
Pilier du forum
Pilier du forum

Nombre de messages : 1901
Age : 72
Date d'inscription : 16/03/2011

Revenir en haut Aller en bas

Mouler une plaque de couche Empty Re: Mouler une plaque de couche

Message  Winchester 1866 Ven 08 Aoû 2014, 09:51

Tourblanche a écrit:C' est un problème  typique  des grosses restauration ,  est-ce qu'on va apprendre un nouveau métier
 pour un   seul objet  .

   Le problème que  j' ai rencontré  ,  qui ressemble  le plus au tiens   ,  c'était  de fabriquer   des plaquettes
de crosses de révolver  LeFaucheux

    Ça semble facile ,  mais  contrairement aux plaquettes de révolver Colt  ,  ceux  de mon  LeFaucheux
se sont pas plate ,  elles sont incrustées  et il y a  des  angles composites  partout   .

   Alors  j' ai fait  un moulage ,  directement  sur la crosse  avec  du Fimo

http://www.deserres.ca/fr-ca/produits/loisirs-creatifs/sculpture-modelage-et-moulage/pate-a-modeler/pate-fimo-soft/348/SFS/

    1  C' est pas cher !    Very Happy  pas d'outillage  spécialisé  .

    2  C' est facile   https://www.youtube.com/watch?v=5fhrKQ5tN3A

    3  C' est rapide  ,  si on  se plante  , on recommence  ( voir argument  1 et 2 )


    Le noir  imite bien la bakélite ,  le blanc imite  l'ivoirine  ,  pour la  bakélite  rouge c' est pas trop mauvais .
  on peut faire des boutons de radio antiques ,  de tableau  de bord  de voitures anciennes   ,  réparer les vieux
téléphones  et diverses antiquités  .

     Il y a beaucoup d'informations  à ce sujet  sur internet  .



920, boul. Maloney Ouest (Québec) J8T 3R6
http://www.deserres.ca/fr-ca/services-a-la-clientele/nos-magasins/#
 Ce genre de magasin est connu pour ses gentilles  vendeuses      Wink





La réalisation de plaquettes type Lefaucheux est réalisable Very Happy
[url=Mouler une plaque de couche Pontet10][/url]

------------------------

Si c'est possible,c'est déjà fait. Si c'est impossible ça se fera
Mon Forum : Armes du Paléolithique au XIXème Siècle --->   http://prehistoire-xixeme.forumactif.org/ salut
Winchester 1866
Winchester 1866
Pilier du forum
Pilier du forum

Nombre de messages : 1213
Age : 76
Localisation : Ile de France
Date d'inscription : 20/11/2012

Revenir en haut Aller en bas

Mouler une plaque de couche Empty Re: Mouler une plaque de couche

Message  azul Ven 08 Aoû 2014, 10:06

Bonjour,
Pour ta plaque,tu peux aussi faire un moule en silicone (genre RHODORSIL RTV) et après tu coules une résine teintée. La précision est étonnante.

Azul

------------------------

Bon à rien mais prêt à tout.
azul
azul
Futur pilier
Futur pilier

Nombre de messages : 722
Age : 60
Localisation : Lauragais
Date d'inscription : 19/09/2010

Revenir en haut Aller en bas

Mouler une plaque de couche Empty Re: Mouler une plaque de couche

Message  gunsmith67 Ven 08 Aoû 2014, 17:26

pourquoi tu ne mets pas une en corne ?
en plus j'en aurait 2-3 a te proposer dont une en plastique
gunsmith67
gunsmith67
Membre
Membre

Nombre de messages : 48
Age : 30
Date d'inscription : 23/11/2013

Revenir en haut Aller en bas

Mouler une plaque de couche Empty Re: Mouler une plaque de couche

Message  Invité Ven 08 Aoû 2014, 17:32

Alternative !
Tu fais une jolie photocopie couleur de ta plaque, je te fournit en douce un format A4 de PETG style 2/3mm ou PMMA transparent...tu découpe, tu perce, tu applique...

Pas belle la vie (en attendant que...)  Very Happy

ZR
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Mouler une plaque de couche Empty Re: Mouler une plaque de couche

Message  MBiz Ven 08 Aoû 2014, 18:11

gunsmith67 a écrit:pourquoi tu ne mets pas une en corne ?
en plus j'en aurait 2-3 a te proposer dont une en plastique

 La plaque de couche que je recherche doit épouser la crosse anglaise. Elle est passablement plus courte que celle de corne qui elle est plus longue d'environ 15mm. Alors même si je la travaille, je perdrai une partie de la gravure. Si celle de plastique que tu as, possède les alvéoles au dos (comme sur la photo du haut), et bien elle fera sur mon vieil auto-5. Merci
MBiz
MBiz
Membre confirmé
Membre confirmé

Nombre de messages : 314
Age : 63
Localisation : Outaouais
Date d'inscription : 04/12/2013

Revenir en haut Aller en bas

Mouler une plaque de couche Empty Re: Mouler une plaque de couche

Message  MBiz Ven 08 Aoû 2014, 19:06

zouaverifle a écrit:Alternative !
Tu fais une jolie photocopie couleur de ta plaque, je te fournit en douce un format A4 de PETG style 2/3mm ou PMMA transparent...tu découpe, tu perce, tu applique...

Pas belle la vie (en attendant que...)  Very Happy

ZR

''A mon ami, là tu viens de m'avoir'' Je travail le bois avec une toupie CNC dans mon atelier, j'utilise autocad avec fichier DXF, je peux faire du 3D avec le logiciel approprié. Explique moi ou dit moi ou je trouve l'infos. Je crois comprendre que l'on travail ici avec de l'acrylique? Merci
MBiz
MBiz
Membre confirmé
Membre confirmé

Nombre de messages : 314
Age : 63
Localisation : Outaouais
Date d'inscription : 04/12/2013

Revenir en haut Aller en bas

Mouler une plaque de couche Empty Re: Mouler une plaque de couche

Message  gunsmith67 Ven 08 Aoû 2014, 20:49

MBiz a écrit:

gunsmith67 a écrit:pourquoi tu ne mets pas une en corne ?
en plus j'en aurait 2-3 a te proposer dont une en plastique



 La plaque de couche que je recherche doit épouser la crosse anglaise. Elle est passablement plus courte que celle de corne qui elle est plus longue d'environ 15mm. Alors même si je la travaille, je perdrai une partie de la gravure. Si celle de plastique que tu as, possède les alvéoles au dos (comme sur la photo du haut), et bien elle fera sur mon vieil auto-5. Merci
non , pas d'alvéoles , desolé...  No
gunsmith67
gunsmith67
Membre
Membre

Nombre de messages : 48
Age : 30
Date d'inscription : 23/11/2013

Revenir en haut Aller en bas

Mouler une plaque de couche Empty Re: Mouler une plaque de couche

Message  MBiz Ven 08 Aoû 2014, 21:06

Hé mon ami Gunsmith, nous avons essayé. Merci Mouler une plaque de couche 72113
MBiz
MBiz
Membre confirmé
Membre confirmé

Nombre de messages : 314
Age : 63
Localisation : Outaouais
Date d'inscription : 04/12/2013

Revenir en haut Aller en bas
