Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 Empty Re: Fusil Lebel et Gras M.14 produits pendant la Première Guerre

Message  Leboulanger Sam 07 Mar 2015, 12:43

Verchère a écrit:

Leboulanger a écrit:... D'autant que la cote "fond de filet" de l'un empiète sur la cote "sur filet" de l'autre .
Et le sens de filetage des deux est opposé . ( droite pour le Lebel et gauche pour le Gras ) ...


Oui, c'est bien ce qui rend suspecte cette histoire de bague d'adaptation :
27 x 2.0, triangulaire à gauche pour le Gras (soit un noyau d'environ 25)
et 25 x 1.4, triangulaire à droite pour Lebel et Berthier.
Pas assez de marge pour une bague ; et même aucune marge du tout !

Il me semble exclu d'avoir réduit le bouton fileté d'un canon de Lebel pour donner la place à une bague : si un filetage "serré" peut donner à la bague l'effet d'une frette pour conserver et même augmenter la résistance transversale (éclatement), cela n'aurait aucun effet sur la résistance longitudinale qui deviendrait alors certainement "un peu faible".
Tarauder plus gros le boîtier de culasse serait une autre solution, mais je n'ai pas de boîtier démonté pour vérifier s'il n'y aurait pas un hic ; de toutes façons, il n'y a pas non plus énormément de camelote...

Ces adaptations de canon aux cotes "Lebel" sur un Gras posent problème !
Il paraît qu'aux Invalides, il y en aurait un en coupe...
Malheureusement, j'avais un correspondant dans la place mais il est décédé depuis quelques années.

c'est pourquoi cette histoire de mamelon intermédiaire je n'y croyait pas un instant Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 779757
Etant aussi curieux que toi , je compte bien poursuivre les investigations .
A savoir , aller rechercher l'exemplaire "état de terrain" que j'ai donné pour demander au nouveau proprio de pouvoir au moins le dévisser .
La au moins nous aurons une info fiable "sur la bête" que je ne manquerais pas de partager ici Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 3361380237
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4061
Age : 55
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 Empty Re: Fusil Lebel et Gras M.14 produits pendant la Première Guerre

Message  Troyka Sam 07 Mar 2015, 15:42

Alamas a écrit:Au moins 39 000 expédiés dans la zone des armées (chiffres janvier 1915).
D'après les archives, le M14 n'a été livré qu'aux serbes (7 532 exemplaires).
Cf. Stéphane FERRARD, mai 1940, armement des fantassins français, Éd.° E-T-A-I, p. 58.

Ok, merci. Je sais que des fusil gras on été livrées à l'armee Belge pendant la première guerre mondiale mais pas de précision sur quel type (M14 ou ancienne).

Cordialement

Troyka
Membre
Membre

Nombre de messages : 5
Age : 40
Date d'inscription : 06/03/2015

Revenir en haut Aller en bas

Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 Empty Re: Fusil Lebel et Gras M.14 produits pendant la Première Guerre

Message  Mars Dim 31 Jan 2016, 19:04

Verchère a écrit:Les Gras modifiés 14 on en avait parlé dans un autre sujet, s'interrogeant sur les canons.

Car on lit parfois que c'étaient des canons de Lebel, mais il est évident que le filetage diffère et que la différence entre le filetage du Lebel (25 x 1.4 à D) et celui de Gras (27 x 2.0 ... à G ?) est un peu faible pour intercaler une bague.
Mais d'après les archives citées plus haut, le canon de 8 mm pour Gras serait différencié dès la fabrication ; on peut donc penser que son bouton était directement fileté pour le boîtier du Gras. Est-ce confirmé ?

je confirme que le canon du fusil Gras M14 est a gauche au pas 2.0 et que le bouton est usiné aux dimensions du boitier du fusil Gras 1874, alors que le manchon porte baïonnette est lui rapporté par brasure, l'embase de hausse peu aussi être emboutie et non fraisée.
Cdlr

Mars
Membre
Membre

Nombre de messages : 26
Age : 67
Localisation : Les Lilas
Date d'inscription : 04/01/2016

http://galeriedemars.fr

Revenir en haut Aller en bas

Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 Empty Re: Fusil Lebel et Gras M.14 produits pendant la Première Guerre

Message  Verchère Lun 01 Fév 2016, 01:36

Confirmation intéressante.
En fait de "canon de Lebel", ce pourrait donc être simplement l'ébauche de forge pour canon de Lebel...

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 19089
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 Empty Re: Fusil Lebel et Gras M.14 produits pendant la Première Guerre

Message  Leboulanger Lun 01 Fév 2016, 12:30

A défaut d'éléments concret , nous ne pouvons hélas que le supposer .
C'est pourquoi j'aurais bien aimé connaître la source de notre ami Mars sur ce point .
A+
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4061
Age : 55
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 Empty Re: Fusil Lebel et Gras M.14 produits pendant la Première Guerre

Message  Mars Lun 01 Fév 2016, 13:22

Leboulanger a écrit:A défaut d'éléments concret , nous ne pouvons hélas que le supposer .
C'est pourquoi j'aurais bien aimé connaître la source de notre ami Mars sur ce point .
A+

aucune source particulière, uniquement par expérience lors de démontage fréquents de ce type d'arme.
Cdlr

Mars
Membre
Membre

Nombre de messages : 26
Age : 67
Localisation : Les Lilas
Date d'inscription : 04/01/2016

http://galeriedemars.fr

Revenir en haut Aller en bas

Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 Empty 07-15 à boitier 1907 St-Etienne GG

Message  FUEGO Dim 05 Nov 2017, 19:36

Invité a écrit:Si ta question porte sur la différence 1907 normal - 1907 modifié :
Le boîtier de culasse est probablement resté marqué 1907 au lieu de 1907-15 et probablement de petites choses pour adapter le nouvel embouchoir permettant de fixer la baïonnette standard pour les Lebel et les 07-15.
Sinon, si ta question porte sur les différences 1907/1907-15 : guidon et planchette différents, embouchoir (et donc baïonnette) différents et, plus tard, levier de culasse. Mais j'avoue n'avoir jamais pris le pied à coulisse pour comparer sérieusement les deux.

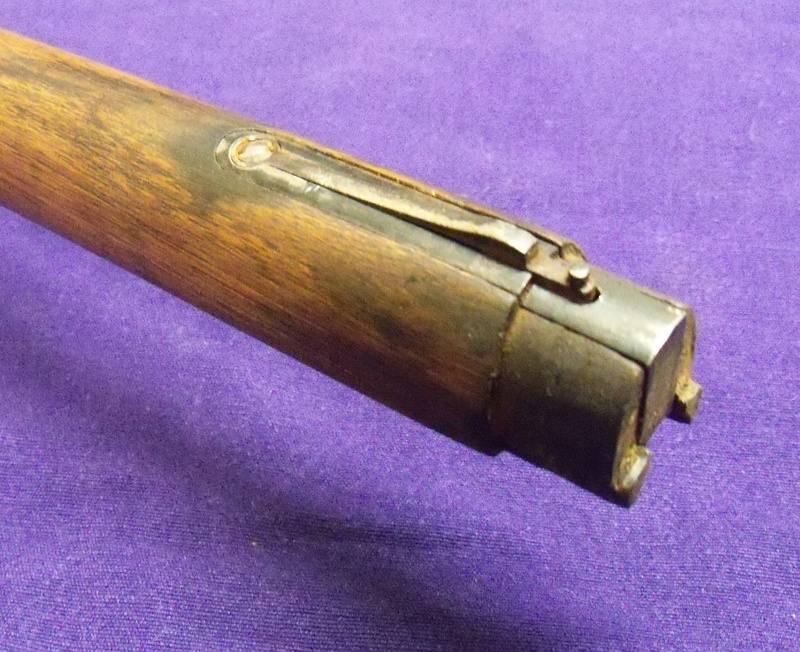

Pardonnez, moi de déterrer un vieux sujet, mais je peux illustrer quelque-peu certaines différences:Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 100_8342

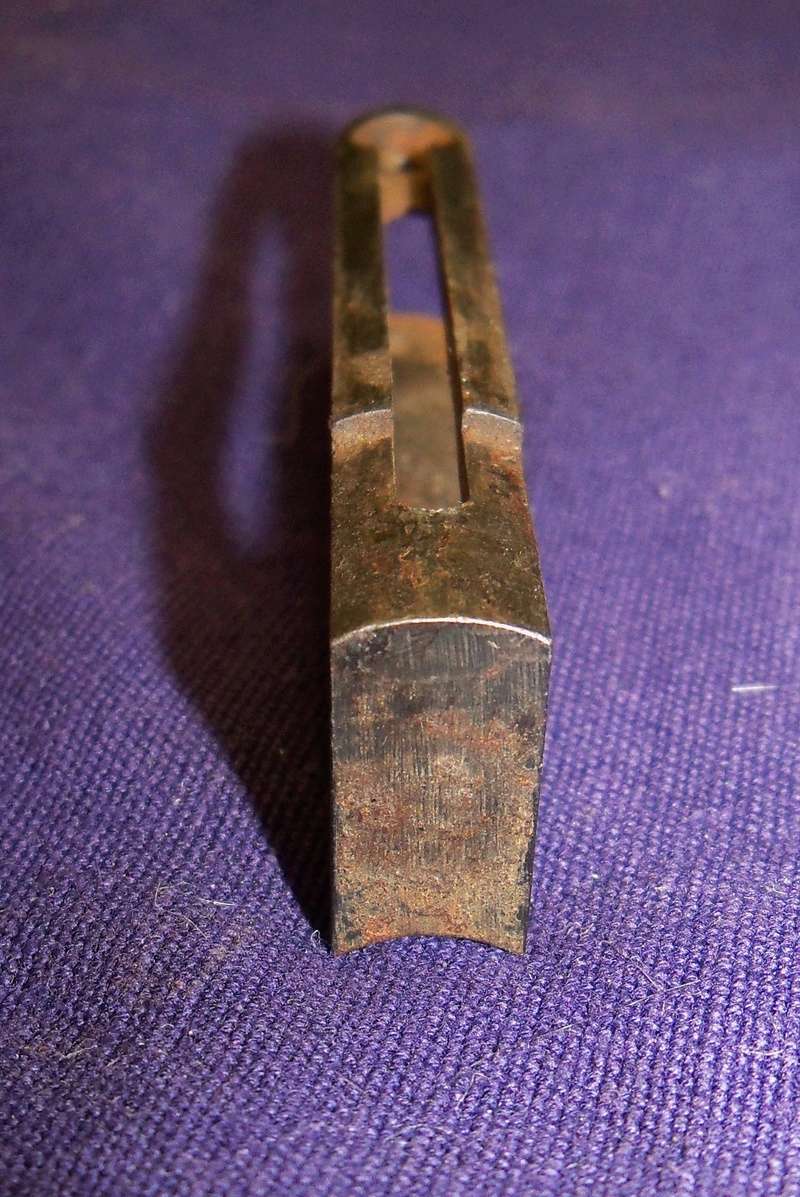

Le tenon de baïonnette est similaire à celui du 1907 de par sa longueur, mais le crochet qui servait sur le 1907 à arrimer la baïonnette à poste est arasé (ou le tenon est simplement "fabriqué sans")...Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 100_8340
Pas de crochet sur la face avant...
Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 100_8344

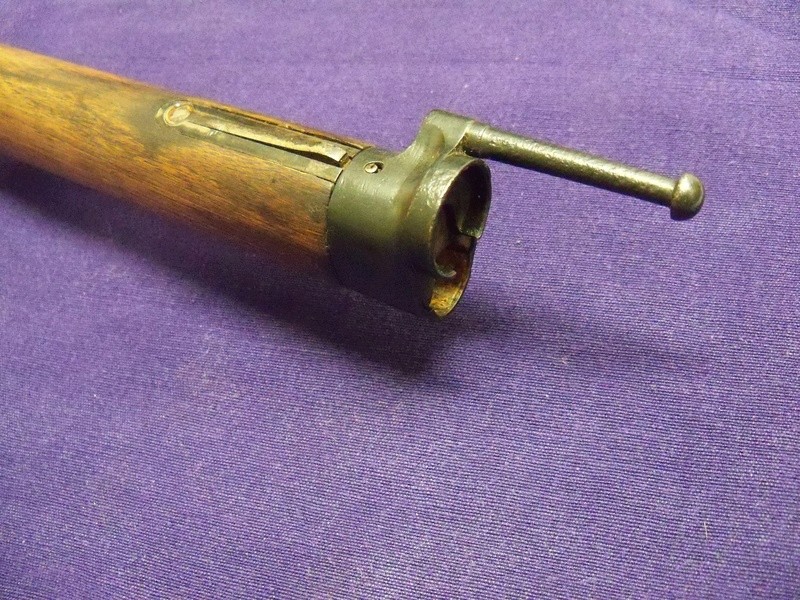

Nous voyons ici l'embouchoir à quillon traditionnel du 07-15 qui se fixe donc sur le tenon arasé...Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 100_8345
En sommes, le tenon ne joue que le rôle de l'épingle que l'on connait sur les 07-15

FUEGO
Pilier du forum
Pilier du forum

Nombre de messages : 2280
Age : 60
Localisation : Bas-Rhin
Date d'inscription : 27/01/2014

Revenir en haut Aller en bas

Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 Empty Comparaison des 3 systèmes

Message  FUEGO Dim 05 Nov 2017, 19:44

De gauche à droite: 1907 / 07-15 / 07-15 à boitier 1907 GG
Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 100_8346
On voit que au niveau de la fixation de la baïonnette, le GG est en fait une étape intermédiaire entre le 1907 "colonial" et le 07-15 traditionnel.
La question que l'on peut se poser c'est: "ont-ils utilisé un surplus de tenons de 1907 dont le crochet a été arasé, ou n'ont-ils simplement pas pensé à installer une épingle simple?"

FUEGO
Pilier du forum
Pilier du forum

Nombre de messages : 2280
Age : 60
Localisation : Bas-Rhin
Date d'inscription : 27/01/2014

Revenir en haut Aller en bas

Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 Empty Quid des Mousquetons Gras convertis en 8 mm ?

Message  EKAERGOS Dim 02 Sep 2018, 17:44

Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 72113 Jusque là il n'a été question que des fusils 1874 ou 66/74 convertis en 8mm (M14).
Certains auteurs comme J.HUON écrivaient même que la conversion en 8mm n'avait concerné que les fusils.
Or il m'est arrivé de rencontrer dans des bourses des mousquetons Gras convertis en 8 mm;et parfois même avec la mention "N". Question
De même il existe des photos et même un film ou l'on peut voir en 39/40 des Mousquetons Gras aux mains de membres de l'Armée de l'Air.
Le film montre le Maréchal Pétain (avant ou après le 25/06/40 ?) passant  en revue un détachement d'aviateurs en casquette qui lui présente les armes avec des mousquetons Gras.

Alors quelle est l'histoire de ces Mousquetons 66/74 ( M14 ?)

salut
EKAERGOS
EKAERGOS
Pilier du forum
Pilier du forum

Nombre de messages : 6171
Age : 65
Date d'inscription : 06/05/2010

Revenir en haut Aller en bas

Fusil Lebel et Gras M.14 produits pendant la Première Guerre - Page 2 Empty Re: Fusil Lebel et Gras M.14 produits pendant la Première Guerre

Message  Invité Mar 04 Sep 2018, 07:57

Ce n'est pas la première fois que tu évoques ces mousquetons en 8 mm. Je n'en ai trouvé nulle trace dans les archives, ce qui ne veut pas dire que ça n'existe pas. Je ne me souviens plus bien qui (Hélix?) nous avait montré un M14 dont la longueur de canon était plus courte qu'habituellement.
Quant aux mousquetons Gras d'Artillerie remis à l'Armée de l'Air, il s'agit, pour autant que je sache, d'armes toujours en 11 mm.
Il faut bien comprendre qu'au moment de la production du M14, ce dont on avait peur qu'il manquât, c'était des fusils, pas des mousquetons.
Châtellerault arrête les mousquetons (provisoirement) en novembre 1914, Saint-Étienne définitivement en mars 1915 (en finissant à petite vitesse). Gerest Grivolat et Cie voit sa commande originelle de 24 000 mousquetons transformée en autant de fusils 1907.
Donc s'il y a eu des mousquetons M14 de production militaire, vu le contexte, ce fût certainement en nombre très restreint, confirmé par le fait pour que ça n'apparaisse de manière évidente ni dans les archives, ni dans les collections.
Anonymous
Invité
Invité


Revenir en haut Aller en bas
