petit problème mécanique auget fusil LEBEL Empty petit problème mécanique auget fusil LEBEL

Message  toto Jeu 12 Mar 2015, 15:45

Bonjour à tous,


Je viens de récupérer un beau fusil LEBEL Mle 1886-M 93 daté de 1888.

Le fusil est en bel état avec encore environ 50 % de son bronzage, une belle patine tabac; de superbes marquages clairs et quasiment pas de piques.

Le canon est trés propre et bois et canon sont au même numéro...bref que du bonheur.... Cool Cool Cool

Mais....le systeme d'alimentation par auget est capricieux, en position basse, l'auget ne s'accroche pas et remonte en position haute. Ainsi seul le tir au coup par coup sans utiliser le magasin tubulaire est possible.

Je vous envoie une photo ci dessous :

petit problème mécanique auget fusil LEBEL Sam_5910

petit problème mécanique auget fusil LEBEL Sam_5911


petit problème mécanique auget fusil LEBEL Sam_5912

Est ce un problème connu sur les fusils Lebel ?

Je compte le confier à un armurier pour remedier à ce petit souci..

Merci à vous

petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113
toto
toto
Membre confirmé
Membre confirmé

Nombre de messages : 322
Age : 45
Localisation : Genève et ses environs
Date d'inscription : 12/03/2011

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  dédé Jeu 12 Mar 2015, 15:58

ta pensé a déverrouiller le "Cutt OFF" ?
dédé
dédé
Pilier du forum
Pilier du forum

Nombre de messages : 3578
Age : 34
Date d'inscription : 05/01/2011

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  toto Jeu 12 Mar 2015, 16:19

Bonjour Dede,


Qu'est ce que c'est le "cut off" ? Embarassed Embarassed Embarassed Embarassed
toto
toto
Membre confirmé
Membre confirmé

Nombre de messages : 322
Age : 45
Localisation : Genève et ses environs
Date d'inscription : 12/03/2011

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  walker33 Jeu 12 Mar 2015, 16:42

Le coût off c'est le levier quadrillé au dessus du pontet à droite. Ça sert à tirer au coup par coup en gardant le magasin en réserve. Sinon le lebel exige d'être manié avec vigueur. Quand on est trop doux l'auget ne remonte pas à tous les coups. Sur le mien, il était capricieux au début et à l'usage il s'est fait. Maintenant ça marche du feu de dieu. Si ça se trouve il a juste besoin d'un rodage. Il n'a peut-être pas servi depuis longtemps.

walker33
Futur pilier
Futur pilier

Nombre de messages : 960
Age : 61
Date d'inscription : 08/11/2012

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  toto Jeu 12 Mar 2015, 16:56

Bonjour Walker,


Merci de ta réponse, j'avais effectivement un LEBEL qui comme tu le décris, exigeait que l'on ramène la culasse en arrière vigoureusement pour que l'auget remonte.

Mais sur celui ci le problème est inversé, l'auget ne veut pas rester accroché en position basse....il remonte tout seul...

Si je bascule le petit levier " cut off", l'auget reste en position haute pour tirer au "coup par coup" comme il faut.

Merci de votre aide.... petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113
toto
toto
Membre confirmé
Membre confirmé

Nombre de messages : 322
Age : 45
Localisation : Genève et ses environs
Date d'inscription : 12/03/2011

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  walker33 Jeu 12 Mar 2015, 17:05

Si tu peux sortir la platine et la photographier on y verra mieux. Si ça se trouve elle a été mal remontée.

walker33
Futur pilier
Futur pilier

Nombre de messages : 960
Age : 61
Date d'inscription : 08/11/2012

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  toto Jeu 12 Mar 2015, 17:14

Bonjour Walker,


Qu'appeles tu la platine du fusil Lebel ?

Merci bcp petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113
toto
toto
Membre confirmé
Membre confirmé

Nombre de messages : 322
Age : 45
Localisation : Genève et ses environs
Date d'inscription : 12/03/2011

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  walker33 Jeu 12 Mar 2015, 17:20

C'est le mécanisme. Tu dépose la culasse. Tu dévisse la vis sur le côté gauche du boîtier et la vis de pontet et tu sors la platine en tirant sur le pontet . Tu auras tout le mécanisme apparent. Tu devrais voir ce qui ne va pas et pis tu nous fera des photos

walker33
Futur pilier
Futur pilier

Nombre de messages : 960
Age : 61
Date d'inscription : 08/11/2012

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  Lestat Jeu 12 Mar 2015, 18:23

Bonjour,

Effectivement, le mecanisme a probablement été mal remonté, ou une piece peut etre cassé. A mon avis c est la petite planchette avec le ressort en S qui a été remise à l envers.
Il faudrait le demonter pour voir.

------------------------

https://www.facebook.com/Les-mitrailleurs-107219878172756

petit problème mécanique auget fusil LEBEL Banniz11


Recherche tout accessoires pour FM chauchat et mitrailleuses hotchkiss 1914 / St Etienne 1907
Lestat
Lestat
Pilier du forum
Pilier du forum

Nombre de messages : 2221
Age : 37
Date d'inscription : 08/06/2010

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  toto Jeu 12 Mar 2015, 18:44

Bonjour Messieurs,

Je viens de démonter la bête, voici les photos du mécanisme :


petit problème mécanique auget fusil LEBEL Sam_5913

petit problème mécanique auget fusil LEBEL Sam_5914

petit problème mécanique auget fusil LEBEL Sam_5915

petit problème mécanique auget fusil LEBEL Sam_5916

petit problème mécanique auget fusil LEBEL Sam_5917

petit problème mécanique auget fusil LEBEL Sam_5918

petit problème mécanique auget fusil LEBEL Sam_5919

Avis aux experts...

merci encore à tous   petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113
toto
toto
Membre confirmé
Membre confirmé

Nombre de messages : 322
Age : 45
Localisation : Genève et ses environs
Date d'inscription : 12/03/2011

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  toto Jeu 12 Mar 2015, 18:49

j'ai le sentiment qu'il manque une pièce, non ? Question Question Question
toto
toto
Membre confirmé
Membre confirmé

Nombre de messages : 322
Age : 45
Localisation : Genève et ses environs
Date d'inscription : 12/03/2011

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  dédé Jeu 12 Mar 2015, 18:58

L’auget est bronzé ???

------------------------

nous sommes poussières et nous retourneront poussières
dédé
dédé
Pilier du forum
Pilier du forum

Nombre de messages : 3578
Age : 34
Date d'inscription : 05/01/2011

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  walker33 Jeu 12 Mar 2015, 19:03

On dirait que le levier de l'arrêt de cartouche est à l'envers. Et l'auget et tout le mécanisme d'ailleurs devrait être poli blanc

walker33
Futur pilier
Futur pilier

Nombre de messages : 960
Age : 61
Date d'inscription : 08/11/2012

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  SmithW Jeu 12 Mar 2015, 19:04

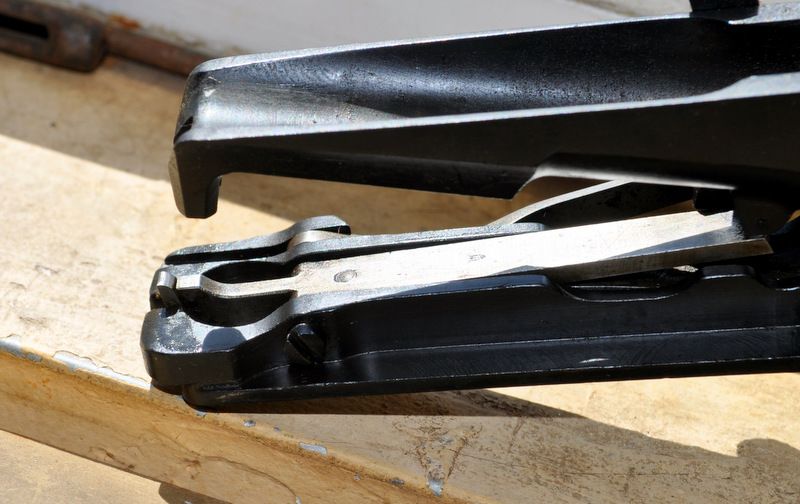

La piece du bas est montée a l'envers
petit problème mécanique auget fusil LEBEL DSC_0612

Si l’arme est dans son état d’origine, oui, ces pièces devraient être en blanc. Il y a eu tellement de réparations, de remises en état etc.  que lors des dites réparations il était plus facile de bronzer  ou parkerizer les pièces que de les laisser en blanc, voir les R35. De toute façon je doute fort que la couleur des pièces affecte le fonctionnement de l’arme.

Sincerely

BS


Dernière édition par SmithW le Jeu 12 Mar 2015, 19:14, édité 1 fois

SmithW
Membre
Membre

Nombre de messages : 69
Age : 76
Date d'inscription : 29/10/2010

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  Leboulanger Jeu 12 Mar 2015, 19:06

walker33 a écrit:On dirait que le levier de l'arrêt de cartouche est à l'envers. Et l'auget et tout le mécanisme d'ailleurs devrait être poli blanc


C'est exactement ca !

l'onglet est a l'envers .
De ce fait la tringle ne peux pas monter verrouiller le dessous de l'auget . old

Photo de l'ami Jipe :
petit problème mécanique auget fusil LEBEL Meca_l10

https://www.tircollection.com/t11960-un-souci-avec-un-mecanisme-lebel#153824
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4061
Age : 55
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  Solitaire du 57 Jeu 12 Mar 2015, 19:30

Question technique concernant le démontage/remontage du mecanisme ,quelle est l'astuce pour remonter le "ressort " du levier de   manoeuvre ??? Vraiment trés chiant difficile à remettre !
petit problème mécanique auget fusil LEBEL 72113
@+ salut

------------------------

Ce qui doit se faire se fait ,ce qui ne se fait pas ne devait pas se faire .....:pirat:

"Rappelez-vous toujours que si la Gestapo avait les moyens de vous faire parler , les politiciens ont ,eux, les moyens de vous faire taire " Coluche ...

petit problème mécanique auget fusil LEBEL 4551
Solitaire du 57
Solitaire du 57
Pilier du forum
Pilier du forum

Nombre de messages : 1668
Age : 58
Localisation : à l'Est ,en Lorraine
Date d'inscription : 17/11/2013

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  Leboulanger Jeu 12 Mar 2015, 19:35

1: le positionner et le visser
2: pousser comme un malade l'extrémité vers le bas pour qu'il se place sous la came du levier .

L'autre méthode consiste a déposer l'auget , placer le ressort et remonter l'auget seulement après en le poussant vers le bas sur le ressort . Tu suis ? old
Mais là , je ne suis même pas sur que ca passe pour repositionner le levier ... tongue


Dernière édition par Leboulanger le Jeu 12 Mar 2015, 19:38, édité 1 fois
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4061
Age : 55
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  toto Jeu 12 Mar 2015, 19:37

Merci à tous,

Pour le remettre dans la bonne position, il faut être un armurier confirmé ou un amateur ( pas très doué de ses mains) peut y arriver ?
toto
toto
Membre confirmé
Membre confirmé

Nombre de messages : 322
Age : 45
Localisation : Genève et ses environs
Date d'inscription : 12/03/2011

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  Leboulanger Jeu 12 Mar 2015, 19:40

C'est tout simple .
La vis a l'avant qui traverse , tu la dévisse et la retire complètement .
Tu sors l'onglet qui est au milieu et tu le retourne .
Tu le place correctement et tu repose la vis en chopant en même temps le ressort de levier .
Ca se fait auget en haut .
Regardes les photos pour bien visualiser la chose Idea
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4061
Age : 55
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  toto Jeu 12 Mar 2015, 19:46

Ok merci bcp, je tente ce soir apres diner..

Si je ne suis pas couché à minuit, je me defoulerai sur le forum..... petit problème mécanique auget fusil LEBEL 72113
toto
toto
Membre confirmé
Membre confirmé

Nombre de messages : 322
Age : 45
Localisation : Genève et ses environs
Date d'inscription : 12/03/2011

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  Mezigot Jeu 12 Mar 2015, 20:36

Mouais, c'est marrant, j'ai la vague impression que le bidule courbe vers le bas est monte a l'envers:  Normalement, c'est l'arretoir de magazin qui doit s'effacer quand l'auget remonte et sortir (a savoir remonter) quand l'auget est en position basse de maniere a intercepter le bourrelet de la cartouche suivante pour eviter la double alimentation.
petit problème mécanique auget fusil LEBEL 72113

Mezigot
Pilier du forum
Pilier du forum

Nombre de messages : 2072
Age : 53
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  Solitaire du 57 Jeu 12 Mar 2015, 20:41

Leboulanger a écrit:1: le positionner et le visser
2: pousser comme un malade l'extrémité vers le bas pour qu'il se place sous la came du levier .

L'autre méthode consiste a déposer l'auget , placer le ressort et remonter l'auget seulement après en le poussant vers le bas sur le ressort . Tu suis ? old
Mais là , je ne suis même pas sur que ca passe pour repositionner le levier ... tongue


Merci Leboulanger ,oui ,j'ai suivi Very Happy  en fait pour le remonter ,moi je l'ai mis en place ,puis j'ai appuyé au max pour pouvoir enfiler sa vis ,que j'ai ensuite tapoté gentiment pour finir de la faire rentrer jusqu'à son filetage ...
J'en tire la conclusion que je ne le redemonterai pas   tongue  .Sauf besoin express . Même pour nettoyage et huilage il n'y a pas besoin .
J'ai du mal à imaginer ce mécanisme dans la boue ...

@+ salut

------------------------

Ce qui doit se faire se fait ,ce qui ne se fait pas ne devait pas se faire .....:pirat:

"Rappelez-vous toujours que si la Gestapo avait les moyens de vous faire parler , les politiciens ont ,eux, les moyens de vous faire taire " Coluche ...

petit problème mécanique auget fusil LEBEL 4551
Solitaire du 57
Solitaire du 57
Pilier du forum
Pilier du forum

Nombre de messages : 1668
Age : 58
Localisation : à l'Est ,en Lorraine
Date d'inscription : 17/11/2013

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  toto Jeu 12 Mar 2015, 21:03

MERVEILLEUX  Cool Cool Cool Cool Cool Cool

J'ai suivi vos instructions et remonté le ressort/griffe dans le bon sens.

Tout marche du feu de dieu..

Merci à tous, vive le forum petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113 petit problème mécanique auget fusil LEBEL 72113
toto
toto
Membre confirmé
Membre confirmé

Nombre de messages : 322
Age : 45
Localisation : Genève et ses environs
Date d'inscription : 12/03/2011

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  Leboulanger Jeu 12 Mar 2015, 21:20

Mah de rien mon titi . Plus qu'a l'arroser ce beau Lebel petit problème mécanique auget fusil LEBEL 248158 petit problème mécanique auget fusil LEBEL 3982057981
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4061
Age : 55
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

petit problème mécanique auget fusil LEBEL Empty Re: petit problème mécanique auget fusil LEBEL

Message  Solitaire du 57 Ven 13 Mar 2015, 07:05

Leboulanger a écrit:Mah de rien mon titi . Plus qu'a l'arroser ce beau Lebel petit problème mécanique auget fusil LEBEL 248158 petit problème mécanique auget fusil LEBEL 3982057981




Et à nous mettre des petit problème mécanique auget fusil LEBEL 819249 petit problème mécanique auget fusil LEBEL 819249 petit problème mécanique auget fusil LEBEL 819249 Photos

@+ salut


Dernière édition par Solitaire du 57 le Ven 13 Mar 2015, 18:25, édité 1 fois

------------------------

Ce qui doit se faire se fait ,ce qui ne se fait pas ne devait pas se faire .....:pirat:

"Rappelez-vous toujours que si la Gestapo avait les moyens de vous faire parler , les politiciens ont ,eux, les moyens de vous faire taire " Coluche ...

petit problème mécanique auget fusil LEBEL 4551
Solitaire du 57
Solitaire du 57
Pilier du forum
Pilier du forum

Nombre de messages : 1668
Age : 58
Localisation : à l'Est ,en Lorraine
Date d'inscription : 17/11/2013

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
