Message  HELIX Dim 17 Jan 2016 - 18:40

Carabine de cuirassier modèle 1890 72113

Suite au sujet d'identification et de présentation de freebird ( ici : https://www.tircollection.com/t26391-carabine-de-cuirassier-1890 ) voici un petit sujet montrant les petites erreurs de la personne qui avait au préalable restauré cette carabine .
Le travail a été très bien fait par quelqu'un connaissant son domaine mais pas forcément l'arme elle même .
Le bronzage est homogène et très correctement réalisé à la couche mais avec quelques débords à l'intérieur du boitier .

Carabine de cuirassier modèle 1890 01610

Un passage rapide à l'acide chlorhydrique avec un pinceau très fin et un polissage léger ont suffi à réparer ce détail .

La crosse a elle aussi été nettoyée mais avec prudence et respect et je n'ai fait que passer deux couches de cire d'antiquaire teintée noyer .
L'intérieur ce cette crosse montre quelques légères traces d'usage tout à fait normales .

Carabine de cuirassier modèle 1890 02610

Carabine de cuirassier modèle 1890 02910

Carabine de cuirassier modèle 1890 03010

Là où l'artisan s'est planté c'est qu'il a bronzé certaines pièces qui ne le sont normalement pas .
Sont concernées essentiellement quelques vis mais aussi le battant de crosse .
Quelques images de ces pièces en l'état .

Carabine de cuirassier modèle 1890 00111

Carabine de cuirassier modèle 1890 00412

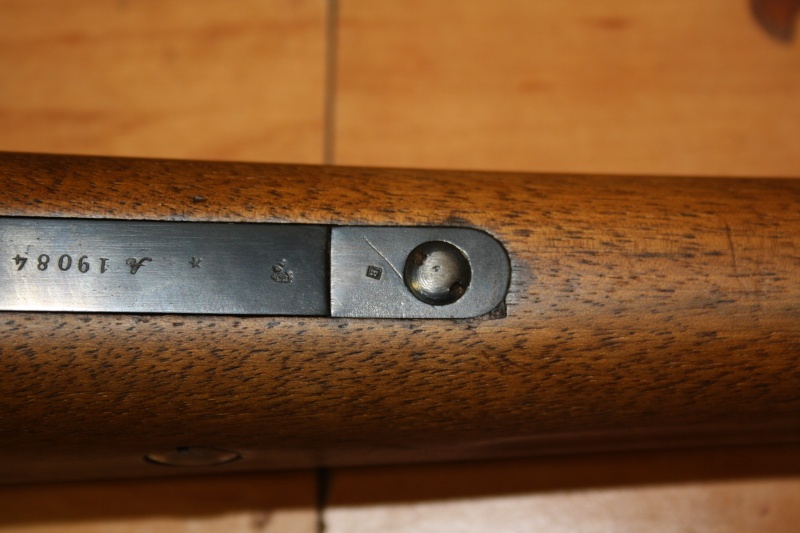

Carabine de cuirassier modèle 1890 00610

Carabine de cuirassier modèle 1890 01311

La solution pour revenir au blanc d'origine n'est vraiment pas compliquée ni couteuse à mettre en œuvre .
Nettoyer et dégraisser les pièces à l'acétone , les tremper trente seconde dans l'acide chlorhydrique , neutraliser l'opération précédente par trempage dans de l'au claire durant une à deux minute , sécher et essuyer , carder à la laine d'acier très fine et bien huiler pour finir . En tout cela a pris un quart d'heure en trainant .

Carabine de cuirassier modèle 1890 03510

A l'inverse les ressorts de grenadière et d'embouchoir ont été laissés blanc (ou polis ?) alors qu'ils sont normalement bleuis .
A noter que pour confirmer le superbe état de cette carabine que les épingles des dits ressorts ne présentent aucune marque d'oxydation chose pourtant courante sur cette pièce .

Carabine de cuirassier modèle 1890 00811

Carabine de cuirassier modèle 1890 01011

Après dégraissage un simple passage de pate à bronzer a rapidement redonné le bleu recherché .

Carabine de cuirassier modèle 1890 04110

Inattention ou ignorance le tenon de recul avant avait été mal remonté , le trou de logement de la baguette étant en position verticale et non horizontale empêchant bien évidemment cette dernière de prendre normalement place .

Carabine de cuirassier modèle 1890 03410

Le principal soucis de cette carabine était son anneau de grenadière .

Carabine de cuirassier modèle 1890 Pict0035

Il me fallait absolument trouver une solution à ce problème ce qui a été fait cet après-midi grâce à l'aide de deux membres du forum que remercie à nouveau .
Mon idée première était de récupérer un anneau sur une autre grenadière Berthier . J'étais alors sur d'avoir exactement les mêmes dimensions mais cela nécessitait de sacrifier une pièce .
Leboulanger a eu la très grande gentillesse de me donner la pièce recherchée et à la réception j'étais prêt à me mettre au travail quand Verchère m'a de manière très sympathique proposé un anneau très similaire d'origine et destination différente . Dans une lettre rapidement postée ce n'est pas un mais trois pièces que j'avais à ma disposition et je décidais alors de partir sur cette base pour réaliser mon anneau de grenadière .
La première étape a été de vérifier les dimensions qui a très peu de chose correspondaient .

Carabine de cuirassier modèle 1890 00211

Ensuite j'ai éliminé l'oxydation de surface et la bonne surprise était que le métal n'était pas marqué une fois la rouille retirée .
Avant de poursuivre je me suis assuré que le bronzage prenait correctement ce qui était le cas .

Carabine de cuirassier modèle 1890 00512

J'ai ensuite essayé de retirer la soudure mais celle ci n'a pas voulu partir au chauffage .
J'ai donc pris une petite meulette caoutchoutée et diamantée pour éliminer le débord disgracieux et j'ai ensuite coupé l'anneau à l'aide d'un disque caborundum très fin .

Carabine de cuirassier modèle 1890 01410

Carabine de cuirassier modèle 1890 02310

De nouveau petit polissage , puis étamage et enfin brasure à l'argent .

Carabine de cuirassier modèle 1890 02710

Carabine de cuirassier modèle 1890 03310

Carabine de cuirassier modèle 1890 03810

Carabine de cuirassier modèle 1890 04010

Carabine de cuirassier modèle 1890 041_210

Une fois la soudure refroidie j'ai de nouveau réalisé un petit polissage avant de rebronzer la zone traitée .

Carabine de cuirassier modèle 1890 04710

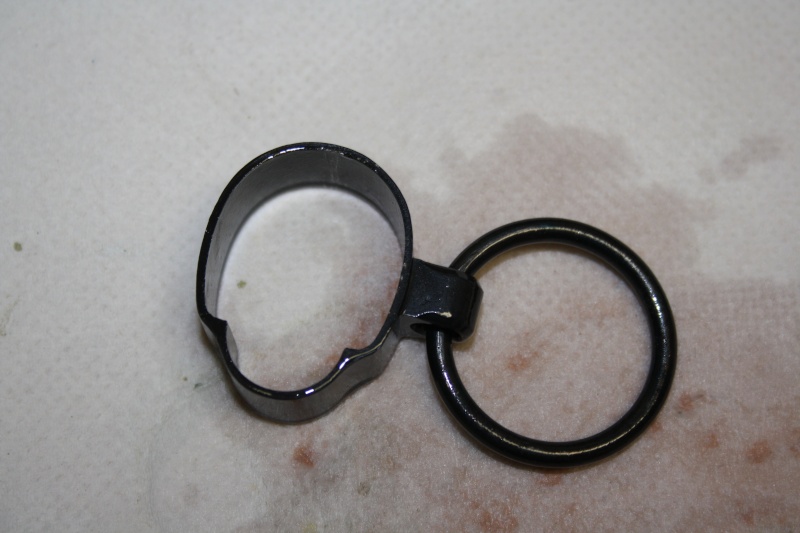

Pour finir neutralisation du bronzage et huilage copieux du tout .

Carabine de cuirassier modèle 1890 05110

Carabine de cuirassier modèle 1890 05210

Je n'étais pas sur d'arriver à mes fins avec ma brasure à l'argent et je vais cette fois remercier gringo qui s'était proposé de m'aider par une soudure TIG . Je n'en ai pas eu besoin mais j'apprécie le geste .

Au final cette arme que l'on peut considérer comme rare avait dès le départ bénéficié d'une remise en état de grande qualité qui ne demandais que peu de travail pour que ce soit presque parfait .
J'aurai l'occasion de vous montrer cette carabine modèle 1890 en détail et complétée par sa bretelle et la bonne baguette dans un post à venir quand le ciel me permettra de vous faire de bonnes photos en lumière naturelle .
