Message  Paul-Emmanuel Jeu 18 Aoû 2016, 19:27

En ouvrant mon coffre cette semaine j'ai été surpris,,,,mes deux T-Bolt ont fait une petite..
donc je vous présente la famille.

Fabrique Nationale T-Bolt family  Img_4411

Elles ont l'air identiques,,,mais quelques petites différences, visibles et moins visibles, sont à constater.

Première différence visible : Les organes de visée, deux types: hausse plus guidon et dioptre plus guidon.

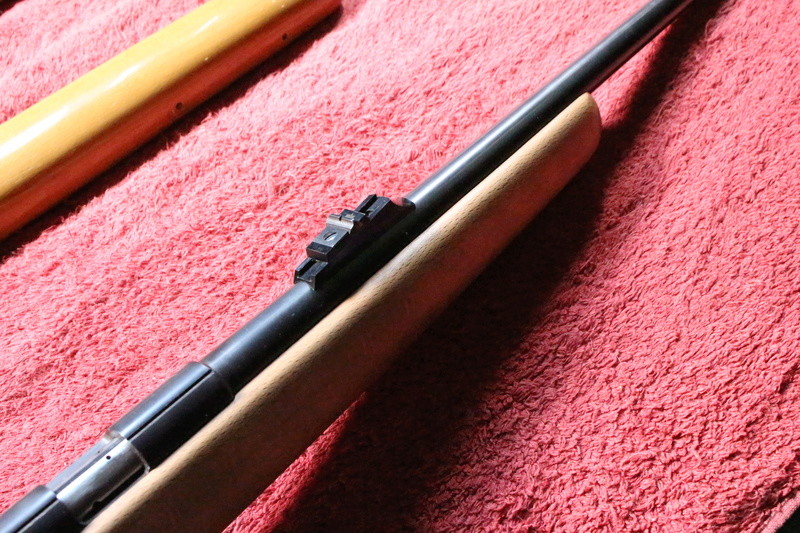

Hausse

Fabrique Nationale T-Bolt family  Img_4415


Dioptre

Fabrique Nationale T-Bolt family  Img_4412

Deuxième différence ( moins visible ): Les hauteurs de guidon.
La version avec hausse a un guidon de 5 mm.
la version avec dioptre a un guidon de 4 mm.
La courte a un guidon de 4 mm.

Guidons

Fabrique Nationale T-Bolt family  Img_4410


Troisième différence visible: La longueur de canon. Visible sur le photo de famille.
La courte a un canon de 55.5 cm. (Je ne connais pas encore son année de production).
Celle avec le dioptre (début de production) a un canon de 60.5 cm.
Celle avec la hausse (fin de production) a un canon de 60.5 cm.

Quatrième différence: la longueur de la fenêtre d'éjection et du tonnerre.
Celle avec le dioptre (début de production) a la fenêtre d'éjection qui fait 3.1 cm, le tonnerre fait 3.5 cm.
Celle avec la hausse ( fin de production ) a la fenêtre d'éjection qui fait 2.8 cm, le tonnerre fait 3.8 cm.
La courte a la fenêtre d'éjection qui fait 3.1 cm, le tonnerre fait 3.5 cm

Fenêtre d'éjection et tonnerre

Fabrique Nationale T-Bolt family  Img_4416

La cinquième différence est difficilement visible.
Sur celle avec dioptre( début de production ) la sous garde est en métal.
Sur les deux autres elle est en plastique.

J'ai aussi la chance d'avoir un petit accessoire bien pratique qui est assez peu courant car il se perdait facilement:la petite plaquette pour la transformer en monocoup et le cache pour empêcher les poussières d'entrer par le bas dans le puits de chargeur.

mise en monocoup

Fabrique Nationale T-Bolt family  Img_4414

Fabrique Nationale T-Bolt family  Img_4417

Au niveau des chargeurs il y a aussi une petite différence.
Au niveau de la lèvre gauche à l'arrière sur certains il y a un petit ergot, sur les autres pas.

Les chargeurs
Fabrique Nationale T-Bolt family  Img_4413

Fabrique Nationale T-Bolt family  Img_4418

Toutes les trois ont un canon flottant et sont très précises.
Le reste, verrou et bloc détente ne présentent pas de différences.

Voilà j'espère que vous aurez apprécié cette petite review..

Merci de m'avoir lu.

P.S si le sujet n'est pas dans la bonne rubrique je demande l'indulgence de la modération et le déplacement dans la rubrique ad hoc

------------------------

Résiste et mords

 Fabrique Nationale T-Bolt family  205958
Paul-Emmanuel
Paul-Emmanuel
Futur pilier
Futur pilier

Nombre de messages : 965
Age : 60
Localisation : belgique
Date d'inscription : 31/08/2013

Revenir en haut Aller en bas

Fabrique Nationale T-Bolt family  Empty Re: Fabrique Nationale T-Bolt family

Message  Richelieu ✝ Jeu 18 Aoû 2016, 23:51

Le petit ergot pourrait bien être l'éjecteur,comme sur les PA Webley

------------------------

En voulant respecter la lettre de la Loi
Tu trahis le coeur de la Loi
Jesus Christ
Richelieu ✝
Richelieu ✝
Pilier du forum
Pilier du forum

Nombre de messages : 3087
Age : 88
Localisation : Cote d'Emeraude (22)
Date d'inscription : 28/10/2010

Revenir en haut Aller en bas

Fabrique Nationale T-Bolt family  Empty Re: Fabrique Nationale T-Bolt family

Message  Paul-Emmanuel Ven 19 Aoû 2016, 00:32

les chargeurs sans ergot fonctionnent sur les début production et les fin production,,,,elles éjectent sans problèmes,,,c'est ce que je pensais aussi ,,,mais c'est pas ça....

------------------------

Résiste et mords

 Fabrique Nationale T-Bolt family  205958
Paul-Emmanuel
Paul-Emmanuel
Futur pilier
Futur pilier

Nombre de messages : 965
Age : 60
Localisation : belgique
Date d'inscription : 31/08/2013

Revenir en haut Aller en bas

Fabrique Nationale T-Bolt family  Empty Re: Fabrique Nationale T-Bolt family

Message  snochkeloch Ven 19 Aoû 2016, 09:17

je dirais qu'il en manque une.
en effet ce fut mon premier achat en 1972 car la FN la proposait en version integral gaucher , ce que je suis.
modele avec dioptre. j'ai encore le carton d'emballage d'origine avec les 2 accessoires pour la transformer en monocoup + un 2eme chargeur.
prix de l'epoque 700frs
pour les ergots de chargeur faut que je regarde les miens
snochkeloch
snochkeloch
Membre averti
Membre averti

Nombre de messages : 138
Age : 77
Localisation : a coté grande bleue
Date d'inscription : 08/07/2010

Revenir en haut Aller en bas

Fabrique Nationale T-Bolt family  Empty Re: Fabrique Nationale T-Bolt family

Message  Paul-Emmanuel Ven 19 Aoû 2016, 11:48

ha ça m'intéresse de savoir si l'ergot se trouve sur les chargeurs de 1972,,,et oui il doit en manquer mais je ne désespère pas d'avoir un jour la famille au complet....

------------------------

Résiste et mords

 Fabrique Nationale T-Bolt family  205958
Paul-Emmanuel
Paul-Emmanuel
Futur pilier
Futur pilier

Nombre de messages : 965
Age : 60
Localisation : belgique
Date d'inscription : 31/08/2013

Revenir en haut Aller en bas

Fabrique Nationale T-Bolt family  Empty Re: Fabrique Nationale T-Bolt family

Message  snochkeloch Ven 19 Aoû 2016, 13:47

pas d'ergot sur mes 2 chargeurs 5 coups de 1972
et un superbe ejecteur de 5mm dans le boitier de culasse
il ne vous reste plus qu'à trouver la version gaucher....
snochkeloch
snochkeloch
Membre averti
Membre averti

Nombre de messages : 138
Age : 77
Localisation : a coté grande bleue
Date d'inscription : 08/07/2010

Revenir en haut Aller en bas

Fabrique Nationale T-Bolt family  Empty Re: Fabrique Nationale T-Bolt family

Message  Paul-Emmanuel Ven 19 Aoû 2016, 15:00

ha oui ,,la version gaucher,,,,ça doit pas être simple à dégoter......

------------------------

Résiste et mords

 Fabrique Nationale T-Bolt family  205958
Paul-Emmanuel
Paul-Emmanuel
Futur pilier
Futur pilier

Nombre de messages : 965
Age : 60
Localisation : belgique
Date d'inscription : 31/08/2013

Revenir en haut Aller en bas

Fabrique Nationale T-Bolt family  Empty Re: Fabrique Nationale T-Bolt family

Message  Joel_ Ven 19 Aoû 2016, 15:45

Ah ben va falloir que j'examine la mienne, achetée à Marc sur TMF.

Paul-Emmanuel a écrit:
La courte a un canon de 55.5 cm. (Je ne connais pas encore son année de production).
En principe, l'année est indiquée par les 2 derniers chiffres du n° de série, non ?

Pour moi, c'est 1970.

------------------------

Fabrique Nationale T-Bolt family  3386325084d572ee7e1535
Joel_
Joel_
Pilier du forum
Pilier du forum

Nombre de messages : 1894
Age : 63
Localisation : Lyon
Date d'inscription : 08/01/2016

Revenir en haut Aller en bas

Fabrique Nationale T-Bolt family  Empty Re: Fabrique Nationale T-Bolt family

Message  Paul-Emmanuel Ven 19 Aoû 2016, 15:59

sur celle-ci les deux derniers c'est X8..

------------------------

Résiste et mords

 Fabrique Nationale T-Bolt family  205958
Paul-Emmanuel
Paul-Emmanuel
Futur pilier
Futur pilier

Nombre de messages : 965
Age : 60
Localisation : belgique
Date d'inscription : 31/08/2013

Revenir en haut Aller en bas

Fabrique Nationale T-Bolt family  Empty Re: Fabrique Nationale T-Bolt family

Message  Joel_ Ven 19 Aoû 2016, 22:49

Je viens de regarder la mienne, que j'ai identifiée comme  une T1. C'est la même que ta première (canon long + dioptre) avec un bois un peu plus sombre et dans un état, en gros... neuf !

Le bloc de sous-garde est métallique mais c'est de l'alliage léger (ne prend pas l'aimant).

N° de série 52...X70








Paul-Emmanuel a écrit:sur celle-ci les deux derniers c'est X8..








Elle est de 1968 (page 5 sur ce document) :    http://www.nramuseum.com/media/940941/serialization-date of manufacture.pdf


(j'ai un problème pour insérer ce lien de façon "propre" (peut-être à cause des espaces dans le nom ?) : en faire un copier-coller à la main.)

------------------------

Fabrique Nationale T-Bolt family  3386325084d572ee7e1535
Joel_
Joel_
Pilier du forum
Pilier du forum

Nombre de messages : 1894
Age : 63
Localisation : Lyon
Date d'inscription : 08/01/2016

Revenir en haut Aller en bas

Fabrique Nationale T-Bolt family  Empty Re: Fabrique Nationale T-Bolt family

Message  snochkeloch Dim 21 Aoû 2016, 09:35

ma gaucher année de fabrication X9 qui ne figure pas dans le repertoire des années de fabrications.
snochkeloch
snochkeloch
Membre averti
Membre averti

Nombre de messages : 138
Age : 77
Localisation : a coté grande bleue
Date d'inscription : 08/07/2010

Revenir en haut Aller en bas

Fabrique Nationale T-Bolt family  Empty Re: Fabrique Nationale T-Bolt family

Message  Joel_ Dim 21 Aoû 2016, 10:27

Peut-être une "série spéciale", justement à cause de l'aspect gaucher...

------------------------

Fabrique Nationale T-Bolt family  3386325084d572ee7e1535
Joel_
Joel_
Pilier du forum
Pilier du forum

Nombre de messages : 1894
Age : 63
Localisation : Lyon
Date d'inscription : 08/01/2016

Revenir en haut Aller en bas

Fabrique Nationale T-Bolt family  Empty Re: Fabrique Nationale T-Bolt family

Message  Paul-Emmanuel Dim 21 Aoû 2016, 12:24

le lien ne s'ouvre pas,,,j'ai un message error 404 not found,,,

------------------------

Résiste et mords

 Fabrique Nationale T-Bolt family  205958
Paul-Emmanuel
Paul-Emmanuel
Futur pilier
Futur pilier

Nombre de messages : 965
Age : 60
Localisation : belgique
Date d'inscription : 31/08/2013

Revenir en haut Aller en bas

Fabrique Nationale T-Bolt family  Empty Re: Fabrique Nationale T-Bolt family

Message  Paul-Emmanuel Dim 21 Aoû 2016, 12:34

ok j'ai trouvé...donc une de 68 une de 69 et une de 75

------------------------
