Une petite grand-mère
Comme je l'avais dit dans ma présentation voici quelques photos de ma dernière acquisition.
Avant de tout démonter, j'ai fait une petite visite pour voir si il n'y avait pas un truc bizarre dans les entrailles de mémère qui pouvait déboucher sur une cata. Direction le stand de tir avec quelques cartouches pour voir comment elle avec la hausse complètement dérivée sur la gauche , et bien elle droit .
Un bon point, maintenant un petit démontage pour un nettoyage en profondeur et quelques photos.
Place aux photos:
l'huilier et les marquages sur la crosse,
la culasse
le bloc de détente avec ses marquages, le "V" devant le ponté m'intrigue

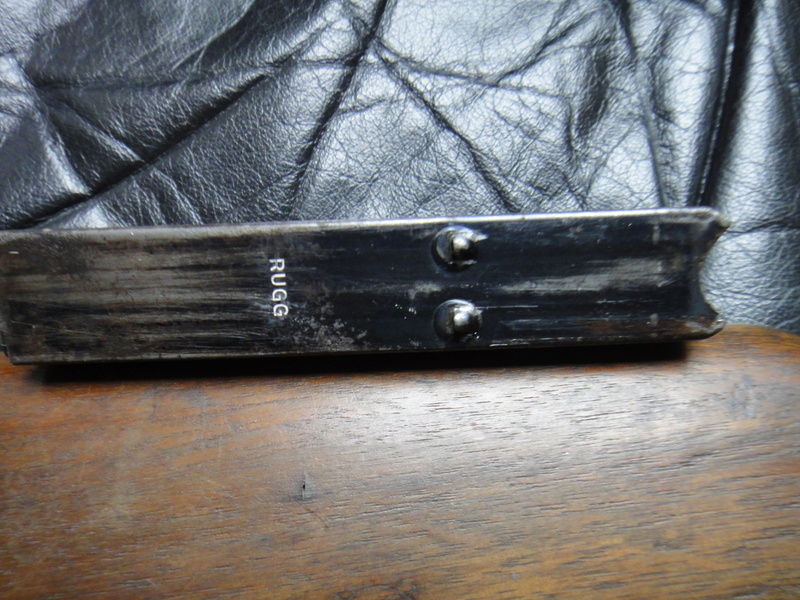

le dos du chargeur, son marquage m'intrigue, le site uscarbinecal30m1.com/Accessories/Magazines il n'y a pas d'identification de fabriquant de ce chargeur.
le seul marquage visible sur le canon, j'en trouverai peut-être d'autre en regardant mieux quoique....
les différents marquages du boitier de culasse
le tenon de recul

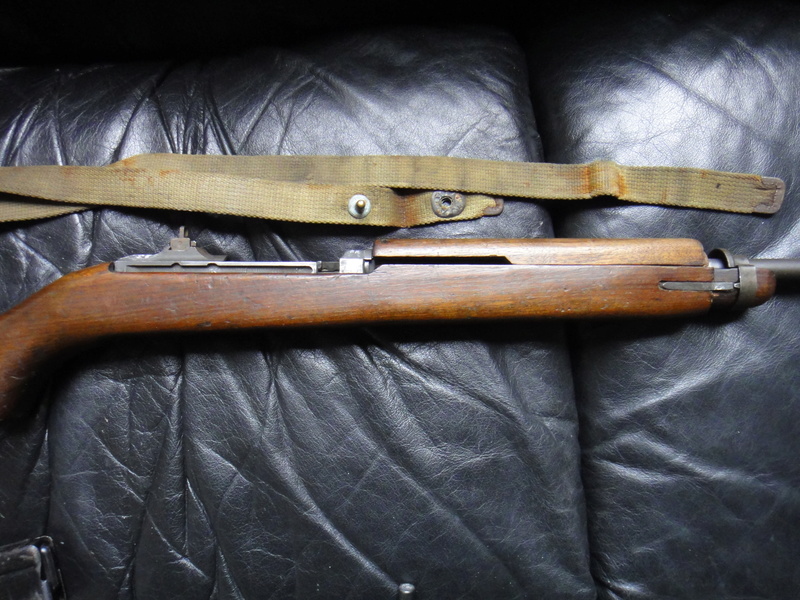

la cross ré-assemblée
Maintenant il y a du boulot de nettoyage, dé-rouillage, ponçage, traitement des surfaces métalliques, nettoyage des bois huilage des bois.
Avant de tout démonter, j'ai fait une petite visite pour voir si il n'y avait pas un truc bizarre dans les entrailles de mémère qui pouvait déboucher sur une cata. Direction le stand de tir avec quelques cartouches pour voir comment elle avec la hausse complètement dérivée sur la gauche , et bien elle droit .
Un bon point, maintenant un petit démontage pour un nettoyage en profondeur et quelques photos.
Place aux photos:
l'huilier et les marquages sur la crosse,
la culasse
le bloc de détente avec ses marquages, le "V" devant le ponté m'intrigue
le dos du chargeur, son marquage m'intrigue, le site uscarbinecal30m1.com/Accessories/Magazines il n'y a pas d'identification de fabriquant de ce chargeur.
le seul marquage visible sur le canon, j'en trouverai peut-être d'autre en regardant mieux quoique....
les différents marquages du boitier de culasse
le tenon de recul
la cross ré-assemblée
Maintenant il y a du boulot de nettoyage, dé-rouillage, ponçage, traitement des surfaces métalliques, nettoyage des bois huilage des bois.
Tonton grincheux- Membre
- Nombre de messages : 36
Age : 71
Localisation : Gard
Date d'inscription : 14/12/2016
Re: Une petite grand-mère
salut, elle est très jolie!!
byf44- Pilier du forum
- Nombre de messages : 2009
Age : 43
Date d'inscription : 06/08/2011
Re: Une petite grand-mère
Un petit lifting et rajout de quelques pièces manquantes et
tu auras une superbe mamie !!
Une Wivchester .... veinard !
tu auras une superbe mamie !!
Une Wivchester .... veinard !
usm1- Membre expert
- Nombre de messages : 689
Age : 65
Localisation : Sud Ouest
Date d'inscription : 29/10/2011
Re: Une petite grand-mère
usm1 a écrit:Un petit lifting et rajout de quelques pièces manquantes et
tu auras une superbe mamie !!
Une Wivchester .... veinard !
Heu comment dire elle est complète, toute complète, fonctionnelle, il ne manque rien ou plutôt ne manquait rien ; jusqu'à ce que ce P....n de petit ressort, tout petit ressort de maintien du doigt de blocage du levier d'armement en position arrière s'évade du bain de dégraissage dans le patio. Il s'est évadé quand je prenais les photos.
Ce n'est qu'un petit ressort, de 2,5 à 3mm de diamètre et 5mm de long, il n'y a aucun marquage dessus je devrais pouvoir en trouver un facilement, mais elle ne sera plus originale . je ne le dirai à personne d'autre qu'à toi.
Tonton grincheux- Membre
- Nombre de messages : 36
Age : 71
Localisation : Gard
Date d'inscription : 14/12/2016
Re: Une petite grand-mère
Très jolie petite baby
indianadam- Membre expert
- Nombre de messages : 694
Age : 42
Localisation : 77
Date d'inscription : 06/03/2016
Re: Une petite grand-mère
Une baby sera toujours une demoiselle malgré l'âge...tu connais l'historique de cette belle ?
laurentsix- Membre confirmé
- Nombre de messages : 430
Age : 60
Date d'inscription : 29/03/2014
Re: Une petite grand-mère
Très belle pièce... une crosse précoce en plus... Suis jaloux !
Christophe5656- Membre confirmé
- Nombre de messages : 281
Age : 55
Date d'inscription : 19/11/2013
joselito- Modérateur
- Nombre de messages : 17734
Age : 65
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011
Re: Une petite grand-mère
Le chargeur a été fabriqué par Rugg Mfg. Co. (Greenfield, MA.).
Christophe5656- Membre confirmé
- Nombre de messages : 281
Age : 55
Date d'inscription : 19/11/2013
Re: Une petite grand-mère
Je t'en envoie un.... pour ta NoëlTonton grincheux a écrit:usm1 a écrit:Un petit lifting et rajout de quelques pièces manquantes et
tu auras une superbe mamie !!
Une Wivchester .... veinard !
Heu comment dire elle est complète, toute complète, fonctionnelle, il ne manque rien ou plutôt ne manquait rien ; jusqu'à ce que ce P....n de petit ressort, tout petit ressort de maintien du doigt de blocage du levier d'armement en position arrière s'évade du bain de dégraissage dans le patio. Il s'est évadé quand je prenais les photos.
Ce n'est qu'un petit ressort, de 2,5 à 3mm de diamètre et 5mm de long, il n'y a aucun marquage dessus je devrais pouvoir en trouver un facilement, mais elle ne sera plus originale . je ne le dirai à personne d'autre qu'à toi.
Adresse en PM et c'est parti
T
teufelhund- Pilier du forum
- Nombre de messages : 1118
Age : 73
Localisation : D'un côté c'est l'Europe et de l'autre c'est la France ( V Hugo)
Date d'inscription : 07/10/2015
Re: Une petite grand-mère
teufelhund a écrit:Tonton grincheux a écrit:usm1 a écrit:Un petit lifting et rajout de quelques pièces manquantes et
tu auras une superbe mamie !!
Une Wivchester .... veinard !
Heu comment dire elle est complète, toute complète, fonctionnelle, il ne manque rien ou plutôt ne manquait rien ; jusqu'à ce que ce P....n de petit ressort, tout petit ressort de maintien du doigt de blocage du levier d'armement en position arrière s'évade du bain de dégraissage dans le patio. Il s'est évadé quand je prenais les photos.
Ce n'est qu'un petit ressort, de 2,5 à 3mm de diamètre et 5mm de long, il n'y a aucun marquage dessus je devrais pouvoir en trouver un facilement, mais elle ne sera plus originale . je ne le dirai à personne d'autre qu'à toi.
Je t'en envoie un.... pour ta Noël
Adresse en PM et c'est parti
T
Le chargeur m'interpelle... fabricant pas dans ma doc....ce qui ne veut rien dire... doc incomplète
Mais d'habitude les fabricants sont codés et non en toutes lettres.
Doucement avec le nettoyage, pas de méthodes agressives...
Teufelhund
teufelhund- Pilier du forum
- Nombre de messages : 1118
Age : 73
Localisation : D'un côté c'est l'Europe et de l'autre c'est la France ( V Hugo)
Date d'inscription : 07/10/2015
Re: Une petite grand-mère
Doucement avec le nettoyage, pas de méthodes agressives...
Teufelhund
Oui surtout pas de restauration trop agressive car elle a de superbes marquages ce serait dommage de tout saccager !
MikeDundee- Pilier du forum
- Nombre de messages : 3596
Age : 55
Localisation : Picardie
Date d'inscription : 31/08/2015
Re: Une petite grand-mère
Nettoyage, mais pas ponçage , sinon ta M1 perdra beaucoup de sa valeur ... laine d'acier fine, huile, et basta !
... sauf peut-être pour la plaque de couche ... mais ne gratte pas le bois !
Le boîtier de ta carabine est sorti d'usine très exactement le 19 avril 1943 (mes excuses, je n'ai pas l'heure exacte ... ), avec 1709 petits frères ... l'arme a sans doute été assemblée dans les jours qui ont suivi.
Le bois est bon, le garde-main "Bull Nose", sans doute à rainure profonde sur le dessus, également, et la plaque de recul est sans doute du type 2 (la face intérieure est inclinée ?)
Le boîtier est un 2e type, avec 2 encoches le long de la rainure du tenon de levier d'armement. Il doit être muni du tube détachable de type 2 (fente sur l'arrière, pas d'excroissance vers le milieu) pour le ressort récupérateur.
Le boîtier de mécanisme a l'air d'être un type 3, c'est à dire que la partie arrière du logement de chargeur ("Magazine Wall") est intérieurement lisse, sauf dans le bas, où se trouvent les 2 creux pour les ergots du chargeur.
Le "V" est sans doute une marque de montage, Winchester fabriquant lui-même cette pièce ...
Le verrou de chargeur est bien du bon type, dit "type 2, long plain face".
Le marteau est du type 2, correct lui aussi ...
Le canon est non-daté, c'est normal ... tu devrais trouver le poinçon d'épreuve de Winchester juste devant la grenadière, sur le dessus, c'est un ovale avec les lettres "WP" l'une dans l'autre.
La grenadière ne doit porter que 2 points de soudure électrique, elle n'a pas de marquage, l'anneau non plus ... celui-ci doit être du modèle à ouverture large.
Bref, une bonne Winchester homogène, pour ce que l'on voit sur les photos ... reste à voir les petites pièces, le tube du ressort, ... la boucle de la bretelle serait aussi intéressante, elle pourrait être du type "étroit", que l'on ne voit pas souvent, qui sait ...
Belle rentrée, à bichonner pas trop violemment ...
A+
... sauf peut-être pour la plaque de couche ... mais ne gratte pas le bois !
Le boîtier de ta carabine est sorti d'usine très exactement le 19 avril 1943 (mes excuses, je n'ai pas l'heure exacte ... ), avec 1709 petits frères ... l'arme a sans doute été assemblée dans les jours qui ont suivi.
Le bois est bon, le garde-main "Bull Nose", sans doute à rainure profonde sur le dessus, également, et la plaque de recul est sans doute du type 2 (la face intérieure est inclinée ?)
Le boîtier est un 2e type, avec 2 encoches le long de la rainure du tenon de levier d'armement. Il doit être muni du tube détachable de type 2 (fente sur l'arrière, pas d'excroissance vers le milieu) pour le ressort récupérateur.
Le boîtier de mécanisme a l'air d'être un type 3, c'est à dire que la partie arrière du logement de chargeur ("Magazine Wall") est intérieurement lisse, sauf dans le bas, où se trouvent les 2 creux pour les ergots du chargeur.
Le "V" est sans doute une marque de montage, Winchester fabriquant lui-même cette pièce ...
Le verrou de chargeur est bien du bon type, dit "type 2, long plain face".
Le marteau est du type 2, correct lui aussi ...
Le canon est non-daté, c'est normal ... tu devrais trouver le poinçon d'épreuve de Winchester juste devant la grenadière, sur le dessus, c'est un ovale avec les lettres "WP" l'une dans l'autre.
La grenadière ne doit porter que 2 points de soudure électrique, elle n'a pas de marquage, l'anneau non plus ... celui-ci doit être du modèle à ouverture large.
Bref, une bonne Winchester homogène, pour ce que l'on voit sur les photos ... reste à voir les petites pièces, le tube du ressort, ... la boucle de la bretelle serait aussi intéressante, elle pourrait être du type "étroit", que l'on ne voit pas souvent, qui sait ...
Belle rentrée, à bichonner pas trop violemment ...
A+
- "Un homme armé est plus indépendant qu'un homme sans armes"
(Spinoza)
- "Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
(George Washington)
- "... surtout le plomb"
(Wolfgang Amadeus Feder 504)
feder504- Pilier du forum
- Nombre de messages : 10215
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011
Re: Une petite grand-mère
teufelhund a écrit:Je t'en envoie un.... pour ta Noël
Adresse en PM et c'est parti
T
Je suis trop bleu bite sur le forum pour avoir accès au MP. "Un jour je pourrai, je pourrai"
Merci pour cette proposition très tentante et spontanée pour un débutant ici.
P
Tonton grincheux- Membre
- Nombre de messages : 36
Age : 71
Localisation : Gard
Date d'inscription : 14/12/2016
le terrain
belle trouvaille
celle la elle est venu en bateau le 6 juin 44 et surement echange contre un litre de calva
celle la elle est venu en bateau le 6 juin 44 et surement echange contre un litre de calva
udm42- Membre expert
- Nombre de messages : 552
Age : 63
Date d'inscription : 26/09/2012
Re: Une petite grand-mère
feder504 a écrit:Nettoyage, mais pas ponçage , sinon ta M1 perdra beaucoup de sa valeur ... laine d'acier fine, huile, et basta !
... sauf peut-être pour la plaque de couche ... mais ne gratte pas le bois !
Le boîtier de ta carabine est sorti d'usine très exactement le 19 avril 1943 (mes excuses, je n'ai pas l'heure exacte ... ), avec 1709 petits frères ... l'arme a sans doute été assemblée dans les jours qui ont suivi.
Le bois est bon, le garde-main "Bull Nose", sans doute à rainure profonde sur le dessus, également, et la plaque de recul est sans doute du type 2 (la face intérieure est inclinée ?)
Le boîtier est un 2e type, avec 2 encoches le long de la rainure du tenon de levier d'armement. Il doit être muni du tube détachable de type 2 (fente sur l'arrière, pas d'excroissance vers le milieu) pour le ressort récupérateur.
Le boîtier de mécanisme a l'air d'être un type 3, c'est à dire que la partie arrière du logement de chargeur ("Magazine Wall") est intérieurement lisse, sauf dans le bas, où se trouvent les 2 creux pour les ergots du chargeur.
Le "V" est sans doute une marque de montage, Winchester fabriquant lui-même cette pièce ...
Le verrou de chargeur est bien du bon type, dit "type 2, long plain face".
Le marteau est du type 2, correct lui aussi ...
Le canon est non-daté, c'est normal ... tu devrais trouver le poinçon d'épreuve de Winchester juste devant la grenadière, sur le dessus, c'est un ovale avec les lettres "WP" l'une dans l'autre.
La grenadière ne doit porter que 2 points de soudure électrique, elle n'a pas de marquage, l'anneau non plus ... celui-ci doit être du modèle à ouverture large.
Bref, une bonne Winchester homogène, pour ce que l'on voit sur les photos ... reste à voir les petites pièces, le tube du ressort, ... la boucle de la bretelle serait aussi intéressante, elle pourrait être du type "étroit", que l'on ne voit pas souvent, qui sait ...
Belle rentrée, à bichonner pas trop violemment ...
A+

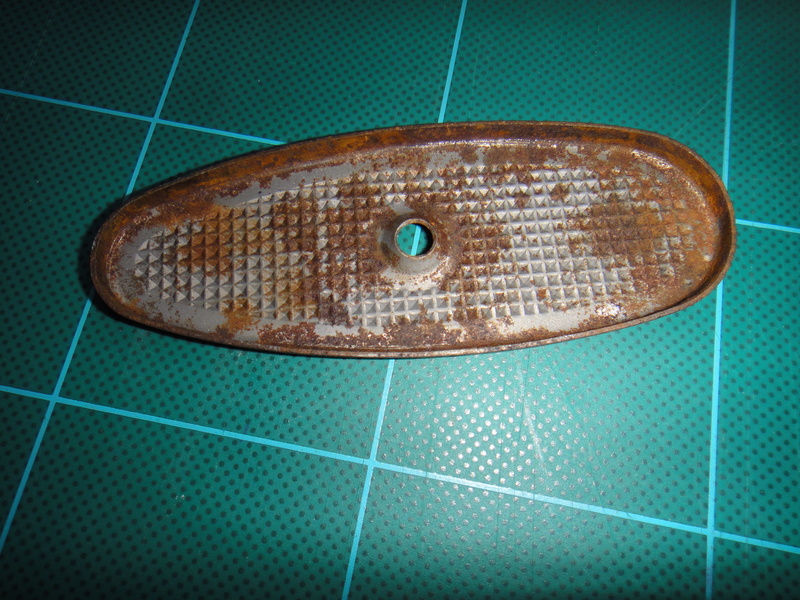

Je pense que la plaque de couche a besoin d'un bon sablage avant peinture
La plaque de recul est bien face intérieure inclinée.
Le "tube guide du ressort récupérateur est bien détachable, je ne vois pas de fente, juste une rainure circulaire de sertissage de l'insert rapporté.
le logement du chargeur est effectivement lisse sur l'arrière avec le logement des ergots du chargeur.
Il est vrai que le canon porte un poinçon pas facile à lire car très peu marqué et aussi partiellement masqué par l'oxydation présente à cet emplacement; c'est ce qui "m'inquiète un peu": je n'ai pas envie de faire disparaitre ces marquages légers.
La grenadière semble bien n'avoir seulement 2 points de soudure au demeurant très peu visible, j'ai mis à coté l'anneau et la boucle de la bretelle.
Je n'ai pas mentionné ni photographié la gachette qui elle aussi porte bien le poinçon "W"
Maintenant je vais filer mettre le compresseur en marche, sortir la sableuse, la ponceuse, peut être la disqueuse et attaquer le nettoyage comme tu me l'a conseillé. .
pour toute ces infos sur cette petite merveille.
Tonton grincheux- Membre
- Nombre de messages : 36
Age : 71
Localisation : Gard
Date d'inscription : 14/12/2016
Re: Une petite grand-mère
Quand je parle de sableuse, ce n'est pas l'artillerie lourde comme celle là:
mais de un de ces modèles: qui utilisent du bicarbonate de soude ou du sable très fin si on veut être plus agressif pour nettoyer les petits recoins inaccessibles. Au passage un autre avantage non négligeable du bicarbonate: il n'y a aucun soucis pour enlever les grains cachés partout, il suffit de plonger l'objet dans l'eau et tout disparait
Avec elles j'avais nettoyé des objets en bronze moulé (enlèvement du "vert de gris") sans marquer la surface du métal ou des carburateurs de moto (grâce à la propriété du bicarbonate). Le seul inconvénient: il faut être patient.
mais de un de ces modèles: qui utilisent du bicarbonate de soude ou du sable très fin si on veut être plus agressif pour nettoyer les petits recoins inaccessibles. Au passage un autre avantage non négligeable du bicarbonate: il n'y a aucun soucis pour enlever les grains cachés partout, il suffit de plonger l'objet dans l'eau et tout disparait
Avec elles j'avais nettoyé des objets en bronze moulé (enlèvement du "vert de gris") sans marquer la surface du métal ou des carburateurs de moto (grâce à la propriété du bicarbonate). Le seul inconvénient: il faut être patient.
Tonton grincheux- Membre
- Nombre de messages : 36
Age : 71
Localisation : Gard
Date d'inscription : 14/12/2016
Re: Une petite grand-mère
poste 10 photos de la belle par mails séparés et tu feras partie des Anciens...Tonton grincheux a écrit:teufelhund a écrit:Je t'en envoie un.... pour ta Noël
Adresse en PM et c'est parti
T
Je suis trop bleu bite sur le forum pour avoir accès au MP. "Un jour je pourrai, je pourrai"
Merci pour cette proposition très tentante et spontanée pour un débutant ici.
P
Super le micro sablage au bicarbonate ...ensuite tu peux te brosser les dents avec les chutes.
Pour Michel FEDER une Winch 1305151 est née quel jour STP???
T
teufelhund- Pilier du forum
- Nombre de messages : 1118
Age : 73
Localisation : D'un côté c'est l'Europe et de l'autre c'est la France ( V Hugo)
Date d'inscription : 07/10/2015
Re: Une petite grand-mère
Naissance du boîtier le 16 novembre 1943 (2700 ex. fabriqués ce jour-là ...)
A+
J'édite ...
Le tube du ressort est d'un type qui ne semble pas répertorié ... je vais fouiller davantage ma doc pour vérifier, ça serait intéressant de tomber sur un mouton à 5 pattes ...!
L'anneau est du type normal, large, comme la boucle de la bretelle ...... c'est bien cohérent ...
A+
J'édite ...
Le tube du ressort est d'un type qui ne semble pas répertorié ... je vais fouiller davantage ma doc pour vérifier, ça serait intéressant de tomber sur un mouton à 5 pattes ...!
L'anneau est du type normal, large, comme la boucle de la bretelle ...... c'est bien cohérent ...
Dernière édition par feder504 le Ven 16 Déc 2016, 19:43, édité 1 fois
- "Un homme armé est plus indépendant qu'un homme sans armes"
(Spinoza)
- "Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
(George Washington)
- "... surtout le plomb"
(Wolfgang Amadeus Feder 504)
feder504- Pilier du forum
- Nombre de messages : 10215
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011
Re: Une petite grand-mère
feder504 a écrit:Naissance du boîtier le 16 novembre 1943 (2700 ex. fabriqués ce jour-là ...)
A+
Merci Feder
Fin du premier block commençant par #1.000.000 attribué à Winchester
T
teufelhund- Pilier du forum
- Nombre de messages : 1118
Age : 73
Localisation : D'un côté c'est l'Europe et de l'autre c'est la France ( V Hugo)
Date d'inscription : 07/10/2015
Re: Une petite grand-mère
laurentsix a écrit:Une baby sera toujours une demoiselle malgré l'âge...tu connais l'historique de cette belle ?
Pour le moment je peux dire que cette demoiselle fut "abandonnée" aux bons soins de mon armurier préféré par l'héritière de son propriétaire.
J'ai envoyé un message à cette personne pour essayer d'avoir un peu plus de détails sur son histoire.
P
Tonton grincheux- Membre
- Nombre de messages : 36
Age : 71
Localisation : Gard
Date d'inscription : 14/12/2016
Re: Une petite grand-mère
udm42 a écrit:belle trouvaille
celle la elle est venu en bateau le 6 juin 44 et surement echange contre un litre de calva
Ou elle est venue sur les plages du Sud de la France ou d'Italie avec son "propriétaire" ou peut être échangée contre de l'huile d'olives ou du ; mais aussi comme quelques autres demoiselles elle a aussi pu prendre l'avion .
Si l'héritière veut bien me raconter l'histoire de cette belle je la publierai.
P
Tonton grincheux- Membre
- Nombre de messages : 36
Age : 71
Localisation : Gard
Date d'inscription : 14/12/2016
Re: Une petite grand-mère
Nettoyage et dégraissage de la crosse et j'ai trouvé ce marquage:
LA disqueuse et la ponceuse attendent; je publirai les photos des étapes de la remise en forme de la belle.
LA disqueuse et la ponceuse attendent; je publirai les photos des étapes de la remise en forme de la belle.
Tonton grincheux- Membre
- Nombre de messages : 36
Age : 71
Localisation : Gard
Date d'inscription : 14/12/2016
Question à tous les heureux propritaires de Baby
J'ai remarqué que la chambre a été usinée avec une vieille charrue, les stries d'usinage sont bien visible, même les douilles sont marquées; le fonctionnement est bon, pas de problème de chambrage, pas de problème d'éjection des douilles. Avez vous vu sur les vôtres des chambres "non polies"?
Un polissage de la chambre est possible, bien que difficile à réaliser; passer une fraise de chambre oblige à décanonner et c'est une opération que je ne veux pas réaliser.
Sachant que le fonctionnement est correct je me demande si cette opération vaut le coup.
Un polissage de la chambre est possible, bien que difficile à réaliser; passer une fraise de chambre oblige à décanonner et c'est une opération que je ne veux pas réaliser.
Sachant que le fonctionnement est correct je me demande si cette opération vaut le coup.
Dernière édition par Tonton grincheux le Sam 17 Déc 2016, 09:38, édité 1 fois
Tonton grincheux- Membre
- Nombre de messages : 36
Age : 71
Localisation : Gard
Date d'inscription : 14/12/2016
Re: Une petite grand-mère
bien belle cette grand mère ! !
félicitations
ber
félicitations
ber
toulon44- Pilier du forum
- Nombre de messages : 1816
Age : 71
Date d'inscription : 12/09/2015
Page 1 sur 2 • 1, 2
Sujets similaires
» une grand-mère
» Un grand bonjour depuis ma petite SUISSE...
» TIR à 100m à la 22LR réglementaire.... et même 200m!
» des 98k de la maison mère
» Présentation Gedeon
» Un grand bonjour depuis ma petite SUISSE...
» TIR à 100m à la 22LR réglementaire.... et même 200m!
» des 98k de la maison mère
» Présentation Gedeon
Page 1 sur 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
