Message  mèche-capsule Mar 13 Mar 2018, 18:57

Bonsoir,et merci à Patre pour l'annonce de la vente  du 10/3 à Soissons.
J'ai donc enchéri,et remporté un tout petit lot,un reste de Carbine Sharps.

Sharps carbine Dsc01710
C'est une New Model 1865,no C43876,donc produite à 5000 ex. entre 1865 et 1866,cal .52.Le canon,plein de poussière et de toiles d'araignées est parfait,6 rayures,quelques pailles de forge,courant sur les armes de cette époque.La platine est parfaite.
Problème:le bloc-culasse doit correspondre à un autre modèle,il est à percussion annulaire.
Le 50-70 chambre parfaitement,et l'entrée de chambre ne porte pas de bavures caractéristiques des percussions annulaires.De plus,je ne connais pas de 50-70 annulaire.
Je possède déjà quelques pièces,dont la crosse,pour le reste,on verra à l'ouest...
Et pour le nettoyage,pas d'inquiétude,WD40,laine d'acier et huile de coude...
mèche-capsule
mèche-capsule
Membre expert
Membre expert

Nombre de messages : 584
Age : 74
Localisation : 77
Date d'inscription : 29/01/2014

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  tadayoshi Mar 13 Mar 2018, 19:02

Ah c'est toi qui l'a eu... on a enchéri  sur le même lot Very Happy

tadayoshi
Futur pilier
Futur pilier

Nombre de messages : 952
Age : 54
Date d'inscription : 25/03/2010

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  Pâtre Mar 13 Mar 2018, 21:22

salut

mèche-capsule a écrit:...,un reste de Carbine Sharps.
Sharps carbine Dsc01710
...
Je possède déjà quelques pièces,dont la crosse,pour le reste,on verra à l'ouest...
Et pour le nettoyage,pas d'inquiétude,WD40,laine d'acier et huile de coude...

Joli projet de resto'!

On suis ça Question   Wink
Sharps carbine 3361380237


Sharps carbine 72113
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 7505
Age : 53
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  lou gascoun Mer 14 Mar 2018, 13:36

Belle pioche ... et joli boulot en perspective... Heureusement que tu as la crosse !
lou gascoun
lou gascoun
Pilier du forum
Pilier du forum

Nombre de messages : 6197
Age : 80
Localisation : Au pays de d'Artagnan et du bien vivre.
Date d'inscription : 09/03/2009

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  mèche-capsule Ven 16 Mar 2018, 17:57

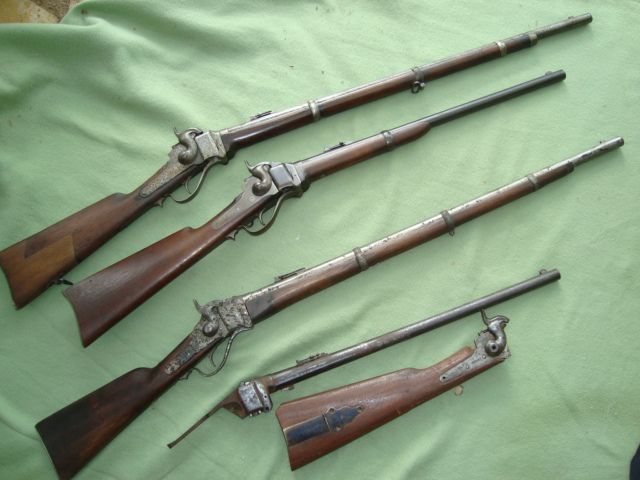

J'ai ressorti quelques Sharps,à titre de comparaison.Les pièces manquantes de la derniere sont en commande.

Sharps carbine Dsc01711
De H en B:
-Rifle musket cal .52 cartouches combustibles,no C49191,
-Carbine conversion cal.50-70,le canon en .52 est conservé.No 61473.Etat neuf.
-Rifle musket,cal .50-70 d'origine.No C51008.Arme probablement retrouvée dans la terre,fossilisée,bois refait dans une planche de coffrage,métal passé entre les mains d'un meuleur fou,mais canon parfait.J'ai tiré quelques balles à 50m,les impacts se touchent,dans le noir.
-Et la dernière,conversion en .50-70 avec le canon en .52.Un spécialiste ès-Sharps connait-il ce modèle en percussion annulaire?Et pendant que nous y sommes,je cherche une culasse percussion centrale.D'avance merci...
mèche-capsule
mèche-capsule
Membre expert
Membre expert

Nombre de messages : 584
Age : 74
Localisation : 77
Date d'inscription : 29/01/2014

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  freebird Ven 16 Mar 2018, 18:18

Les premières conversions et prototype Sharps à cartouches métalliques utilisaient le .50-60 RF.
Les bloc des modèles 1866 n'était pas relié au levier de sous garde par une bielle mais remontait sous l'effet d'une came et descendait par gravité. Si le bloc que tu as n'est pas percé pour une biellette de liaison, ce pourrait être un de ces modèles (pas courant du tout)

------------------------

https://www.youtube.com/watch?v=QxIWDmmqZzY
freebird
freebird
Pilier du forum
Pilier du forum

Nombre de messages : 1765
Age : 56
Localisation : Lot 46
Date d'inscription : 28/12/2013

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  mèche-capsule Ven 16 Mar 2018, 18:52

freebird a écrit:Les premières conversions et prototype Sharps à cartouches métalliques utilisaient le .50-60 RF.
Les bloc des modèles 1866 n'était pas relié au levier de sous garde par une bielle mais remontait sous l'effet d'une came et descendait par gravité. Si le bloc que tu as n'est pas percé pour une biellette de liaison, ce pourrait être un de ces modèles (pas courant du tout)





Je viens de vérifier,les blocs sont identiques,la percussion mise à part,et mème interchangeables(pas complètement,de l'un vers l'autre,ça marche,mais de l'autre vers l'un,ça coince...)

Sharps carbine Dsc01712

Sharps carbine Dsc01713
mèche-capsule
mèche-capsule
Membre expert
Membre expert

Nombre de messages : 584
Age : 74
Localisation : 77
Date d'inscription : 29/01/2014

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  WICHITA Sam 17 Mar 2018, 09:04

tadayoshi a écrit:Ah c'est toi qui l'a eu... on a enchéri  sur le même lot Very Happy

je l'avais vu
j'avais eu l'intention d'encherir
et puis, j'ai oublié le jour de la vente
content que ce soit un passionné du modèle qui l'ai
Bravo à toi
et merci de nous montrer la restauration
(du coup, j'ai bien moins de remords)

------------------------

Pas de chichis, appelez moi SUPER !
WICHITA
WICHITA
Modérateur
Modérateur

Nombre de messages : 19422
Age : 60
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  mèche-capsule Jeu 05 Avr 2018, 19:11

Dans ma quète de pièces pour compléter ma carbine,j'en ai trouvé un autre,un rifle.Il devait ètre très présentable,et même fonctionnel avant l'intervention du sauvage de permanence.Nettoyage à la lime,essai de démontage au marteau...Ce qui a pu ètre extrait a été perdu,le reste a été massacré.Je pensais juste récuperer quelques pièces,mais comme le canon est bon,la platine parfaite,je vais le remettre en état,les pièces sont en commande.

Sharps carbine Dsc01714

Sharps carbine Dsc01715
A dans quelques semaines pour le résultat.
mèche-capsule
mèche-capsule
Membre expert
Membre expert

Nombre de messages : 584
Age : 74
Localisation : 77
Date d'inscription : 29/01/2014

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  capitaine conan Jeu 05 Avr 2018, 19:20

beau projet de restauration...je vais suivre Sharps carbine 72113

capitaine conan
Futur pilier
Futur pilier

Nombre de messages : 912
Age : 62
Date d'inscription : 22/11/2013

Revenir en haut Aller en bas

Sharps carbine Empty Sharps,le retour.

Message  mèche-capsule Ven 04 Mai 2018, 19:23

La carbine est terminée:

Sharps carbine Dsc01815


Au nettoyage,les lettres RSL sont apparues au niveau du tonnerre.Ce sont les initiales du capitaine Robert S.LaMotte,USArmy,controleur Sharps 1861-1869.

Sharps carbine Dsc01816
Pour un nettoyage non agressif,j'utilise de la laine d'acier+wd40,saupoudrée de poudre de carborundum grain 320.Ça ne raye pas,et conserve la patine.Bon,faut frotter...

Revenons au système Sharps.Un expert peut-il m'identifier le modèle de cette photo:
Sharps carbine Dsc01716
Dans l'ouvrage de P.Lorain sur les armes de la guerre de 70,il est appelé modèle 1866.Sur les sites US,c'est le modèle 1874.
Je possède 3 modèles à cartouches métalliques:2 conversions de 59/63,ayant conservé les caractéristiques d'origine:amorçage Lawrence,canon en.52(une en 52-70 annulaire,l'autre en 52-70 CF).Et 2 fusils identiques à celui de la photo,construits neufs en 50-70GVT.
Les blocs-culasse bien qu'interchangeables,ne peuvent fonctionner que sur leur arme propre.

Sharps carbine Dsc01817

Sharps carbine Dsc01818
A gauche,2 constuits neufs en 50-70,à D,2 conversions de 59/63 en .52.
mèche-capsule
mèche-capsule
Membre expert
Membre expert

Nombre de messages : 584
Age : 74
Localisation : 77
Date d'inscription : 29/01/2014

Revenir en haut Aller en bas

Sharps carbine Empty Parts ou contacts pour parts Sharps ou Merrill - n'importe qui

Message  ewmail15 Jeu 07 Juin 2018, 06:04

Meche ou des autres, pourriez-vous me repondre avec quelques contacts pour parts Sharps carabine ou fusil?  J'habite aux Etats-Unis (Wisconsin), et pour six mois j'ai restaure mon NM1859 Sharps carabine.  J'ai besoin d'un stock(encore, mot en francais?).  Pour trois mois J'ai aussi essaye d restaurer mon 1863 Merrill carabine.  Si heureux d'avoir eu le temps de travailler sur ces carabines.  Merci, Eric.mèche-capsule a écrit:Bonsoir,et merci à Patre pour l'annonce de la vente  du 10/3 à Soissons.
J'ai donc enchéri,et remporté un tout petit lot,un reste de Carbine Sharps.

Sharps carbine Dsc01710
C'est une New Model 1865,no C43876,donc produite à 5000 ex. entre 1865 et 1866,cal .52.Le canon,plein de poussière et de toiles d'araignées est parfait,6 rayures,quelques pailles de forge,courant sur les armes de cette époque.La platine est parfaite.
Problème:le bloc-culasse doit correspondre à un autre modèle,il est à percussion annulaire.
Le 50-70 chambre parfaitement,et l'entrée de chambre ne porte pas de bavures caractéristiques des percussions annulaires.De plus,je ne connais pas de 50-70 annulaire.
Je possède déjà quelques pièces,dont la crosse,pour le reste,on verra à l'ouest...
Et pour le nettoyage,pas d'inquiétude,WD40,laine d'acier et huile de coude...

ewmail15
Membre
Membre

Nombre de messages : 2
Age : 50
Date d'inscription : 07/06/2018

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  WICHITA Jeu 07 Juin 2018, 12:17

si la suite semble passionante
ce serai bien de ne pas oublier la case présentation..........
D'ac ?

------------------------

Pas de chichis, appelez moi SUPER !
WICHITA
WICHITA
Modérateur
Modérateur

Nombre de messages : 19422
Age : 60
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Sharps carbine Empty Sharps, Merrill parts

Message  ewmail15 Jeu 07 Juin 2018, 18:14

Avant de poursuivre toute discussion merci de passer par la case présentation qui est obligatoire.
De plus les petites annonces de recherche ne sont accessibles qu'au bout d'un certain nombre de messages .

HELIX pour la modération

ewmail15
Membre
Membre

Nombre de messages : 2
Age : 50
Date d'inscription : 07/06/2018

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  mèche-capsule Ven 19 Oct 2018, 10:25

mèche-capsule a écrit:Dans ma quète de pièces pour compléter ma carbine,j'en ai trouvé un autre,un rifle.Il devait ètre très présentable,et même fonctionnel avant l'intervention du sauvage de permanence.Nettoyage à la lime,essai de démontage au marteau...Ce qui a pu ètre extrait a été perdu,le reste a été massacré.Je pensais juste récuperer quelques pièces,mais comme le canon est bon,la platine parfaite,je vais le remettre en état,les pièces sont en commande.

Sharps carbine Dsc01714

Sharps carbine Dsc01715
A dans quelques semaines pour le résultat.
Coucou,le rifle Sharps est terminé(il manque encore le battant de crosse)

Sharps carbine Dsc01911

Sharps carbine Dsc01912

Sharps carbine Dsc01913
La crosse provient d'une ébauche de Simplex,j'ai conservé la partie d'origine au niveau de la patine,déjà parce-qu'il faut toujours conserver le maximum de l'origine,et aussi parce qu'une enture est moins compliquée qu'un encastrement de platine.
Il s'agit donc d'un modèle 1866 construit neuf, en 50-70,à ne pas confondre avec les conversions 59/63/66,qui conservent le canon en .52,et qui sont en 52-70 central ou annulaire.
Ça a du ètre joyeux en 1870-71 pour différencier les 52 combustible,52-70 CF et RF,et 50-70...
Il porte le no C.51607,j'en ai un autre identique au no C.51008,et celui du Musée de l'Armée est au no C.51042.Selon les auteurs US,la série débute au no C.50000.Le no de mon 52 cartouche papier est C.49191,donc parmi les derniers de ce modèle.
A l'attention de passionnés de ce genre d'arme,il est utile de savoir que les pièces principales(platine,culasse et divers)ne sont pas communes entre les conversions et les modèles neufs.Donc attention lors d'achats de pièces par correspondance,les vendeurs ne faisant pas toujours la différence.
mèche-capsule
mèche-capsule
Membre expert
Membre expert

Nombre de messages : 584
Age : 74
Localisation : 77
Date d'inscription : 29/01/2014

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  Pâtre Ven 19 Oct 2018, 10:37

salut

B'in bravo!

Mais moi, je veux voir des détails de ton enture!  Shocked
Sharps carbine 2863987946 Sharps carbine 2863987946 Sharps carbine 2863987946


Sharps carbine 72113
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 7505
Age : 53
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  mèche-capsule Ven 19 Oct 2018, 11:21

Pâtre a écrit:salut

B'in bravo!

Mais moi, je veux voir des détails de ton enture!  Shocked
Sharps carbine 2863987946 Sharps carbine 2863987946 Sharps carbine 2863987946


Sharps carbine 72113
Voilà,il suffit de demander.
C'est grâce à toi que j'en suis arrivé là,ça a débuté par l'annonce de la vente de Soissons en Mars,et j'ai trouvé ce fusil(cadeau…)en cherchant des pièces pour la carabine.

Sharps carbine Dsc01914

Sharps carbine Dsc01915

Sharps carbine Dsc01916

Je ne voulais pas toucher à l'emplacement de la platine,ce qui explique les petits raccords.
Le raccordement de la cosse se trouve à un emplacement fragilisé par des passages de vis.Au tir,ça aurait laché.J'ai donc percé 4 trous parallèlement à la crosse,et j'y ai placé 4 broches métalliques,le tout noyé dans l'Araldite lente. Leplus compliqué est d'aligner tout ça et de le maintenir 12h(étau,presses,planches…).
Sharps carbine Dsc01918
Et une dernière pour la route:le bois comportait une gerçure(rebut).Ce qui a motivé une petite pièce.
Ce genre de travail n'est pas très difficile,il faut prendre son temps,disposer d'un modèle et d'outils de qualité.Je ne dispose d'aucun outil électrique pour le travail du bois,juste ciseaux,plane ,rapes et papier de verre.
Par contre,je ne me lancerais jamais dans une crosse courante que l'on peut trouver dans le commerce.
mèche-capsule
mèche-capsule
Membre expert
Membre expert

Nombre de messages : 584
Age : 74
Localisation : 77
Date d'inscription : 29/01/2014

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  Pâtre Ven 19 Oct 2018, 14:36

salut

mèche-capsule a écrit:...
Le raccordement de la cosse se trouve à un emplacement fragilisé par des passages de vis.Au tir,ça aurait laché.J'ai donc percé 4 trous parallèlement à la crosse,et j'y ai placé 4 broches métalliques,le tout noyé dans l'Araldite lente.
...
C'est ça que je voulais savoir! Wink

Et en plus, on voit mieux les détails de finitions:
mèche-capsule a écrit:...
Sharps carbine Dsc01916
Sharps carbine Dsc01918

...
Ce genre de travail n'est pas très difficile,...
Suspect  c'est toi qui le dit!
Faut un tour de main, & quelques connaissances.

Chapeau!
Si tu as des photos de détails du processus, & surtout des parties invisibles, je serais curieux!
Je n'ai pas de projets en ce sens, mais il arrivera bien un jour ou ça arrivera!

Du genre la super pièce, mais à crosse cassée! Sad  Ou avec un "gnon" énorme & vilain; Shocked
Ou un "vieux coucou", à retaper "pour se faire la main"! Wink

Sharps carbine 72113
Pâtre
Pâtre
Pilier du forum
Pilier du forum

Nombre de messages : 7505
Age : 53
Localisation : Besançon (25)
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  walker33 Ven 19 Oct 2018, 16:12

Magnifique restauration. Mais ça se trouve où la poudre de carborundum ?

walker33
Futur pilier
Futur pilier

Nombre de messages : 960
Age : 61
Date d'inscription : 08/11/2012

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  mèche-capsule Ven 19 Oct 2018, 17:26

walker33 a écrit:Magnifique restauration. Mais ça se trouve où la poudre de carborundum ?
Merci pour l'appréciation.
Ce n'est pas exactement du carborundum que j'utilise,mais du carbure de bore,le plus mordant des abrasifs après le diamant,c'était un cadeau il y a 45 ans,et je ne sais pas où en trouver.Pour l'usage envisagé,le carborundum(carbure de silicium)est suffisant.C'est dispo dans les boites spécialisées dans les abrasifs ou le matériel de minéralogie-géologie,comme l'Atelier la Trouvaille(je viens de vérifier,dans les 10-20€ le kg).
mèche-capsule
mèche-capsule
Membre expert
Membre expert

Nombre de messages : 584
Age : 74
Localisation : 77
Date d'inscription : 29/01/2014

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  walker33 Ven 19 Oct 2018, 18:23

C'est très abrasif ? Parce que j'ai un très beau 1873 jamais repoli mais avec quelques petites taches que je voudrais enlever mais sans le faire briller comme un miroir de bordel.

walker33
Futur pilier
Futur pilier

Nombre de messages : 960
Age : 61
Date d'inscription : 08/11/2012

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  mèche-capsule Ven 19 Oct 2018, 18:32

walker33 a écrit:C'est très abrasif ? Parce que j'ai un très beau 1873 jamais repoli mais avec quelques petites taches que je voudrais enlever mais sans le faire briller comme un miroir de bordel.
Dans ce cas,j'utiliserai de la laine d'acier très fine avec de l'huile,ou de l'abrasif en poudre(grain 800 ou 1000),sur un coton huilé,et toujours à la main.
mèche-capsule
mèche-capsule
Membre expert
Membre expert

Nombre de messages : 584
Age : 74
Localisation : 77
Date d'inscription : 29/01/2014

Revenir en haut Aller en bas

Sharps carbine Empty Re: Sharps carbine

Message  WICHITA Ven 19 Oct 2018, 18:36

une SHARP Sharps carbine 732574
Version rifle Sharps carbine 732574 Sharps carbine 732574
de la défense nationale Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574
tirable (percussion centrale) Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574
dans un état sympathique Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574

Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574 Sharps carbine 732574

------------------------

Pas de chichis, appelez moi SUPER !
WICHITA
WICHITA
Modérateur
Modérateur

Nombre de messages : 19422
Age : 60
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
