Hausse Carl Gustaf ??

Bonjour.

Je poste ici, ce n'est pas réellement une identification, mais comme je ne sais pas ce que je dois chercher...

J'ai récupéré un Carl Gustaf 1896 (enfin je crois que c'est bien ça) de 1912 sans hausse ni guidon.

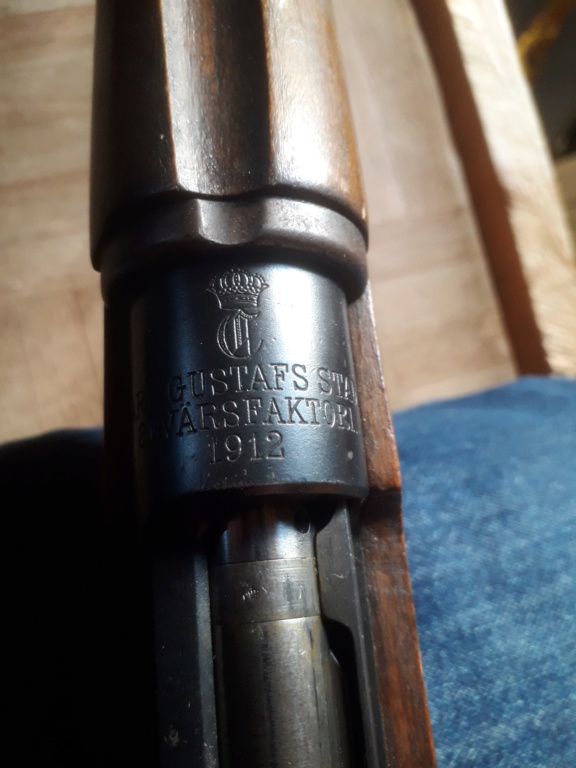

Le tonnerre de l'arme :

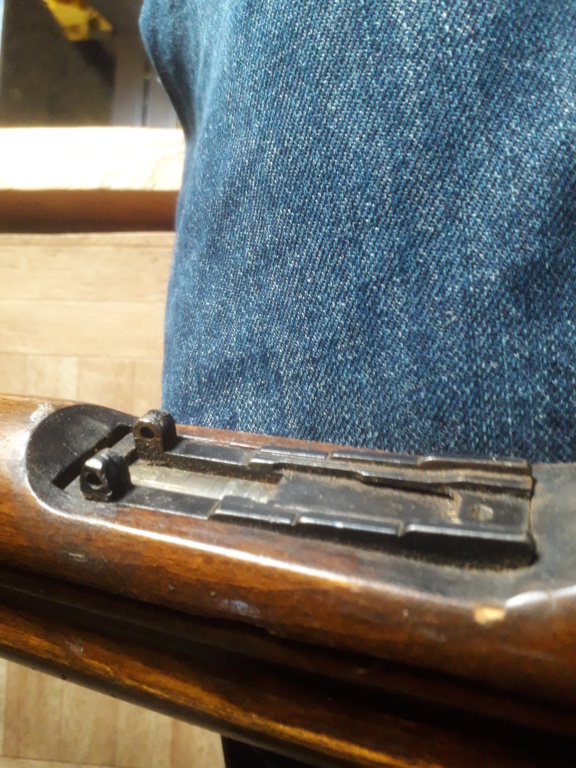

J'ai acheté à un gentil membre d'un forum une hausse en très bon état que voici :



Elle s'est avérée trop large (13,5mm).

Je me suis dit que soit lui soit moi nous étions plantés et j'en ai commandé une chez Bigaard et Nielsen.

http://gb.bisgaardnielsen.dk/shop/131-mauser-m1896--m38-sverige/6445-no-58---rear-sight-m96-complete/

Et j'ai reçu ceci (incomplète et grippée mais ce n'est pas le problème...)

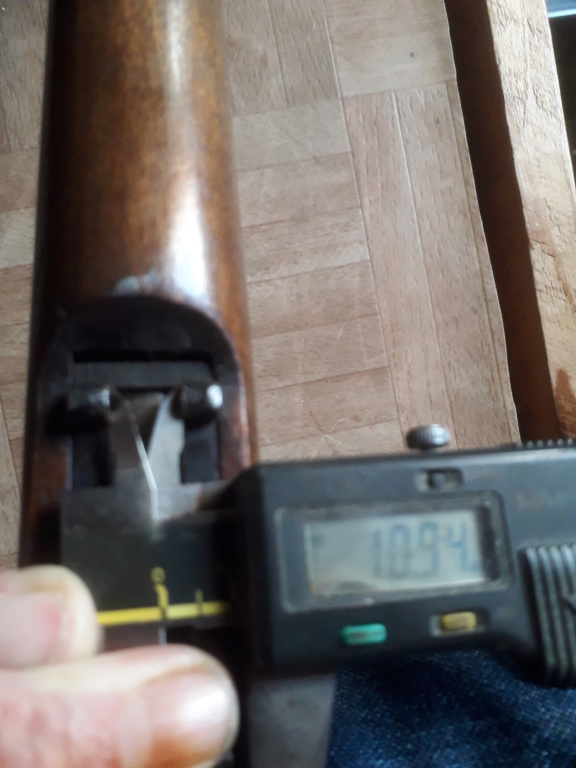

Le problème c'est que la largeur entre les deux fixations est de 10,9/11mm




Donc la question est : quel est le modèle de hausse compatible avec ce fusil ? Parce que soit ce n'est pas un Mauser Suedois (ce qui m'étonnerait quand même énormément, soit les deux hausses ne sont pas des hausses de CG96, soit il y a eu plusieurs modèles, et dans ce cas, lequel est-ce... ? (corollairement où puis-je en trouver une mais avant de pouvoir faire une recherche, j'aimerais savoir ce que je dois chercher sans commander 10 trucs qui ne marcheront pas...)


J'ai plutôt l'impression de par la forme des crans de hausse



que ce devrait être ceci (photo trouvée sur le forum en cherchant :

https://www.tircollection.com/t27491-hausse-carl-gustaf-m96




Mais dans ce cas, que dois-je commander/chercher, puisque les deux m'ont été vendues comme des hausses de Carl Gustaf 96 ?


D'avance merci pour vos réponses.



Démonté exprès! (pas pu prendre de mesures sinon...)




Mesure de la hausse:






(désolation complète, au sujet des photos! Depuis quelques temps, Serving est réfractaire, avec moi.... )

Grand merci c'est très sympa


Donc c'est bien ce type de hausse qu'il me faut :



Je vais donc mettre un post dans la section "recherches"

Si ça peut aider, cette pièce est disponible :
ici : site 2

Le soucis semble être ces deux hausses acquises.
Les graduations sont différentes.
Le fraisage à l'emplacement ou la planchette est assemblée ne semble pas y être..
(Du coup, dimensions différentes...)

phh a écrit:...

phh a écrit:...

Pâtre a écrit:...

Je ne sais pas ce que sont les marquages, sur la planchette. Ce ne semble pas être des marquages "royaux" Suédois.

Je ne pense pas que se soit des planchettes de Mauser '95 (Chili). Elles sont tout à fait différentes (axe dans l’autre sens).



jeanmi67 a écrit:Si ça peut aider, cette pièce est disponible :
ici : site 2

"Denna produkt finns inte längre i lager"
Ce qui en Goth moderne signifie: Ce produit n'est plus en stock

Pâtre a écrit:

Le soucis semble être ces deux hausses acquises.
Les graduations sont différentes.
Le fraisage à l'emplacement ou la planchette est assemblée ne semble pas y être..
(Du coup, dimensions différentes...)

Je ne sais pas ce que sont les marquages, sur la planchette. Ce ne semble pas être des marquages "royaux" Suédois.

Je ne pense pas que se soit des planchettes de Mauser '95 (Chili). Elles sont tout à fait différentes (axe dans l’autre sens).



J'avais trouvé les photos de ces planchettes (celles que j'ai achetées) dans ce sujet :

J'y perds un peu mon latin.................
https://www.tircollection.com/t27491-hausse-carl-gustaf-m96





La mienne :

Pâtre a écrit:

"Denna produkt finns inte längre i lager"
Ce qui en Goth moderne signifie: Ce produit n'est plus en stock

En effet,

toutes mes excuses, j'ai pas percuté... "Denna produkt finns inte längre i lager"...
A 180 kr en plus (environ 17€) c'était une potentielle bonne affaire.

Envoyer éventuellement un petit mail à [email=%69%6e%66%6f@%73%74%6f%63%6b%68%6f%6c%6d%73%76%61%70%65%6e%66%61%62%72%69%6b.%73%65]info@stockholmsvapenfabrik.se[/email] en Anglais, ça passe bien,
ils répondent en général assez rapidement.

Ok merci, je vais essayer. Mais généralement si indiqué pas dispo, peu de chance quand les stocks sont à jour.

jeanmi67 a écrit:...
A 180 kr en plus (environ 17€) c'était une potentielle bonne affaire.
...

J'ai pas trouvé les prix! C'est ou/comment

Pâtre a écrit:
J'ai pas trouvé les prix! C'est ou/comment

Les prix sont indiqués en couronnes  suédoises "kr"
1 kr égal environ 0.095 €

Je pense avoir trouvé ce que c'est que la hausse que j'ai achetée : hausse de CG 96 oui, mais M38...

Outre les dimensions, il y a une chose qui distingue complètement ces planchettes de hausse.
Et tu avais vu juste!

phh a écrit:... par la forme des crans de hausse


...

La hausse de ton arme doit avoir la graduation "3" (300m) près de l'axe. On augmente la hauteur/distance de tir en tirant le curseur vers soi. Les escaliers vont croissant en direction du tireur.

Avec tes planchettes, tout est à l'inverse!
Le petit chiffre est à l’extrémité de la planchette. On augmente la hauteur/distance de tir en poussant le curseur vers l'avant. Les escaliers vont croissants en direction de l'extrémité du canon.

Je ne trouve pas de références sur les modèles auxquels correspondent ces hausses.

Par contre le marquage "T" semble correspondre à une hausse prévue pour la balle pointue "modèle '41"



phh a écrit:Je pense avoir trouvé ce que c'est que la hausse que j'ai achetée : hausse de CG 96 oui, mais M38...

A confirmer!
Auquel cas tu sait quoi revendre!
(ou acheter!)

Oui, c'est déjà ça

Je me suis fait avoir sur le site danois car pas de gros plan et indiqué M96... Bref, pas grave... J'ai mis un post dans la section "recherches" si quelqu'un a ça dans le fond d'un tiroir, les frais de port depuis l'étranger étant un peu "piquants"...

Si quelqu'un peut confirmer que ceci est une hausse de CG 96/M38 :
