G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  Sylv42 Ven 01 Mai 2020, 3:09 pm

Le Spandau du lien plus haut :

G98 à embases et montage lunette sniper WW1 - Page 2 Captur12

ça colle pas avec le mien :

G98 à embases et montage lunette sniper WW1 - Page 2 Img_2057

Sylv42
Membre
Membre

Nombre de messages : 28
Age : 30
Date d'inscription : 13/04/2020

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  oxi81 Ven 01 Mai 2020, 3:40 pm

Tu vas être content, j'ai trouvé....  Very Happy

J'ai cherché dans une multitude de photos de poinçons impériaux et je l'ai : Spandau 1915

G98 à embases et montage lunette sniper WW1 - Page 2 Spanda10
Selon les années, les poinçons changent ou évoluent.
Ici, même lettres, mêmes cuoronnes et même écart plus large entre le 2ème et 3ème poinçon.

Je pense qu'avec ce Spandau 1915, on est pas loin de la vérité. Wink

------------------------

François




"Je demande d'emmener avec moi 600 hommes de la Légion étrangère afin de pouvoir, le cas échéant, mourir convenablement"... (Général Gallieni à Madagascar).
G98 à embases et montage lunette sniper WW1 - Page 2 110508071149486978123921
oxi81
oxi81
Pilier du forum
Pilier du forum

Nombre de messages : 10902
Age : 62
Localisation : Entre la mer et le ciel des Corbières
Date d'inscription : 14/11/2010

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  Sylv42 Ven 01 Mai 2020, 6:17 pm

Ohhh ! Un grand merci François, effectivement, je pense que tu as trouvé !  Very Happy Very Happy
C'est exactement ceux là en tout cas. Enfin, depuis que je l'ai acheté, je cherche à savoir ce que c'est !

Depuis le temps, c'est dommage que personne n'est fait une base de données.

Du coup, si je pense avoir compris, sur ton spandau 1915 en photo, on devrait également trouver un "i" à côté du numéro de série ?

En tout cas, l'année collerait avec le strie de préhension absent.

Merci encore !

Sylv42
Membre
Membre

Nombre de messages : 28
Age : 30
Date d'inscription : 13/04/2020

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  citadelle Ven 01 Mai 2020, 6:22 pm

Sylv42 a écrit:Ohhh ! Un grand merci François, effectivement, je pense que tu as trouvé !  Very Happy Very Happy
C'est exactement ceux là en tout cas. Enfin, depuis que je l'ai acheté, je cherche à savoir ce que c'est !

Depuis le temps, c'est dommage que personne n'est fait une base de données.

Du coup, si je pense avoir compris, sur ton spandau 1915 en photo, on devrait également trouver un "i" à côté du numéro de série ?

En tout cas, l'année collerait avec le strie de préhension absent.

Merci encore !
comme signalé précédemment, le plus souvent, avec un montage type Prussien, c'est un G98 Spandau ou Danzig.

citadelle
Membre
Membre

Nombre de messages : 63
Age : 56
Date d'inscription : 10/05/2014

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  oxi81 Ven 01 Mai 2020, 6:43 pm

Sylv42 a écrit:

Du coup, si je pense avoir compris, sur ton spandau 1915 en photo, on devrait également trouver un "i" à côté du numéro de série ?



Euh, non, t'as pas compris pour les suffixes.  Very Happy

Des Gew.98 avec le suffixe "i", y'en a tous les ans. Et chez tous les fabricants.
Ce Spandau 1915 (qui n'est pas à moi) porte le N° 5777a

"i" veut simplement dire qu'il est dans la tranche des 100.000 / 110.000 exemplaires produits chez Spandau en 1915.
9ème lettre de l’alphabet auquel on rajoute la première tranche de 10.000 numéros sans suffixe.

Si on prend comme exemple que Spandau a produits 300.000 Gew.98 en 1915 (attention! ce n'est qu'un exemple, je n'ai pas les chiffres de production par année), ton fusil aurait été produit vers le 1/3 de l'année 1915, soit vers avril ou mai.

Je sais pas si j'ai été très clair...  Question

------------------------

François




"Je demande d'emmener avec moi 600 hommes de la Légion étrangère afin de pouvoir, le cas échéant, mourir convenablement"... (Général Gallieni à Madagascar).
G98 à embases et montage lunette sniper WW1 - Page 2 110508071149486978123921
oxi81
oxi81
Pilier du forum
Pilier du forum

Nombre de messages : 10902
Age : 62
Localisation : Entre la mer et le ciel des Corbières
Date d'inscription : 14/11/2010

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  oxi81 Ven 01 Mai 2020, 7:25 pm

citadelle a écrit:

le plus souvent, avec un montage type Prussien, c'est un G98 Spandau ou Danzig.



C'est logique.
Danzig et Spandau sont des arsenaux prussiens.
Amberg est bavarois
Quand à Erfurt (prussien), il n'a finalement produit que très peu de Gew.98, sa production étant principalement dédié à la Karabiner 98a.

------------------------

François




"Je demande d'emmener avec moi 600 hommes de la Légion étrangère afin de pouvoir, le cas échéant, mourir convenablement"... (Général Gallieni à Madagascar).
G98 à embases et montage lunette sniper WW1 - Page 2 110508071149486978123921
oxi81
oxi81
Pilier du forum
Pilier du forum

Nombre de messages : 10902
Age : 62
Localisation : Entre la mer et le ciel des Corbières
Date d'inscription : 14/11/2010

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  jackdaniels Ven 01 Mai 2020, 10:58 pm

Bon et bien on avance

J'espère que Hermann Historica ne vont pas me faire un procès

2 Photos toujours extraites du très beau site de Laurent BERNARD déjà mentionné plus haut

https://snipercollection.com/category/1900-to-1918/prussian-scopes/

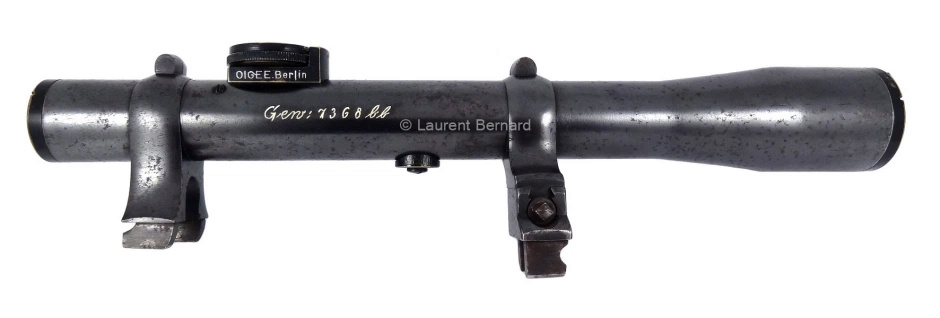

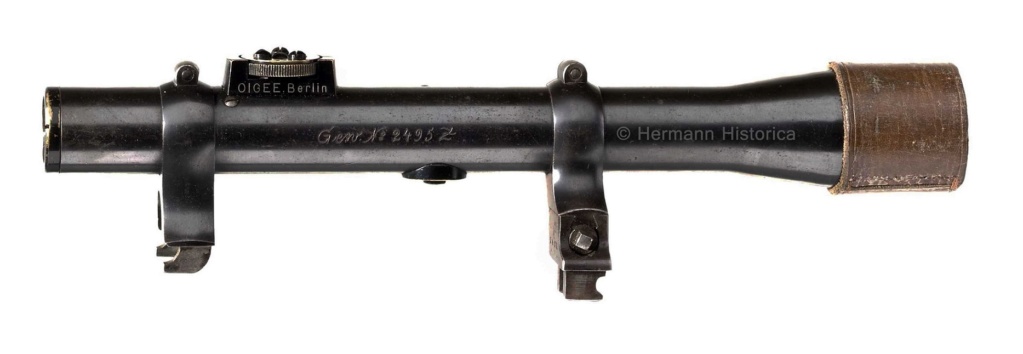

Le montage pourrait ressembler a ça, empattement large à l'avant (plus évident sur celle du bas), arrière offset a 2 encoches, embase arrière plus basse que l'embase avant

Maintenant comme je te l'ai dit et Citadelle pourra confirmer, même le bon montage sur la bonne lunette n'aura que peut de chance d'être ajusté et aligné un achat a distance est plus que risqué

Sur ces 2 OIGEE les crochets avants et les encoches du pied arrière sont différents, il te faudra certainement être patient

G98 à embases et montage lunette sniper WW1 - Page 2 Oigee_10

G98 à embases et montage lunette sniper WW1 - Page 2 Oigee_11
jackdaniels
jackdaniels
Pilier du forum
Pilier du forum

Nombre de messages : 2161
Age : 57
Date d'inscription : 25/08/2011

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  citadelle Sam 02 Mai 2020, 10:18 am

jackdaniels a écrit:Bon et bien on avance

J'espère que Hermann Historica ne vont pas me faire un procès

2 Photos toujours extraites du très beau site de Laurent BERNARD déjà mentionné plus haut

https://snipercollection.com/category/1900-to-1918/prussian-scopes/

Le montage pourrait ressembler a ça, empattement large à l'avant (plus évident sur celle du bas), arrière offset a 2 encoches, embase arrière plus basse que l'embase avant

Maintenant comme je te l'ai dit et Citadelle pourra confirmer, même le bon montage sur la bonne lunette n'aura que peut de chance d'être ajusté et aligné un achat a distance est plus que risqué

Sur ces 2 OIGEE les crochets avants et les encoches du pied arrière sont différents, il te faudra certainement être patient

G98 à embases et montage lunette sniper WW1 - Page 2 Oigee_10

G98 à embases et montage lunette sniper WW1 - Page 2 Oigee_11


oui c'est quasi mission impossible de trouver une lunette non attribuée au fusil qui sera compatible avec ce montage du G98.
Aller à Lourdes peut peut-être aider :) Où alors il faut s orienter vers un montage du type semi-tourelle qui lui tolèrera facilement une lunette qui ne lui a pas été attribué.

citadelle
Membre
Membre

Nombre de messages : 63
Age : 56
Date d'inscription : 10/05/2014

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  Sylv42 Sam 02 Mai 2020, 11:43 am

Salut François, merci j'ai enfin compris pour l'histoire des suffixes.

Après avoir retrouvé un post de Verd1, on aurait une production totale pour chaque arsenaux de :


Verd1 a écrit:Spandau : 900.000 /1.000.000
Danzig : + de 1.000.000
Erfurt : + de 4.000.000 pour 1.700.000 Kar98A
Amberg : 957.576 dont environs 44.362 Kar98A
Dresden : 61.500 juste de l'assemblage pas de la fabrication.ou l'inverse je sais plus...
Mauser : 1.408.000
DWM : 1.253.000
Simson : 150.000
Oberspree : 150.000 deux fabrications pour oberspree: waffenwerke oberspree kornbush and co et waffenwerke oberspree( seulement en 18)
Suhler Konsortium : 500.000 soit les firmes Haenel , Sauer & Sohn et Schilling. Soit là encore des productions faibles.

En début du XXe siècle, Spandau produisait environ 100 fusils par jour d'après ce que j'ai pu lire ca et là, par la suite ca à du sévèrement accélérer..

Je n'ai pas encore retrouvé la production par année pour Spandau.

Merci Jack Daniels et Citadelle pour l'encouragement ! tongue Pour la lunette et surtout son montage, c'est sûr que ça ne va pas être simple. En même temps, je ne suis pas pressé, et c'est l'histoire de la perle rare à trouver. Bon, quoi qu'il arrive il y aura surement de l’ajustage à faire ça c'est sur.

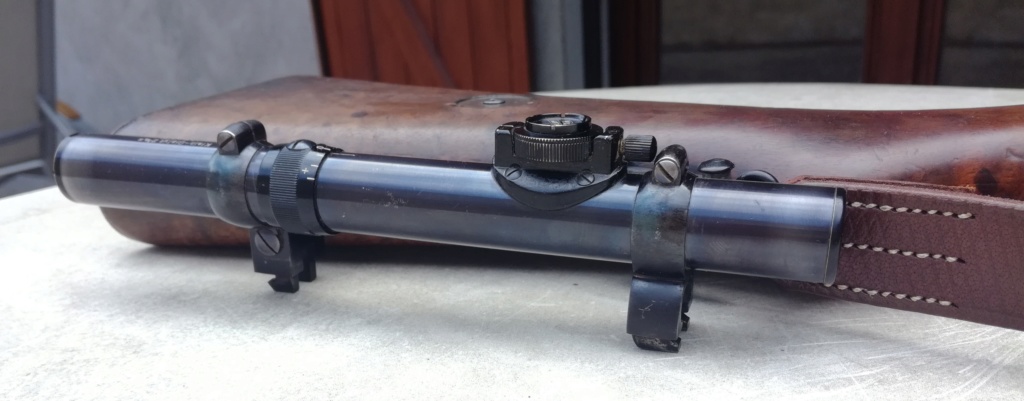

J'ai beau regardé les liens que tu nous tansmets Jackdaniels, mais rien ne ressemble à ma lunette Hensold Klein Dialyt. Je pense qu'elle n'a jamais du se monter sur ce type de fusil.

Une idée ? la forme est pas du tout la même !

G98 à embases et montage lunette sniper WW1 - Page 2 Img_2058

Sylv42
Membre
Membre

Nombre de messages : 28
Age : 30
Date d'inscription : 13/04/2020

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty WWI sniper scopes.

Message  MG1918 Sam 02 Mai 2020, 2:27 pm

Demander des conseils sur les portées Carl Zeiss qui ont vu le début du service militaire allemand. Quelqu'un at-il des détails à ce sujet s'il vous plaît?

G98 à embases et montage lunette sniper WW1 - Page 2 Img_0115
G98 à embases et montage lunette sniper WW1 - Page 2 Img_0114
G98 à embases et montage lunette sniper WW1 - Page 2 Img_0116
MG1918
MG1918
Membre confirmé
Membre confirmé

Nombre de messages : 226
Age : 60
Localisation : Europe
Date d'inscription : 30/04/2020

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty German sniper.

Message  MG1918 Sam 02 Mai 2020, 2:33 pm

G98 à embases et montage lunette sniper WW1 - Page 2 Img_0117
G98 à embases et montage lunette sniper WW1 - Page 2 Img_0118
MG1918
MG1918
Membre confirmé
Membre confirmé

Nombre de messages : 226
Age : 60
Localisation : Europe
Date d'inscription : 30/04/2020

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  jackdaniels Sam 02 Mai 2020, 7:45 pm

Sylv42 a écrit:

J'ai beau regardé les liens que tu nous transmets Jackdaniels, mais rien ne ressemble à ma lunette Hensold Klein Dialyt. Je pense qu'elle n'a jamais du se monter sur ce type de fusil.

Une idée ? la forme est pas du tout la même !

G98 à embases et montage lunette sniper WW1 - Page 2 Img_2058

Effectivement non, pour moi une lunette de l'entre 2 guerre, quel est son diamètre ?? klein.. 22 mm??

Tu peux lire ça

http://www.tirmaillyforum.com/mildot/viewtopic.php?f=28&t=97426&start=15
jackdaniels
jackdaniels
Pilier du forum
Pilier du forum

Nombre de messages : 2161
Age : 57
Date d'inscription : 25/08/2011

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  El Pasota Sam 02 Mai 2020, 11:25 pm

MG1918 a écrit:Demander des conseils sur les portées Carl Zeiss qui ont vu le début du service militaire allemand. Quelqu'un at-il des détails à ce sujet s'il vous plaît?

G98 à embases et montage lunette sniper WW1 - Page 2 Img_0115
G98 à embases et montage lunette sniper WW1 - Page 2 Img_0114
G98 à embases et montage lunette sniper WW1 - Page 2 Img_0116

Il manque la patie qui se fixe sur le guidon avant. Crying or Very sad  tu ne les as pas dans ta pochette?

El Pasota
Pilier du forum
Pilier du forum

Nombre de messages : 3093
Age : 65
Localisation : Sud 77
Date d'inscription : 22/09/2019

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  El Pasota Dim 03 Mai 2020, 10:16 am

Oups, pardon j'ai dit une bêtise, il ne te manque rien, j'ai confondu avec un autre modèle! Embarassed Embarassed

El Pasota
Pilier du forum
Pilier du forum

Nombre de messages : 3093
Age : 65
Localisation : Sud 77
Date d'inscription : 22/09/2019

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  Sylv42 Dim 03 Mai 2020, 11:01 am

jackdaniels a écrit:
Effectivement non, pour moi une lunette de l'entre 2 guerre, quel est son diamètre ?? klein.. 22 mm??

Tu peux lire ça

http://www.tirmaillyforum.com/mildot/viewtopic.php?f=28&t=97426&start=15

C'est ça, une KLEIN DIALYT avec un corps en une seule partie de diam 22mm.

Parmis celles cités par Voigtlander, elle pourrait se monter sur un K98k ?

"Celles qui peuvent être montées sur des K98k ou des KKW dans la gamme Hensoldt sont :
Les Ziel Dialyt 2 3/4 x (soit 2,75x : 3X) diametre tube 22mm civile "



G98 à embases et montage lunette sniper WW1 - Page 2 Img_2059

Sylv42
Membre
Membre

Nombre de messages : 28
Age : 30
Date d'inscription : 13/04/2020

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  Sylv42 Dim 03 Mai 2020, 11:56 am

J'ai également trouvé ce lien :

https://www.swisswaffen.com/market/das-ganz-seltene-zielfernrohr-hensoldt-wetzlar-klein-dialyt-2-3-4x-von-1938-im-s/m8lgl0eho0ae

Ceci confirme les propos de Voigtlanger !

1938 et montage possible sur k98 apparemment.

Sylv42
Membre
Membre

Nombre de messages : 28
Age : 30
Date d'inscription : 13/04/2020

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  jackdaniels Dim 03 Mai 2020, 4:42 pm

Sylv42 a écrit:J'ai également trouvé ce lien :

https://www.swisswaffen.com/market/das-ganz-seltene-zielfernrohr-hensoldt-wetzlar-klein-dialyt-2-3-4x-von-1938-im-s/m8lgl0eho0ae

Ceci confirme les propos de Voigtlanger !

1938 et montage possible sur k98 apparemment.

Alors peut être pas incohérent en terme d'époque, mais côté militaire WW1 ou WW2 allemand je n'ai jamais vu de doc mentionnant ces lunettes en diamètre 22 mm.

Avec le montage adapté elle pourra faire son effet sur une cal .22

Pour toi le challenge c'est déjà de trouver le montage, si il y a la lunette avec tant mieux

A bientôt
jackdaniels
jackdaniels
Pilier du forum
Pilier du forum

Nombre de messages : 2161
Age : 57
Date d'inscription : 25/08/2011

Revenir en haut Aller en bas

G98 à embases et montage lunette sniper WW1 - Page 2 Empty Re: G98 à embases et montage lunette sniper WW1

Message  Sylv42 Dim 03 Mai 2020, 10:15 pm

C'est ça, trouver le montage adéquate. Plus dur a trouver le bon que de trouver une lunette d'époque ww1.

Du coup, je vais revendre la lunette. Ça me paraît plus sage.

Dans l'idée de mettre cette lunette sur un K98, c'est pareil, va falloir trouver le montage pour un corps de 22, ça va être très compliqué.

C'est dommage, elle est pas si courante je pense. Et très clair !!

Sylv42
Membre
Membre

Nombre de messages : 28
Age : 30
Date d'inscription : 13/04/2020

Revenir en haut Aller en bas

Page 2 sur 2 Précédent  1, 2

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
