Déflecteur de douilles pour usm1 ?

A le recherche de pièces chez un de mes armuriers, il m'a sorti une  petite caisse avec plein de pièces dont ca.

un déflecteur de douille qui se monte en avant de la hausse,
on l a testé sur une carabine, ça va nickel.

j ai jamais vu ça dans les livres sur l usm1

est une pièce faite par l'armée française ??
vos avis sont les bienvenus



idem un hammer dog leg type1 marquage GI

Bonsoir,

Ce déflecteur est allemand, utilisé sur les carabines en service chez eux dans les années 60-70, mais pas dans l'inventaire US.

Le marteau est une bonne pièce, que l'on trouve sur les M1 précoces de 1942.

Sur le forum du Carbine Club, on le donne comme étant une fabrication Garden City Plating Company, mais sur une liste de sous-traitants de septembre 1944, la lettre-code de cette fabrique est simplement "G", le code "GI" étant attribué à Gilbert A.C.
Il faudra chercher qui a tort ou raison ...

A+

Bonsoir, je possede aussi ce petit deflecteur fort utile car avant son instalation sur ma baby je me prenais tous mes etuis dans le front, et depuis ca part nickel sur le coté...
Acheté sur Ebay USA avant ITAR, il m'avait a l'époque été donné une autre explication quand à son origine.
J'ai donc cru comprendre que ce deflecteur était utilisé sur la M3 (version sniper avec le lunette thermique) afin que l'etui (ou douille pour les civils ) ne soit pas géné par la lunette passant juste au dessus de la fenettre lors de son ejection...
Je ne sais absolument pas si mon explication est la bonne quand a l'origine de cette petite piece, mais en tout cas moi je l'ai acheté pour ça et franchement ça remplis parfaitement le job. les etuis ne sont plus ejectés à la verticale de l'arme comme c'etait le cas sur la mienne, mais bien sur le cotés.
Je conseil donc a tous les tireurs à la baby qui en ont marre de prendre des etuis dans le front d'utiliser ce petit deflecteur fort utile, et en plus qui s'installe sans vis (un simple ressort qui ne laisse aucunes traces).
Le plus dur etant d'en denicher un...
dailleur Moli06 si ton armurier en a d'autres, tu pourrais laisser ses coordonnées au cas ou d'autres en voudraient??
cordialement.

feder504 a écrit:Bonsoir,

Ce déflecteur est allemand, utilisé sur les carabines en service chez eux dans les années 60-70, mais pas dans l'inventaire US.

Le marteau est une bonne pièce, que l'on trouve sur les M1 précoces de 1942.

Sur le forum du Carbine Club, on le donne comme étant une fabrication Garden City Plating Company, mais sur une liste de sous-traitants de septembre 1944, la lettre-code de cette fabrique est simplement "G", le code "GI" étant attribué à Gilbert A.C.
Il faudra chercher qui a tort ou raison ...

A+

Merci Michel  pour les infos.
j'étais entrain de m'arracher les cheveux à force de chercher les infos sur ce déflecteur.
En tout ça, ça surcharge pas trop la carabine.

Pour les sous traitants des pièces d' usm1 , c'est un casse tête sympa...
j'ai du mal à comprendre pourquoi il n'y avait pas un listing de tout les sous traitants car en cas de "défaillance " sur une pièce comment corrigait il la fabrication ?

zetoun13140 a écrit:Bonsoir, je possede aussi ce petit deflecteur fort utile car avant son instalation sur ma baby je me prenais tous mes etuis dans le front, et depuis ca part nickel sur le coté...
Acheté sur Ebay USA avant ITAR, il m'avait a l'époque été donné une autre explication quand à son origine.
J'ai donc cru comprendre que ce deflecteur était utilisé sur la M3 (version sniper avec le lunette thermique) afin que l'etui (ou douille pour les civils ) ne soit pas géné par la lunette passant juste au dessus de la fenettre lors de son ejection...
Je ne sais absolument pas si mon explication est la bonne quand a l'origine de cette petite piece, mais en tout cas moi je l'ai acheté pour ça et franchement ça remplis parfaitement le job. les etuis ne sont plus ejectés à la verticale de l'arme comme c'etait le cas sur la mienne, mais bien sur le cotés.
Je conseil donc a tous les tireurs à la baby qui en ont marre de prendre des etuis dans le front d'utiliser ce petit deflecteur fort utile, et en plus qui s'installe sans vis (un simple ressort qui ne laisse aucunes traces).
Le plus dur etant d'en denicher un...
dailleur Moli06 si ton armurier en a d'autres, tu pourrais laisser ses coordonnées au cas ou d'autres en voudraient??
cordialement.

Bonjour Zetoun,
non il n'y en avait qu'un sinon j'aurais pris les autres.

On en trouve plein sur le net !

Chercher avec "Brass deflector M1 carbine" sur gogol ...

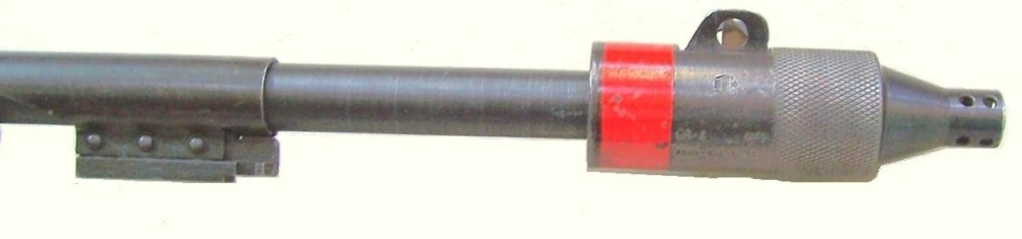

Cet accessoire va normalement de pair avec le bouchon de tir à blanc allemand, identifié à tort comme hollandais dans le tome II de "War Baby !" (voir page 793).
Il est conçu pour le tir de la cartouche à blanc en plastique rouge, similaire de conception avec nos 9 mm et 7,5 en plastique blanc (ou translucide).
L'éjection après tir de cette munition ne se fait pas avec une vivacité identique à celle d'un étui de cartouche à balle, son angle s'en trouve modifié, et le tireur pouvait se la prendre dans la poire, d'où nécessité de déflection ...

N'oublions pas que l'éjecteur de la M1 est toujours sous pression, et qu'il agit dès que l'étui tiré est sorti de la chambre. Or, cette cartouche à blanc, étant d'une pièce, sort de la chambre en ayant conservé sa longueur d'origine. La culasse sera donc parvenue plus en arrière au moment ou la munition aura perdu ses appuis dans la chambre, et ce de manière plus "progressive", car l'ogive de la fausse balle va glisser sur l'entrée, ce qui "adoucit" imperceptiblement l'éjection.

@ moli06 : le marquage des pièces est précisément fait pour pouvoir, le cas échéant, identifier le producteur d'une pièce défectueuse. Les listes existent, et la majorité des sous-traitants sont connus, bien qu'il persiste des manques, dus à la manière américaine de traiter les archives ... En général, dès qu'un fabricant passe à autre chose, les archives vont au rebut si elles n'ont plus d'utilité !

A+

ok donc c'est pas fait pour des vrais munitions si j'ai bien compris.

Au rebut !! eh ben il s'emm..dait pas à l'époque.

je comprends pourquoi il y avait ça dans la boite

BFA (Blank Firing Adaptor), cette fabrication est hollandaise (NWM), pour l'OTAN (n° de nomenclature), et il est utilisé par l'Allemagne et l'Autriche, d'où le poinçon avec aigle.

Les Pays-Bas ont fabriqué pas mal d'accessoires US sous contrat NATO, j'ai un outil à démonter les guidons de carabine marqué "DUIKER THE HAGUE", portant un n° de nomenclature US ...!

A+

feder504 a écrit:BFA (Blank Firing Adaptor), cette fabrication est hollandaise (NWM), pour l'OTAN (n° de nomenclature), et il est utilisé par l'Allemagne et l'Autriche, d'où le poinçon avec aigle.

Les Pays-Bas ont fabriqué pas mal d'accessoires US sous contrat NATO, j'ai un outil à démonter les guidons de carabine marqué "DUIKER THE HAGUE", portant un n° de nomenclature US ...!

A+

merci pour l'info.
comme les bretelles par exemple
je l'ai pas pris car j'avais un doute en voyant les marquages.

il y avait ça  aussi comme hammer et comme hausse

j ai pris la hausse de gauche et mis une option d'achat sur le hammer dog leg type 2 et sur la hausse de droite

Hello moli06 , pourrai on voir une photo ou deux  du déflecteur monté sur l'arme stp ?
merci

Lebel 30 a écrit:Hello moli06 , pourrai on voir une photo ou deux  du déflecteur monté sur l'arme stp ?
merci

hello lebel, je te fais ça dans l après midi

Bon ben j’ai raconté une grosse connerie alors à propos de l’utilisation avec l’USM3.....
En tout cas ne pas mettre au rebus, ça fonctionne très bien avec des munitions « traditionnelles «  et ça fait bien son job d’éjecter les étuis sur le coté et pas à la verticale !!!
Cordialement.

zetoun13140 a écrit:Bon ben j’ai raconté une grosse connerie alors à propos de l’utilisation avec l’USM3.....
En tout cas ne pas mettre au rebus, ça fonctionne très bien avec des munitions « traditionnelles «  et ça fait bien son job d’éjecter les étuis sur le coté et pas à la verticale !!!
Cordialement.

non je le garde.
C'était pour les archives le rebus dixit Feder

Sur les 255 cartouches tirées avec ma baby, je ne me suis pas pris une seule douille dans la quiche. Elles partent parfois vers l'avant, parfois vers l'arrière, ce qui est assez agaçant, mais ne se sont jamais montrées agressives...
Le déflecteur est un accessoire sympa. Pas de risque pour le voisin de droite ?

Idem je ne me suis jamais pris un étui de mes usm1 dans le visage ou même le cou ou les épaules. Que ce soit avec des manufacturées ou de la rechargée.

Et bien moi la mienne éjecte vers le haut et je m’en prenais régulièrement sur la tête....
Problème définitivement résolu avec l’adoption de ce petit déflecteur bien pratique même si pas fait pour ça a l’origine !!!

Par contre, avec les cartouches à blanc, c'est pan dans le front, recta !

Une petite vidéo :
taper sur gogol "youtube.com/watch?v=qg8DTn2e6O0"

Ca doit être fait pour: à quoi bon tirer des cartouches à blanc avec une arme de guerre, si ce n'est pour bizuter le bidasse ?

Le champion de l'éjection facétieuse, dans mon cheptel, c'est le 96/11: une traction digne de ce nom sur le levier et c'est la douille brûlante sur le dos ou dans le col, garanti ! Quand on tire en tee-shirt, ça réveille !

Cet accessoire fait partie intégrante du dispositif de tir à blanc pour carabine US M1 fabriqué en Allemagne, notamment pour les pionniers du génie où je l'ai récupéré. D'ailleurs son numéro de code OTAN (ou NATO c'est selon) 12, indique bien sa provenance.









1005 = armement 12 Allemagne.

Bonsoir Camarade,

Juste une petite précision ... Comme je l'ai dit plus haut, c'est bien un matériel allemand, mais en plus c'est de la pure sous-traitance NATO !

Il a été fabriqué aux Pays-Bas (NWM = Nederland Wapen & Munitie Fabrik, à s'Hertogenbosch) POUR l'Allemagne (code NATO), qui l'a contrôlé à réception (poinçon aigle/BMV), en février 1958.

Peut-être que les Américains tout-puissants préféraient voir une partie du matériel être fabriqué hors d'une Allemagne dont la nouvelle armée n'avait alors que 3 ans d'existence ...

A+ ;-)

A mon avis, ça vaudrait la peine de retourner chercher l'embout pour avoir le kit complet...

voici les photos avec le déflecteur
