les grenades crs
Bonsoir tout le monde,
donc les CRS (exemple de grosse manif qu'il y a eu à l'époque où le mas36 était encore utilisé) en mai 68 utilisaient bien des embouts de lances grenades sur les mas36 avec des munitions à feuillettes ?
donc les CRS (exemple de grosse manif qu'il y a eu à l'époque où le mas36 était encore utilisé) en mai 68 utilisaient bien des embouts de lances grenades sur les mas36 avec des munitions à feuillettes ?
Baltimore- Membre averti
- Nombre de messages : 128
Age : 19
Date d'inscription : 26/04/2021
Re: L'embout lance grenade pour fusil et mousqueton
Oui, jusque vers 1990.
Fra78- Pilier du forum
- Nombre de messages : 3033
Age : 77
Localisation : Versailles / Biarritz
Date d'inscription : 25/08/2009
Re: L'embout lance grenade pour fusil et mousqueton
Bonjour,
L'appareil de pointage et de repérage Mle 1917 et 1917 M se montent sur tous les fusils en calibre 8mm. Cependant ce dispositif n'est utilisé qu'à l'entrainement, en zone de combat le tir est effectué au jugé puis par ajustement successif. Ceux sont les gaz qui s'expansent dans la chambre conique du tromblon qui pousse la grenade, la balle n'a qu'un rôle d'amorçage de la chaine pyrotechnique de la grenade. De fait, la grenade et son canal sont identiques lorsque le tromblon est utilisé au calibre 8mm ou 7,5mm...
A noter qu'a l'occasion de tir d'exercice de la grenade explosive, la cartouche employée est une cartouche sans balle mais il faut au préalable incliner la palette à 45°.

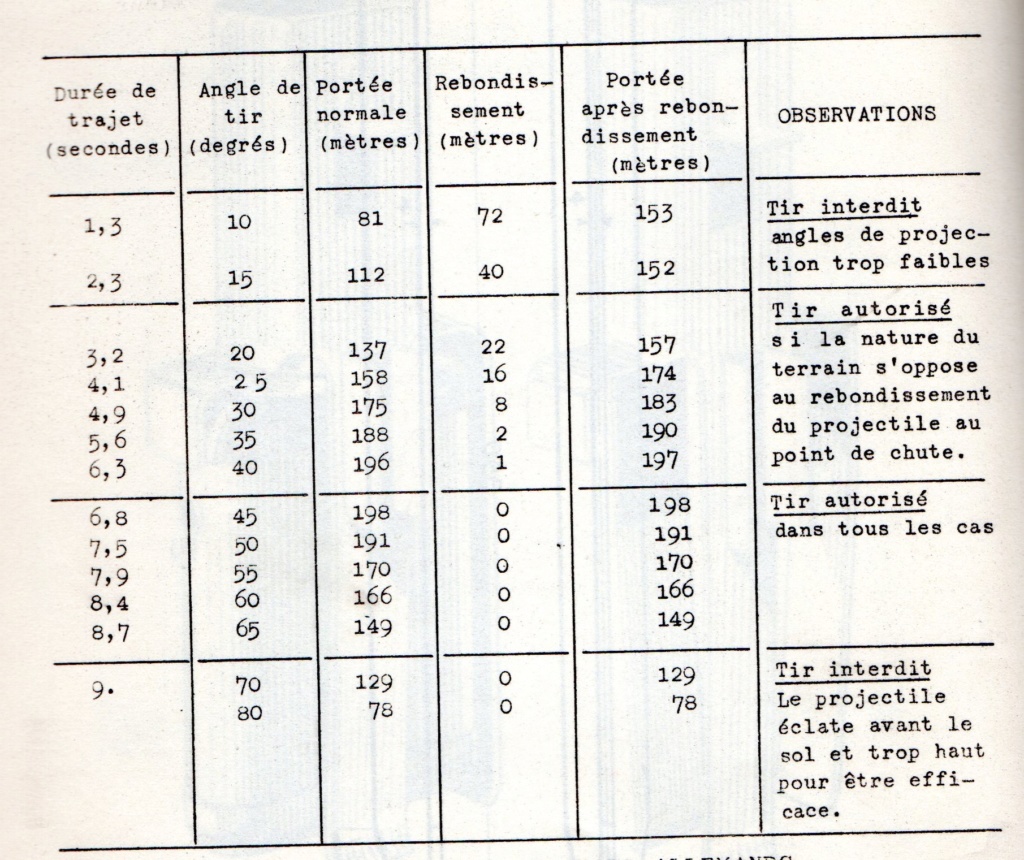

ci-dessous résultat des essais de tir de la grenade explosive pour établissement de la table de tir au fusil de 7,5mm Mle 1936
bien cordialement
Moselle57
L'appareil de pointage et de repérage Mle 1917 et 1917 M se montent sur tous les fusils en calibre 8mm. Cependant ce dispositif n'est utilisé qu'à l'entrainement, en zone de combat le tir est effectué au jugé puis par ajustement successif. Ceux sont les gaz qui s'expansent dans la chambre conique du tromblon qui pousse la grenade, la balle n'a qu'un rôle d'amorçage de la chaine pyrotechnique de la grenade. De fait, la grenade et son canal sont identiques lorsque le tromblon est utilisé au calibre 8mm ou 7,5mm...
A noter qu'a l'occasion de tir d'exercice de la grenade explosive, la cartouche employée est une cartouche sans balle mais il faut au préalable incliner la palette à 45°.
ci-dessous résultat des essais de tir de la grenade explosive pour établissement de la table de tir au fusil de 7,5mm Mle 1936
bien cordialement
Moselle57
Dernière édition par MOSELLE57 le Mer 29 Sep 2021, 07:16, édité 1 fois
MOSELLE57- Membre
- Nombre de messages : 70
Age : 64
Date d'inscription : 12/11/2011
Re: L'embout lance grenade pour fusil et mousqueton
Merci de ces infos !
Voilà qui tord le cou au mythe de la balle qui obture le canal...
Ce forum est décidément d'une richesse étonnante
Voilà qui tord le cou au mythe de la balle qui obture le canal...
Ce forum est décidément d'une richesse étonnante
Fra78- Pilier du forum
- Nombre de messages : 3033
Age : 77
Localisation : Versailles / Biarritz
Date d'inscription : 25/08/2009
Re: L'embout lance grenade pour fusil et mousqueton
grâce à mon topicFra78 a écrit:Merci de ces infos !
Voilà qui tord le cou au mythe de la balle qui obture le canal...
Ce forum est décidément d'une richesse étonnante
Baltimore- Membre averti
- Nombre de messages : 128
Age : 19
Date d'inscription : 26/04/2021
Re: L'embout lance grenade pour fusil et mousqueton
Bonjour Baltimore, c'est Reglofrance qui te parleBaltimore a écrit:grâce à mon topicFra78 a écrit:Merci de ces infos !
Voilà qui tord le cou au mythe de la balle qui obture le canal...
Ce forum est décidément d'une richesse étonnante
Oui, effectivement c'est grâce à toi... , mais es-tu sur d'avoir bien compris le fonctionnement du tromblon et de la grenade VB qui l'accompagne? A lire tes interventions j'ai encore quelques doutes, si tu n'es pas sur n'hésites pas à demander plus d'éclaircissement , le forum est là pour ça
reglofrance- Futur pilier
- Nombre de messages : 962
Age : 52
Date d'inscription : 11/08/2010
Re: L'embout lance grenade pour fusil et mousqueton
J'avoue qu'avec des descriptions diverses, vous m'avez pas mal emmêlé dans le fonctionnement du tromblon VB...reglofrance a écrit:Bonjour Baltimore, c'est Reglofrance qui te parleBaltimore a écrit:grâce à mon topicFra78 a écrit:Merci de ces infos !
Voilà qui tord le cou au mythe de la balle qui obture le canal...
Ce forum est décidément d'une richesse étonnante
Oui, effectivement c'est grâce à toi... , mais es-tu sur d'avoir bien compris le fonctionnement du tromblon et de la grenade VB qui l'accompagne? A lire tes interventions j'ai encore quelques doutes, si tu n'es pas sur n'hésites pas à demander plus d'éclaircissement , le forum est là pour ça
Alors si je récapitule bien, la balle traversant le système via les gaz propulsa la grenade et l'amorce via une palette ?
Baltimore- Membre averti
- Nombre de messages : 128
Age : 19
Date d'inscription : 26/04/2021
Re: L'embout lance grenade pour fusil et mousqueton
Pour faire simple, au bout du fusil tu fixes un entonnoir, c'est le tromblon...dans ce tromblon, tu mets la grenade. Puis tu tire une cartouche normale, la balle va traverser la grenade, en l'amorçant au passage. Les gaz produits par le coup ainsi tiré vont propulser la grenade amorcée, qui va exploser plus loin...
reglofrance- Futur pilier
- Nombre de messages : 962
Age : 52
Date d'inscription : 11/08/2010
tout bon
Il me semble avoir tout bon alors !reglofrance a écrit:Pour faire simple, au bout du fusil tu fixes un entonnoir, c'est le tromblon...dans ce tromblon, tu mets la grenade. Puis tu tire une cartouche normale, la balle va traverser la grenade, en l'amorçant au passage. Les gaz produits par le coup ainsi tiré vont propulser la grenade amorcée, qui va exploser plus loin...
Baltimore- Membre averti
- Nombre de messages : 128
Age : 19
Date d'inscription : 26/04/2021
Re: L'embout lance grenade pour fusil et mousqueton
Je précise que l'amorçage se fait au passage de la balle, qui pousse en passant une petite languette (la "palette") qui elle même va frapper une amorce...
reglofrance- Futur pilier
- Nombre de messages : 962
Age : 52
Date d'inscription : 11/08/2010
Re: L'embout lance grenade pour fusil et mousqueton
Baltimore a écrit:Il me semble avoir tout bon alors !reglofrance a écrit:Pour faire simple, au bout du fusil tu fixes un entonnoir, c'est le tromblon...dans ce tromblon, tu mets la grenade. Puis tu tire une cartouche normale, la balle va traverser la grenade, en l'amorçant au passage. Les gaz produits par le coup ainsi tiré vont propulser la grenade amorcée, qui va exploser plus loin...
reglofrance- Futur pilier
- Nombre de messages : 962
Age : 52
Date d'inscription : 11/08/2010
bon !
reglofrance a écrit:Je précise que l'amorçage se fait au passage de la balle, qui pousse en passant une petite languette (la "palette") qui elle même va frapper une amorce...
Alors j'ai tout bon, merci à tout le monde pour avoir apporter des ressources iconographiques et des explications.
Baltimore- Membre averti
- Nombre de messages : 128
Age : 19
Date d'inscription : 26/04/2021
Re: L'embout lance grenade pour fusil et mousqueton
Ah, y-avait aussi des grenades éclairantes ?reglofrance a écrit:... n'hésites pas à demander plus d'éclaircissement ...

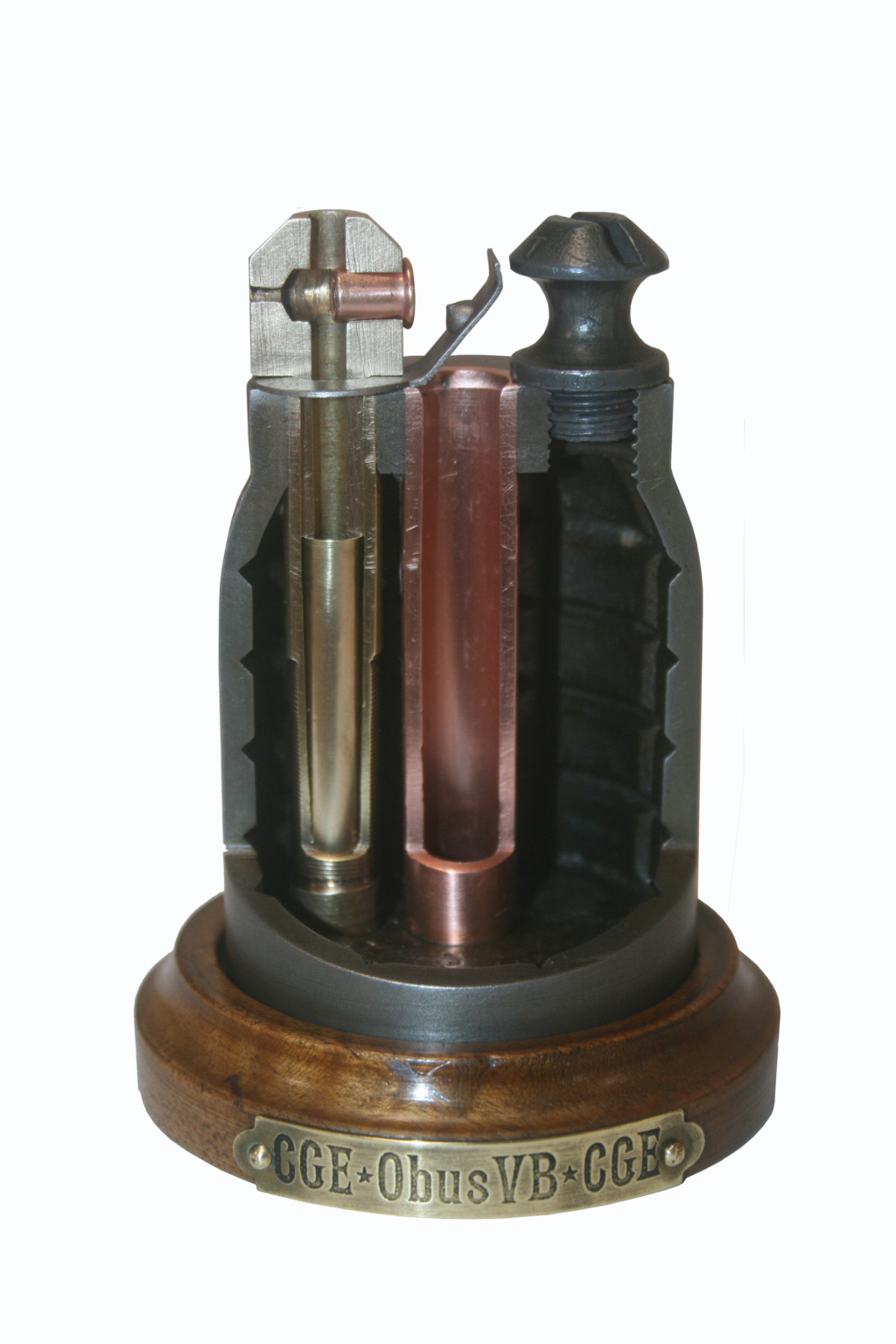

Pour mettre tout le monde d'accord, à côté de la grenade forée d'un trou conique ouvert sur l'avant (qui ne sera propulsée que par les gaz résiduels après sortie de la balle), on va tirer une grenade normale dans un tromblon raccourci à quelques misérables millimètres (petit calcul à faire avec les Vo balle et grenade, et la longueur du canal dans la grenade). Histoire cette fois de ne propulser la grenade que par les gaz à haute pression pendant que la balle obture presque totalement le canal.
On pose tout ça sur le terrain, avec la table de tir officielle ouverte en grand, on compare qui a la plus longue, et on cherche à en déduire les effets respectifs des deux phases de la propulsion **.
Je fournis les cartouches ; et pour épargner la vie d'un vieux tromblon je peux même en fabriquer directement un court, à partir d'un bout de ferraille. Reste plus qu'à trouver le champ de tir et à publier les interdictions de survol...
** Mais je ne serais vraiment pas surpris que ça ait déjà été fait, à l'époque !
Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm
Re: L'embout lance grenade pour fusil et mousqueton
En fait la preuve est faite : les grenades de guerre sont tirées avec des cartouches à balles et les grenades d'exercice, fonderies identiques et lestées (bande rouge) ou lestée amorcée (bande blanche) étaient tirées avec des cartouches feuillette avec la même balistique.
Donc la balle n'intervient que très faiblement et est même "inutile" puisque la grenade d'exercice amorcée est bien percutée par le seul passage des gaz dans le canal (si on prend la précaution de placer la palette à 45° suivant le manuel). L'emploi de la cartouche feuillette est une précaution évidente pour éviter d'arroser la campagne à des km à la ronde avec des balles lors des exercices...
Le manuel indique d'ailleurs :
"Pour utiliser cette munition, le tireur doit enlever le capuchon de protection, vérifier que la pointe de la palette est bien en regard de l'amorce, et que le tube de passage de la balle est exempt de tout obstacle. "
Donc, probablement risque de ka-boom si la balle est bloquée dans le canal...
Donc la balle n'intervient que très faiblement et est même "inutile" puisque la grenade d'exercice amorcée est bien percutée par le seul passage des gaz dans le canal (si on prend la précaution de placer la palette à 45° suivant le manuel). L'emploi de la cartouche feuillette est une précaution évidente pour éviter d'arroser la campagne à des km à la ronde avec des balles lors des exercices...
Le manuel indique d'ailleurs :
"Pour utiliser cette munition, le tireur doit enlever le capuchon de protection, vérifier que la pointe de la palette est bien en regard de l'amorce, et que le tube de passage de la balle est exempt de tout obstacle. "
Donc, probablement risque de ka-boom si la balle est bloquée dans le canal...
Fra78- Pilier du forum
- Nombre de messages : 3033
Age : 77
Localisation : Versailles / Biarritz
Date d'inscription : 25/08/2009
Re: L'embout lance grenade pour fusil et mousqueton

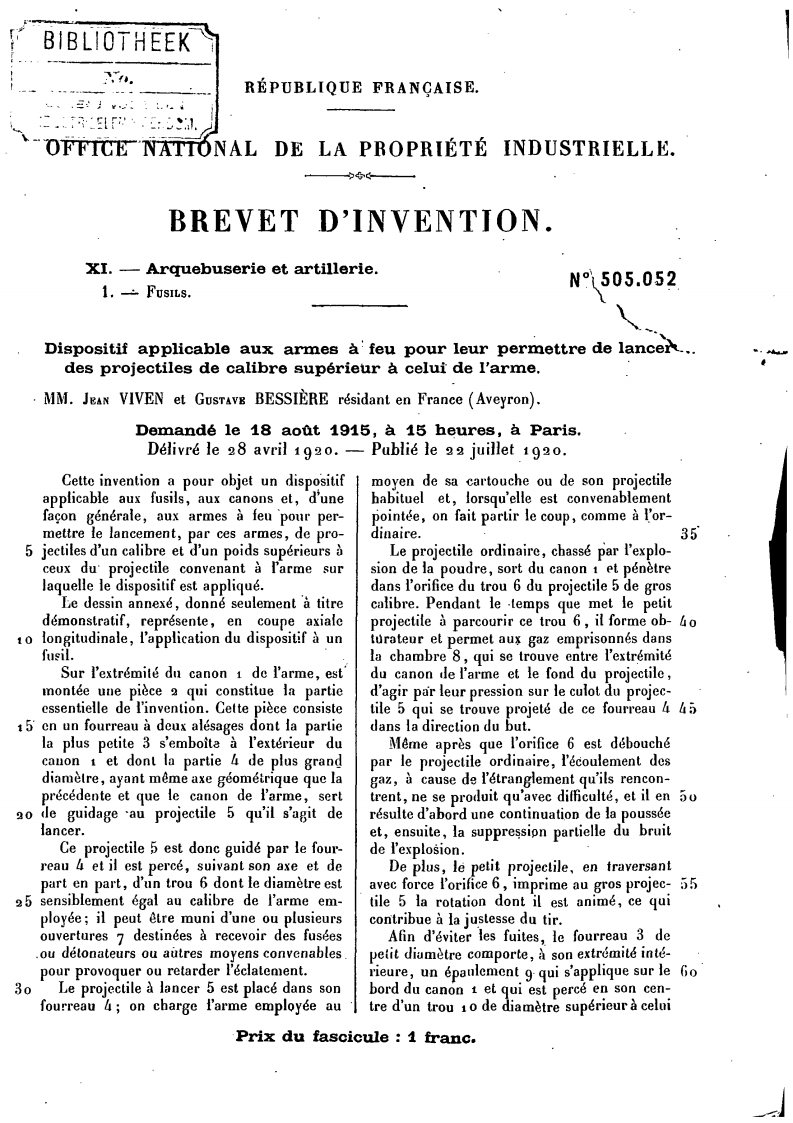

Je suis quand même allé voir le brevet, par curiosité...
Déposé en 1915, accordé en 1920 ? Sans doute jugé d'importance militaire, alors que les Allemands l'avaient servilement copié dès 1917...
Ce qui est intéressant est que les inventeurs ne semblent pas avoir bien compris le fonctionnement du machin : ils parlent de la balle obturant le canal et communiquant sa rotation (très fort sans contact...).
Le fait que la grenade fonctionne parfaitement avec des projectiles de calibre plus faible démontre que cette analyse n'est pas pertinente.
Par contre, le recul était très important et seul le Lebel résistait : la grenade n'a pas été employée sur les Berthier et les Américains ont du percer des orifices de décharge sur leur tromblon car les crosses de leurs fusils ne résistaient pas... J'ai même lu que c'était une des raisons du développement du R35 pour avoir une arme résistant au tir de la grenade VB en attendant le MAS 36 en nombre (je n'ai trouvé aucune preuve de cette affirmation).
Déposé en 1915, accordé en 1920 ? Sans doute jugé d'importance militaire, alors que les Allemands l'avaient servilement copié dès 1917...
Ce qui est intéressant est que les inventeurs ne semblent pas avoir bien compris le fonctionnement du machin : ils parlent de la balle obturant le canal et communiquant sa rotation (très fort sans contact...).
Le fait que la grenade fonctionne parfaitement avec des projectiles de calibre plus faible démontre que cette analyse n'est pas pertinente.
Par contre, le recul était très important et seul le Lebel résistait : la grenade n'a pas été employée sur les Berthier et les Américains ont du percer des orifices de décharge sur leur tromblon car les crosses de leurs fusils ne résistaient pas... J'ai même lu que c'était une des raisons du développement du R35 pour avoir une arme résistant au tir de la grenade VB en attendant le MAS 36 en nombre (je n'ai trouvé aucune preuve de cette affirmation).
Fra78- Pilier du forum
- Nombre de messages : 3033
Age : 77
Localisation : Versailles / Biarritz
Date d'inscription : 25/08/2009
Re: L'embout lance grenade pour fusil et mousqueton
Non, le Lebel résistait mieux, c'est tout. Et en particulier comparé aux Berthier à fût long. Les mousquetons résistaient plutôt bien. C'est un fait que je n'ai découvert que récemment, mais bien documenté. Le R 35 développé comme mousqueton lance-grenades ? Je n'ai non plus rien trouvé de tel en archives. Et le fait que le mousqueton Berthier ait été utilisé sans plaintes particulières des cavaliers (il n'y a pas que l'Infanterie...) militerait plutôt en sens inverse.
Invité- Invité
Re: L'embout lance grenade pour fusil et mousqueton
Reste à vérifier que la portée de la grenade ordinaire avec feuillette, était identique à la portée avec balle D.
Car il aurait été facile de compenser une différence, par un rapprochement du cercle-cible ; mais alors ça figurerait explicitement sur l'Instruction relative à ces tirs d'exercice.
Et je suis bien surpris que la crosse du mousqueton ait mieux résisté aux grenades VB, que celle du fusil...
Car il aurait été facile de compenser une différence, par un rapprochement du cercle-cible ; mais alors ça figurerait explicitement sur l'Instruction relative à ces tirs d'exercice.
Et je suis bien surpris que la crosse du mousqueton ait mieux résisté aux grenades VB, que celle du fusil...
Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm
Re: L'embout lance grenade pour fusil et mousqueton
Moi aussi j'ai longtemps cru que c'était la crosse (sous-entendu la partie arrière) qui posait problème. Oh! Je ne dis pas que ça ne posait pas problème. Mais ce qui pétait bien plus souvent, c'est ce long devant tout maigre.
Plus court sur les mousquetons, il semble qu'il posait moins de problème.
Regarde les Lee-Enfield lance-grenades, le devant est renforcé.
Plus court sur les mousquetons, il semble qu'il posait moins de problème.
Regarde les Lee-Enfield lance-grenades, le devant est renforcé.
Invité- Invité
Re: L'embout lance grenade pour fusil et mousqueton
Fra78 a écrit:Ce qui est intéressant est que les inventeurs ne semblent pas avoir bien compris le fonctionnement du machin : ils parlent de la balle obturant le canal et communiquant sa rotation (très fort sans contact...).
C'est interessant car c'est presque mot pour mot ce qui est dans les notes de mon grand-pere (moins la rotation qui n'y est pas mentionnee)
vincent k- Membre confirmé
- Nombre de messages : 358
Age : 55
Localisation : Kirkkonummi, Finlande
Date d'inscription : 03/08/2021
lance grenade à fusil
Bonsoir, petite question : les origines des premiers lances grenades sur fusils sont bien françaises nan ?
Baltimore- Membre averti
- Nombre de messages : 128
Age : 19
Date d'inscription : 26/04/2021
Re: L'embout lance grenade pour fusil et mousqueton
C'est pas nouveau... Ca existait au XVIIIème siécle !
1747 Musée de l'Armée :
1747 Musée de l'Armée :
Fra78- Pilier du forum
- Nombre de messages : 3033
Age : 77
Localisation : Versailles / Biarritz
Date d'inscription : 25/08/2009
Re: L'embout lance grenade pour fusil et mousqueton
oui je le connais, je l'avais vu quand j'y étais venu ! Mais, c'est bien une invention française donc ?Fra78 a écrit:C'est pas nouveau... Ca existait au XVIIIème siécle !
1747 Musée de l'Armée :
eff
Baltimore- Membre averti
- Nombre de messages : 128
Age : 19
Date d'inscription : 26/04/2021
Re: L'embout lance grenade pour fusil et mousqueton
Bonsoir,
Non ce n'est pas spécifiquement français, il en a même existé avec des platines à rouet.
Non ce n'est pas spécifiquement français, il en a même existé avec des platines à rouet.
Sardanapale- Membre
- Nombre de messages : 98
Age : 58
Date d'inscription : 03/04/2018
Re: L'embout lance grenade pour fusil et mousqueton
Ce qui est tout de même spécifique à la "grenade à fusil", c'est la possibilité de lancer des grenades avec une arme qui lance aussi des balles de petit calibre.
Si l'arme ne permet de lancer que des grenades c'est un autre concept, et entre un "tromblon à grenades" et un "mortier portatif" la différence ne tient qu'à la crosse. Dans cette famille, les ricains en avaient un au Vietnam (ensuite ils ont ligoté ensemble un fusil et un mortier portatif, c'est encore autre chose).
Les explications du brevet sont en effet un peu fumeuses, principalement au sujet de la mise en rotation. Mais bon, y-a aussi des brevets qui décrivent des trucs ne fonctionnant pas du tout ; l'essentiel n'est pas que ça marche, c'est de s'assurer que si un jour ça marchait on en serait considéré comme l'inventeur...
Car du point de vue de la poussée, ça paraît logique : tant que la balle est dans le canal, la pression est plus forte que si elle n'y était pas. Le brevet ne se risque d'ailleurs pas à indiquer le pourcentage de poussée relatif à chacune des deux phases...
Si l'arme ne permet de lancer que des grenades c'est un autre concept, et entre un "tromblon à grenades" et un "mortier portatif" la différence ne tient qu'à la crosse. Dans cette famille, les ricains en avaient un au Vietnam (ensuite ils ont ligoté ensemble un fusil et un mortier portatif, c'est encore autre chose).
Ah, alors peut-être à cause du cintrage du tube, qui se déformait en flambement. Parce qu'effectivement le recul s'exerce principalement sur la tranche de bouche (appui du tromblon), au lieu de s'exercer en totalité sur la cuvette de tir.Alamas a écrit:... Mais ce qui pétait bien plus souvent, c'est ce long devant tout maigre. ...
Les explications du brevet sont en effet un peu fumeuses, principalement au sujet de la mise en rotation. Mais bon, y-a aussi des brevets qui décrivent des trucs ne fonctionnant pas du tout ; l'essentiel n'est pas que ça marche, c'est de s'assurer que si un jour ça marchait on en serait considéré comme l'inventeur...
Car du point de vue de la poussée, ça paraît logique : tant que la balle est dans le canal, la pression est plus forte que si elle n'y était pas. Le brevet ne se risque d'ailleurs pas à indiquer le pourcentage de poussée relatif à chacune des deux phases...
Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm
Re: L'embout lance grenade pour fusil et mousqueton
La grenade est très ancienne (Chine Xème siècle), mais est restée peu utilisée tant qu'elle était chargée à poudre noire et allumée par une mèche : peu pratique et accidents nombreux....
Elle a connu une renaissance après l'apparition des explosifs modernes et le premier emploi à grande échelle semble être la guerre russo-japonaise de 1905.
La première grenade "moderne" réussie semble la Mills anglaise (1908, suite aux enseignements de la guerre russo-japonaise).
Pour la grenade tirée par un fusil normal, les premières grenades ont été des grenades à tige introduite dans le canon. Cette solution était peu pratique et détruisait les canons au point de rendre les fusils incapables de tirer.
La première grenade à fusil spécifique semble la Martin-Halle anglaise, qui a été utilisée par l'Armée Française dès septembre 1914, avec des résultats mitiges qui en ont amené l'interdiction en novembre 1914 (accidents).
La première grenade à fusil qui fonctionnait bien était la grenade Feuillette Mle 1915, inventée par Emile Feuillette, tirée par une cartouche sans projectile (eh oui, la cartouche Feuillette, ça vient de ce monsieur...). Un truc assez baroque, armé au tir par une ficelle à attacher au quillon du fusil.
Janvier 1916 : apparition de la grenade VB qui est une révolution tactique, car permettant des tirs à grande cadence et supprimant les accidents liés à l'emploi de cartouches normales avec les grenades à tige diverses. Elle est copiée aussitôt par les Allemands....
A noter que le brevet de la grenade VB est le 505052 déposé le 18/08/1915 accordé le 28/04/1920 et celui de la grenade Feuillette est le 502511 déposé le19/10/1915 et accordé le 24/02/1920 : gardés sous le coude pendant toute la guerre....
Elle a connu une renaissance après l'apparition des explosifs modernes et le premier emploi à grande échelle semble être la guerre russo-japonaise de 1905.
La première grenade "moderne" réussie semble la Mills anglaise (1908, suite aux enseignements de la guerre russo-japonaise).
Pour la grenade tirée par un fusil normal, les premières grenades ont été des grenades à tige introduite dans le canon. Cette solution était peu pratique et détruisait les canons au point de rendre les fusils incapables de tirer.
La première grenade à fusil spécifique semble la Martin-Halle anglaise, qui a été utilisée par l'Armée Française dès septembre 1914, avec des résultats mitiges qui en ont amené l'interdiction en novembre 1914 (accidents).
La première grenade à fusil qui fonctionnait bien était la grenade Feuillette Mle 1915, inventée par Emile Feuillette, tirée par une cartouche sans projectile (eh oui, la cartouche Feuillette, ça vient de ce monsieur...). Un truc assez baroque, armé au tir par une ficelle à attacher au quillon du fusil.
Janvier 1916 : apparition de la grenade VB qui est une révolution tactique, car permettant des tirs à grande cadence et supprimant les accidents liés à l'emploi de cartouches normales avec les grenades à tige diverses. Elle est copiée aussitôt par les Allemands....
A noter que le brevet de la grenade VB est le 505052 déposé le 18/08/1915 accordé le 28/04/1920 et celui de la grenade Feuillette est le 502511 déposé le19/10/1915 et accordé le 24/02/1920 : gardés sous le coude pendant toute la guerre....
Fra78- Pilier du forum
- Nombre de messages : 3033
Age : 77
Localisation : Versailles / Biarritz
Date d'inscription : 25/08/2009
