Mystérieuse petite carabine belge

• A.    Au départ, il faut alimenter le magasin.

• B.    On presse la queue de détente N° 1, la culasse remonte, une cartouche est chambrée et le percuteur est armé.

• C.    On presse la queue de détente N°2, le coup part.

• D.    On presse à nouveau sur la queue de détente N° 1, la culasse s’abaisse et l’étui est éjecté, une nouvelle cartouche est chambrée, le percuteur est armé et on revient à la position C


http://littlegun.be/arme%20belge/artisans%20non%20identifies/a%20artisans%20inconnus%20carabine%20martiny%20repetition%20fr.htm

Hello !
Je ne l'avais vue que sur Littlegun!
J'adore ces systèmes improbables....
Cela vaut le coup d'y réfléchir afin d'arriver à la faire fonctionner normalement!!!
Bravo pour cette acquisition et bonne chance....
Le 22 long est un calibre très agréable qui, contrairement à la légende, permet des tirs jusqu'à 100 mètres; je le sais car je le pratique avec ma Winchester 1890 !
  Marc.
PS: une petite photo de l'intérieur ??????

:merci2:Merci Marc pour la rapidité de ta réaction.
Un premier démontage de la culasse et de la petite plaque sur le coté a été facile.
Nous avons vu le percuteur flottant, malheureusement je n'avais pas de quoi faire une photo.
Le remontage nous a pris pas loin d'une heure, c'est un vrai coucou suisse.
Dès que je m'y remets, je fais des photos, en attendant..................



Normalement, à l'introduction d'une nouvelle cartouche..........



A part ça, le canon a 8 profondes rayures.

Et voilà, pour aujourd'hui............

Merci pour ces photos complémentaires: des mâchoires mobiles qui enserrent l'étui..effectivement, au niveau de la cinématique, ça promet !!!!!
A bientôt j'espère pour la suite

Très belle carabine

On trouve des 22 R ( sans L ?)
Je ne pense pas en avoir vu, à part les 22 courtes bien sur. Merci
Bravo pour ton acquisition.

ANDY34 a écrit:Très belle carabine

On trouve des 22 R ( sans L ?)
Je ne pense pas en avoir vu, à part les 22 courtes bien sur. Merci
Bravo pour ton acquisition.

Non, c'est L ou LR.....(plus les short ou courtes comme tu le dis)

Bonjour,

On trouve des .22 short, .22 longues, .22 LR, .22 n°7 extra longues et des .22 magnum, je ne connais aucune arme qui les chambre toutes

Hello
Bien sur . Ma demande concernait la 22 "L" ..
En trouve t on encore facilement dans le commerce ?

CCI en fait....
Autrement, cela correspond aussi à la 22 Z (pour Zimmer) Allemande , Fiocchi et RWS en font aussi....

la 22 L sur la photo est une Winchester Zimmer.
A noter que l'étui est le même qu'une LR.

Normal...le 22 L et LR partagent le même étui....simplement la LR a une balle plus lourde, donc plus longue. La charge est une autre histoire!

Jolie et intrigante petite carabine!! Elle fait vraiment envie !!!

POUR faire court :
22 long = étui de 22 lr avec projectile de 22 short

mais en fait c'est chronologiquement l'inverse : 22 short (ou court) puis 22 long et enfin 22 long rifle

WICHITA a écrit:POUR faire court :
22 long = étui de 22 lr avec projectile de 22 short

mais en fait c'est chronologiquement l'inverse : 22 short (ou court) puis 22 long et enfin 22 long rifle

C'est cela, oui !

La .22long commercialisée est presque toujours de la Z (pour Zimmer, mot allemand qui signifie : chambre). Cette abréviation remonte à l’époque où on pratiquait le tir réduit en intérieur, chez soi. La caractéristique première de la .22 Z est que le projectile n’est propulsé que par l’amorce car elle ne contient pas de poudre, à l’instar de la Bosquette. L’avantage de la Z est qu’elle passe dans un chargeur ou un magasin tubulaire, qu’elle ne nécessite pas l’usage d’un modérateur de son et qu’elle n’encrasse pas le fond de chambre d’une .22LR, comme le fait la Bosquette. Trouver cette cartouche avec une charge de poudre correspondant à ses performances normales relève de la gageure.
Il existe, faites par CCI et commercialisées en France, des .22WRF (.22 Winchester RimFire). C’est l’ancêtre de la .22WMR (.22 Winchester Magnum Rimfire). La .22WRF est légèrement plus courte que la .22 Mag et surtout la vitesse plus basse. Son avantage est de permettre un tir un peu réduit avec une carabine en .22 Mag car on chambre et on tire sans problème une WRF dans une Mag. On a alors les performances d’une bonne .22LR.
     Tirer une LR dans une arme chambrée en Mag provoque un éclatement de l’étui (pas dangereux mais désagréable), salissant la chambre, le percuteur, l’extracteur et l’éjecteur, quand il est mobile, et tout l’environnement de la chambre. En prime, il n’est pas dit que le résultat soit convainquant !
   Vouloir trouver une munition universelle tirant dans toutes les armes en .22 annulaire est une erreur. Les meilleurs résultats d’une arme seront toujours obtenus avec la cartouche pour laquelle elle est chambrée.
La .22 Z étant un « rétro-dérivé «  de la LR et la .22WRF de la Mag, les utiliser n’est pas aberrant. Cela élargit les possibilités de votre arme.

elle est extraordinaire et jamais vue ....un collector  !

Pour le problème d'éjection, parfois le bord de la chambre est un peu esquinté par les percussions (petit refoulement vers la chambre), sans gêner le chargement mais une fois la douille gonflée par le tir ça gratte à l'extraction. Il faudrait déjà vérifier ça (par exemple en éjectant des douilles non tirées).

Sinon, c'est un drôle d'engin.
Adapter un système de répétition dans une culasse du genre Martini, ça doit tenir de l'horlogerie !
Je suis persuadé que dans les années 1880-90 beaucoup ont essayé, mais je pensais que personne n'avait réussi...

Une question à propos de cette double-détente :
La base de la détente n°1 est en retrait de la détente n°2 mais possède la même forme cintrée. La détente n°2 a-t'elle assez de course ("backlash") pour qu'en appuyant fort après le départ du coup le doigt manoeuvre dans la foulée la détente n°1 ?
Ce serait alors une carabine à répétition à double action ; la seule au monde peut-être ? (excepté de vraisemblables carabines-revolver, bien sûr).

une .22 peut en cacher une autre ....





sympathique petite carabine

Voilà une carabine aussi étonnante que la BSA Ralock (en gros, une rolling-block semi-automatique)...

Tout d'abord, pour répondre à verchere:

1. les douilles ne sont pas gonflées

2. Non, ce n'est pas une double action, je serais déjà content qu'elle fonctionne en single.


Quelques photos du mécanisme, je n'irais pas au delà................

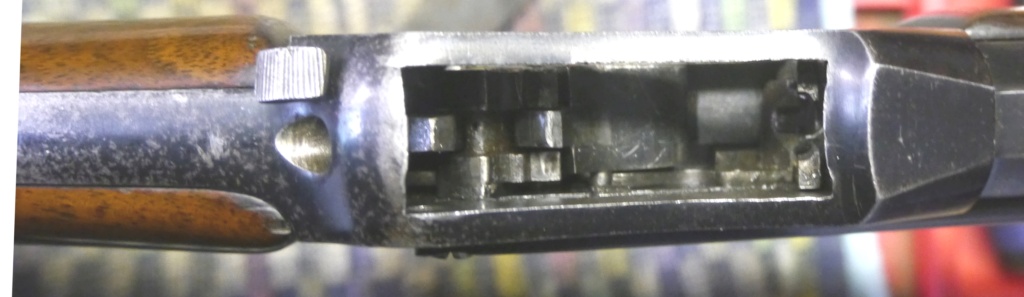

Vue du dessus:

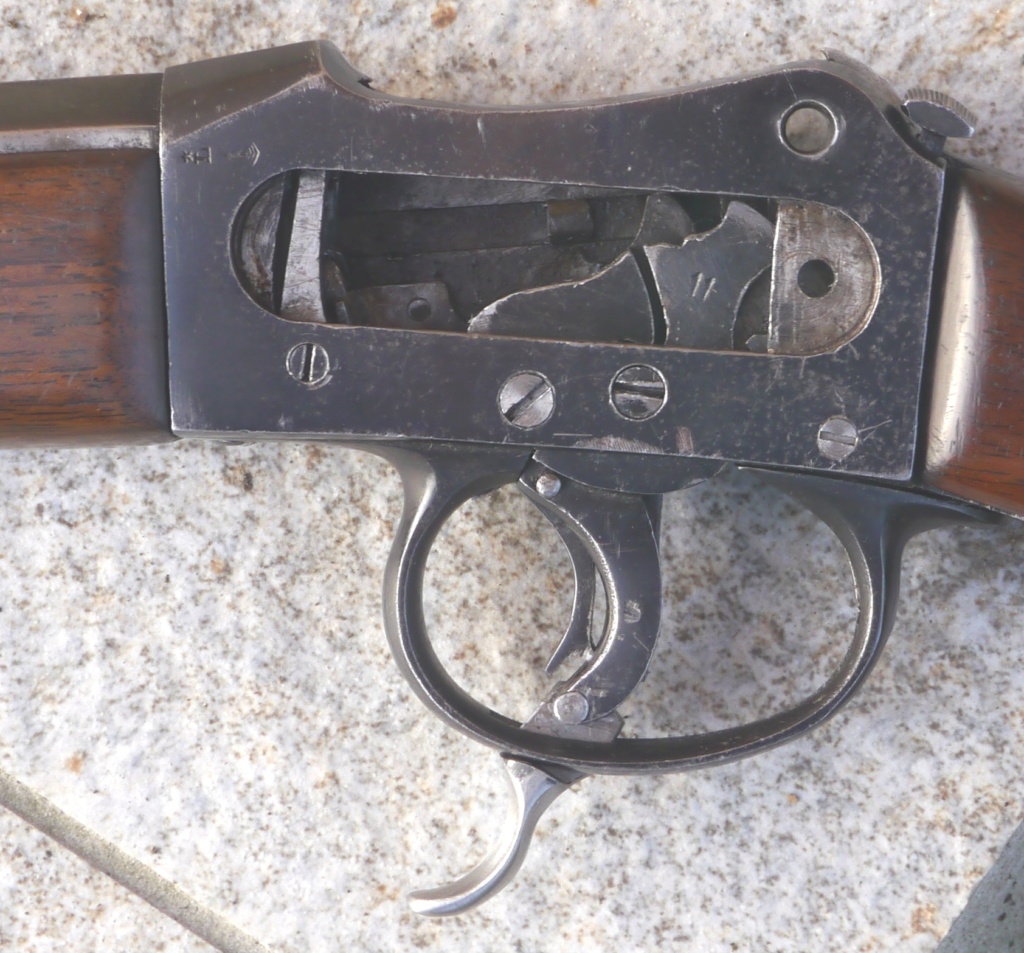

Vue de coté:



Culasse vue de coté:

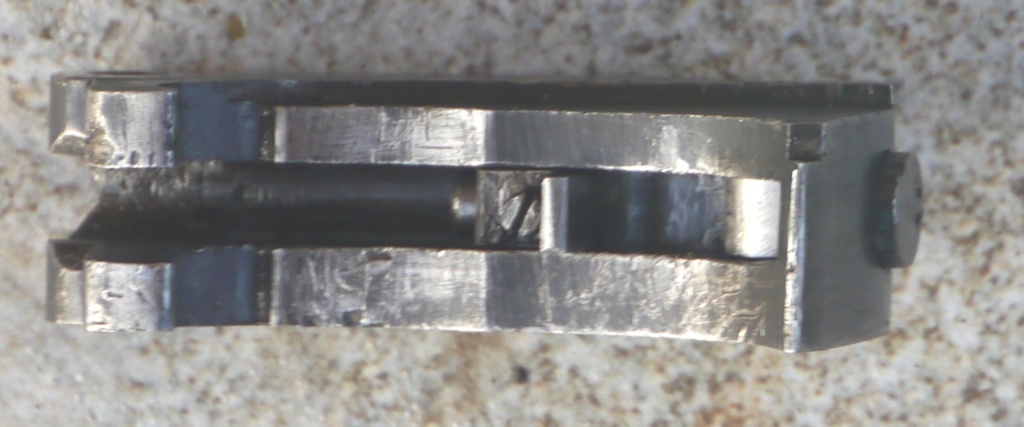

Culasse, vue de dessous, percuteur en retrait:



Culasse, vue du dessous, percuteur saillant:



Bonne journée à tous

Hello !
Merci pour les photos!
Effectivement, ça fait bien "usine à gaz"!!!!

C'est de l'horlogerie................

J'en rajoute une que j'avais oubliée:

Vue de coté avec la culasse montée



 A bientôt.

Merci a tous pour vos retours...
Effectivement comme nous tous qui tirons, collectionons, et lisons, chacun plus ou moins chacun de ces items, j ai et utilise pas mal de 22.
Je n avais jamais vu de 22 long (tout court :D ) à la vente.
Du Zimmer ou bien sur, ( tir en chambre :oops: :shock: :wouah: )
A++

Le coup du tir en chambre, je l’attendais !

à tous pour tout ces commentaires sur les diverses cartouches en .22

Mais je n'en sais pas plus sur le sujet originel qui abordait le système à répétition d'une carabine Martiny.
Même dans d'autres calibres, est ce que quelqu'un connait d'autres expériences ?
Comme le suggère Franck (suisse) dans l'article Littlegun.

Bonne soirée à tous.
