Message  dgil01 Mer 13 Oct 2021, 17:56

Bonjour, je vous présente 2 petits Kit que j'ai fabriqué afin de calibrer des balles plombs de petit calibre dans des diamètres improbables. Peut aussi servir pour recalibrer des collets lorsque on ne possède pas de jeux d'outils.

En discutant avec un ami, nous avons eu l'idée d'utiliser des Bushing (Redding, Wilson ou autre) disponibles du .185'' au .368'' pour calibrer des balles plombs.

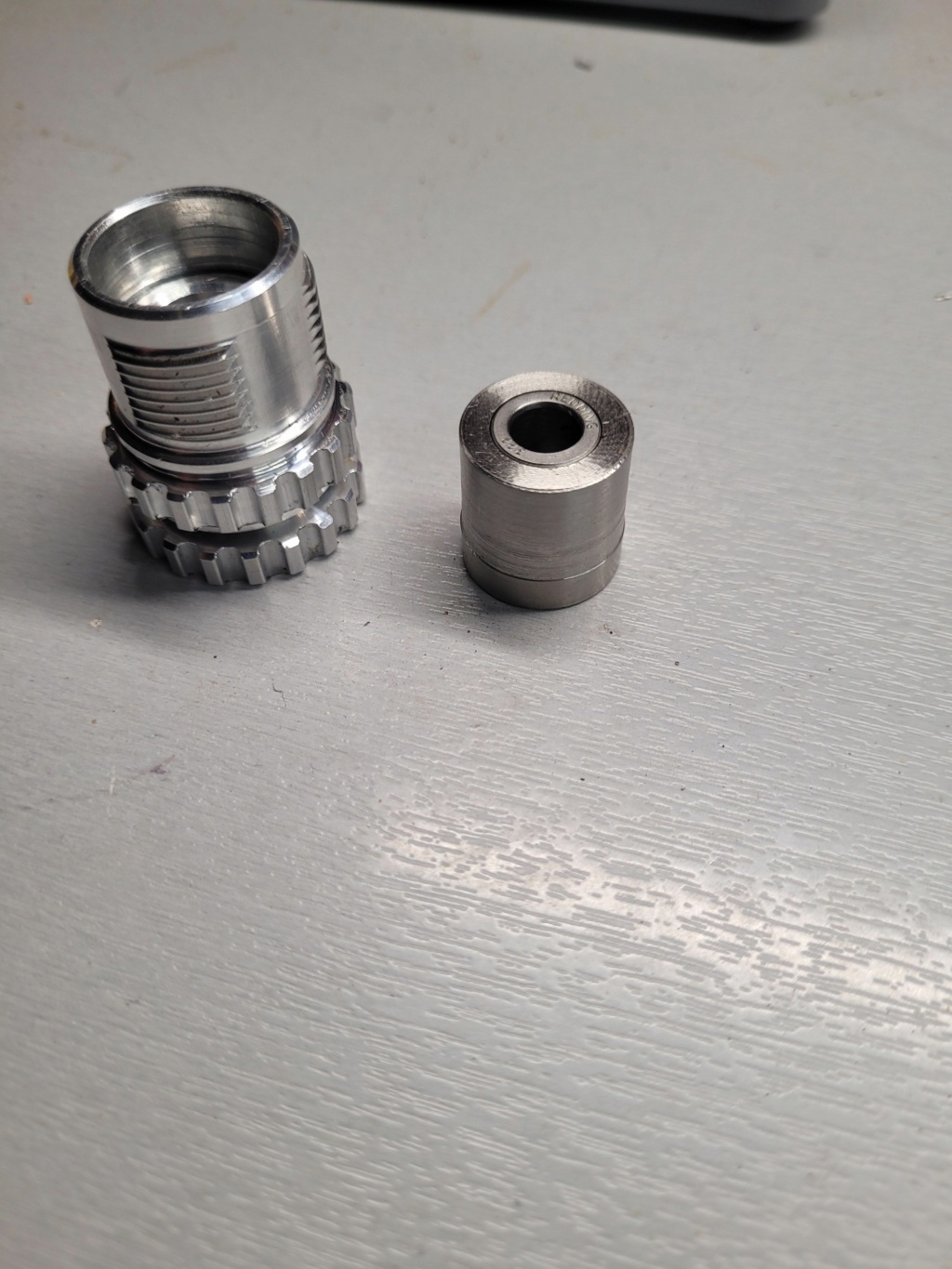

Possédant le nouveau Kit de calibrage LEE qui s'adapte sur la presse LEE APP, j'ai donc tourné un adaptateur, le voici :

Kit de recalibrage "Universel" 20211015
Kit de recalibrage "Universel" 20211014
Kit de recalibrage "Universel" 20211013

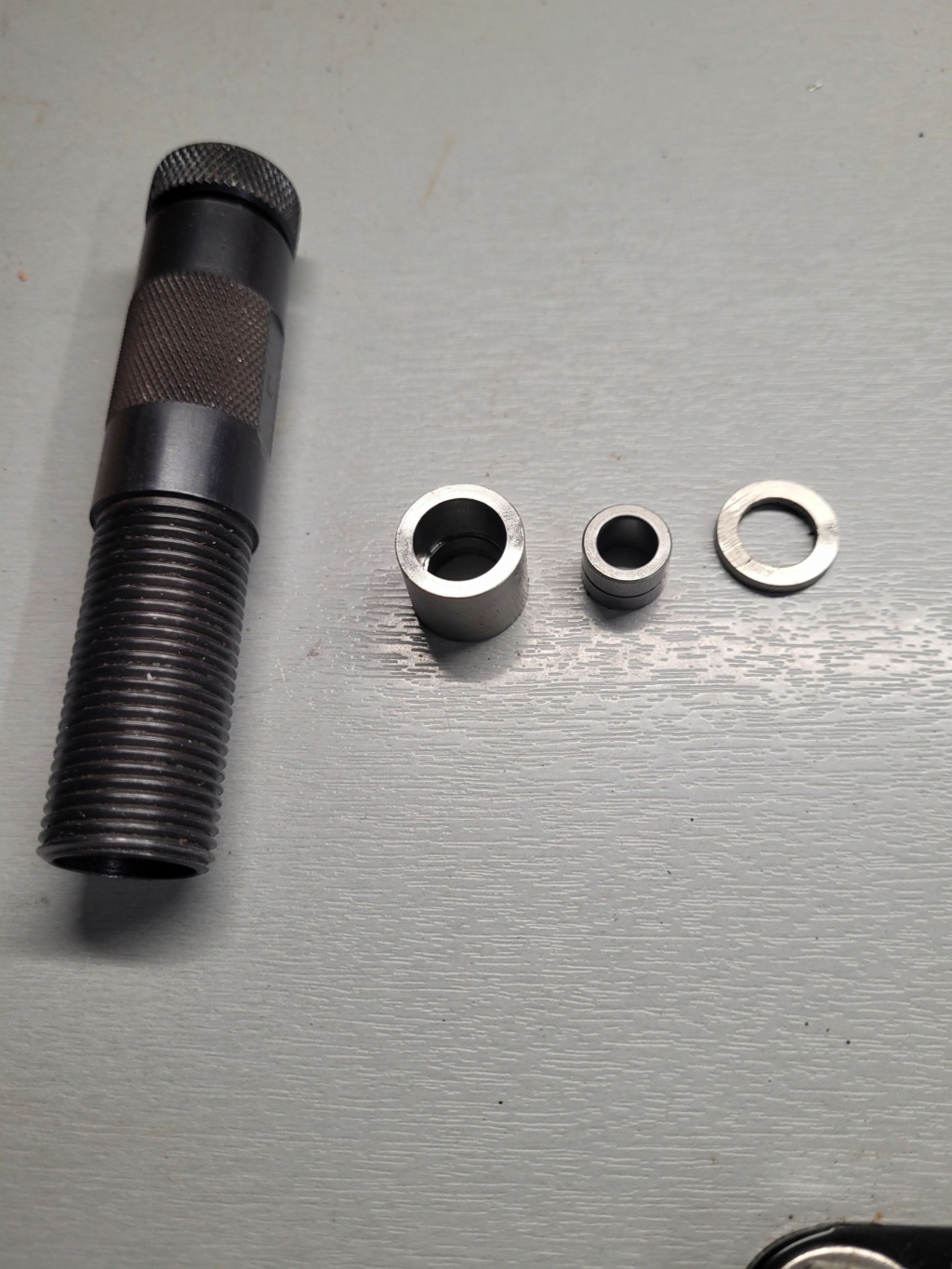

Puis, pour pouvoir calibrer sur une presse "normale", voir même pour recalibrer les collets de certaines douilles, j'ai sorti mon manchon Lynx préféré et j'ai tourné un autre adaptateur
Kit de recalibrage "Universel" 20211018
Kit de recalibrage "Universel" 20211016
Kit de recalibrage "Universel" 20211017
Kit de recalibrage "Universel" 20211019

dgil01
Pilier du forum
Pilier du forum

Nombre de messages : 1501
Age : 51
Date d'inscription : 29/04/2021

Revenir en haut Aller en bas

Kit de recalibrage "Universel" Empty Re: Kit de recalibrage "Universel"

Message  Jeppesen Mer 13 Oct 2021, 18:51

c'est beau, c'est bon, de savoir bricoler ce genre de choses ! salut

------------------------

Tallyhoo ! Tallyhoo !

Kit de recalibrage "Universel" 17711

Jeppesen
Jeppesen
Pilier du forum
Pilier du forum

Nombre de messages : 7464
Age : 75
Localisation : Haut de Seine (92)
Date d'inscription : 27/12/2016

Revenir en haut Aller en bas

Kit de recalibrage "Universel" Empty Re: Kit de recalibrage "Universel"

Message  dgil01 Mer 13 Oct 2021, 19:33

Merci Jeppesen mais avec un tour, n'importe qui peut faire ce genre de travail  Very Happy

dgil01
Pilier du forum
Pilier du forum

Nombre de messages : 1501
Age : 51
Date d'inscription : 29/04/2021

Revenir en haut Aller en bas

Kit de recalibrage "Universel" Empty Re: Kit de recalibrage "Universel"

Message  Jeppesen Mer 13 Oct 2021, 20:16

Ben à mon avis, faut quand même un "minimum" de savoir-faire Very Happy Kit de recalibrage "Universel" 3361380237


Je pense que, même si j'achetais un tour (c'était d'ailleurs un projet à une époque), cela ne me suffirait pas pour faire ce genre de travail...

L'apprentissage est de rigueur, comme pour tout travail bien fait, j'en suis certain geek


Kit de recalibrage "Universel" 254249

------------------------

Tallyhoo ! Tallyhoo !

Kit de recalibrage "Universel" 17711

Jeppesen
Jeppesen
Pilier du forum
Pilier du forum

Nombre de messages : 7464
Age : 75
Localisation : Haut de Seine (92)
Date d'inscription : 27/12/2016

Revenir en haut Aller en bas

Kit de recalibrage "Universel" Empty Re: Kit de recalibrage "Universel"

Message  dgil01 Mer 13 Oct 2021, 20:37

Je possède un petit tour d'établi Sidermeca 1830 V ainsi qu'un micro tour Emco Unimat SL des années 60.

Il faut juste savoir prendre son temps, et être méthodique. Je n'ai qu'une petite formation (cours d'atelier en seconde technique ).

On peut dire que j'ai appris sur le tas, pour les vitesses, il y a des abaques mais je dirais que c'est beaucoup au feeling.

C'est incroyable tout ce que l'on peut faire avec ce genre de machines.

Si tu as l'occase de t'en offrir un, fonce, c'est hyper intéressant.

dgil01
Pilier du forum
Pilier du forum

Nombre de messages : 1501
Age : 51
Date d'inscription : 29/04/2021

Revenir en haut Aller en bas

Kit de recalibrage "Universel" Empty Re: Kit de recalibrage "Universel"

Message  Jeppesen Mer 13 Oct 2021, 20:46

Argh....tu me "recolles" le virus !


Ça me tente bien, d'essayer....j'ai un ami qui doit en acheter un prochainement...je vais "attendre" pour voir ce que ça donne... clown



Kit de recalibrage "Universel" 254249

------------------------

Tallyhoo ! Tallyhoo !

Kit de recalibrage "Universel" 17711

Jeppesen
Jeppesen
Pilier du forum
Pilier du forum

Nombre de messages : 7464
Age : 75
Localisation : Haut de Seine (92)
Date d'inscription : 27/12/2016

Revenir en haut Aller en bas

Kit de recalibrage "Universel" Empty Re: Kit de recalibrage "Universel"

Message  dgil01 Mer 13 Oct 2021, 20:57

Fonce  Kit de recalibrage "Universel" 254249

dgil01
Pilier du forum
Pilier du forum

Nombre de messages : 1501
Age : 51
Date d'inscription : 29/04/2021

Revenir en haut Aller en bas

Kit de recalibrage "Universel" Empty Re: Kit de recalibrage "Universel"

Message  Baccardi Mer 13 Oct 2021, 21:10

Jeppesen a écrit:c'est beau, c'est bon, de savoir bricoler ce genre de choses ! salut

Et non, je n'achèterai pas de tour... de un, pas de place, de deux, j'ai deux mains gauches  Kit de recalibrage "Universel" 72113

Mais oui c'est beau, pas mal l'idée d'utiliser le bushing !

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur
Administrateur

Nombre de messages : 17798
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Kit de recalibrage "Universel" Empty Re: Kit de recalibrage "Universel"

Message  ANDY34 Mer 13 Oct 2021, 21:57

Tient donc...
J'avais mis en vente un "JO universel" donc tous calibres, et j'avais eu pas mal de MP.
Mais j'avais posté mon annonce un...1er Avril  Very Happy Embarassed Shocked

Mais là c'est autre chose  salut
Un tour j'y pense depuis longtemps, j'utilise un Pakistanais avec lequel je fais déjà pas mal de choses, mais très simples et surtout sur du laiton... Embarassed Kit de recalibrage "Universel" 404219

ANDY34
Pilier du forum
Pilier du forum

Nombre de messages : 2386
Age : 63
Localisation : 34
Date d'inscription : 26/09/2016

Revenir en haut Aller en bas

Kit de recalibrage "Universel" Empty Re: Kit de recalibrage "Universel"

Message  Verchère Jeu 14 Oct 2021, 06:06

Jeppesen a écrit:L'apprentissage est de rigueur, comme pour tout travail bien fait, j'en suis certain
Avec quelques connaissances scolaires et 20 ans de pratique, on arrive à faire deux ou trois trucs...

J'exagère peut-être un peu !
Mais sans connaissances scolaires de base, j'ai peur que ça ne soit difficile. Le risque n'est pas trop de s'accidenter ; non, je pense qu'il est au contraire d'être trop timoré, après avoir cassé quelques outils par maladresse.
Ou d'être trop facilement satisfait, de se contenter d'une cote évasive, d'un état de surface dégueu, alors qu'il suffirait de changer un petit truc pour que ça soit impeccable.
C'est une question d'instinct : le choix de l'outil, des angles d'affûtage, des vitesses de coupe et d'avance. J'étais sûrement pas doué, il m'a fallu des dizaines d'années ; j'en ai connu de bien plus doués !

Il y a aussi une chose importante, c'est la qualité du métal. Avec du fer à béton ce sera toujours immonde, avec des vis BTR très moyen. Au début c'est mieux de tricher : les aciers de décolletage 35MF6Pb (trempant) et surtout S300Pb (non trempant), c'est miraculeux !

La place ... ça dépend du tour ; pour un petit tour d'établi, pas besoin de plus de place qu'une machine à coudre, et ça ferait plutôt moins de bruit. Sauf si la bécane traîne 36 engrenages breloquants, c'est même assez silencieux. C'est à dire qu'on doit entendre chuinter le copeau sur le bec d'outil ; c'est même plus à l'oreille qu'à l'oeil, qu'on sait si tout se passe bien.
Le problème c'est les copeaux, mais avec de bonnes pantoufles...


Le porte-bushings c'est un bon truc, faudra que j'y vienne.
Pour le manchon Lynx j'usinais des bushings Ø 17.98 (en fait, de l'étiré de 18 laissé brut), hauteur 15 mm ; j'avais commencé une petite collection.
Maintenant que j'ai parfois l'occasion de récupérer des bushings Ø 12.7 x 10 un peu défectueux, il va falloir que j'adapte mes montages...

------------------------
