Re: Recuit des douilles par induction
Il est pas exclu que les chaînes automatisées travaillent le métal à chaud.
Au moins pour une partie du processus.
Pâtre- Pilier du forum
- Nombre de messages : 7505
Age : 53
Localisation : Besançon (25)
Date d'inscription : 20/11/2013
Re: Recuit des douilles par induction
Dans tous les cas le processus doit être fiable et rapide.
Après, quel est l’intérêt pour un fabricant de faire un recuit? Sur des étuis neufs destinés au rechargement, pourquoi pas, mais sur des PPU par exemple, qui restent bon marché, ça crée un surcoût, ou bien on part du principe que les munitions seront rechargées et c'est un plus?
Après, quel est l’intérêt pour un fabricant de faire un recuit? Sur des étuis neufs destinés au rechargement, pourquoi pas, mais sur des PPU par exemple, qui restent bon marché, ça crée un surcoût, ou bien on part du principe que les munitions seront rechargées et c'est un plus?
Razorback- Membre confirmé
- Nombre de messages : 218
Age : 62
Localisation : Champagne-Ardennes
Date d'inscription : 13/03/2019
Re: Recuit des douilles par induction
et fabriquer avec un fer à souder électrique, qui est pas cher => possible ?
un fil de fer, de cuivre, une résistance de récup, en tortillon, au bout du FER, ça le fait pas ?
un fil de fer, de cuivre, une résistance de récup, en tortillon, au bout du FER, ça le fait pas ?
Pas de chichis, appelez moi SUPER !
WICHITA- Modérateur
- Nombre de messages : 19422
Age : 60
Localisation : Plein sud !
Date d'inscription : 29/12/2008
Re: Recuit des douilles par induction
Bonjour Wichita, un fer à souder ne chauffera malheureusement pas assez.
dgil01- Pilier du forum
- Nombre de messages : 1522
Age : 51
Date d'inscription : 29/04/2021
Re: Recuit des douilles par induction
bon ben problème, moyen, idée : réglé !
Pas de chichis, appelez moi SUPER !
WICHITA- Modérateur
- Nombre de messages : 19422
Age : 60
Localisation : Plein sud !
Date d'inscription : 29/12/2008
Re: Recuit des douilles par induction
Razorback a écrit:...
Après, quel est l’intérêt pour un fabricant de faire un recuit? ....
C'est pas un, c'est plusieurs!
Voir la partie "étui" de son manuel de rechargement. Le processus de fabrication est expliqué.
Parti d'un bloc, ou une feuille de laiton, ou d'acier, le métal est matricé à de nombreuses reprises. Et donc fortement écroui. Les recuits compensent donc ce phénomène.
Pâtre- Pilier du forum
- Nombre de messages : 7505
Age : 53
Localisation : Besançon (25)
Date d'inscription : 20/11/2013
Re: Recuit des douilles par induction
OkPâtre a écrit:Razorback a écrit:...
Après, quel est l’intérêt pour un fabricant de faire un recuit? ....
C'est pas un, c'est plusieurs!
Voir la partie "étui" de son manuel de rechargement. Le processus de fabrication est expliqué.
Parti d'un bloc, ou une feuille de laiton, ou d'acier, le métal est matricé à de nombreuses reprises. Et donc fortement écroui. Les recuits compensent donc ce phénomène.
Mais alors pourquoi certains ne le font pas, le travail du métal doit être semblable un peu partout non?
Razorback- Membre confirmé
- Nombre de messages : 218
Age : 62
Localisation : Champagne-Ardennes
Date d'inscription : 13/03/2019
Re: Recuit des douilles par induction
La question serait plutôt : pourquoi est-ce parfois visible, mais pas toujours ?
Pour des questions de choix esthétique je pense, ou d'optimisation de la chaîne de production.
Car dans les opérations intermédiaires il n'y a pas que les recuits, il y a aussi plusieurs nettoyages-dégraissage, et peut-être des polissages (pour que ça glisse mieux dans les matrices). Au moins un polissage final ; et si on le fait en dernier, l'ultime recuit de collet n'est plus visible.
Pour des questions de choix esthétique je pense, ou d'optimisation de la chaîne de production.
Car dans les opérations intermédiaires il n'y a pas que les recuits, il y a aussi plusieurs nettoyages-dégraissage, et peut-être des polissages (pour que ça glisse mieux dans les matrices). Au moins un polissage final ; et si on le fait en dernier, l'ultime recuit de collet n'est plus visible.
Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm
Re: Recuit des douilles par induction
@Verchère, admettons :)
Donc ça voudrait dire que le recuit est indispensable?
Alors cela signifie que cela existe depuis toujours... j'ai des doutes, et donc depuis quand cette pratique est utilisée?
Vous qui avez accès a des archives d'un autre temps, vous avez peut être une idée
Donc ça voudrait dire que le recuit est indispensable?
Alors cela signifie que cela existe depuis toujours... j'ai des doutes, et donc depuis quand cette pratique est utilisée?
Vous qui avez accès a des archives d'un autre temps, vous avez peut être une idée
Razorback- Membre confirmé
- Nombre de messages : 218
Age : 62
Localisation : Champagne-Ardennes
Date d'inscription : 13/03/2019
Re: Recuit des douilles par induction
Razorback a écrit:...
Donc ça voudrait dire que le recuit est indispensable?
....
Si l'on veut travailler le cuivre (ou un alliage) & le mettre en forme, oui.
Et inversement, l’écrouissage peut être un état recherché.
Razorback a écrit:... cela signifie que cela existe depuis toujours... j'ai des doutes, et donc depuis quand cette pratique est utilisée?
....
Pas depuis toujours. Mais depuis que le cuivre, & ses alliages sont utilisés. Soit depuis plusieurs milliers d'années.
Pas de sources d'époque, l'écriture n'existait pas!
Pâtre- Pilier du forum
- Nombre de messages : 7505
Age : 53
Localisation : Besançon (25)
Date d'inscription : 20/11/2013
Re: Recuit des douilles par induction
Les recuits sont souvent passés sous silence quand on présente la succession des étapes d'emboutissage d'une douille.
Pourquoi ? Est-ce parce-que c'est si évident que ça ne vaut pas la peine d'être signalé ?
Ou parce-que leur échelonnement exact relève du secret de fabrication ?
Car avec des recuits mal échelonnés, le taux de rebuts peut grimper ; jusqu'à 100 % !
Ceux qui ont un peu tâté du "repoussage au tour" on pu s'en rendre compte : les recuits superflus font perdre beaucoup de temps, mais un seul recuit à peine trop tard ... c'est même plus la peine de le faire, la pièce est en lambeaux.
Le recuit est aussi nécessaire avec l'acier et les alliages légers, mais surtout avec le cuivre et ses alliages, qui s'écrouit plus vite que le fer ou l'aluminium. Il est cependant beaucoup plus facile à faire, parce-que la température de 500 à 600° est observable à la couleur (tandis que pour l'alu c'est à plus basse température, non lumineuse), et que l'oxydation est faible (alors que pour les ferreux, la surface souffre nettement).
Pour transformer du cuivre rond Ø 9 mm en lame d'épaisseur 2.5 mm avec un mini-laminoir à manivelle, il en faut un certain nombre, des recuits...
PS : pour les douilles on parle toujours d'emboutissage.
Mais en cherchant dans un manuel technique généraliste (p. ex. les cours d'IUT Mécanique) on constate que le terme "emboutissage" ne s'applique réellement qu'aux premières passes. Ensuite c'est plutôt de l'étirage et parfois de l'écrasement (bourrelet).
Pourquoi ? Est-ce parce-que c'est si évident que ça ne vaut pas la peine d'être signalé ?
Ou parce-que leur échelonnement exact relève du secret de fabrication ?
Car avec des recuits mal échelonnés, le taux de rebuts peut grimper ; jusqu'à 100 % !
Ceux qui ont un peu tâté du "repoussage au tour" on pu s'en rendre compte : les recuits superflus font perdre beaucoup de temps, mais un seul recuit à peine trop tard ... c'est même plus la peine de le faire, la pièce est en lambeaux.
Le recuit est aussi nécessaire avec l'acier et les alliages légers, mais surtout avec le cuivre et ses alliages, qui s'écrouit plus vite que le fer ou l'aluminium. Il est cependant beaucoup plus facile à faire, parce-que la température de 500 à 600° est observable à la couleur (tandis que pour l'alu c'est à plus basse température, non lumineuse), et que l'oxydation est faible (alors que pour les ferreux, la surface souffre nettement).
Pour transformer du cuivre rond Ø 9 mm en lame d'épaisseur 2.5 mm avec un mini-laminoir à manivelle, il en faut un certain nombre, des recuits...
PS : pour les douilles on parle toujours d'emboutissage.
Mais en cherchant dans un manuel technique généraliste (p. ex. les cours d'IUT Mécanique) on constate que le terme "emboutissage" ne s'applique réellement qu'aux premières passes. Ensuite c'est plutôt de l'étirage et parfois de l'écrasement (bourrelet).
Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm
Re: Recuit des douilles par induction
https://www.youtube.com/watch?v=0lapLWlw5qk
cb45400- Membre confirmé
- Nombre de messages : 289
Age : 54
Date d'inscription : 24/07/2014
Re: Recuit des douilles par induction
Vidéo intéressante ... et rapide !
Mais j'ai pas compris "stress relief"...
Toutefois la zone colorée descend plus bas qu'avant le formage de l'épaulement. Serait un "revenu de détente" (autrement dit un recuit léger) ?
Je me demande quand même s'ils n'auraient pas zappé des nettoyages-décapage après les recuits intégraux. Qui au vu de la couleur semblent assez poussés ; et il n'y en aurait donc que deux (et deux autres plus tard, mais limités au collet).
Il est effectivement nécessaire que la base soit assez écrouie. L'écrasement du bourrelet s'accommode bien d'un métal déjà écroui (le métal ne risque guère de se déchirer à la compression), et ça renforce encore beaucoup l'écrouissement. Ce qui ne nuit pas à l'usinage de la gorge, au contraire (plus le laiton est dur, mieux il s'usine).
Peut-être manque-t'il quand même un recuit, au tout début, sur le flan poinçonné avant d'emboutir la coupelle. A moins que le métal ne soit livré recuit.
J'ai jamais joué à ça (fabriquer entièrement une douille) : trop difficile de trouver le métal adéquat, en bandes de bonne épaisseur, et ma presse à balancier de 1T est nettement trop faible. Celle à vérin de 3T sans doute aussi, je pense qu'il faudrait disposer de quelques dizaines de tonnes...
Quoique pour une douille courte quelques tonnes suffiraient peut-être. Par contre je suis certain que ça n'écraserait pas le bourrelet, du moins pas sans recuit préalable.
Mais j'ai pas compris "stress relief"...
Toutefois la zone colorée descend plus bas qu'avant le formage de l'épaulement. Serait un "revenu de détente" (autrement dit un recuit léger) ?
Je me demande quand même s'ils n'auraient pas zappé des nettoyages-décapage après les recuits intégraux. Qui au vu de la couleur semblent assez poussés ; et il n'y en aurait donc que deux (et deux autres plus tard, mais limités au collet).
Il est effectivement nécessaire que la base soit assez écrouie. L'écrasement du bourrelet s'accommode bien d'un métal déjà écroui (le métal ne risque guère de se déchirer à la compression), et ça renforce encore beaucoup l'écrouissement. Ce qui ne nuit pas à l'usinage de la gorge, au contraire (plus le laiton est dur, mieux il s'usine).
Peut-être manque-t'il quand même un recuit, au tout début, sur le flan poinçonné avant d'emboutir la coupelle. A moins que le métal ne soit livré recuit.
J'ai jamais joué à ça (fabriquer entièrement une douille) : trop difficile de trouver le métal adéquat, en bandes de bonne épaisseur, et ma presse à balancier de 1T est nettement trop faible. Celle à vérin de 3T sans doute aussi, je pense qu'il faudrait disposer de quelques dizaines de tonnes...
Quoique pour une douille courte quelques tonnes suffiraient peut-être. Par contre je suis certain que ça n'écraserait pas le bourrelet, du moins pas sans recuit préalable.
Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm
Re: Recuit des douilles par induction
Bonjour,Verchère a écrit:Vidéo intéressante ... et rapide !
Mais j'ai pas compris "stress relief"...
Toutefois la zone colorée descend plus bas qu'avant le formage de l'épaulement. Serait un "revenu de détente" (autrement dit un recuit léger) ?
Littéralement "relaxation des contraintes" donc comme tu le dis, c'est très probablement un traitement plus complet que les recuits locaux des opérations de formage avec des paramètres température/temps différents de ces recuits interopération.
Mauser96- Pilier du forum
- Nombre de messages : 1204
Age : 76
Date d'inscription : 02/08/2016
Re: Recuit des douilles par induction
En ce cas, je pense que c'est au contraire un traitement moins complet, les revenus "de détente" ou "de relaxation" étant plutôt généralement dans la tranche des revenus faibles.
Mais aussi beaucoup plus précis, car vu la position dans l'étagement de fabrication ce recuit n'a d'effet que sur la rétention du projectile. Laquelle doit être "ni trop ni trop peu", surtout pour des munitions manufacturées prévoyant par sécurité un vol libre confortable.
Mais même pour une munition personnalisée, l'écrouissement du collet est un facteur important de précision et de durée de vie des douilles. Certains tireurs de précision utilisent "l'appareil à induction à 1000 euros" cité dans la vidéo de Jérémy, à chaque rechargement ! Dans l'objectif, grâce à des réglages appropriés, d'annuler l'écrouissement de chaque tir afin d'avoir une élasticité constante des collets.
Je n'irais pas garantir qu'ils obtiennent effectivement le résultat souhaité, tout au moins au niveau métallurgique...
Mais effectivement, le recuit qui détermine l'élasticité du collet demande à être beaucoup plus précisément dosé qu'un recuit intermédiaire de fabrication, qui peut souvent être un "recuit maximal".
Sauf avant la phase de formage de l'épaulement, où un recuit excessif va causer l'écrasement en accordéon (d'ailleurs, la descente d'épaulement se fait parfois sans recuit préalable).
Pour un recuit maximal, la torche à gaz est tout à fait valable ; mais elle donne aisément un collet en caramel mou.
Pour un recuit incomplet et finement dosé, le système à induction est certainement plus fin, et plus régulier.
Mais aussi beaucoup plus précis, car vu la position dans l'étagement de fabrication ce recuit n'a d'effet que sur la rétention du projectile. Laquelle doit être "ni trop ni trop peu", surtout pour des munitions manufacturées prévoyant par sécurité un vol libre confortable.
Mais même pour une munition personnalisée, l'écrouissement du collet est un facteur important de précision et de durée de vie des douilles. Certains tireurs de précision utilisent "l'appareil à induction à 1000 euros" cité dans la vidéo de Jérémy, à chaque rechargement ! Dans l'objectif, grâce à des réglages appropriés, d'annuler l'écrouissement de chaque tir afin d'avoir une élasticité constante des collets.
Je n'irais pas garantir qu'ils obtiennent effectivement le résultat souhaité, tout au moins au niveau métallurgique...
Mais effectivement, le recuit qui détermine l'élasticité du collet demande à être beaucoup plus précisément dosé qu'un recuit intermédiaire de fabrication, qui peut souvent être un "recuit maximal".
Sauf avant la phase de formage de l'épaulement, où un recuit excessif va causer l'écrasement en accordéon (d'ailleurs, la descente d'épaulement se fait parfois sans recuit préalable).
Pour un recuit maximal, la torche à gaz est tout à fait valable ; mais elle donne aisément un collet en caramel mou.
Pour un recuit incomplet et finement dosé, le système à induction est certainement plus fin, et plus régulier.
Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm
Re: Recuit des douilles par induction
On est bien d'accord , par "complet" je voulais dire précis en terme de température /temps/zone concernée et moyens de réalisation par rapport aux simples revenus interopérations.Verchère a écrit:En ce cas, je pense que c'est au contraire un traitement moins complet, les revenus "de détente" ou "de relaxation" étant plutôt généralement dans la tranche des revenus faibles.
Mais aussi beaucoup plus précis, car vu la position dans l'étagement de fabrication ce recuit n'a d'effet que sur la rétention du projectile. Laquelle doit être "ni trop ni trop peu", surtout pour des munitions manufacturées prévoyant par sécurité un vol libre confortable.
Mauser96- Pilier du forum
- Nombre de messages : 1204
Age : 76
Date d'inscription : 02/08/2016
Re: Recuit des douilles par induction
Bonjour, j'ai pris pas mal de retard sur mon projet. Ca ira sans doutes plus vite quand je ne passerais plus mes journées sur mon trône .......
Voici quelques photos pour donner une idée .
Il me reste à fixer l'électroaimant qui permettra l'appui sur le bouton et faire les câblages .
Il me reste aussi a finaliser le support - trappe à douilles (des guides douilles de différents diamètre seront fait en impression 3D afin de s'adapter aux différents calibres) Ce support est télescopique afin de régler la hauteur des douilles. Le tout sera fixé sur un support LEE afin de l'installer sur mon établi de rechargement .
La bobine d'induction (non présente sur les photos) sera installée à la fin du projet
Encore pas mal de boulot.....
Je ne manquerais pas de vous montrer la suite d'ici une grosse semaine je pense
Sinon, pour info, je viens de m'apercevoir que je ne suis pas le seul à avoir eu l'idée d'utiliser cet appareil, une personne en a fabriqué un automatique (ca ne sera pas le cas du miens) à base d'impression 3D
https://www.thingiverse.com/thing:5269932

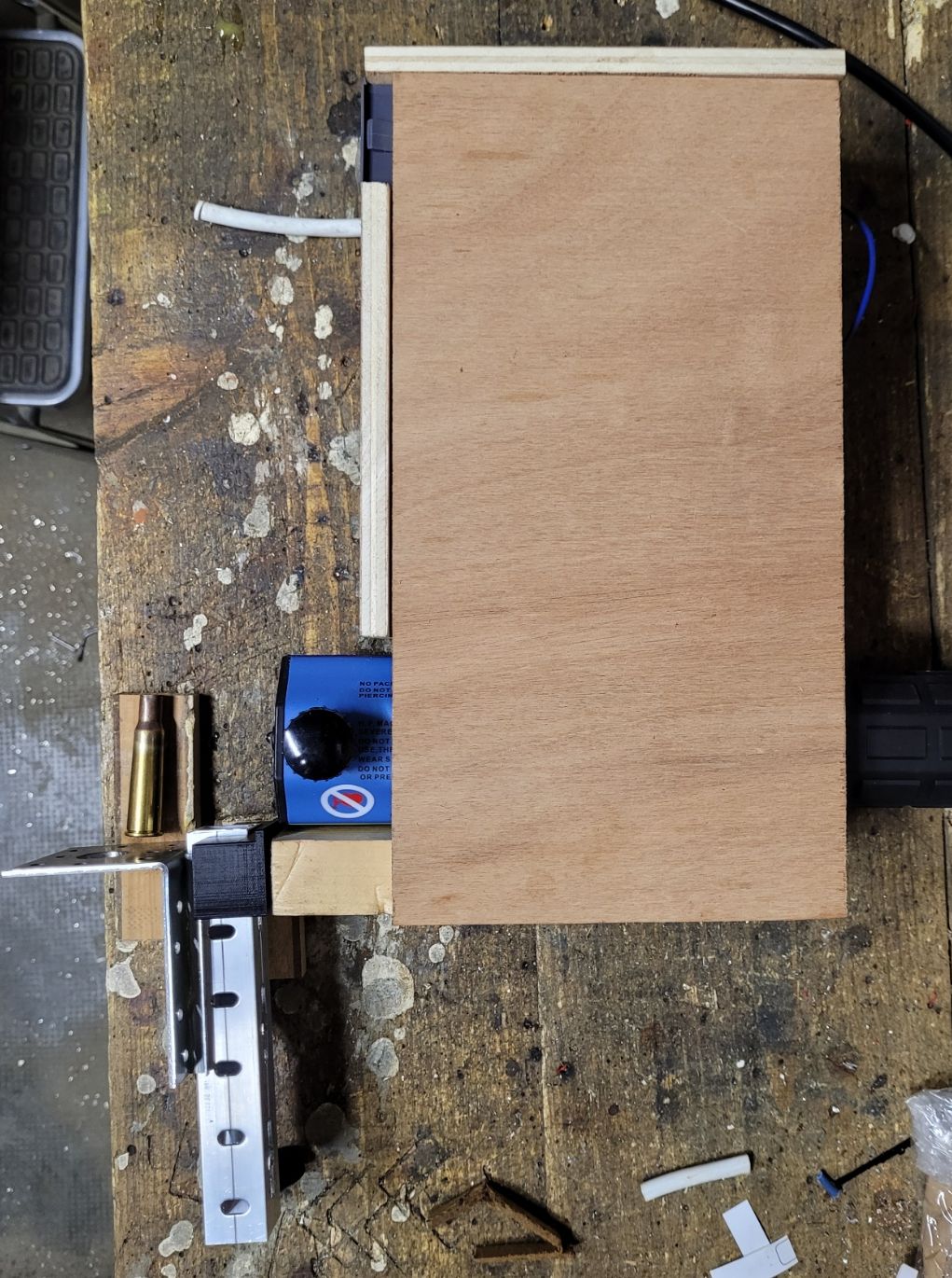

Place aux photos :

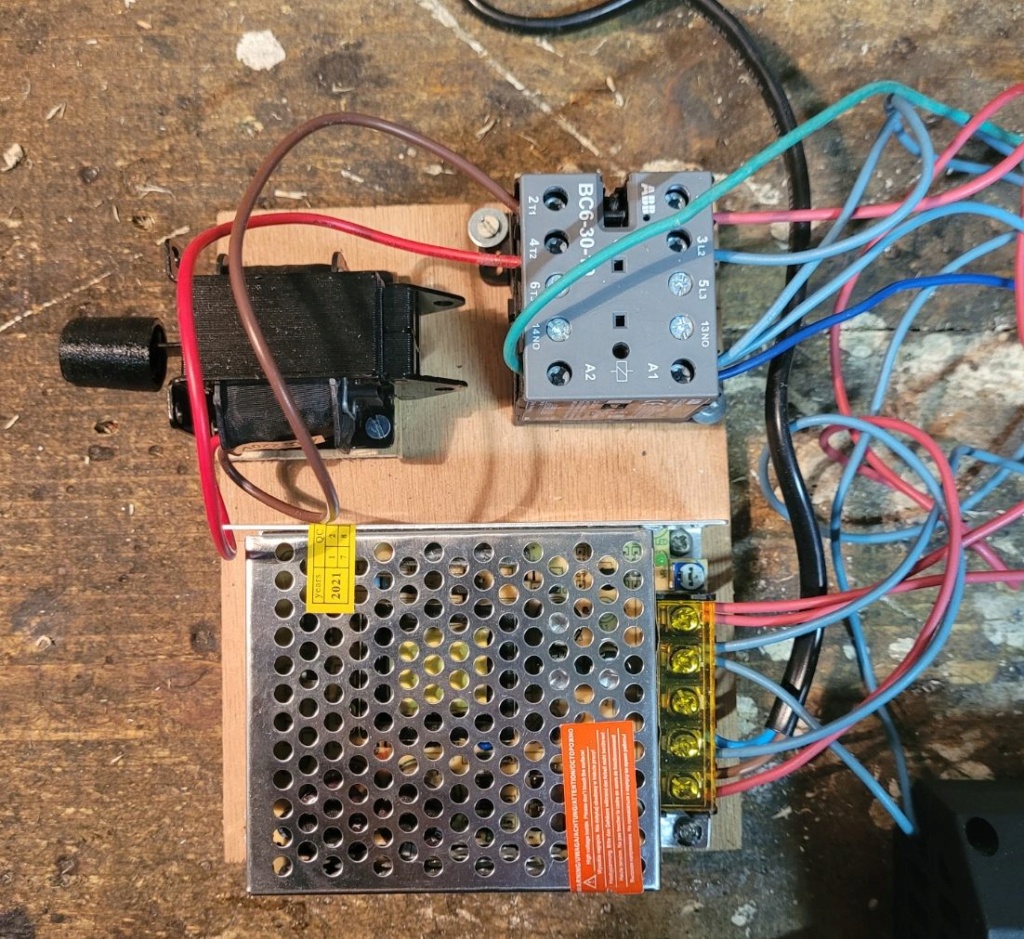

Sur cette deuxième photo, je n'ai pas mis le support de douille dans le bon sens
Voici quelques photos pour donner une idée .
Il me reste à fixer l'électroaimant qui permettra l'appui sur le bouton et faire les câblages .
Il me reste aussi a finaliser le support - trappe à douilles (des guides douilles de différents diamètre seront fait en impression 3D afin de s'adapter aux différents calibres) Ce support est télescopique afin de régler la hauteur des douilles. Le tout sera fixé sur un support LEE afin de l'installer sur mon établi de rechargement .
La bobine d'induction (non présente sur les photos) sera installée à la fin du projet
Encore pas mal de boulot.....
Je ne manquerais pas de vous montrer la suite d'ici une grosse semaine je pense
Sinon, pour info, je viens de m'apercevoir que je ne suis pas le seul à avoir eu l'idée d'utiliser cet appareil, une personne en a fabriqué un automatique (ca ne sera pas le cas du miens) à base d'impression 3D
https://www.thingiverse.com/thing:5269932
Place aux photos :
Sur cette deuxième photo, je n'ai pas mis le support de douille dans le bon sens
dgil01- Pilier du forum
- Nombre de messages : 1522
Age : 51
Date d'inscription : 29/04/2021
Re: Recuit des douilles par induction
Impressionnant !
Bravo, et bonne continuation...
Bravo, et bonne continuation...
Tallyhoo ! Tallyhoo !
Jeppesen- Pilier du forum
- Nombre de messages : 7637
Age : 75
Localisation : Haut de Seine (92)
Date d'inscription : 27/12/2016
Re: Recuit des douilles par induction
Merci Jeppesen, ça devrait bien avancer la semaine prochaine, d'autres obligations ne m'ont pas permis de travailler dessus cette semaine.Jeppesen a écrit:Impressionnant !
Bravo, et bonne continuation...
dgil01- Pilier du forum
- Nombre de messages : 1522
Age : 51
Date d'inscription : 29/04/2021
Re: Recuit des douilles par induction

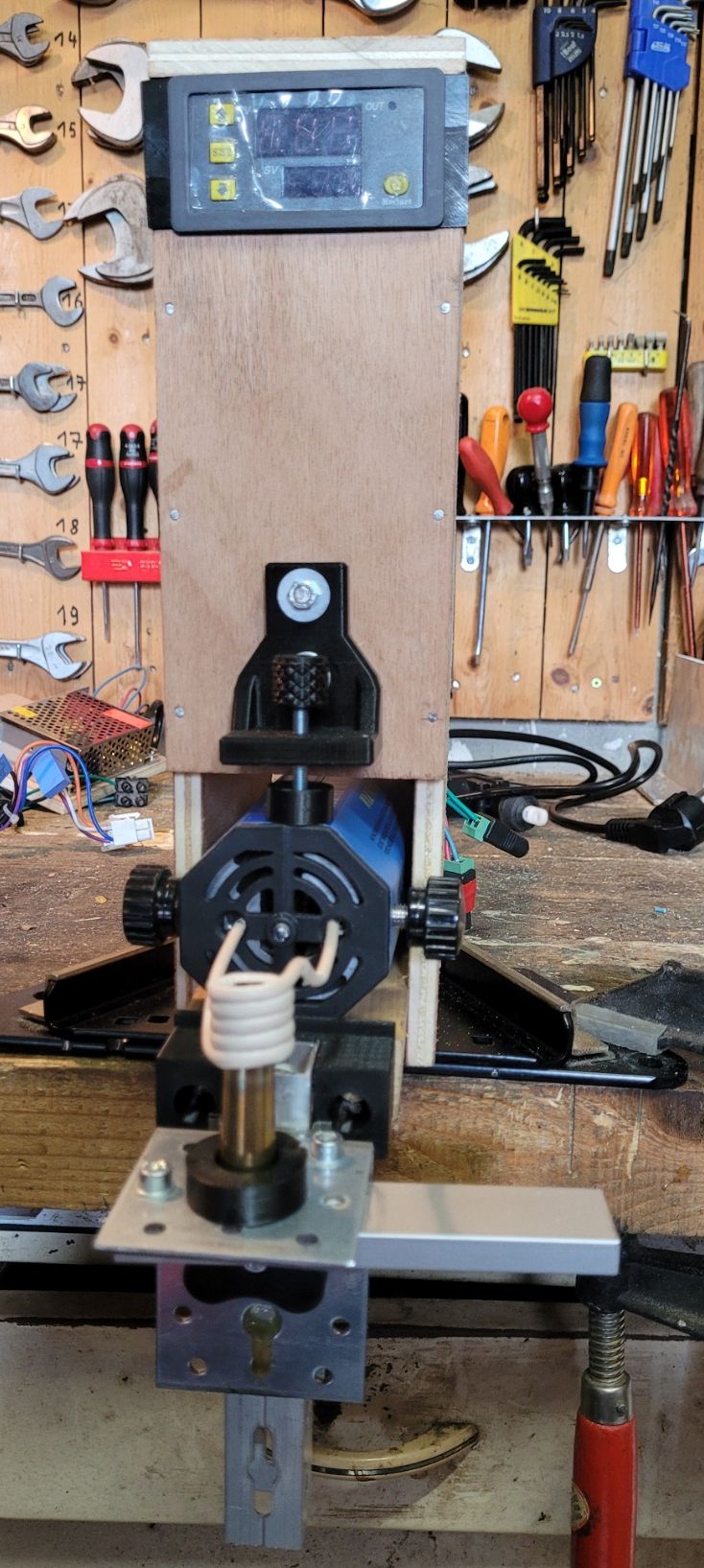

Bonjour, ça y est, c'est presque fini.
Ca l'aurait été si le solénoïde de serrure de porte de voiture qui sert à appuyer sur le bouton poussoir de l'appareil à induction n'était pas parti en fumée lors de mes essais prolongés avec la minuterie .
Toutes les pièces en plastique noir (boutons, équerre, guide douille) sont imprimées en 3D.
Après avoir trouvé un autre solénoïde, il ne me restera plus qu'a fixer un tuyau sous le guide douille afin que celle ci tombe dans un bidon d'eau une fois le recuit effectué .
Ca l'aurait été si le solénoïde de serrure de porte de voiture qui sert à appuyer sur le bouton poussoir de l'appareil à induction n'était pas parti en fumée lors de mes essais prolongés avec la minuterie .
Toutes les pièces en plastique noir (boutons, équerre, guide douille) sont imprimées en 3D.
Après avoir trouvé un autre solénoïde, il ne me restera plus qu'a fixer un tuyau sous le guide douille afin que celle ci tombe dans un bidon d'eau une fois le recuit effectué .
dgil01- Pilier du forum
- Nombre de messages : 1522
Age : 51
Date d'inscription : 29/04/2021
Re: Recuit des douilles par induction
Ah, je pense que tu ne peux pas couper directement le 220 V alimentant l'appareil, parce qu'il doit rester sous tension entre les phases de chauffe ?
Pour éviter que le solénoïde ne surchauffe, tu pourrais appuyer le bouton par un poussoir à ressort maintenu par une gâchette ; le solénoïde n'ayant alors qu'à actionner brièvement la gâchette.
Sinon, en solénoïdes puissants et "service continu" il y a les relais de commande de moteurs ; on peut enlever les contacts pour profiter de toute la force, et accrocher ce qu'on veut à l'armature mobile. Alors bien sûr, il faut du 220 V (ou 380, ou 24 ou 48 volts), et la temporisation ne pourra pas forcément fournir et couper directement ça...
Mais il y aurait peut-être une astuce simplificatrice : il existe des blocs auxilaires qui se clipsent sur les relais, et qui contiennent une temporisation réglable, ré-amorcée par le mouvement du relais (il y a plusieurs types avec des plages de réglage différentes, fractions de seconde, secondes, dizaines de secondes). En la cablant judicieusement cela ne pourrait-il pas constituer une temporisation dotée de la force mécanique suffisante pour enfoncer un poussoir ?
Ce genre de truc est souvent mis au rebut, quand on ré-équipe une machine on change souvent tous les éléments de l'armoire, et ça a peu d'autres usages donc les électriciens ne les récupèrent pas.
C'est sans doute fiable, mais je ne sais pas si c'est très précis...
Pour éviter que le solénoïde ne surchauffe, tu pourrais appuyer le bouton par un poussoir à ressort maintenu par une gâchette ; le solénoïde n'ayant alors qu'à actionner brièvement la gâchette.
Sinon, en solénoïdes puissants et "service continu" il y a les relais de commande de moteurs ; on peut enlever les contacts pour profiter de toute la force, et accrocher ce qu'on veut à l'armature mobile. Alors bien sûr, il faut du 220 V (ou 380, ou 24 ou 48 volts), et la temporisation ne pourra pas forcément fournir et couper directement ça...
Mais il y aurait peut-être une astuce simplificatrice : il existe des blocs auxilaires qui se clipsent sur les relais, et qui contiennent une temporisation réglable, ré-amorcée par le mouvement du relais (il y a plusieurs types avec des plages de réglage différentes, fractions de seconde, secondes, dizaines de secondes). En la cablant judicieusement cela ne pourrait-il pas constituer une temporisation dotée de la force mécanique suffisante pour enfoncer un poussoir ?
Ce genre de truc est souvent mis au rebut, quand on ré-équipe une machine on change souvent tous les éléments de l'armoire, et ça a peu d'autres usages donc les électriciens ne les récupèrent pas.
C'est sans doute fiable, mais je ne sais pas si c'est très précis...
Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm
Re: Recuit des douilles par induction
Verchère a écrit:Ah, je pense que tu ne peux pas couper directement le 220 V alimentant l'appareil, parce qu'il doit rester sous tension entre les phases de chauffe ?
Bonjour Verchère, c'est exactement ca, quand il est trop chaud, il y a des ventilos qui tournent.
C'est vrai que je pourrai sortir les 2 fils du poussoir mais je veux essayer de garder l'intégrité de mon appareil.
Pour le relais télémecanique, j'y avais pensé mais je n'en trouve pas en 12V Continu. Je pourrai en prendre un en 220V, ma minuterie chinoise est censée résister (mais je n'ai pas trop confiance).
J'ai essayé hier avec une bobine de petite électrovanne mais pas assez puissant. Je vais essayer avec une solénoïde de carbu.
En tout cas, merci pour tes conseils toujours très avisés
dgil01- Pilier du forum
- Nombre de messages : 1522
Age : 51
Date d'inscription : 29/04/2021
Re: Recuit des douilles par induction
Garder l'intégrité d'un appareil dont la garantie est douteuse, est-ce que ça vaut le surcroît de travail ?
Les relais de moteur, je n'en ai jamais vu en 12 V continu (généralement c'est 24, 48, 220 ou 380 V alternatif). Mais si une temporisation intégrée s'avère utilisable, la tension la plus commode serait la même que l'appareil à induction, soit 220 V.
Ce dont je cause c'est ça, qui se clipse sur le relais, dans le rail des contacts auxiliaires :
Celui-ci est réglable de 1 à 30 secondes. En câblant de façon adéquate on amorce en appuyant le petit poussoir (certes peu ergonomique) qu'on voit à gauche de la molette de réglage, ce qui enclenche le relais et remonte la temporisation ; le relais reste alors enclenché par auto-alimentation jusqu'à la fin du temps pré-réglé.
Il paraît que la temporisation est faite par une membrane comprimant de l'air, avec fuite par un trou calibré, mais je n'ai jamais démonté pour vérifier...
PS : des petits solénoïdes commandant directement une pièce mécanique, j'ai le souvenir d'en avoir démonté ; peut-être en démembrant des lecteurs de cassette VHS ?
Les relais de moteur, je n'en ai jamais vu en 12 V continu (généralement c'est 24, 48, 220 ou 380 V alternatif). Mais si une temporisation intégrée s'avère utilisable, la tension la plus commode serait la même que l'appareil à induction, soit 220 V.
Ce dont je cause c'est ça, qui se clipse sur le relais, dans le rail des contacts auxiliaires :
Celui-ci est réglable de 1 à 30 secondes. En câblant de façon adéquate on amorce en appuyant le petit poussoir (certes peu ergonomique) qu'on voit à gauche de la molette de réglage, ce qui enclenche le relais et remonte la temporisation ; le relais reste alors enclenché par auto-alimentation jusqu'à la fin du temps pré-réglé.
Il paraît que la temporisation est faite par une membrane comprimant de l'air, avec fuite par un trou calibré, mais je n'ai jamais démonté pour vérifier...
PS : des petits solénoïdes commandant directement une pièce mécanique, j'ai le souvenir d'en avoir démonté ; peut-être en démembrant des lecteurs de cassette VHS ?
Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm
Re: Recuit des douilles par induction
Hello, ICI AUSSI mais en rupture , tout le monde a acheté ? : Vevor Chauffage Induction Boulon Kit De Chauffage à Induction Magnétique 1 Kw | VEVOR FRdgil01 a écrit:Bonjour Xavier, 239 euros (transport compris) sur Ama.... avec les bobines et la valise. On en trouve a un peut moins de 200 avec moins de bobines et sans valise.Xavier06 a écrit:dgil01 a écrit:(...) j'ai vu que pour à peu près la même somme que pour la totalité des éléments à assembler (carte électronique induction, alimentation ....), on trouvait des appareils qui servent à faire rougir les écrous pour faciliter leur démontage .
c'est à dire ? l'appareil t'a coûté combien ?
wallaa67- Membre averti
- Nombre de messages : 111
Age : 64
Date d'inscription : 28/07/2020
Re: Recuit des douilles par induction
Ca y est, c'est fini et ca fonctionne .
Restera plus qu'à enlever le scotch (lorsque la colle aura prise), coller quelques étiquettes et installer un tuyau sous la trappe qui permettras de guider la douille vers un sceau d'eau.
La commande électrique
La vue de devant
La trappe ouverte
Vue intérieure avec la solénoïde qui appuie sur le poussoir
Douille en chauffe au bout de 4 secondes
Douille, avant et après recuit
J'ai fait 20 douilles de 348, ca fonctionne super bien. Je pense que 3 secondes suffisent.
Restera plus qu'à enlever le scotch (lorsque la colle aura prise), coller quelques étiquettes et installer un tuyau sous la trappe qui permettras de guider la douille vers un sceau d'eau.
La commande électrique
La vue de devant
La trappe ouverte
Vue intérieure avec la solénoïde qui appuie sur le poussoir
Douille en chauffe au bout de 4 secondes
Douille, avant et après recuit
J'ai fait 20 douilles de 348, ca fonctionne super bien. Je pense que 3 secondes suffisent.
dgil01- Pilier du forum
- Nombre de messages : 1522
Age : 51
Date d'inscription : 29/04/2021
Page 2 sur 3 • 1, 2, 3
Sujets similaires
» Recuit sur douilles neuves
» Fabrication de cartouches RF (perc. annulaire)
» La cartouche de 30-284
» Tumbler humide
» Le recuit
» Fabrication de cartouches RF (perc. annulaire)
» La cartouche de 30-284
» Tumbler humide
» Le recuit
TIR et COLLECTION Armes Règlementaires :: Le rechargement :: Poudres, presses, outils, composants et techniques de rechargement
Page 2 sur 3
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
