Autriche Empty Autriche

Message  ph Mer 18 Mai 2011 - 21:57

Voici quelques armes autrichiennes.

Fusil Steyr M1895 et pistolet Steyr Hahn modèle 1914

Autriche Img_3187

Autriche Img_3189

Autriche Img_3190

Autriche Img_3191

Steyr M95

Voici un fusil très intéressant pour plusieurs raisons : il utilise un système de culasse à mouvement rectiligne, il a été utilisé par notre cavalerie dans une version courte et il n'est pas très fréquent d'en trouver sur notre marché hélvétique.

Caractéristiques de l'arme:
Calibre: 8 mm .
Munition: 8 x 50 R
Modification du calibre dans les années 30, l'arme chambre désormais la 8 x 56 R et devint un M95/30; ces armes reçoivent un "S" frappé sur le tonnerre.
Longueur totale: 1,270 m.
Longueur avec baïonnette: 1,520 m.
Longueur du canon: 0,790 m.
Poids vide: 3,750 kg.
Capacité du magasin: 5 cartouches disposées dans un clip qui est éjecté par le bas lorsque la dernière cartouche est chambrée.
Pays: Autriche.

Ce fusil possède une culasse à mouvement rectiligne dont le principe a été développé à partir de 1884 par Ferdinand von Mannlicher. Le cylindre porte-percuteur glisse à l'intérieur de la culasse mobile; la tête de ce cylindre est prévue pour tourner lorsqu'elle arrive à l'entrée de la chambre à cartouche afin de se verrouiller grâce à ses deux tenons de fermeture. Ces tenons étant proches du culot, l'obturation est parfaite et le tir ne provoque pas les vibrations qui se manifestent avec la culasse du Schmidt Rubin 1889.

Description:
La monture est d'une seule pièce à crosse demi pistolet, elle se prolonge presque jusqu'au bout du canon.
Un garde main recouvre le canon sur presque toute la longueur du fût.
Les garnitures se composent d'une grenadière, un embouchoir et d'une plaque de couche en acier.
Les organes de visée sont constitués d'un guidon nu sur embase et d'une hausse à curseur et planchette graduée de 400 à 1950 m.

Marquages:
Sur le dessus du tonnerre, Un S majuscule indique la transformation en 8 x 56 R.
Le modèle de l'arme Steyr M.95 se trouve sur le dessus du boîtier culasse.

Ces fusils ont ét fabriqués en Autriche-Hongrie (Steyr), en FEG (Budapest); la Tchécoslovaquie en a aussi fabriqué après la fin de la première guerre mondiale.

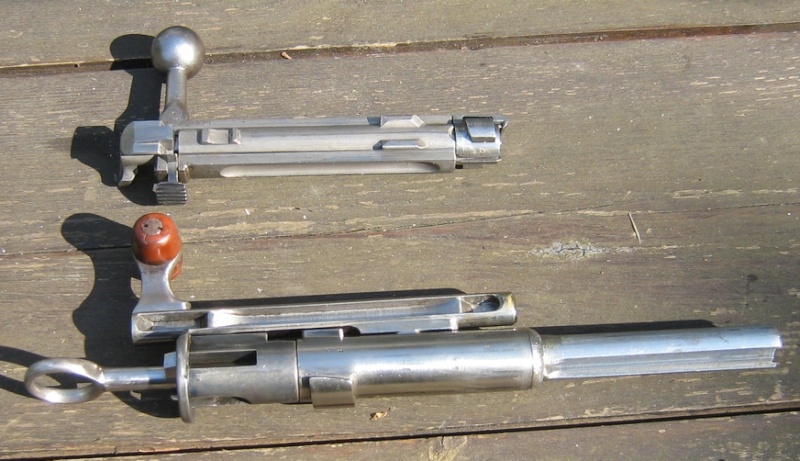

Comparatif culasse SR 1889 et Steyr M95

Autriche Compar10

Conclusion :

Dès 1884 l'Autriche-Hongrie possédait avec ce système une culasse en avance sur la Suisse et son Schmidt Rubin; ce n'est qu'en 1931 avec le mousqueton 31 (47 ans plus tard) que le Schmidt Rubin sera pourvu d'une culasse aussi perfectionnée que le Steyr Mannlicher !

Pour la petite histoire, le mousqueton de cavalerie suisse modèle 1893 était un Steyr Mannlicher construit par SIG. Ce n'est qu'en 1905 qu'un mousqueton de cavalerie basé sur le système Schmidt Rubin verra le jour.


Autriche Img_2862

Autriche Img_2863

Autriche Img_2864

Autriche Img_2865

Autriche Img_2866

Autriche Img_2867

Autriche Img_2868

Autriche Img_2869

Autriche Img_2870

Autriche Img_2871

Autriche Img_2872

Autriche Img_2873

Autriche Img_2912

Autriche Img_2914

Autriche Img_2915

Autriche Img_2916

Autriche Img_2874

Autriche Img_2917

Autriche Img_2918

Une boîte de munition allemande

Autriche Img_3192

Chaque boîte contient 2 clips de 5 cartouches chacun

Autriche Img_3193

Marquage de la cartouche

Autriche Img_3200


Différents marquages sur les clips

Autriche Img_3194


Le pistolet Steyr Hahn modèle 1914 en calibre 9 mm Steyr

Autriche S212

Autriche S510

Autriche Img_3199

Autriche Img_3196

d'après les marquages, ce pistolet a été pris en compte par l'armée en 1914

Autriche Img_3198


ce pistolet se charge à l'aide d'une lame-chargeur qui porte 8 cartouches

Autriche S111

Autriche S410

comparaison entre le 9 mm Steyr (9X23) et le 9 mm parabellum (9X19)

Autriche S310

Marquage de la cartouche

Autriche S611

Carabine M95

Autriche Droit113

Autriche Droit216

Autriche Dessus10

Autriche Gauche15

Mlle 1898 en calibre .22lr

Autriche Droit-11

Autriche Droit-12

Autriche Gauche16

Autriche Gauche17

Autriche Bouche11

Autriche Culass11

Autriche Culass12

Autriche Dessou11

Autriche Dessou12

Autriche Hausse11

Autriche Marqua12

Autriche Marqua13

Autriche Marqua14

Autriche Marqua15

51
ph
ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 65
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  WICHITA Mer 18 Mai 2011 - 22:03

Tu veux nous tuer?
WICHITA
WICHITA
Modérateur
Modérateur

Nombre de messages : 19422
Age : 60
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  HELIX Mer 18 Mai 2011 - 22:11

Autriche 72113

En regardant les premières photos j'ai eu peur que le banc bleu ai disparu.

Autriche 199729

Autriche 242827 Autriche 335982 Autriche 335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  CLOSDELIF Mer 18 Mai 2011 - 22:27

J'attends "les souliers verts" posés à côté du "banc bleu"..... Cool Suspect clown :!:
CLOSDELIF
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 22791
Age : 72
Localisation : 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  WICHITA Mer 18 Mai 2011 - 22:47

HELIX a écrit: Autriche 72113

En regardant les premières photos j'ai eu peur que le banc bleu ai disparu.

Autriche 199729

Autriche 242827 Autriche 335982 Autriche 335982
Et ben moi aussi dis donc!
:albino:
WICHITA
WICHITA
Modérateur
Modérateur

Nombre de messages : 19422
Age : 60
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  Leboulanger Mer 18 Mai 2011 - 22:51

Toujours aussi belles photos Ph Wink
Juste une petite précision sur le pistolet Steyr Hahn . Son modèle n'est pas 1914 mais M11 ( 1911 ) année de première commercialisation . On peut également lui accorder l'appellation M12 année d'acceptation de l'armée . 1914 est sur ton arme son année de fabrication et pas le modèle .
D"apres les poincons , ton arme est passée par l'Allemagne et par chance à échapée à la transformation "08" 9mm Para . Tres belle série Autrichenne PH :bravo:
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4061
Age : 55
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  ph Mer 18 Mai 2011 - 23:16

Merci pour la précision !
51
ph
ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 65
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  HELIX Jeu 19 Mai 2011 - 7:18

Autriche 72113

Un petit Roth-Steyr 1907 Question

Autriche 242827 Autriche 335982 Autriche 335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  Ruby (†) Jeu 19 Mai 2011 - 9:50

Le monsieur continu ............

------------------------

Bienviendu   Autriche 72113
esprit
Ruby (†)
Ruby (†)
Pilier du forum
Pilier du forum

Nombre de messages : 3441
Age : 64
Localisation : Auvergne en haut à gauche "AST La Treignatoise"
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  WICHITA Jeu 19 Mai 2011 - 10:57

HELIX a écrit: Autriche 72113

Un petit Roth-Steyr 1907 Question

Autriche 242827 Autriche 335982 Autriche 335982

Ouaip, ça manque aussi je trouve!
Suis déçu tiens!
WICHITA
WICHITA
Modérateur
Modérateur

Nombre de messages : 19422
Age : 60
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  HELIX Jeu 19 Mai 2011 - 11:19

Autriche 72113

Manque réparé. Autriche 942193

Autriche 242827 Autriche 335982 Autriche 335982

Autriche IMG_3096

Autriche IMG_3165-1

Autriche IMG_3163

Autriche IMG_3171-1

Autriche IMG_3175

Autriche IMG_3099-1

Autriche IMG_3155-1

Autriche IMG_3159-1

Autriche IMG_3160-1
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  WICHITA Jeu 19 Mai 2011 - 11:44

Oui toi je sais que tu en as un!
Mais ph si ca se trouve... Il en a pas?
Et là je me gausse, je pouffe même!
WICHITA
WICHITA
Modérateur
Modérateur

Nombre de messages : 19422
Age : 60
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  Leboulanger Jeu 19 Mai 2011 - 12:27

Haaaa mon bon Hélix ... je me doutais bie de ce coup ... Excellent avec un merveilleux étuis . Ne me dis pas que tu as en plus la lame-chargeur si particulière drunken
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4061
Age : 55
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  HELIX Jeu 19 Mai 2011 - 12:33

Leboulanger a écrit:Haaaa mon bon Hélix ... je me doutais bie de ce coup ... Excellent avec un merveilleux étuis . Ne me dis pas que tu as en plus la lame-chargeur si particulière drunken

Autriche 72113

Je te rassure gégé j'ai toujours la lame. Wink

Autriche 242827 Autriche 335982 Autriche 335982

HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  Leboulanger Sam 21 Mai 2011 - 8:47

Autriche 647148
Etant beaucoup plus modeste je me permet de compléter ce merveilleux sujet de Ph par l'étuis du Steyr Hahn avec LA cartouche rasta
Autriche 2ltg9qv
Autriche 14ltvdk
Gauche , cartouche 38 reformée , milieu Steyr véritable ; droit Steyr Fiocci
Autriche 25smkut
Autriche R1moo2
Autriche 2ztf6o2
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4061
Age : 55
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  lionrobe Sam 21 Mai 2011 - 9:01

Et dire qu'un Steyr 1907 n'est pas en 8e....Il pourrait quand même y avoir un millésime pour rentrer ce type de pistolet dans le quota au même titre que des annulaires ? Quand même pas une demande délirante...?
lionrobe
lionrobe
Pilier du forum
Pilier du forum

Nombre de messages : 7164
Age : 72
Date d'inscription : 09/06/2010

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  gill60 Dim 22 Mai 2011 - 10:56

BRULEZ LE !!!!!

LA CHAISE ELECTRIQUE

NON J AI MIEUX ......

LA GUILLOTINE ............................ :twisted:

:riding:
gill60
gill60
Membre averti
Membre averti

Nombre de messages : 165
Age : 54
Localisation : 60
Date d'inscription : 10/03/2011

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  Invité Dim 22 Mai 2011 - 11:03

joli messieurs , j ai eu l occasion de tiré avec une fois au stand , je trouve cela cool , sa pousse bien et tres agreable a la main , dis moi GG le calibre tu le reformes a partir du 38 SP ? a la base celui que j ai eu en main ce n etait pas du 9mm long ? tu me mets un doute la scratch
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  Leboulanger Dim 22 Mai 2011 - 19:55

Oui mon bon Philou , il est bien en 9mm "long" donc 9X23 Steyr .
Mais comme j'ai des difficultés à dénicher des étuis j'ai suivi un conseil d'un tireur "US" qui part d'un étui 38 Super Auto . Il faut juste réduire le diametre du culot . En suite le "JO" CH4D Steyr fait le reste . Wali mon ami . Donc tu peux voir sur les photos une Steyr véritable , une seconde de chez Fiocci et celle que j'obtient avec la base 38 SA rasta
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4061
Age : 55
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  FIL72590 Mar 24 Mai 2011 - 18:58

Ph, par hasard, tu n'aurais pas un Sauer et Sohn 1913 en photo, juste parce que j'aime bien cette arme, et les photos sur le banc bleu, Rhââ Lovely Autriche 647148

FIL72590
Membre averti
Membre averti

Nombre de messages : 138
Date d'inscription : 16/03/2011

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  ph Mar 24 Mai 2011 - 20:21

non, pas cet animal dans ma collection.

51
ph
ph
Membre confirmé
Membre confirmé

Nombre de messages : 260
Age : 65
Date d'inscription : 17/05/2011

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  FIL72590 Mar 24 Mai 2011 - 20:23

Dommage, tant pis, merci quand même 51 Autriche 254249

FIL72590
Membre averti
Membre averti

Nombre de messages : 138
Date d'inscription : 16/03/2011

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  WICHITA Mer 25 Mai 2011 - 8:37

Leboulanger a écrit:Oui mon bon Philou , il est bien en 9mm "long" donc 9X23 Steyr .
Ne pas vous mélanger les pinceaux avec le 9mm BROWNING LONG qui est semi-rim.
Mais comme j'ai des difficultés à dénicher des étuis j'ai suivi un conseil d'un tireur "US" qui part d'un étui 38 Super Auto . Il faut juste réduire le diametre du culot . En suite le "JO" CH4D Steyr fait le reste . Wali mon ami . Donc tu peux voir sur les photos une Steyr véritable , une seconde de chez Fiocci et celle que j'obtient avec la base 38 SA rasta

WICHITA
WICHITA
Modérateur
Modérateur

Nombre de messages : 19422
Age : 60
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  Leboulanger Mer 25 Mai 2011 - 12:16

WICHITA a écrit:
Ne pas vous mélanger les pinceaux avec le 9mm BROWNING LONG qui est semi-rim.
Aucun risque ; le 9mm Browning SR ( l'étui) ne fait que 20mm de long et pas 23 comme le Steyr . Il ne fonctionnerais donc pas dans le Steyr Hahn , trop court de 3 mm pour être percuté . Cool
Leboulanger
Leboulanger
Pilier du forum
Pilier du forum

Nombre de messages : 4061
Age : 55
Localisation : Charente-Maritime
Date d'inscription : 22/01/2009

Revenir en haut Aller en bas

Autriche Empty Re: Autriche

Message  Invité Sam 9 Juil 2011 - 15:56

LOLOSSAL KOLEKSSION, bon c'est mal écrit mais c'est une collection parfaite. En bref c'est touchant, que du beau. Bravo. Je suis en admiration. sunny
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
