Les travaux sur le fût ont bien avancé.

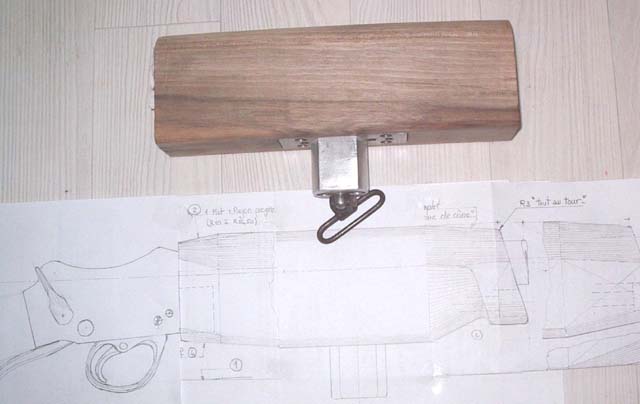

CALE-MAIN
Comme sur les carabines de match anglais, le fût de mon custom est équipé d'un cale-main. Cet accessoire a pour but de permettre au tireur d'avoir la position la plus stable possible au tir. La bretelle est une bretelle Gehmann qui viendra s'enrouler autour du bras faible. L'anneau de bretelle est un anneau Parker-Hale récupéré sur une de mes armes. L'ensemble cale-main + bretelle permet de "trianguler" le bras faible pour lui permettre de supporter les 7 Kg de l'arme avec le minimum d'effort musculaire.
Le cale-main est fixé sur un rail par 2 vis. Le rail est lui-même inséré dans un logement usiné dans la face inférieure du fût. La position du cale-main, dégrossie lors des essais d'ergonomie est réglable par pas de 12 mm. Il est à noter que l'axe sur lequel est monté l'anneau de bretelle est libre de pivoter. Ainsi, la bretelle sera en mesure de prendre n'importe quelle position.
FUT
Les usinages intérieurs du fût sont bien avancés. Comme vous pouvez le constater, ce fût est monobloc comme sur un FR F1. Il est percé de part en part pour laisser passer le canon.
Le fût vu de l'avant de l'arme
Le bloc de bois est percé à un diamètre de 35 mm. Je rappelle que le canon fait lui un diamètre de 32 mm. Ainsi, une fois le fût en place, il n'y aura pas de contact avec le canon. L'objectif de cette absence de contact est de permettre au canon d'être le plus libre possible.

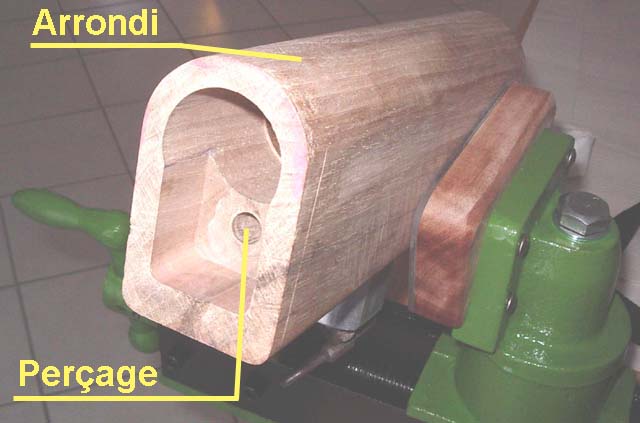

Le fût vu du côté du boitier de culasse
On peut d'abord observer, à droite, un logement de forme rectangulaire. C'est à l'intérieur de ce logement que sera caché le bloc de verrouillage du canon (voir épisode 6 un peu plus haut). A gauche, on trouve un alésage de 38 mm de diamètre et de 50 mm de profondeur. Tout au fond de cet alésage, on retrouve le perçage de 35 mm.
Pourquoi cette configuration ? C'est très simple. Dans l'alésage de 38 mm sera insérée et collée une bague en dural faisant 38 mm de diamètre extérieur, 32 mm de diamètre intérieur et 50 mm de long. C'est au niveau de cette bague et uniquement à ce niveau que se fera le contact entre le canon et le fût. Au-delà de cette bague, le canon sera totalement libre. on retrouve une disposition tout à fait similaire sur le FR F1 (il n'y a pas de bague, le fût est simplement centré sur le tonnerre du canon).
Remarque
Le travail sur le fût est loin d'être terminé. Il faut encore usiner le perçage par lequel passera la longue vis de fixation du fût sur le boîtier. Cette vis sera introduite par l'avant de l'arme, traversera le fût de part en part pour finalement aller se visser dans le taraudage central du bloc de verrouillage (voir encore épisode 6). Les formes extérieures du fût ne sont pas encore réalisées. Le bloc de bois en forme parallélépipède n'est gère esthétique mais tout cela va s'arranger !
Les travaux sur le fût ont bien avancé.
CALE-MAIN
Comme sur les carabines de match anglais, le fût de mon custom est équipé d'un cale-main. Cet accessoire a pour but de permettre au tireur d'avoir la position la plus stable possible au tir. La bretelle est une bretelle Gehmann qui viendra s'enrouler autour du bras faible. L'anneau de bretelle est un anneau Parker-Hale récupéré sur une de mes armes. L'ensemble cale-main + bretelle permet de "trianguler" le bras faible pour lui permettre de supporter les 7 Kg de l'arme avec le minimum d'effort musculaire.
Le cale-main est fixé sur un rail par 2 vis. Le rail est lui-même inséré dans un logement usiné dans la face inférieure du fût. La position du cale-main, dégrossie lors des essais d'ergonomie est réglable par pas de 12 mm. Il est à noter que l'axe sur lequel est monté l'anneau de bretelle est libre de pivoter. Ainsi, la bretelle sera en mesure de prendre n'importe quelle position.
FUT
Les usinages intérieurs du fût sont bien avancés. Comme vous pouvez le constater, ce fût est monobloc comme sur un FR F1. Il est percé de part en part pour laisser passer le canon.
Le fût vu de l'avant de l'arme
Le bloc de bois est percé à un diamètre de 35 mm. Je rappelle que le canon fait lui un diamètre de 32 mm. Ainsi, une fois le fût en place, il n'y aura pas de contact avec le canon. L'objectif de cette absence de contact est de permettre au canon d'être le plus libre possible.
Le fût vu du côté du boitier de culasse
On peut d'abord observer, à droite, un logement de forme rectangulaire. C'est à l'intérieur de ce logement que sera caché le bloc de verrouillage du canon (voir épisode 6 un peu plus haut). A gauche, on trouve un alésage de 38 mm de diamètre et de 50 mm de profondeur. Tout au fond de cet alésage, on retrouve le perçage de 35 mm.
Pourquoi cette configuration ? C'est très simple. Dans l'alésage de 38 mm sera insérée et collée une bague en dural faisant 38 mm de diamètre extérieur, 32 mm de diamètre intérieur et 50 mm de long. C'est au niveau de cette bague et uniquement à ce niveau que se fera le contact entre le canon et le fût. Au-delà de cette bague, le canon sera totalement libre. on retrouve une disposition tout à fait similaire sur le FR F1 (il n'y a pas de bague, le fût est simplement centré sur le tonnerre du canon).
Remarque
Le travail sur le fût est loin d'être terminé. Il faut encore usiner le perçage par lequel passera la longue vis de fixation du fût sur le boîtier. Cette vis sera introduite par l'avant de l'arme, traversera le fût de part en part pour finalement aller se visser dans le taraudage central du bloc de verrouillage (voir encore épisode 6). Les formes extérieures du fût ne sont pas encore réalisées. Le bloc de bois en forme parallélépipède n'est gère esthétique mais tout cela va s'arranger !
C'est pas la ferraille qui commande !!!
(traduction un peu primaire de la domination de l'Homme sur la matière)
lolo577- Pilier du forum
- Nombre de messages : 1245
Age : 54
Localisation : Pas très loin de St Amable (63)
Date d'inscription : 06/08/2009
Re: Un fusil custom en feuilleton !
Tout aussi impressionnant dans le travail du bois que dans celui de l'acier. :kodamaître:
HELIX- Administrateur
- Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009
Re: Un fusil custom en feuilleton !
Dernières nouvelles…
L’usinage de l’extracteur définitif est terminé et c’est encore une étape importante de franchie tant les formes de cette pièce sont complexes. Le plus gros de la matière restant à enlever l’a été par fraisage. La finition et l’ajustement final dans le boîtier ont été réalisés à la lime comme d’habitude.

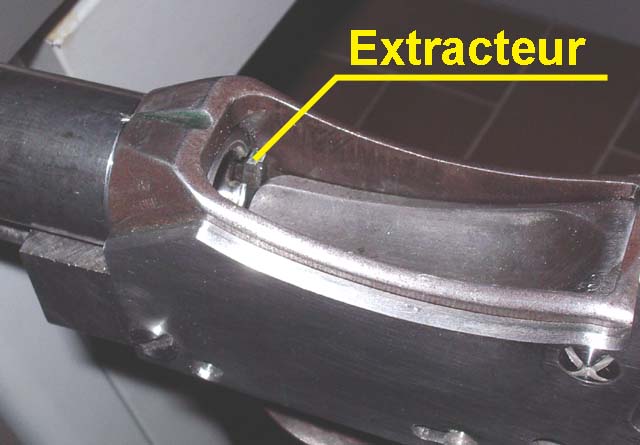

L’extracteur terminé.
En particulier, il a fallu légèrement reprendre le congé (arrondi en creux) situé entre les deux branches de l’extracteur. En effet, lorsque le bloc de culasse s’abaisse, son arrête inférieure passe à l’intérieur de ce congé. Un congé mal réalisé pourrait empêcher l’ouverture du bloc de culasse. Dans cette optique, vous pouvez constater que le congé est recouvert d’encre verte passée au marker. Ce film d’encre était destiné à contrôler si le bloc de culasse venait toucher l’extracteur à l’ouverture. Si tel était le cas, l’encre serait effacée par le frottement entre les deux pièces indiquant qu’il fallait encore enlever un peu de matière…

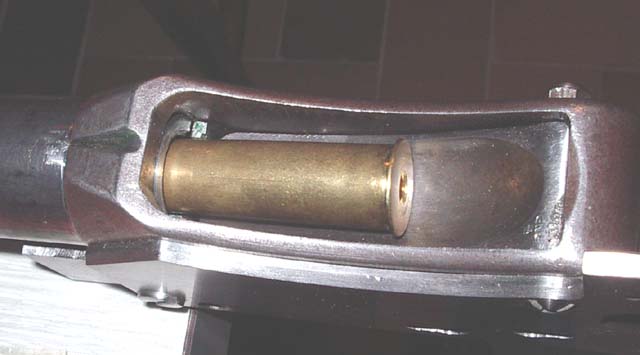

Vues de l’extracteur faisant saillie culasse ouverte
