BAÏONNETTE MODELE 98 DE GEW  Empty BAÏONNETTE MODELE 98 DE GEW

Message  vidocq80 Jeu 17 Avr 2014, 09:58

 Bonjour à tous,
Je viens de rentrer cette baîonnette mod 98 de Gew elle est en trés bel état, vraisemblablement plaquettes neuves (avec vis pas d'origine). Le fourreau de cuir est absent mais il reste la  garniture en acier à découpes en accolade. Caractéristiques :
Longueur 655 mm
Longueur de la lame 523 mm
Largeur de la lame à sa base 19,8 mm
Epaisseur de la lame à sa base 6,6 mm.



Elle est "régimentée" mais je ne traduit pas ces chiffres (Help!)

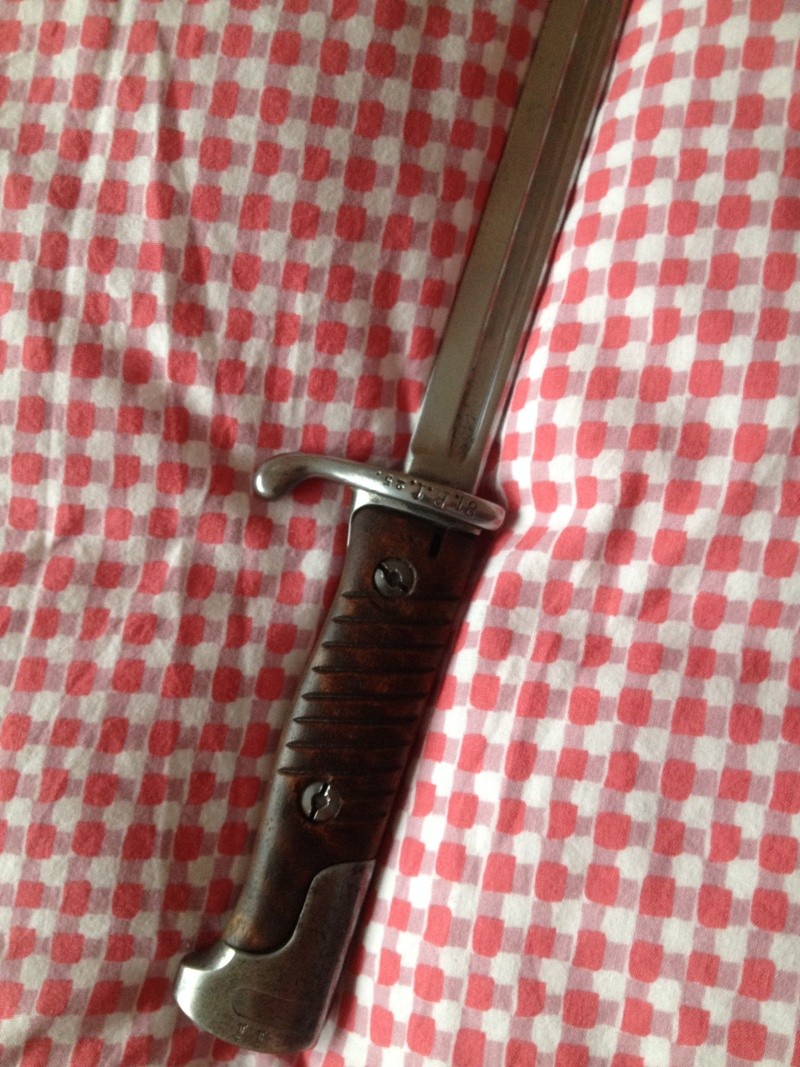

Et si quelqu'un connait pour lui remettre deux vis plus correctes !


BAÏONNETTE MODELE 98 DE GEW  2014-110



BAÏONNETTE MODELE 98 DE GEW  2014-111





Elle m'a été vendu pour habiller une Kar 98 a ???
Là aussi vos commentaires me seront très utiles


Merci
vidocq80
vidocq80
Membre averti
Membre averti

Nombre de messages : 166
Age : 70
Localisation : HALLENCOURT 80
Date d'inscription : 14/02/2014

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  oxi81 Jeu 17 Avr 2014, 11:34

Salut

Modèle classique Seitengewehr 1898 ou en abrégé S1898.
Sur le dos de la lame, normalement, tu as les deux derniers chiffres de l'année de fabrication et l'initiale de l'empereur.

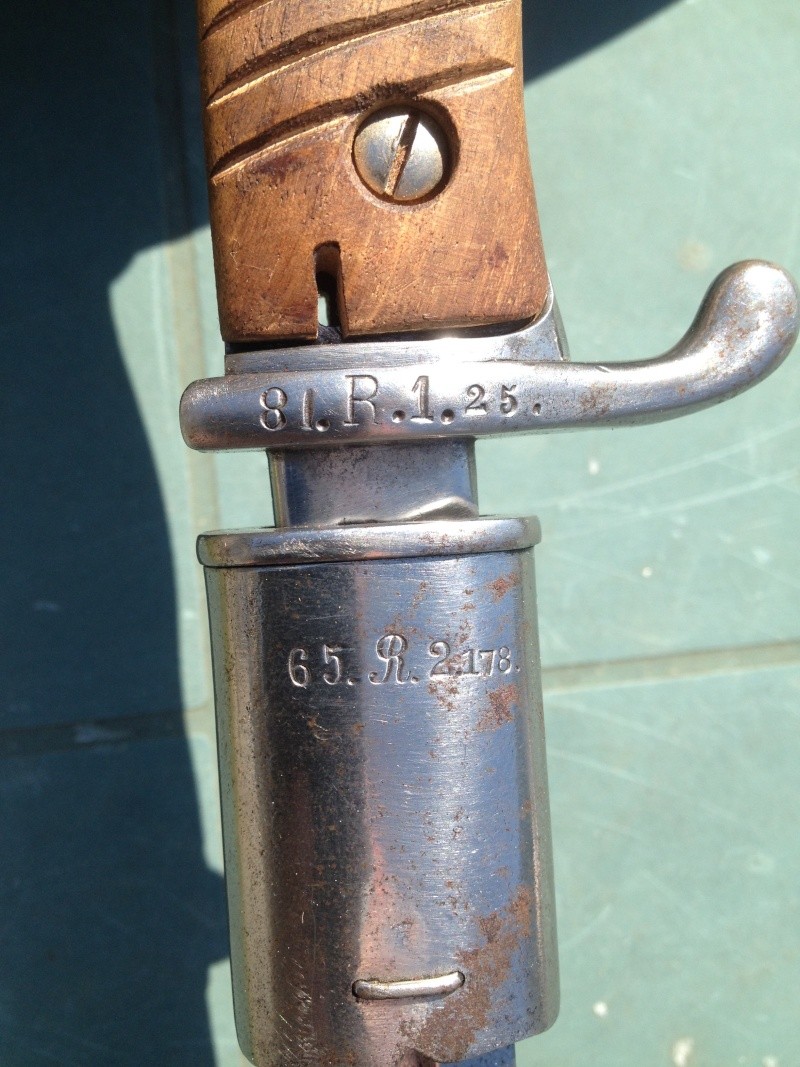

Les marquages régimentaires :
La baïo : 81ème régiment d'infanterie, 1ère compagnie, arme N° 25
Fourreau : 65ème régiment d'infanterie de réserve (R en cursive), 2ème cie, arme N°178.

Cette baïonnette, originellement pour le Gewehr 98, a été montée sur kar98a, mais rarement. On voit très-très peu de photos d'époque avec ce montage.
Plus couramment montée sur kar98a : S1898/05 ou 84/98 ou baïo demag ou toutes les ersatz.

Je te confirme tes plaquettes et tes vis sont des repro.
L'idéal est de trouver une épave de la même baïo avec une belle poignée et la cannibaliser.
 salut

------------------------

François




"Je demande d'emmener avec moi 600 hommes de la Légion étrangère afin de pouvoir, le cas échéant, mourir convenablement"... (Général Gallieni à Madagascar).
BAÏONNETTE MODELE 98 DE GEW  110508071149486978123921
oxi81
oxi81
Pilier du forum
Pilier du forum

Nombre de messages : 10894
Age : 62
Localisation : Entre la mer et le ciel des Corbières
Date d'inscription : 14/11/2010

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  vidocq80 Jeu 17 Avr 2014, 11:38

Bonjour

Merci oxi81 pour les renseignements

 salut
vidocq80
vidocq80
Membre averti
Membre averti

Nombre de messages : 166
Age : 70
Localisation : HALLENCOURT 80
Date d'inscription : 14/02/2014

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  Gigi10 Jeu 17 Avr 2014, 23:24

Bonjour,
Totalement d'accord avec Oxi pour les marquages et confirme que les vis et plaquettes ne sont pas d'origine.
Gigi10
Gigi10
Membre confirmé
Membre confirmé

Nombre de messages : 235
Age : 67
Localisation : à l' est
Date d'inscription : 27/12/2013

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  vidocq80 Ven 18 Avr 2014, 08:33

Bonjour,

Oui de toute évidence les plaquettes sont de belles repro, il aurait fallu trouver les rivets de fixation appropriés, je cherche désespérément mais rien, ni même quelque chose d'approchant, si quelqu'un peut venir à mon aide je suis preneur!
Bonne journée à tous
vidocq80
vidocq80
Membre averti
Membre averti

Nombre de messages : 166
Age : 70
Localisation : HALLENCOURT 80
Date d'inscription : 14/02/2014

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  Invité Ven 18 Avr 2014, 08:42

  BAÏONNETTE MODELE 98 DE GEW  72113




[url=http://www.delcampe.fr/page/item/id,257327980,var,Vis-de-plaquettes-pour-baio-baionnette-Allemande-Premiere-Guerre-Mondiale-Allemand-WW1-98-05-98-98-05,language,F.html]http://www.delcampe.fr/page/item/id,257327980,var,Vis-de-plaquettes-pour-baio-baionnette-Allemande-Premiere-Guerre-Mondiale-Allemand-WW1-98-05-98-98-05,language,F.html[/url]

 Question  Question  Question
Anonymous
Invité
Invité


Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  vidocq80 Ven 18 Avr 2014, 08:52

Merci Voxan, exactement ce que je voulais,  BAÏONNETTE MODELE 98 DE GEW  3361380237 j'en commande deux de suite, et ensuite je regarderais aussi ce qu'ils propose d'autre.
vidocq80
vidocq80
Membre averti
Membre averti

Nombre de messages : 166
Age : 70
Localisation : HALLENCOURT 80
Date d'inscription : 14/02/2014

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  vidocq80 Ven 18 Avr 2014, 10:19

Voilà c'est fait, paiement envoyé, et contact sympa avec le vendeur !
encore merci
vidocq80
vidocq80
Membre averti
Membre averti

Nombre de messages : 166
Age : 70
Localisation : HALLENCOURT 80
Date d'inscription : 14/02/2014

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  oxi81 Ven 18 Avr 2014, 10:24

Par contre, tes plaquettes semble d'assez bonne facture.
En attendant de trouver mieux, tu devrais essayer de les passer au brou de noix avec de la paille d'acier très fine, puis de très légèrement poncer les angles (pour les adoucir et les éclaircir un peu)

Ca sera déjà beaucoup mieux.  Wink

------------------------

François




"Je demande d'emmener avec moi 600 hommes de la Légion étrangère afin de pouvoir, le cas échéant, mourir convenablement"... (Général Gallieni à Madagascar).
BAÏONNETTE MODELE 98 DE GEW  110508071149486978123921
oxi81
oxi81
Pilier du forum
Pilier du forum

Nombre de messages : 10894
Age : 62
Localisation : Entre la mer et le ciel des Corbières
Date d'inscription : 14/11/2010

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  Invité Ven 18 Avr 2014, 10:29

vidocq80 a écrit:Voilà c'est fait, paiement envoyé, et contact sympa avec le vendeur !
encore merci


heureusement car à plus de 100 FRANCS pour 2 vis  BAÏONNETTE MODELE 98 DE GEW  383119171  , il ne manquerais plus que tu le fasse scier   scratch

(désolé c'est mon coté  old con qui ressort)
Anonymous
Invité
Invité


Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  vidocq80 Ven 18 Avr 2014, 10:38

Oui Oxi81 je vais faire ça les "brunir" un peu au brou de noix et paille de fer 000 puis adoucir les angles, je ferai çà dés la réception des deux vis.
(en fait elles me reviennent à 15 € les deux port compris c'est sur pour deux vis  BAÏONNETTE MODELE 98 DE GEW  383119171 mais enfin la passion l'emporte !)
vidocq80
vidocq80
Membre averti
Membre averti

Nombre de messages : 166
Age : 70
Localisation : HALLENCOURT 80
Date d'inscription : 14/02/2014

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  Gigi10 Sam 19 Avr 2014, 00:59

vidocq80 a écrit:Merci Voxan, exactement ce que je voulais,  BAÏONNETTE MODELE 98 DE GEW  3361380237 j'en commande deux de suite, et ensuite je regarderais aussi ce qu'ils propose d'autre.




Elles ne sont toujours pas d'origine ... regarde ; il n'y a aucun poinçon impérial ...  Embarassed

Aussi, à ma connaissnce la S98 n'a pas équipé la Kar98, déjà parceque la S98 a été assez vite abandonné au front, et puis le tenon est tellement proche du guidon que les 2/3 de la poignée de la baïo se retrouvent dans le vide ... fais l'essai, si tu rajoute à cela une lame aussi longue et fine, ça va forcément casser !...
Non, la K98 n'admet que des lames courtes, genre 84/98 et petites ersatz .
Gigi10
Gigi10
Membre confirmé
Membre confirmé

Nombre de messages : 235
Age : 67
Localisation : à l' est
Date d'inscription : 27/12/2013

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  oxi81 Sam 19 Avr 2014, 08:27

Notre ami Vidocq est bien conscient que les vis qu'il a trouvé sont de la repro. C'était écrit dans l'annonce.
Mais ça sera toujours mieux car elles sont correctes en apparence.

Pour le montage de la S98 sur la kar98a, il est vraisemblable que ça n'a jamais été règlementaire.
La S98 étant la baïo standard de l'infanterie jusqu'en 1914 et l'infanterie n'ayant jamais eu de kar98a jusqu'en 1914.
Toutefois, ça s'est produit.
J'avais une belle photo d'époque (trouvée sur le net) où l'on voyait un soldat porteur d'une kar98a équipée d'une S98.
Malheureusement, suite à un crash de mon DD externe, j'ai perdu cette photo.  Crying or Very sad

------------------------

François




"Je demande d'emmener avec moi 600 hommes de la Légion étrangère afin de pouvoir, le cas échéant, mourir convenablement"... (Général Gallieni à Madagascar).
BAÏONNETTE MODELE 98 DE GEW  110508071149486978123921
oxi81
oxi81
Pilier du forum
Pilier du forum

Nombre de messages : 10894
Age : 62
Localisation : Entre la mer et le ciel des Corbières
Date d'inscription : 14/11/2010

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  Invité Sam 19 Avr 2014, 09:16

BAÏONNETTE MODELE 98 DE GEW  72113

pour rester sur le même thème, comment était la finition de ces baïonnettes ?  j'en ai une de 1904 avec des traces de peinture grise . origine ou customisation  Question  Idea  Question


BAÏONNETTE MODELE 98 DE GEW  Img_7220
Anonymous
Invité
Invité


Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  oxi81 Sam 19 Avr 2014, 09:25

Normalement, c'était poignée/croisière bronzées et lame polie-blanc.
Certaines ont pu recevoir de la peinture, comme les ersatz.

Mais c'est plus vraisemblablement l'œuvre d'un garnement après la guerre  Very Happy

------------------------

François




"Je demande d'emmener avec moi 600 hommes de la Légion étrangère afin de pouvoir, le cas échéant, mourir convenablement"... (Général Gallieni à Madagascar).
BAÏONNETTE MODELE 98 DE GEW  110508071149486978123921
oxi81
oxi81
Pilier du forum
Pilier du forum

Nombre de messages : 10894
Age : 62
Localisation : Entre la mer et le ciel des Corbières
Date d'inscription : 14/11/2010

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  Gigi10 Sam 19 Avr 2014, 10:09

Jamais de peinture sur ce modèle, ça ne peut être qu'un ancien propriétaire qui l'a mise pour éviter la rouille.
Gigi10
Gigi10
Membre confirmé
Membre confirmé

Nombre de messages : 235
Age : 67
Localisation : à l' est
Date d'inscription : 27/12/2013

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  vidocq80 Sam 19 Avr 2014, 10:26

Bonjour à tous,
Oui je suis conscient que rien ne remplacera les rivets de fixation d'origine, mais je suis persuadé qu'elle aura "plus de gueule" avec des repro que je vais certainement bleuir, j'ai commencé d'ailleurs sur les conseils de Oxi 81 à teinter les plaquettes au brou de noix, çà change d'allure ! par contre les autres vis sont de vulgaires vis  de mécanique ou plomberie.
J'ai trouvé pas mal d'info sur ce site, que je trouve très bien. Pour cette baïonnette ils disent bien qu'elle a équipé les Kar 98 a

http://www.armeetpassion.com/sommairebaio.html

En tous cas je vous remercie encore pour les précieux conseils
Bon Week-end de pâques à tous
vidocq80
vidocq80
Membre averti
Membre averti

Nombre de messages : 166
Age : 70
Localisation : HALLENCOURT 80
Date d'inscription : 14/02/2014

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  feder504 Sam 19 Avr 2014, 12:31

Ne pas bleuir ! Lame, poignée et vis sont polis blanc d'origine ...!

Dans ta quête des vis de plaquettes, sache que vis et écrous portent une marque d'inspection, une petite lettre gothique couronnée qui doit être identique à celles qui figurent sur le pommeau et les autres pièces ...

Un bon challenge en perspective ..........!  Wink

Je mettrai une tite photo de ma 98 de 1906 dès que possible (on m'appelle pour l'apéro ...  Very Happy )

A+
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 10172
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  Gigi10 Sam 19 Avr 2014, 12:35

Un conseil Vidocq, ne fais pas trop de frais avec celle-là ... c'est un modèle courant et si tu n'es pas trop exigent (mêmes N° / mle à 1 plaquette / avec ou sans pare-flamme / fabricant ou année rares / attribution autre que Prussienne ... etc) tu peux en trouver une complète et bien jus pour ~ 100 € .
Gigi10
Gigi10
Membre confirmé
Membre confirmé

Nombre de messages : 235
Age : 67
Localisation : à l' est
Date d'inscription : 27/12/2013

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  vidocq80 Sam 19 Avr 2014, 16:27

Oui ok Feder504 je vais pas bleuir les rivets, alors.

Pour l'initiale sur les différentes pièces il me semble avoir lu que c'était les initiales de l'empereur .

Je vais redonner un peu de valeur à celle-ci, mais je me trouverai une 1884/98 deuxième type pour habiller mon kar98a
Comme celle-ci :


BAÏONNETTE MODELE 98 DE GEW  Meulee

Ce matin sur NB il y avait une 1er type , poignée monobloc, mais sans fourreau 150 € !!!!

http://www.naturabuy.fr/baionnette-allemande-marquage-regiment-saxon-N-102--item-1880211.html

Bon week-end à tous
vidocq80
vidocq80
Membre averti
Membre averti

Nombre de messages : 166
Age : 70
Localisation : HALLENCOURT 80
Date d'inscription : 14/02/2014

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  feder504 Sam 19 Avr 2014, 17:55

Les lettres que l'on trouve ne se rapportent pas à l'Empereur, mais sont des lettres attribuées à un contrôleur ...  Wink

Pour l'Empereur, l'initiale est au dos de la lame, près du talon, au-dessus des 2 chiffres de la date (un "W" pour Guillaume II, Wilhelm dans la langue de Paul Mauser ...)

Voici la lettre, telle qu'on la voit aux différents endroits, à l'extérieur :
BAÏONNETTE MODELE 98 DE GEW  2vsk9du

BAÏONNETTE MODELE 98 DE GEW  2z3o3fs

Les baïo de 98 ne sont pas numérotées, mais on y trouve un n° de montage, présent sur la soie, les faces internes des plaquettes et le verrou (sur la mienne : 160). La lettre du contrôleur est également présente, sauf sur la soie, car elle figure déjà sur le pommeau, en 2 exemplaires !

À noter que ma baïo est comme la tienne, elle porte le marquage du 22ème Régiment d'infanterie, 11ème Cie, arme 188, et le fourreau est dépareillé : 124ème Régiment d'infanterie, 9ème Cie, arme 158 ...

Ne fais pas comme moi, j'ai démonté mes plaquettes il y a plusieurs décennies, et lorsque la vis avant est sortie, elle a emporté un éclat de bois, qui fait maintenant tache sur ma plaquette gauche, rappelant à jamais ma c.nnerie de l'époque ... Embarassed

A+
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 10172
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  vidocq80 Sam 19 Avr 2014, 18:04

Tu sais Feder504, en parlant conneries, j'en rate pas non plus, il y a prés d'un an en voulant restaurer une baïonnette 1884/98 3eme type, j'ai pris la vis du verrou à la pince étau, et j'ai tourné pourtant très doucement, j'ai vu que ça venait, oui en fait j'ai cassé la tige filetée !!!

Et la hier, j'ai refait exactement la même chose sur une baïo US 17 Remington.

Maintenant je cherche, soit refaire les verrou, ou trouver des pièces de rechange. J'ose même pas mettre les photos du canibalisme !!!!

Enfin merci des infos, comme quoi ont apprend tous les jours !
vidocq80
vidocq80
Membre averti
Membre averti

Nombre de messages : 166
Age : 70
Localisation : HALLENCOURT 80
Date d'inscription : 14/02/2014

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  vidocq80 Ven 25 Avr 2014, 15:15

Bonjour à tous,

Voilà j'ai reçu les deux vis,(elles étaient noircies, donc polissage à blanc) puis j'ai teinté les plaquettes au brou de noix avec un léger ponçage à la paille de fer 000, montage  rendu un peu difficile, il faudrait 2 mm de plus sur les vis ou alors creuser un peu les plaquettes. Polissage des parties métalliques ........et le résultat me convient.
J'avais bien trouvé un fourreau cuir sur Delcampe mais pas trop bon état, et trop cher !

La voilà en cap

BAÏONNETTE MODELE 98 DE GEW  2014-112


la poignée recto

BAÏONNETTE MODELE 98 DE GEW  2014-113

la poignée verso

BAÏONNETTE MODELE 98 DE GEW  2014-114

et sur mon Kar 98 a

BAÏONNETTE MODELE 98 DE GEW  2014-115
vidocq80
vidocq80
Membre averti
Membre averti

Nombre de messages : 166
Age : 70
Localisation : HALLENCOURT 80
Date d'inscription : 14/02/2014

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  marlain Jeu 06 Mai 2021, 21:09

ça fait un peu long ...pour le mien je crois que je vais chercher une Demag , j'ai bien une ersatz mais ça me plait pas bien !
marlain
marlain
Pilier du forum
Pilier du forum

Nombre de messages : 1195
Age : 78
Localisation : Savoie
Date d'inscription : 07/04/2012

Revenir en haut Aller en bas

BAÏONNETTE MODELE 98 DE GEW  Empty Re: BAÏONNETTE MODELE 98 DE GEW

Message  oxi81 Jeu 06 Mai 2021, 21:38

Pas mal le déterrage, 7 ans...  Very Happy



Les Demag font partie des ersatz.

Sinon, pour les Kar98a, la plus esthétique des baïonnettes à y installer est la Sg84/98 deuxième modèle, si possible à scie

BAÏONNETTE MODELE 98 DE GEW  84-98_10

Ou alors, plus rare et plus chère, la superbe kS98 :

BAÏONNETTE MODELE 98 DE GEW  W14-210

------------------------

François




"Je demande d'emmener avec moi 600 hommes de la Légion étrangère afin de pouvoir, le cas échéant, mourir convenablement"... (Général Gallieni à Madagascar).
BAÏONNETTE MODELE 98 DE GEW  110508071149486978123921
oxi81
oxi81
Pilier du forum
Pilier du forum

Nombre de messages : 10894
Age : 62
Localisation : Entre la mer et le ciel des Corbières
Date d'inscription : 14/11/2010

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
