restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  julio62 Sam 18 Juin 2016, 10:37

grenadière en place bleuie façon Verchere restauration Gras M14 - Page 3 Icon_wink c'est la solution qui m'a paru la plus proche pour qu'elle ressemble à l'embouchoir qui avait gardé sa couleur d'origine, le ressort venant d'un autre Gras (prêt temporaire)


restauration Gras M14 - Page 3 Grenad10

l'embouchoir ,couleur d'origine, et son ressort " bleui " à la façon Verchere


restauration Gras M14 - Page 3 Embouc10


,je suis en attente du ressort  de grenadière commandé chez Cartry ,premier envoi de sa part d'un ressort d'un autre modèle d'arme ne correspondant donc  pas  restauration Gras M14 - Page 3 Icon_pale! forcément retour à l'expéditeur pour échange et de nouveau attente restauration Gras M14 - Page 3 Icon_sad  je vous tiens au courant de la suite !
des avis le concernant ?
julio62
julio62
Pilier du forum
Pilier du forum

Nombre de messages : 1050
Age : 62
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  julio62 Sam 18 Juin 2016, 10:54

"ESSAIS DES VIS DU RESSORT DE HAUSSE "


vis N°1

je n'arrive pas à la visser jusqu’au bout , il reste un petit espace entre la tête et le ressort


restauration Gras M14 - Page 3 Vis110



vis N°2 "LA BONNE "restauration Gras M14 - Page 3 Icon_biggrinrestauration Gras M14 - Page 3 Icon_biggrinrestauration Gras M14 - Page 3 Icon_biggrinrestauration Gras M14 - Page 3 Icon_biggrin


elle se visse sans difficulté jusqu’au bout




restauration Gras M14 - Page 3 Vis210


vis 3 même problème que pour la N°1,il faut forcer pour la mettre en place c'est la plus difficile



en tout cas il faut féliciter Verchere pour la qualité de son travail restauration Gras M14 - Page 3 2863987946, avez vous remarqué le bleui des visrestauration Gras M14 - Page 3 3207067574



j'ai tenu à ce que tout le travail réalisé sur ce M14 soit réversible
mais qui  remettrait du vernis sur la crosse ?????? et enlèverait le bleui des ressorts et de la grenadière ???
il ne reste plus que la baguette
julio62
julio62
Pilier du forum
Pilier du forum

Nombre de messages : 1050
Age : 62
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  HELIX Sam 18 Juin 2016, 22:15

restauration Gras M14 - Page 3 72113

Félicitations à Julio62 et à Verchere pour la très grande qualité de leur travail et la volonté commune de restauration de l'arme tout en respectant l'aspect d'origine .
Travail en commun et sujet très intéressant comme nous aimons en voir sur TCAR .

restauration Gras M14 - Page 3 3361380237

restauration Gras M14 - Page 3 2863987946

restauration Gras M14 - Page 3 242827 restauration Gras M14 - Page 3 335982 restauration Gras M14 - Page 3 335982
HELIX
HELIX
Administrateur
Administrateur

Nombre de messages : 25197
Age : 56
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  Verchère Dim 19 Juin 2016, 02:15

Je suis en vadrouille, alors je verrai à mon retour quelles étaient les différences (notées) entre ces 3 vis, pour mettre à jour le plan coté.
Mais une seule qui convient , sur 3, ça montre bien la difficulté à faire des pièces par correspondance, sans plan coté incontestable et sans disposer du matériel pour tester. Elles se vissaient toutes trois pourtant très bien sur un Lebel, et sur une hausse de Lebel séparée...

PS : la grenadière, c'est bleui ? Pas bronzé ?

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 19089
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Bravo!

Message  Jack Beauregard Dim 19 Juin 2016, 09:02

Félicitations pour le travail, on l'essaye quand au club? Je reçois le K31 dans la semaine, on fera d'une pierre deux coups!  cheers
Jack Beauregard
Jack Beauregard
Membre
Membre

Nombre de messages : 39
Age : 52
Localisation : 66 en haut
Date d'inscription : 20/07/2015

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  julio62 Dim 19 Juin 2016, 10:17

Jack Beauregard a écrit:Félicitations pour le travail, on l'essaye quand au club? Je reçois le K31 dans la semaine, on fera d'une pierre deux coups!  cheers

salut Jack
 "mon favori parmi les membres du club de tir, restauration Gras M14 - Page 3 Icon_wink,on tire tout ce que l'on arestauration Gras M14 - Page 3 445391759 ,puis on regarde !   restauration Gras M14 - Page 3 Icon_biggrin restauration Gras M14 - Page 3 Icon_biggrin  restauration Gras M14 - Page 3 Icon_biggrin "
samedi prochain ou le suivant en fonction du boulot je te confirme , cela me laissera le temps de recharger
ce sera l'occasion de découvrir ton K31 je n'en ai jamais vu de prés.restauration Gras M14 - Page 3 72113
julio62
julio62
Pilier du forum
Pilier du forum

Nombre de messages : 1050
Age : 62
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  julio62 Dim 19 Juin 2016, 10:29

HELIX a écrit:restauration Gras M14 - Page 3 72113

Félicitations à Julio62 et à Verchere pour la très grande qualité de leur travail et la volonté commune de restauration de l'arme tout en respectant l'aspect d'origine .
Travail en commun et sujet très intéressant comme nous aimons en voir sur TCAR .

restauration Gras M14 - Page 3 3361380237

restauration Gras M14 - Page 3 2863987946

restauration Gras M14 - Page 3 242827 restauration Gras M14 - Page 3 335982 restauration Gras M14 - Page 3 335982



en tout cas merci à tous ceux qui m'ont aidé

BLP 54
DEDE
HELIX
JLH 4590
MEZIGOT
VERCHERE restauration Gras M14 - Page 3 72113
VOXAN
et les autres ...

mais je vous tiendrai au courant pour la baguette j'ai des pistes en cours
la suite de la commande chez Cartry pour le ressort de grenadière

mais j'y pense maintenant, que met on comme bretelle sur un M14restauration Gras M14 - Page 3 Icon_question
julio62
julio62
Pilier du forum
Pilier du forum

Nombre de messages : 1050
Age : 62
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  julio62 Ven 24 Juin 2016, 22:48

ça y est le nouveau ressort de grenadière est arrivé de chez cartry
bon contact au téléphone et échange standard du mauvais ressort envoyé la première fois sans difficulté

le ressort ( pièce d'origine ) qui vu son excellent état n'a nécessité qu'une simple protection par de la graisse avant mise en place
restauration Gras M14 - Page 3 Sresso10


[url=https://servimg.com/view/18379455/189]restauration Gras M14 - Page 3 Ressor10
[/url]
julio62
julio62
Pilier du forum
Pilier du forum

Nombre de messages : 1050
Age : 62
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  julio62 Ven 24 Juin 2016, 23:11

deux de plus pour le plaisir
restauration Gras M14 - Page 3 Sam_1311
restauration Gras M14 - Page 3 Sam_1310
julio62
julio62
Pilier du forum
Pilier du forum

Nombre de messages : 1050
Age : 62
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Vis de ressort de hausse

Message  Verchère Sam 09 Juil 2016, 02:16

Voici finalement le dessin coté pour la vis de ressort de hausse, défini d'après observation de pièces d'origine et essais de fabrication.

restauration Gras M14 - Page 3 Vis_ha10

Le point délicat est la tolérance de filetage, qui selon l'état du taraudage devra être plus ou moins gros. La meilleure solution serait un filetage initialement un peu trop gros, ajusté ensuite par rapport à l'arme à l'aide d'une filière extensible.
Car sur les 3 vis de test, parfaitement acceptées dans des hausses de Lebel un peu fatiguées, deux étaient trop dures dans un Gras M-14 ; seul le diamètre exact du filetage peut être en cause, le coincement observé ne pouvant pas s'expliquer par les tolérances des autres cotes...


Et maintenant, on prévoit de s'occuper de la baguette ? Enfin, dans quelques mois...
Il me faudrait des cotes plus précises, pour la tête.

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 19089
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14.....

Message  MUREX Mer 07 Mar 2018, 00:40

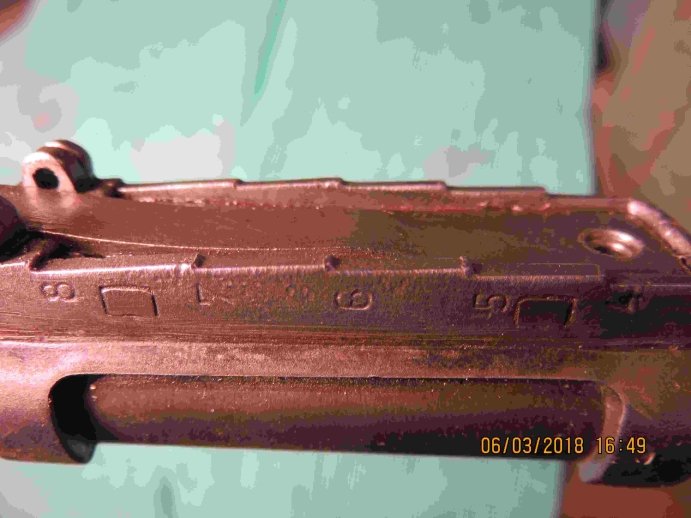

restauration Gras M14 - Page 3 Hausse10
restauration Gras M14 - Page 3 Hausse11
Bonjour à tous,
En cherchant (beaucoup) je suis finalement tombé sur votre discussion dont le niveau me donne beaucoup d'espoir, si j'arrive à m'y hisser.....
En effet, j'ai une question à propos de la hausse du M14. Pour mémoire, je joins 2 photos pour illustrer mon propos.
C'est mon premier M14 et je n'ai encore jamais vu un tel genre de hausse.
La lame ressort parait complexe et "encastrée" si on se fie aux tenons visibles sur les clichés et donc indémontable.
Dans ce cas, à quoi peut donc bien servir la fameuse vis ?
Et pour finir, MA question : Est-il possible d'extraire la lame ressort et surtout comment faire ?
Alors, voilà, si quelqu'un a une info......

MUREX
Membre averti
Membre averti

Nombre de messages : 136
Age : 81
Localisation : Charente
Date d'inscription : 28/12/2015

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  Verchère Mer 07 Mar 2018, 02:45

Le Gras M14, jamais directement manipulé ou examiné...

La vis, du moins sur les Lebel et Berthiers, sert à :
1) bloquer le ressort en place,
2) empêcher, par son téton terminal engagé dans le canon, que la hausse ne bouge durant un tir très soutenu, quand le canon chauffe jusqu'à faire fondre la soudure à l'étain du pied de hausse.

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 19089
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14.......

Message  MUREX Mer 07 Mar 2018, 11:31

En ce qui concernerait le rôle de la vis pour empêcher la hausse de bouger suite à un échauffement du canon, c'est surement le cas pour la plupart des dispositifs cités.
Mais sur le M14, le corps de la hausse, surement pour cette raison de possible échauffement, est équipé de deux pattes qui encerclent le canon. Disons donc que ce serait "ceinture et bretelles"......
Mais ma question de base, que je pose à notre communauté, reste : Est-il possible d'extraire la lame ressort et surtout comment faire ?
Dans mon cas, le ressort est intact. Mais, et si il était cassé ?

MUREX
Membre averti
Membre averti

Nombre de messages : 136
Age : 81
Localisation : Charente
Date d'inscription : 28/12/2015

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  julio62 Mer 07 Mar 2018, 14:29

MUREX a écrit: Est-il possible d'extraire la lame ressort et surtout comment faire ?
Dans mon cas, le ressort est intact. Mais, et si il était cassé ?



c'est vrai que à l'époque je n'ai osé l'enlever ,trop peur de le casser
encore merci à Verchere pour son aide afin de refaire la vis
julio62
julio62
Pilier du forum
Pilier du forum

Nombre de messages : 1050
Age : 62
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  MUREX Jeu 14 Juin 2018, 16:04

Bonjour à tous,
étonné du manque de réponses, je repose ma question : Est-il possible d'extraire la lame ressort et surtout comment faire ?
A ma connaissance, le montage semble assez "propriétaire" et heureusement pour moi, lr mien n'est pas cassé ni HS......

Alors, voilà, si quelqu'un a une info, depuis l'année dernière......

MUREX
Membre averti
Membre averti

Nombre de messages : 136
Age : 81
Localisation : Charente
Date d'inscription : 28/12/2015

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  Verchère Ven 15 Juin 2018, 04:16

MUREX a écrit:... Mais sur le M14, le corps de la hausse, surement pour cette raison de possible échauffement, est équipé de deux pattes qui encerclent le canon. Disons donc que ce serait "ceinture et bretelles"......
La vis ne s'engage dans le canon que par un court téton lisse, donc elle ne peut qu'empêcher la hausse de tourner ; pour éviter qu'elle ne saute au départ du coup, quand le tir intensif fait fondre la soudure à l'étain, il faut aussi les "bretelles"...

Pour ôter le ressort, je ne peux rien dire ne possédant pas ce modèle (certes, si un gentil donateur...). Mais la minuscule vis de 3 ne suffit certainement pas, alors il doit y avoir autre chose (usuellement, une queue d'aronde). Ou c'est juste coincé par un talon engagé dans une rainure à l'arrière du logement, et collé par la crasse...
Il est toujours délicat de démonter ces trucs assemblés de façon inconnue, car l'usage d'un chasse et d'un marteau est souvent nécessaire ; alors si on force dans la mauvaise direction...
On ne le fait donc que quand le ressort est cassé ; c'est embêtant, car souvent la crasse s'accumule sous ces lames, et ça peut contribuer à les faire casser.

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 19089
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  moblot70 Ven 15 Juin 2018, 08:38

Julio62 a écrit:

mais j'y pense maintenant, que met on comme bretelle sur un M14restauration Gras M14 - Page 3 Icon_question
Salut.
Soit le modèle 1860 (boucle en laiton rectangulaire simple avec ardillon) qui équipait tout les Lebel en 14.
Soit le modèle ???? (boucle en laiton rectangulaire double sans ardillon) des 07/15.
P.A.
moblot70
moblot70
Membre confirmé
Membre confirmé

Nombre de messages : 473
Age : 74
Localisation : Pays de Retz en Bretagne
Date d'inscription : 02/01/2018

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  MUREX Ven 15 Juin 2018, 10:47

Merci à Verchère pour la pertinence de sa réponse.

Mon cliché (la vue de dessus), bien qu'imparfait, montre bien le coté "torturé" et complexe de la lame ressort qui ne ressemblerait à rien de "classique".
Bien entendu, j'ai anticipé le conseil et je n'ai touché à rien.
Je reste donc sur ma faim en ne souhaitant surtout pas que ce ressort se casse pour enfin avoir une idée du secret......
Par contre, je prends conscience de posséder un "Gras" des plus rares; je ne m'y attendais pas.......

A défaut, quelqu'un pourrait-il me mettre sur la piste d'une documentation technique spécifique le concernant ?

Je m'accroche car, pour moi, en matière de restauration, cette arme serait tout à fait représentative non seulement de notre statut de précurseur mais aussi de notre génie à vouloir faire du neuf avec du vieux.

Une crosse de "Gras", un canon de "Lebel" et une extrémité de canon récupérée sur celui d'origine, sans compter la hausse qui doit provenir d'on ne sait où et le bricolage du fut, c'est du grand art !!

Merci d'avance à celui ou ceux qui pourront faire avancer nos connaissances en la matière.





MUREX
Membre averti
Membre averti

Nombre de messages : 136
Age : 81
Localisation : Charente
Date d'inscription : 28/12/2015

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty Re: restauration Gras M14

Message  Verchère Sam 16 Juin 2018, 02:33

Le canon ne peut pas être celui du Lebel, pour cause de différence de filetage ; mais ça peut éventuellement être la même ébauche de forge (tout comme celui du 07-15, d'ailleurs).

Mais pour compenser cette perte de mécano-diversité, notre ami "Conservateur" a confirmé qu'un Gras M 14 peut être un ancien Chassepot (du second type). Soit un Mle 1866-74 M14 !

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 19089
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

restauration Gras M14 - Page 3 Empty restauration Gras M14

Message  MUREX Sam 16 Juin 2018, 15:55

En fait, mes affirmations me sont inspirées par les analyses (non contredites) de certains de nos amis dans le cadre de cette ancienne discussion : https://www.tircollection.com/t11984-fusil-mle-1874-m-80-m-14 dont je viens juste de retrouver la trace.
Moi, je ne suis qu'un petit "suiveur" qui se cultive à la lecture de ce site.
Du coup, je ne sais plus quoi penser et pour en revenir à ma question de base, je vais la poser dans cet ancien fil en espérant qu'il soit encore consulté et qu'entretemps des découvertes aient été faites par certains des contributeurs spécialisés.

MUREX
Membre averti
Membre averti

Nombre de messages : 136
Age : 81
Localisation : Charente
Date d'inscription : 28/12/2015

Revenir en haut Aller en bas
