Levier d'armement USM1 Empty Levier d'armement USM1

Message  pat1892 Dim 02 Oct 2016, 12:03

bonjour,
W ou M sur ce levier d'armement de M1 ?

Levier d'armement USM1 Dsc01515

D'avance merci
pat1892
pat1892
Pilier du forum
Pilier du forum

Nombre de messages : 1041
Age : 64
Date d'inscription : 25/07/2009

Revenir en haut Aller en bas

Levier d'armement USM1 Empty Re: Levier d'armement USM1

Message  feder504 Dim 02 Oct 2016, 16:09

C'est un "M" ...

S'il n'y a pas d'autre marquage sur la pièce, c'est Monarch Marking Co., un sous-traitant.

Une vue du côté droit (entier) de la pièce permettrait d'en déterminer le type exact.

A+

------------------------

- "Un homme armé est plus indépendant qu'un homme sans armes"
                                                                           (Spinoza)
- "Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
                                                          (George Washington)
- "... surtout le plomb"
                           (Wolfgang Amadeus Feder 504)
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 10215
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Levier d'armement USM1 Empty Re: Levier d'armement USM1

Message  pat1892 Dim 02 Oct 2016, 16:25

Merci, je suis en quête d'un levier original pour ma Winchester 1 221 xxx

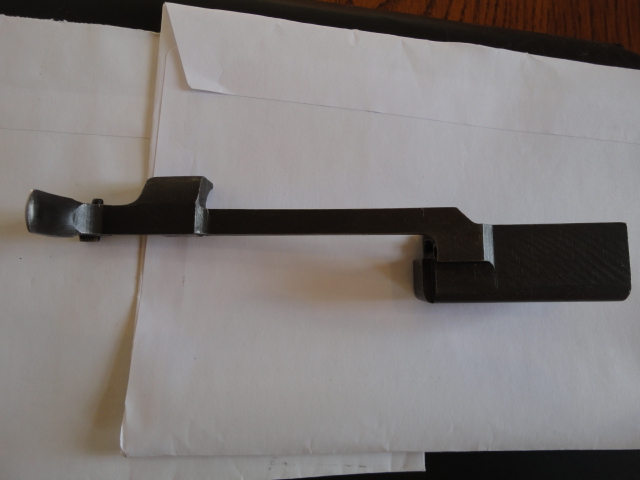

Ci-après les photos du levier

Levier d'armement USM1 Dsc01518

Levier d'armement USM1 Dsc01519

Levier d'armement USM1 Dsc01520

salut
pat1892
pat1892
Pilier du forum
Pilier du forum

Nombre de messages : 1041
Age : 64
Date d'inscription : 25/07/2009

Revenir en haut Aller en bas

Levier d'armement USM1 Empty Re: Levier d'armement USM1

Message  feder504 Dim 02 Oct 2016, 19:06

Merci,

Regarde bien sur le fond intérieur de la pièce, car sur les Winchester, on doit trouver un "w" sans empattements (serifs), assez petit et parfois légèrement frappé.
J'en ai eu une avec un levier de sous-traitance "M", plus le w".

À première vue, la largeur de "l'arm joint" (partie joignant le "U" au levier) est sans doute de 9/16" sur ta pièce.
C'est donc un "type III", correct pour un n° 1221xxx, mais un type II (arm joint étroit, de 7/32") peut faire l'affaire, car utilisé jusqu'à la fin du premier block ...

A+

------------------------

- "Un homme armé est plus indépendant qu'un homme sans armes"
                                                                           (Spinoza)
- "Les trois métaux précieux de la Liberté sont l'or, l'argent et le plomb"
                                                          (George Washington)
- "... surtout le plomb"
                           (Wolfgang Amadeus Feder 504)
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 10215
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

Levier d'armement USM1 Empty Re: Levier d'armement USM1

Message  pat1892 Lun 03 Oct 2016, 07:01

Levier d'armement USM1 3361380237
J'ai effectivement trouvé un W frappé au fond de la pièce camouflé par un peu de vielle crasse. Merci car je ne serais jamais aller le chercher là
Levier d'armement USM1 Dsc01521
La journée commence bien.
Encore merci.
salut
pat1892
pat1892
Pilier du forum
Pilier du forum

Nombre de messages : 1041
Age : 64
Date d'inscription : 25/07/2009

Revenir en haut Aller en bas
