Message  tchewal Lun 29 Mai 2017, 23:59

Bonjour,

Compte tenu de l'intérêt porté à la restauration de mon 1777, voici la reconstruction d'un mousqueton.


Ayant récupéré chez un amis collectionneur quelques morceaux de mousqueton, je me suis attelé à la reconstruction de ce dernier.

Tous d'abord la recherche de documentation:

Reconstruction d'un mousqueton modèle 1786 178610
Reconstruction d'un mousqueton modèle 1786 1786do10
Reconstruction d'un mousqueton modèle 1786 Transf10

Découpe à la scie ruban d'une ébauche:


Reconstruction d'un mousqueton modèle 1786 Ebauch11

Mise à bois:

Reconstruction d'un mousqueton modèle 1786 Dscn1310

Reconstruction d'un mousqueton modèle 1786 Dscn1313

Reconstruction d'un mousqueton modèle 1786 Dscn1311
Reconstruction d'un mousqueton modèle 1786 Dscn1315

Reconstruction d'un mousqueton modèle 1786 Dscn1312
Reconstruction d'un mousqueton modèle 1786 Dscn1314

Le plus compliqué a été le forage du canal de baguette au travers de la crosse, en effet la baguette va buter sur la plaque de couche.
Je n'ai pas fait de photo de cette opération délicate, car trop concentré a ne pas dévier et perdre tout le travail déjà accompli.

La fabrication de la tringle qui était manquante:

Perçage d'un bout d'acier qui deviendra la semelle de la tringle


Reconstruction d'un mousqueton modèle 1786 Dscn2011

Traçage de l'ébauche de la semelle:


Reconstruction d'un mousqueton modèle 1786 Dscn2013

La mise en forme:

Reconstruction d'un mousqueton modèle 1786 Dscn2015

Soudage de la semelle sur un barre d'acier et cintrage:

Reconstruction d'un mousqueton modèle 1786 Dscn2014

Reconstruction d'un mousqueton modèle 1786 Dscn2012

Le futur œillet de la tringle:

Reconstruction d'un mousqueton modèle 1786 Dscn2018

La mise en forme avant la soudure:


Reconstruction d'un mousqueton modèle 1786 Dscn2017

La soudure:

Reconstruction d'un mousqueton modèle 1786 Dscn2021
Reconstruction d'un mousqueton modèle 1786 Dscn2019
Reconstruction d'un mousqueton modèle 1786 Dscn2020

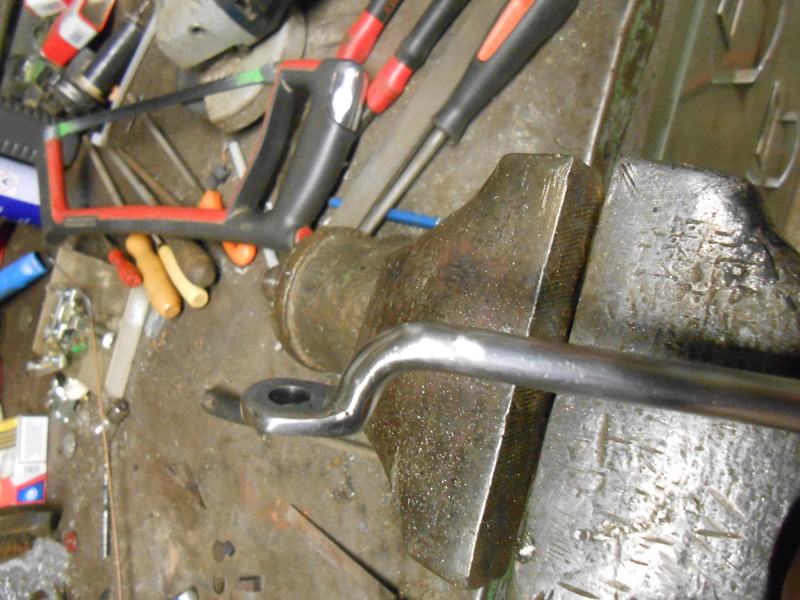

La tringle nettoyée:

Reconstruction d'un mousqueton modèle 1786 Dscn2025
Reconstruction d'un mousqueton modèle 1786 Dscn2024
Reconstruction d'un mousqueton modèle 1786 Dscn2022
Reconstruction d'un mousqueton modèle 1786 Dscn2023

Assemblage à blanc: (NB l'embouchoir, le bassinet et la baguette sont des reproduction)

Reconstruction d'un mousqueton modèle 1786 Dscn2026

Reconstruction d'un mousqueton modèle 1786 Dscn2027


Après un léger ponçage et une couche d'huile de lin:Reconstruction d'un mousqueton modèle 1786 Dscn2029

Reconstruction d'un mousqueton modèle 1786 Dscn2030

Reste à finaliser le ponçage et la pose de la détente.
Je posterais les photos dès que j'ai remis la main dessus.

Cordialement
Thierry


tchewal
tchewal
Membre
Membre

Nombre de messages : 57
Age : 58
Localisation : Département de l'Ourthe
Date d'inscription : 19/05/2017

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  manath34 Mar 30 Mai 2017, 00:13

Du grand art Shocked ..........

Reconstruction d'un mousqueton modèle 1786 2863987946 Reconstruction d'un mousqueton modèle 1786 2863987946 Reconstruction d'un mousqueton modèle 1786 2863987946
manath34
manath34
Pilier du forum
Pilier du forum

Nombre de messages : 1962
Age : 55
Localisation : 34
Date d'inscription : 18/02/2017

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  Verchère Mar 30 Mai 2017, 03:41

Oui, ça demande tout de même une certaine maîtrise...
La vache, il y va fort !

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 19089
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  TAR68 Mar 30 Mai 2017, 08:32

J'en reste sur le c.. derrière ! Un véritable artisan armurier.
Reconstruction d'un mousqueton modèle 1786 252398
TAR68
TAR68
Membre confirmé
Membre confirmé

Nombre de messages : 418
Age : 77
Localisation : Touche pas à mon Alsace
Date d'inscription : 11/12/2013

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  pmh Mar 30 Mai 2017, 09:16

superbe  cheers
pmh
pmh
Membre expert
Membre expert

Nombre de messages : 505
Age : 48
Localisation : La grande crasseuse de Marseille
Date d'inscription : 12/06/2013

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  Lurtz Mar 30 Mai 2017, 12:52

Quel travail soigné, je suis admiratif !
Lurtz
Lurtz
Pilier du forum
Pilier du forum

Nombre de messages : 1130
Age : 47
Localisation : Duché de Savoie
Date d'inscription : 15/04/2017

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  chti02 Mar 30 Mai 2017, 12:58

J' aimerais savoir en faire autant  Shocked

------------------------

Semper ad alta
chti02
chti02
Pilier du forum
Pilier du forum

Nombre de messages : 2103
Age : 41
Localisation : Aisne (02)
Date d'inscription : 16/03/2014

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  Invité Mar 30 Mai 2017, 20:22

C'est de la triche, il a un étau à pied d'armurier! Very Happy
Amateur éclairé ou armurier qui se fait plaisir?
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  mister_white Mar 30 Mai 2017, 20:52

Magnifique ... les bras m'en tombent salut

------------------------

Reconstruction d'un mousqueton modèle 1786 2484      Reconstruction d'un mousqueton modèle 1786 425a8910
We never surrender

mister_white
Membre confirmé
Membre confirmé

Nombre de messages : 358
Age : 50
Localisation : 76 / 45
Date d'inscription : 11/02/2015

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  mahboul Mar 30 Mai 2017, 21:01

tu as de l'or dans les doigts !!!!!!!!!!!

franchement bravo pour le travail accompli Reconstruction d'un mousqueton modèle 1786 732574

Reconstruction d'un mousqueton modèle 1786 122214Reconstruction d'un mousqueton modèle 1786 3361380237


moi je dis tu aurais du faire un espèce de reportage vidéo , je ne m'en serais pas lassé  .
mahboul
mahboul
Membre expert
Membre expert

Nombre de messages : 597
Age : 39
Date d'inscription : 11/01/2017

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  3008nato Mar 30 Mai 2017, 21:11

bonsoir Monsieur je veux bien faire équipe avec maboul pour te féliciter
3008nato
3008nato
Pilier du forum
Pilier du forum

Nombre de messages : 5624
Age : 80
Date d'inscription : 28/12/2012

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  Baccardi Mar 30 Mai 2017, 21:57

Quoi dire, sinon bravissimo Reconstruction d'un mousqueton modèle 1786 2863987946 Reconstruction d'un mousqueton modèle 1786 2863987946

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur
Administrateur

Nombre de messages : 17846
Age : 59
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  mag2022 Mar 30 Mai 2017, 21:58

Waow...  pas de mots là... Bravo pour ce superbe boulot...   Reconstruction d'un mousqueton modèle 1786 3361380237
mag2022
mag2022
Membre
Membre

Nombre de messages : 87
Age : 57
Localisation : Au bord du lac de Neuchâtel
Date d'inscription : 22/05/2017

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  Verchère Mer 31 Mai 2017, 05:07

tchewal a écrit:... Le plus compliqué a été le forage du canal de baguette au travers de la crosse, en effet la baguette va buter sur la plaque de couche.
Je n'ai pas fait de photo de cette opération délicate, car trop concentré a ne pas dévier et perdre tout le travail déjà accompli.
En général, pour des pièces complexes j'essaie de commencer par l'opération la plus susceptible de foirer, ou de dévier (elle définit alors l'axe pour la suite). Mais pour une crosse complète de ce genre, je n'ai aucune expérience ; quel serait l'ordre optimal d'exécution ?
Le forage de baguette peut dévier, le logement du canon donne facilement des "sardines", le logement de platine est compliqué aussi...

Souvenir mitigé de ma première réalisation, quand j'avais dans les 16 ans : un Kentucky Rifle en kit Macris, censé ne nécessiter qu'un outillage courant. Le canal de baguette était à peine amorcé ! Et l'extérieur était livré semi-fini, donc pas le droit de dévier...

Sinon, l'étau à pied me semble du type ordinaire, non ?
Il y a quelques années, les gens "à la page" les balançaient à la ferraille, pour acheter une cochonnerie en fonte chinoise d'apparence plus moderne, mais de durabilité "légèrement" inférieure...
Je travaille toujours avec l'étau à pied de mon grand-père, étau visible sur une photo prise devant son atelier à l'entrée de la vallée dans les années 30, avant de descendre dans la plaine en 1942, pour revenir avec moi il y a 25 ans, mais cette fois-ci au fond de la vallée... Il aura donc mis presque 70 ans pour se déplacer d'un kilomètre (c'est pas véloce, les étaux).

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 19089
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  Invité Mer 31 Mai 2017, 07:36

Verchère a écrit:Sinon, l'étau à pied me semble du type ordinaire, non ?

Je ne sais pas. Pour moi, c'est typique des armuriers, leur permettant de basculer une arme longue comme ils veulent, sans être gênés par l'établi, contrairement à l'étau "classique" (de "mécanicien"?).
Je vous mets le lien surtout pour la photo :
http://www.saint-nizier-de-fornas.fr/les-armuriers.php
Je pense que les mordaches sont en bois et liège, assez typiques également.


Verchère a écrit: Il aura donc mis presque 70 ans pour se déplacer d'un kilomètre (c'est pas véloce, les étaux).

Surtout à pied.


Dernière édition par Alamas le Jeu 01 Juin 2017, 06:53, édité 1 fois
Anonymous
Invité
Invité


Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  freebird Mer 31 Mai 2017, 08:42

pour qu'un (bon) étau de mécanicien rende les même services qu'un étau à pied, il suffit de caler la mordache fixe à l'aplomb du bord de l'établi (laisser dépasser la partie mobile hors du plan de travail.)
J'ai toujours entendu qualifier ces étaux à pied d'étau "de forgeron" (pour les modèles les plus lourds), parce que on peut taper dessus sans ébranler tout l'établi, ou "de serrurier" pour les modèles plus "légers".

Félicitation pour le travail de remise en bois! Reconstruction d'un mousqueton modèle 1786 647148

------------------------

https://www.youtube.com/watch?v=QxIWDmmqZzY
freebird
freebird
Pilier du forum
Pilier du forum

Nombre de messages : 1765
Age : 56
Localisation : Lot 46
Date d'inscription : 28/12/2013

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  patpat Mer 31 Mai 2017, 09:59

Magnifique. Est ce un savoir faire appris professionnellement ou acquis par des années de travail personnel à la maison? Mais dans tout les cas, un superbe travail de restauration.
patpat
patpat
Membre confirmé
Membre confirmé

Nombre de messages : 376
Age : 54
Date d'inscription : 10/01/2010

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  Verchère Jeu 01 Juin 2017, 03:07

freebird a écrit:... J'ai toujours entendu qualifier ces étaux à pied d'étau "de forgeron" (pour les modèles les plus lourds), parce que on peut taper dessus sans ébranler tout l'établi, ou "de serrurier" pour les modèles plus "légers". ...
Ils sont généralement nommés "étau à frapper", car on peut taper fort sans les casser, vu qu'ils sont en acier.
Tandis que les étaux parallèles furent pendant longtemps en fonte malléable. Les manuels de serrurerie déconseillaient donc de les utiliser pour le travail au marteau, sauf petits ciselages.
Mais un étau "à pied" de taille modeste coûtait environ 3 fois plus cher qu'un parallèle équivalent, en 1913 (difficile d'être plus précis, il y a tant de modèles...)

Les étaux à pied souffrent souvent d'un problème, au niveau de la bride de fixation à l'établi : quand elle permet la rotation (ce qui n'est pas systématique), souvent elle coince, ou au contraire elle ne tient pas bien en position bloquée. Et quand elle ne permet pas la rotation ... c'est embêtant !

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 19089
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  tchewal Jeu 01 Juin 2017, 23:44

Bonsoir,

Merci pour votre intérêt.

Pour l'étau, c'est celui de mon grand-père, il est un peux plus véloce que celui de Verchère puisqu'il a quitté Herstal pour la vallée de l'Ourthe.




verchère a écrit:Il y a quelques années, les gens "à la page" les balançaient à la ferraille, pour acheter une cochonnerie en fonte chinoise d'apparence plus moderne, mais de durabilité "légèrement" inférieure...



Et ce n'est rien de le dire, c'est pour cela que j'ai investi dans un étau de mécanicien d'une célèbre marque Française d'outil, après avoir niquer plusieurs chinoiseries en fonte.
Cependant, j'utilise plus l'étau sur pied que je trouve plus pratique et en plus j'ai l'impression de travailler dans les mêmes conditions que nos anciens!

Pour le forage du canal de baguette:
Je ne sais pas comment les anciens fessaient, donc j'ai improvisé.
La difficulté c'est que la baguette traverse la crosse de part en part et passe à côté de la détente sous le pontet, si on dévie dans n'importe quel axe, soit on sort de la crosse, soit on se retrouve dans l'axe de la détente ou on se retrouve dans le logement de la platine.
C'est pour ces raisons que j'ai trouvé logique de la forer en dernier, peut-être un coup de bol ?

Cordialement
salut
Thierry
tchewal
tchewal
Membre
Membre

Nombre de messages : 57
Age : 58
Localisation : Département de l'Ourthe
Date d'inscription : 19/05/2017

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  Verchère Ven 02 Juin 2017, 02:54

Sur un vieux Cibles ou Gazette, était cité le forage au fer rouge (par Clergeau, Venner, ou consorts...)

J'y ai réfléchi. Avec un bon montage de guidage en translation ça présenterait l'avantage de rester en ligne, la broche et le montage ayant peu de raisons de fléchir car on appuie à peine. Mais il faut prévoir d'innombrables aller-retour, en laissant le chalumeau allumé pour réchauffer la pointe. Et bien sûr faire comme ça une amorce plus petite, à agrandir avec une mèche conventionnelle.
Mais je craindrais que la chaleur n'esquinte rapidement le bois, en profondeur...

Dans ton cas, je crois que ce forage de baguette m'aurait beaucoup inquiété, et que je l'aurais fait en premier, avant même de dégauchir la planche. Pour y coincer ensuite une tige métallique pourvue d'un trou de centre à chaque extrémité, ces trous servant ensuite de référence à toutes les opérations ultérieures.
Tu as pris un sacré risque... Les cheveux, n'ont pas blanchi ?

Comment étaient-elles faites, ces crosses ?
J'ai vu fonctionner une machine à fraiser les sabots, qui en taillait simultanément plusieurs en suivant un gabarit. Mais elle datait de la fin XIXe, alors si je pense que le même principe était utilisé pour les roues en bois et la monture de Lebel, ton mousqueton c'est plutôt fin XVIIIe.
Les mots "mécanisation", "série" et "interchangeable" étaient alors presque des grossièretés...

Verchère
Pilier du forum
Pilier du forum

Nombre de messages : 19089
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013

http://placour.pagesperso-orange.fr/

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  tchewal Sam 03 Juin 2017, 17:36

Bonjour

Je n'y avais pas pensé, il est vrai qu'en prenant le canal de baguette comme référence cela aurait été plus simple, merci Vérchère.

Pour les cheveux gris, il est vrai que ca vire au poivre et sel, j'en ai surement chopé un ou deux de plus! old

Cordialement
salut
Thierry
tchewal
tchewal
Membre
Membre

Nombre de messages : 57
Age : 58
Localisation : Département de l'Ourthe
Date d'inscription : 19/05/2017

Revenir en haut Aller en bas

Reconstruction d'un mousqueton modèle 1786 Empty Re: Reconstruction d'un mousqueton modèle 1786

Message  UZI Sam 03 Juin 2017, 17:59

Hello Tchewal Reconstruction d'un mousqueton modèle 1786 100j_b34

 Reconstruction d'un mousqueton modèle 1786 Bravo_35Tchewal !   super travail de restauration Reconstruction d'un mousqueton modèle 1786 100g2g35
Beau travail d'ajustage platine/bois parfaite maitrise du ciseau ,bédane , et autres outils pour le bois, bref joli tour de manivelle démontrant ton savoir faire, et ta patience Reconstruction d'un mousqueton modèle 1786 100g2d21

Le résultat final est stupéfiant  Reconstruction d'un mousqueton modèle 1786 100g2c32
Reconstruction d'un mousqueton modèle 1786 112a23 pour le partage des opérations avec les photos très explicites  Reconstruction d'un mousqueton modèle 1786 100g233

salut
UZI
UZI
Pilier du forum
Pilier du forum

Nombre de messages : 2020
Age : 77
Localisation : Trottoir d'en face
Date d'inscription : 06/12/2015

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
