La réparation d'un percuteur de 1873
Triggerjob Lun 28 Aoû 2017, 19:15
Comme expliqué dans mon poste précèdent, mon 1873 avait sont percuteur limé et son grand ressort avait été enlevé également.
Voulant garder le marteau d'origine j'ai donc procédé à sa reconstruction.
Je remercie la personne ayant fournis les plans.
Pour commencer on voit que le percuteur a perdu la moitié de sa longueur.
Il a été limé grossièrement.

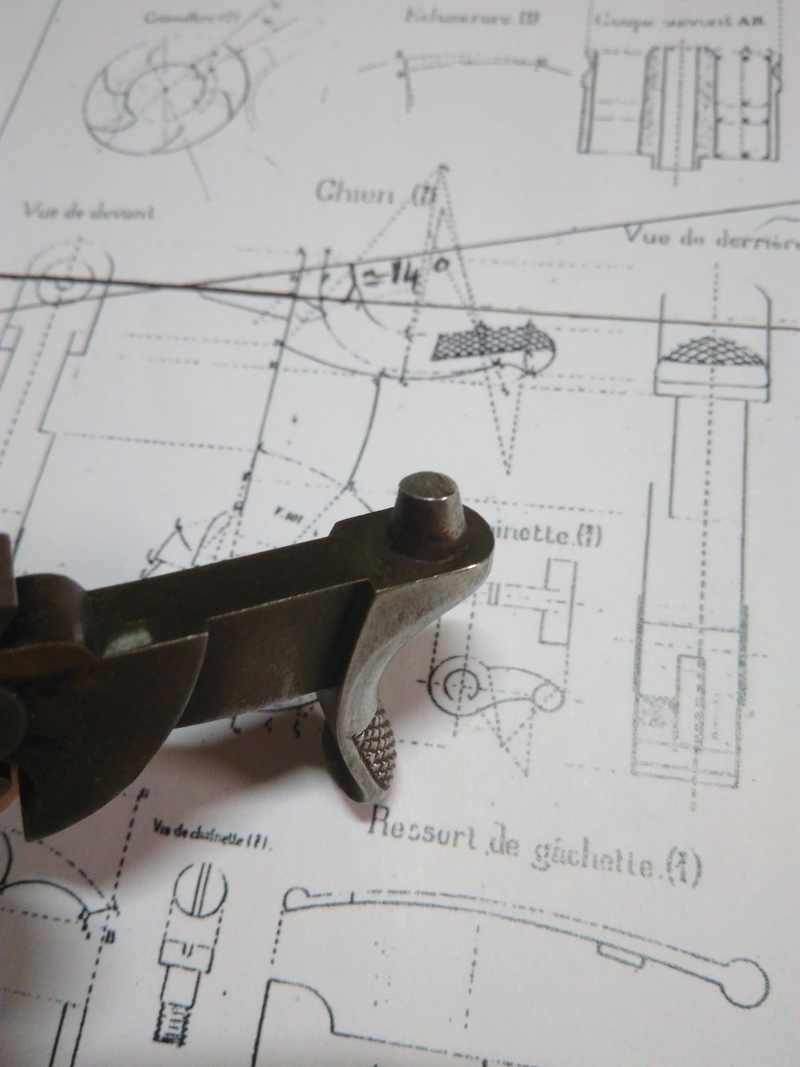

Il faut donc surfacer la partie limé à la fraiseuse.
Je met donc le percuteur dans l'étau de ma Gambin, je vérifie que tout est de niveau et je surface.
Cette étape est importante pour qu'a la fin on ne distingue pas qu'une pièce a été rapportée.

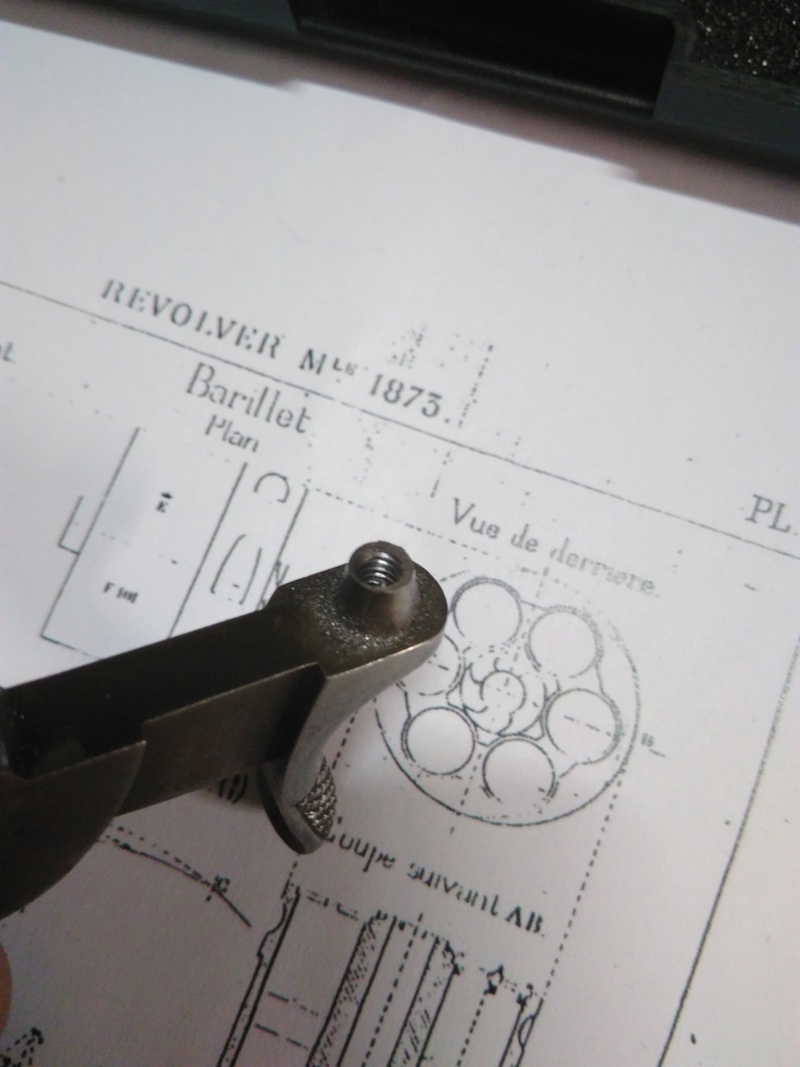

Maintenant, il va falloir percer et tarauder.
Mon erreur durant cette étape a été de vouloir percer avec la perceuse à colonne.
J'aurais du rester sur la Gambin et jouer avec la visualisation pour être pile au centre.
Pas grave on ajustera plus tard.
Voulant garder le marteau d'origine j'ai donc procédé à sa reconstruction.
Je remercie la personne ayant fournis les plans.
Pour commencer on voit que le percuteur a perdu la moitié de sa longueur.
Il a été limé grossièrement.
Il faut donc surfacer la partie limé à la fraiseuse.
Je met donc le percuteur dans l'étau de ma Gambin, je vérifie que tout est de niveau et je surface.
Cette étape est importante pour qu'a la fin on ne distingue pas qu'une pièce a été rapportée.
Maintenant, il va falloir percer et tarauder.
Mon erreur durant cette étape a été de vouloir percer avec la perceuse à colonne.
J'aurais du rester sur la Gambin et jouer avec la visualisation pour être pile au centre.
Pas grave on ajustera plus tard.
Dernière édition par Triggerjob le Lun 28 Aoû 2017, 20:20, édité 3 fois
Triggerjob- Membre confirmé
- Nombre de messages : 409
Age : 47
Date d'inscription : 09/07/2013
capitaine conan- Futur pilier
- Nombre de messages : 912
Age : 62
Date d'inscription : 22/11/2013
Re: La réparation d'un percuteur de 1873
Triggerjob Lun 28 Aoû 2017, 20:09
Il faut fabriquer la pièce rapportée qui va redonner vie au percuteur.

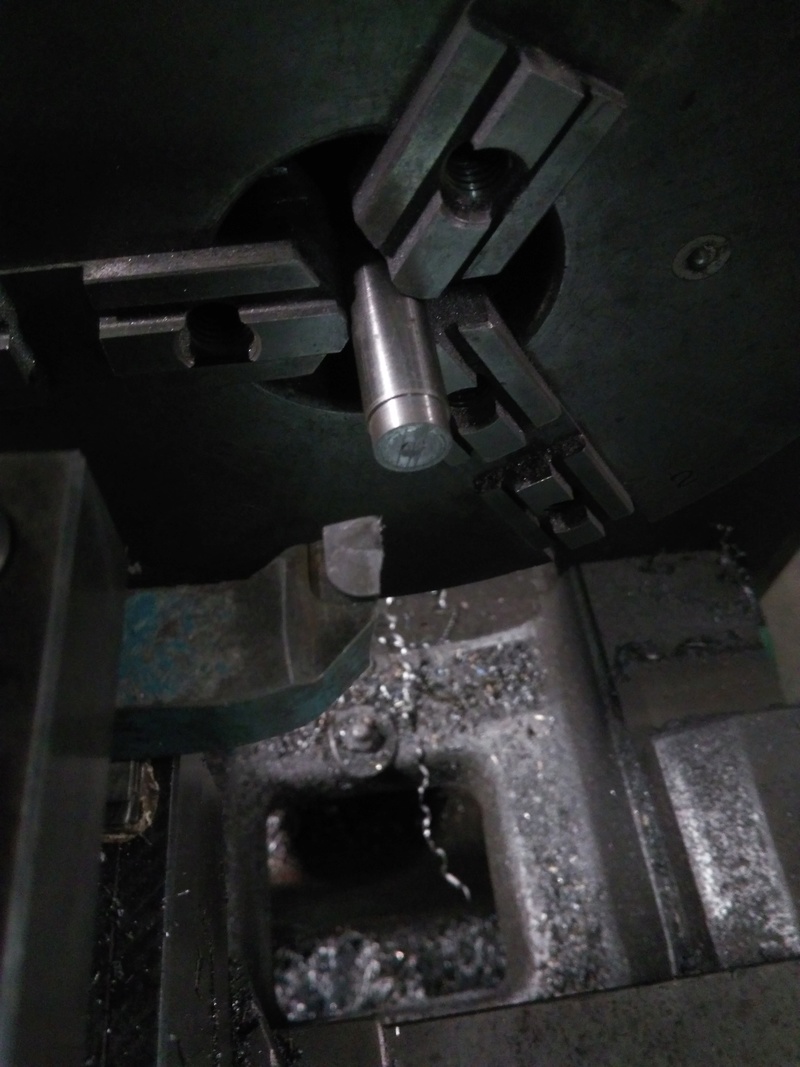

Direction le tour après sélection d'un acier de qualité.
On positionne le morceau
On zérote la visualisation et c'est parti.
Après quelques passes et changement d'outil la pièce est faite à 50%
A partir de cette étape il a fallu mettre en forme le cône sur le tour, tremper la pièce et lui faire un revenu.
Etant donné que c'est un travail qui demande de la concentration, je n'ai malheureusement pas pris le temps de faire des photos.

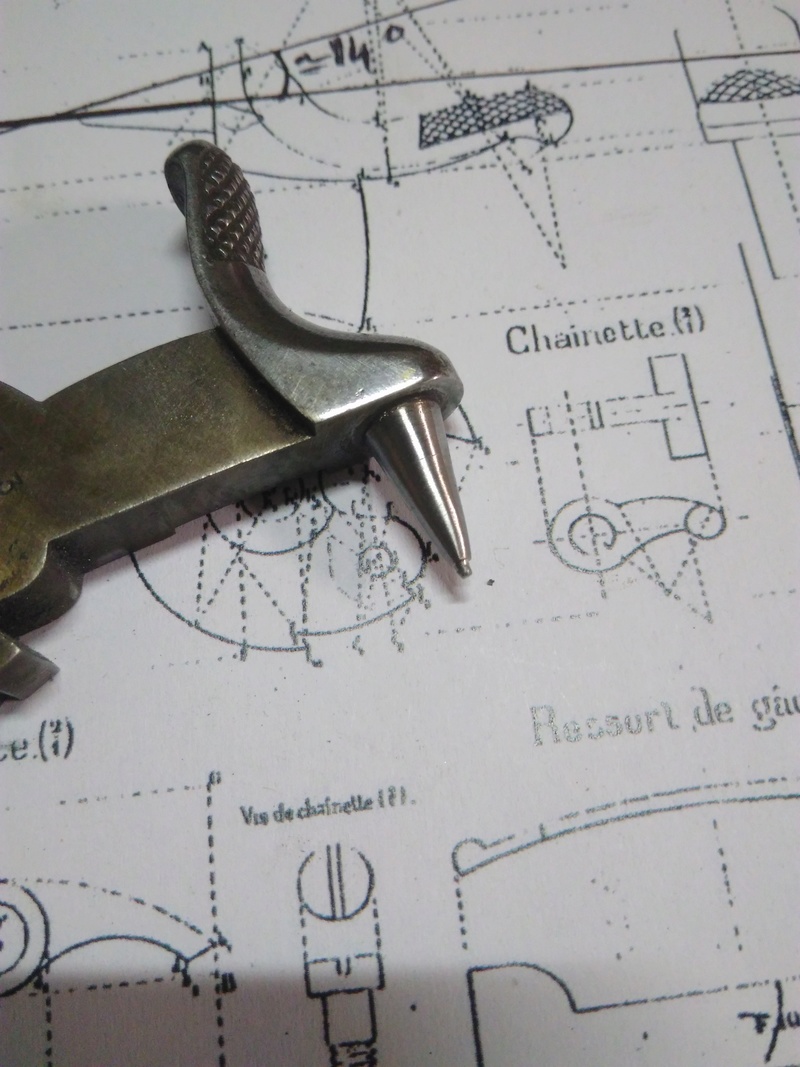

Au final, voici le percuteur avec la pièce rapportée loctitée en place.
Il me reste encore un peu d'ajustage et de mise en forme au niveau de la pointe pour être sur qu'elle percute parfaitement sans percer les amorces.
Au final, le surfaçage à la fraiseuse à bien fonctionné. On ne distingue presque pas la pièce rapporté.
A bientôt pour de nouvelles aventures d'usinages.
Direction le tour après sélection d'un acier de qualité.
On positionne le morceau
On zérote la visualisation et c'est parti.
Après quelques passes et changement d'outil la pièce est faite à 50%
A partir de cette étape il a fallu mettre en forme le cône sur le tour, tremper la pièce et lui faire un revenu.
Etant donné que c'est un travail qui demande de la concentration, je n'ai malheureusement pas pris le temps de faire des photos.
Au final, voici le percuteur avec la pièce rapportée loctitée en place.
Il me reste encore un peu d'ajustage et de mise en forme au niveau de la pointe pour être sur qu'elle percute parfaitement sans percer les amorces.
Au final, le surfaçage à la fraiseuse à bien fonctionné. On ne distingue presque pas la pièce rapporté.
A bientôt pour de nouvelles aventures d'usinages.
Triggerjob- Membre confirmé
- Nombre de messages : 409
Age : 47
Date d'inscription : 09/07/2013
yaya1er- Pilier du forum
- Nombre de messages : 5050
Age : 55
Localisation : Grenoble
Date d'inscription : 28/01/2013
Re: La réparation d'un percuteur de 1873
MikeDundee Lun 28 Aoû 2017, 23:02
yaya1er a écrit:Beau boulot
avec Yaya : Un boulot formidable.... Total Respect !!!
MikeDundee- Pilier du forum
- Nombre de messages : 3596
Age : 55
Localisation : Picardie
Date d'inscription : 31/08/2015
Re: La réparation d'un percuteur de 1873
Lurtz Mar 29 Aoû 2017, 09:52
Excellent travail, ce 1873 va revivre !
Lurtz- Pilier du forum
- Nombre de messages : 1130
Age : 47
Localisation : Duché de Savoie
Date d'inscription : 15/04/2017
Re: La réparation d'un percuteur de 1873
Quentin1873 Mar 29 Aoû 2017, 10:51
Super travail:
Il m' l'air un poil long ton cône non?
Il m' l'air un poil long ton cône non?
Editeur d'un site consacré au revolver Chamelot Delvigne modèle 1873, et aux revolvers d'ordonnance Français: https://www.revolver1873.fr/
Quentin1873- Pilier du forum
- Nombre de messages : 1124
Age : 38
Localisation : Centre
Date d'inscription : 11/08/2013 -
Re: La réparation d'un percuteur de 1873
Triggerjob Mar 29 Aoû 2017, 13:18
Sur les photos il n'est pas encore fini.
Je l'ai fait un poil plus long pour l'ajustage final que je dois réaliser en fonction de la carcasse.
La il fait 12,2mm. Sur la fiche qui va avec les plans, ils parlent de 10 ou 11mm, il faut que je vérifie.
D'ici ce soir il sera plus court.
Edit :

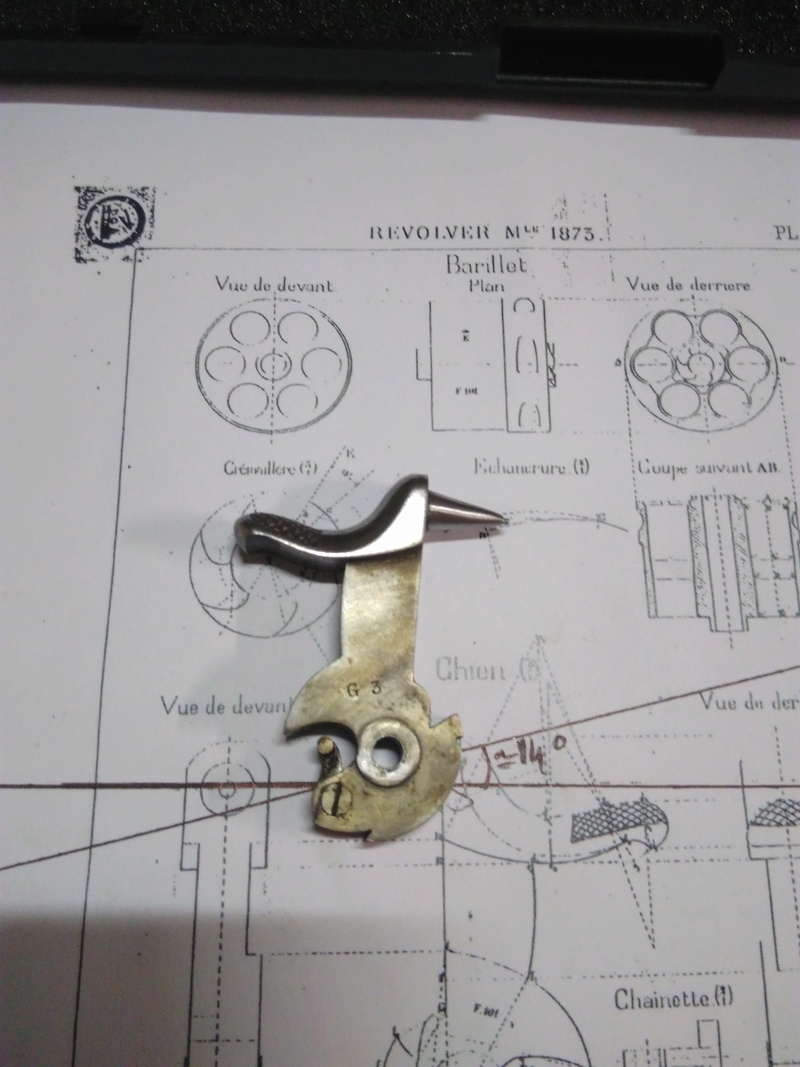

Voila la pièce fini est ajustée à mon 73
Je l'ai fait un poil plus long pour l'ajustage final que je dois réaliser en fonction de la carcasse.
La il fait 12,2mm. Sur la fiche qui va avec les plans, ils parlent de 10 ou 11mm, il faut que je vérifie.
D'ici ce soir il sera plus court.
Edit :
Voila la pièce fini est ajustée à mon 73
Triggerjob- Membre confirmé
- Nombre de messages : 409
Age : 47
Date d'inscription : 09/07/2013
Re: La réparation d'un percuteur de 1873
LP Mer 30 Aoû 2017, 12:20
Très beau travail!
De mémoire il existe une méthode de réparation réglementaire indiquée dans l'instruction de 1905, avec un résultat équivalent mais sans usage du tour ni de loctite.
De mémoire il existe une méthode de réparation réglementaire indiquée dans l'instruction de 1905, avec un résultat équivalent mais sans usage du tour ni de loctite.
LP- Pilier du forum
- Nombre de messages : 3248
Age : 67
Localisation : Lorraine "Qui s'y frotte s'y pique"
Date d'inscription : 28/02/2010
Re: La réparation d'un percuteur de 1873
Pocomas Mer 30 Aoû 2017, 14:42
Je suis admiratif devant la qualité de ce travail !
Quel beau boulot avec le respect de l'arme, vraiment chapeau
Et merci du partage
Quel beau boulot avec le respect de l'arme, vraiment chapeau
Et merci du partage
Pocomas- Administrateur
- Nombre de messages : 19448
Age : 69
Date d'inscription : 28/12/2008
Re: La réparation d'un percuteur de 1873
Triggerjob Mer 30 Aoû 2017, 22:47
LP a écrit:Très beau travail!
De mémoire il existe une méthode de réparation réglementaire indiquée dans l'instruction de 1905, avec un résultat équivalent mais sans usage du tour ni de loctite.
Je me suis inspiré de cette méthode effectivement. Le rendu est mieux qu'un apport de matière au tig.
Le côté réglementaire a surement scellé mon choix.
Triggerjob- Membre confirmé
- Nombre de messages : 409
Age : 47
Date d'inscription : 09/07/2013
Re: La réparation d'un percuteur de 1873
Verchère Jeu 31 Aoû 2017, 03:08
C'est effectivement très bien, et sûrement mieux qu'un apport de soudure.
Mais pour ma part, j'aurais bien du mal à aligner le trou taraudé !
Mais pour ma part, j'aurais bien du mal à aligner le trou taraudé !
Verchère- Pilier du forum
- Nombre de messages : 19089
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013 -
Re: La réparation d'un percuteur de 1873
Noé Jeu 10 Mar 2022, 11:16
super travail ! Je voulais savoir s'il était possible d'obtenir une photo ou une adresse de ces plans ? Dans le cadre des études, je dois modéliser ce revolver sur ordinateur, malheureusement je ne trouve aucun plan capable de m'aider... Si vous pouviez m'aider à ce propos, çela m'aiderai énormément, bonne journée à vous.
Noé- Membre
- Nombre de messages : 3
Age : 24
Date d'inscription : 10/03/2022
Re: La réparation d'un percuteur de 1873
Pocomas Jeu 10 Mar 2022, 15:24
Pour cela il faut d'abord se présenter , Noé, c'est obligatoire et c'est ici :
https://www.tircollection.com/f3-la-presentation-est-obligatoire-sur-notre-forum
A faire rapidement SVP, ( c.a.d. avant le déluge ! )
https://www.tircollection.com/f3-la-presentation-est-obligatoire-sur-notre-forum
A faire rapidement SVP, ( c.a.d. avant le déluge !
)
Pocomas- Administrateur
- Nombre de messages : 19448
Age : 69
Date d'inscription : 28/12/2008
Re: La réparation d'un percuteur de 1873
Verchère Ven 11 Mar 2022, 04:56
En espérant que Mr Modo va laisser passer mon message ; parce qu'allez savoir, ça pourrait s'avérer payant...
Alors, les planches de table de construction sont sur mon site :
http://p.lacour.malvaux.free.fr/Arquebuses.htm
Et sur celui de Quentin :
https://www.revolver1873.fr/
Mais ces planches sont dessinées "à l'ancienne", les cotes étant figurées par des lettres renvoyant aux tables-texte (comme les tables des fusils et pistolets des années 1820 / 1850 et contrairement à celles des canons de la même époque, ou du fusil Gras de 1874 et 1875, qui sont cotées - quoique très peu tolérancées).
Ces tables-texte sont sur le site de Quentin, mais très incomplètes (ce pourquoi je ne les ai pas mises sur le mien).
Celui qui les voudrait dans leur intégralité devrait pouvoir les photographier dans un musée de St Etienne (je peux fournir la cote d'archivage, et même sans doute en trouver une à Vincennes et à Châtellerault, ce qui donnerait le choix entre 3 lieux d'excursion).
Il pourrait alors nous en faire profiter (je me propose pour optimiser les photos et les relier dans un fichier PDF infiniment moins encombrant).
PS : les planches (cotées celles-là) des revolvers Mle 1887 et Mle 1892 sont déjà numérisées. Elles seront mises en ligne dès que j'aurai eu le temps de les nettoyer. Pour le Mle 1892 il y aura aussi les textes.
Alors, les planches de table de construction sont sur mon site :
http://p.lacour.malvaux.free.fr/Arquebuses.htm
Et sur celui de Quentin :
https://www.revolver1873.fr/
Mais ces planches sont dessinées "à l'ancienne", les cotes étant figurées par des lettres renvoyant aux tables-texte (comme les tables des fusils et pistolets des années 1820 / 1850 et contrairement à celles des canons de la même époque, ou du fusil Gras de 1874 et 1875, qui sont cotées - quoique très peu tolérancées).
Ces tables-texte sont sur le site de Quentin, mais très incomplètes (ce pourquoi je ne les ai pas mises sur le mien).
Celui qui les voudrait dans leur intégralité devrait pouvoir les photographier dans un musée de St Etienne (je peux fournir la cote d'archivage, et même sans doute en trouver une à Vincennes et à Châtellerault, ce qui donnerait le choix entre 3 lieux d'excursion).
Il pourrait alors nous en faire profiter (je me propose pour optimiser les photos et les relier dans un fichier PDF infiniment moins encombrant).
PS : les planches (cotées celles-là) des revolvers Mle 1887 et Mle 1892 sont déjà numérisées. Elles seront mises en ligne dès que j'aurai eu le temps de les nettoyer. Pour le Mle 1892 il y aura aussi les textes.
Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm
Verchère- Pilier du forum
- Nombre de messages : 19089
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013 -
Re: La réparation d'un percuteur de 1873
Quentin1873 Ven 11 Mar 2022, 09:49
Bonjour,
Je me joins à la demande de verchère!
Effectivement, pour le moment les tables que nous avons ne sont pas complètes.
Dès que nous aurons les versions complètes, je pense que ce sera annoncé en premier sur ce forum.
Je me joins à la demande de verchère!
Effectivement, pour le moment les tables que nous avons ne sont pas complètes.
Dès que nous aurons les versions complètes, je pense que ce sera annoncé en premier sur ce forum.
Editeur d'un site consacré au revolver Chamelot Delvigne modèle 1873, et aux revolvers d'ordonnance Français: https://www.revolver1873.fr/
Quentin1873- Pilier du forum
- Nombre de messages : 1124
Age : 38
Localisation : Centre
Date d'inscription : 11/08/2013 -
Re: La réparation d'un percuteur de 1873
Noé Ven 11 Mar 2022, 10:19
Bonjour,
Je vous remercie énormément pour ces planches, je vais essayer de faire ces cotations moi-même selon un plan où toutes les pièces se trouvent à la même échelle de grandeur. J’avais déjà regardé le site de Quentin qui m’a fortement aidé. Si cela vous intéresse je peux essayer de vous montrer l’avancement de mon projet sur ce beau revolver
Je vous remercie énormément pour ces planches, je vais essayer de faire ces cotations moi-même selon un plan où toutes les pièces se trouvent à la même échelle de grandeur. J’avais déjà regardé le site de Quentin qui m’a fortement aidé. Si cela vous intéresse je peux essayer de vous montrer l’avancement de mon projet sur ce beau revolver
Noé- Membre
- Nombre de messages : 3
Age : 24
Date d'inscription : 10/03/2022
Re: La réparation d'un percuteur de 1873
dgil01 Ven 11 Mar 2022, 10:24
Bonjour Noé, bien sur que ca nous intéresse .Noé a écrit:Bonjour,
Je vous remercie énormément pour ces planches, je vais essayer de faire ces cotations moi-même selon un plan où toutes les pièces se trouvent à la même échelle de grandeur. J’avais déjà regardé le site de Quentin qui m’a fortement aidé. Si cela vous intéresse je peux essayer de vous montrer l’avancement de mon projet sur ce beau revolver
Je te conseil de faire un post dédié à ce projet et je pense que nous seront beaucoup à le suivre.
dgil01- Pilier du forum
- Nombre de messages : 1523
Age : 51
Date d'inscription : 29/04/2021
Re: La réparation d'un percuteur de 1873
Pocomas Ven 11 Mar 2022, 13:37
dgil01 a écrit:Bonjour Noé, bien sur que ca nous intéresse .Noé a écrit:Bonjour,
Je vous remercie énormément pour ces planches, je vais essayer de faire ces cotations moi-même selon un plan où toutes les pièces se trouvent à la même échelle de grandeur. J’avais déjà regardé le site de Quentin qui m’a fortement aidé. Si cela vous intéresse je peux essayer de vous montrer l’avancement de mon projet sur ce beau revolver
Je te conseil de faire un post dédié à ce projet et je pense que nous seront beaucoup à le suivre.
Pocomas- Administrateur
- Nombre de messages : 19448
Age : 69
Date d'inscription : 28/12/2008
Re: La réparation d'un percuteur de 1873
Verchère Sam 12 Mar 2022, 03:56
Les planches de la table de construction d'époque ? C'est pas une bonne idée !Noé a écrit:... je vais essayer de faire ces cotations moi-même selon un plan où toutes les pièces se trouvent à la même échelle de grandeur. ...
Car le dessin n'est pas "contractuel", il est juste destiné à positionner les cotes qui serviront à la fabrication ou aux constructions géométriques de traçage des gabarits.
En retouchant des planches numérisées au scanner j'ai même plusieurs fois constaté que des lignes théoriquement parallèles ne l'étaient pas ! Liberté de dessin, ou déformations du papier ? En tous cas c'est pas fiable, d'ailleurs la simple épaisseur des traits suffit à rendre approximatives les mesures prises sur le dessin ; trop approximatives pour espérer qu'un mécanisme complexe puisse fonctionner correctement.
Tout travail dans le domaine historique demande quand même un peu de recherches en archives...
Petite collection de documents anciens et récents : http://p.lacour.malvaux.free.fr/Arquebuses.htm
Verchère- Pilier du forum
- Nombre de messages : 19089
Age : 66
Localisation : Vosges du sud
Date d'inscription : 27/01/2013 -
Sujets similaires» Aide réparation percuteur mauser
» percuteur coupé sur 1873
» Réparation de carcasse sur le revolver 1873
» Réparation d'un étui jambon de revolver réglementaire 1873
» Réparation d'un étui jambon de revolver réglementaire 1873
» percuteur coupé sur 1873
» Réparation de carcasse sur le revolver 1873
» Réparation d'un étui jambon de revolver réglementaire 1873
» Réparation d'un étui jambon de revolver réglementaire 1873
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
