rolling block Suedois ?

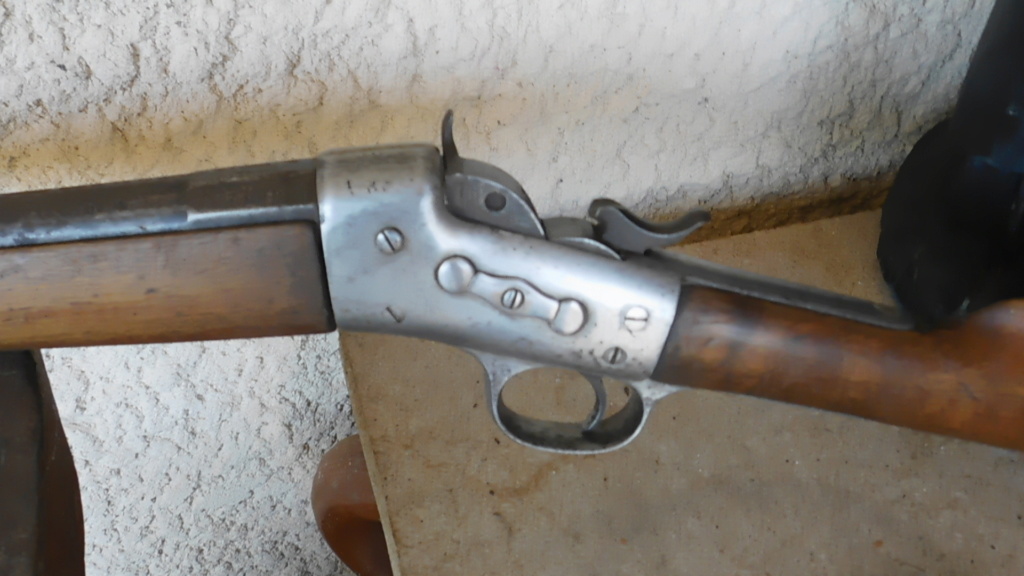

bonjour
depuis peu au ratelier et , acheté pour un rolling block suedois mais je doute
il est en cal 50 les rayres sont visibles mais usées , peu de marquages : un N° derriere le pontet , un "U" sur la grenadiere , rien sous ni sur le canon , hausse à gradins sans indication de distance
je suis sceptique, les critiques seront les bienvennues
depuis peu au ratelier et , acheté pour un rolling block suedois mais je doute
il est en cal 50 les rayres sont visibles mais usées , peu de marquages : un N° derriere le pontet , un "U" sur la grenadiere , rien sous ni sur le canon , hausse à gradins sans indication de distance
je suis sceptique, les critiques seront les bienvennues
marlain- Pilier du forum
- Nombre de messages : 1195
Age : 78
Localisation : Savoie
Date d'inscription : 07/04/2012
Re: rolling block Suedois ?
Ce n'est pas un remington, mais un Whitney Rolling Block deuxième modèle en 50-70.
Félicitation.
Félicitation.
https://www.youtube.com/watch?v=QxIWDmmqZzY
freebird- Pilier du forum
- Nombre de messages : 1765
Age : 56
Localisation : Lot 46
Date d'inscription : 28/12/2013
Re: rolling block Suedois ?
Et c'est une bonne réponse de Freeeeebiiiiird : (je ne connaissais pas ce modèle:)
Un autre récemment en vente :
http://www.armes-de-collection.fr/armes/2-3-255/musket-whitney-rolling-block/1857/
Un autre récemment en vente :
http://www.armes-de-collection.fr/armes/2-3-255/musket-whitney-rolling-block/1857/
Dirty Larry- Pilier du forum
- Nombre de messages : 1068
Age : 45
Date d'inscription : 01/02/2016
Re: rolling block Suedois ?
absolument mon bon freebird ,deux indices ,
le U sur la grenadière indique a coup sur une fabrication Americaine ,l'ouverture du U étant orientée vers la bouche du fusil (on retrouve cette caractéristique sur beaucoup d'armes militaires US de cette époque) .
la plaque d'arrêt des axes sur le boitier whitney est typique et reconnaissable au premier coup d'oeil .
le U sur la grenadière indique a coup sur une fabrication Americaine ,l'ouverture du U étant orientée vers la bouche du fusil (on retrouve cette caractéristique sur beaucoup d'armes militaires US de cette époque) .
la plaque d'arrêt des axes sur le boitier whitney est typique et reconnaissable au premier coup d'oeil .
Invité- Invité
Re: rolling block Suedois ?
vous avez percuté plus vite que votre ombre .......en fouillant sur le forum , j'ai trouve le meme et donc l'identification ....merci à tous
a t'il été reglo dans un quelconque pays ?
a t'il été reglo dans un quelconque pays ?
marlain- Pilier du forum
- Nombre de messages : 1195
Age : 78
Localisation : Savoie
Date d'inscription : 07/04/2012
Re: rolling block Suedois ?
un petit lien sur ce site http://www.militaryrifles.com/mexico/whitney-laidley.html
en vérité ,je n'en sais pas beaucoup plus que toi a ce sujet
en vérité ,je n'en sais pas beaucoup plus que toi a ce sujet
Invité- Invité
Re: rolling block Suedois ?
Le Whitney II, sorti après expiration des brevets du Remington Rolling-Block, en est une simple copie. Mais les pièces ne sont pas interchangeables, sauf le canon semble-t-il (des canons de stock Whitney auraient fini sur des actions Remington).
Selon G. Layman le Whitney II serait plus rare que le Whitney I, car il en a été fabriqué beaucoup moins.
Pour un mécanicien, le Whitney I sera toutefois plus intéressant, car le mécanisme diffère du Remington (pour contourner les brevets, semble-t'il). Sur l'axe AR pivotent 2 pièces juxtaposées, le chien qui ne fait que percuter et un verrou basculant. Sur l'axe AV il y a aussi 2 pièces juxtaposées, le bloc usuel et une came repoussant le verrou (came pourvue d'une oreille de manoeuvre ressemblant à l'oreille des blocs Remington). On peut penser que ce système plus complexe ne donne pas lieu au déverrouillage pouvant survenir sur les Remington, quand une fuite d'amorce repousse le percuteur assez fort pour réarmer le chien...
Les Whitney auraient plutôt été diffusés en Amérique du Sud...
Selon G. Layman le Whitney II serait plus rare que le Whitney I, car il en a été fabriqué beaucoup moins.
Pour un mécanicien, le Whitney I sera toutefois plus intéressant, car le mécanisme diffère du Remington (pour contourner les brevets, semble-t'il). Sur l'axe AR pivotent 2 pièces juxtaposées, le chien qui ne fait que percuter et un verrou basculant. Sur l'axe AV il y a aussi 2 pièces juxtaposées, le bloc usuel et une came repoussant le verrou (came pourvue d'une oreille de manoeuvre ressemblant à l'oreille des blocs Remington). On peut penser que ce système plus complexe ne donne pas lieu au déverrouillage pouvant survenir sur les Remington, quand une fuite d'amorce repousse le percuteur assez fort pour réarmer le chien...
Les Whitney auraient plutôt été diffusés en Amérique du Sud...
Re: rolling block Suedois ?
les preuves ...!veflat a écrit:absolument mon bon freebird ,deux indices ,
le U sur la grenadière indique a coup sur une fabrication Americaine ,l'ouverture du U étant orientée vers la bouche du fusil (on retrouve cette caractéristique sur beaucoup d'armes militaires US de cette époque) .
la plaque d'arrêt des axes sur le boitier whitney est typique et reconnaissable au premier coup d'oeil .
marlain- Pilier du forum
- Nombre de messages : 1195
Age : 78
Localisation : Savoie
Date d'inscription : 07/04/2012
Re: rolling block Suedois ?
c'est quoi ?
un nagant qui a subit un bombardement cosmique ?
un nagant qui a subit un bombardement cosmique ?
Invité- Invité
Re: rolling block Suedois ?
différence entre rolling block et whitney
marlain- Pilier du forum
- Nombre de messages : 1195
Age : 78
Localisation : Savoie
Date d'inscription : 07/04/2012
Re: rolling block Suedois ?
oui , mais celui de la photo du bas , c'est pas un remington , c'est une production nagant a Liege .
Invité- Invité
Re: rolling block Suedois ?
au temps pour moi ....je croyais avoir mis les photos du bon....désolé
marlain- Pilier du forum
- Nombre de messages : 1195
Age : 78
Localisation : Savoie
Date d'inscription : 07/04/2012
Re: rolling block Suedois ?
pas de soucis ,c'est un plaisir pour moi.
tu en as beaucoup comme ça ?
tu en as beaucoup comme ça ?
Invité- Invité
Re: rolling block Suedois ?
Autre différence, au tonnerre les canons Whitney sont ronds, tandis que les canons Remington ont deux méplats latéraux. Les Nagant pontificaux sont ronds dessous et polygonaux dessus...
Le second a peut-être effectivement été un Nagant, mais il a bien reçu ! Il est devenu rond comme un Conroy...marlain a écrit:... les preuves ...!
Dernière édition par Verchère le Ven 12 Oct 2018, 04:12, édité 1 fois
marlain- Pilier du forum
- Nombre de messages : 1195
Age : 78
Localisation : Savoie
Date d'inscription : 07/04/2012
Rep
Comme l'arme les mules ont du vécu
labrocante37- Pilier du forum
- Nombre de messages : 2240
Age : 73
Date d'inscription : 06/12/2010
Re: rolling block Suedois ?
Si c'est bien le cas ça rassure .Verchère a écrit:Le Whitney II, sorti après expiration des brevets du Remington Rolling-Block, en est une simple copie. Mais les pièces ne sont pas interchangeables, sauf le canon semble-t-il (des canons de stock Whitney auraient fini sur des actions Remington).
Selon G. Layman le Whitney II serait plus rare que le Whitney I, car il en a été fabriqué beaucoup moins.
Pour un mécanicien, le Whitney I sera toutefois plus intéressant, car le mécanisme diffère du Remington (pour contourner les brevets, semble-t'il). Sur l'axe AR pivotent 2 pièces juxtaposées, le chien qui ne fait que percuter et un verrou basculant. Sur l'axe AV il y a aussi 2 pièces juxtaposées, le bloc usuel et une came repoussant le verrou (came pourvue d'une oreille de manoeuvre ressemblant à l'oreille des blocs Remington). On peut penser que ce système plus complexe ne donne pas lieu au déverrouillage pouvant survenir sur les Remington, quand une fuite d'amorce repousse le percuteur assez fort pour réarmer le chien...
Les Whitney auraient plutôt été diffusés en Amérique du Sud...
On a un éclaté quelque part pour en voir les détails ?
deGuers- Pilier du forum
- Nombre de messages : 4592
Age : 71
Localisation : sous les tropiques ...
Date d'inscription : 23/12/2010
Re: rolling block Suedois ?
comme le proprio .....!labrocante37 a écrit: Comme l'arme les mules ont du vécu
marlain- Pilier du forum
- Nombre de messages : 1195
Age : 78
Localisation : Savoie
Date d'inscription : 07/04/2012
Re: rolling block Suedois ?
La dernière photo est déjà plus Remington...
On y voit le méplat latéral du tonnerre, et on n'y voit pas la 4e vis du Nagant : chez Remington c'est un rivet, rendu quasi-invisible par le polissage. Alors que chez Nagant c'est une vis de tête analogue aux 2 vis du pontet ; mais elle n'est pas prévue pour être démontée, alors faut pas toucher (elle est un peu matée de l'autre côté, et en acier très dur, alors sous l'effort la tête se fend aisément).
Les deux ressauts de chaque côté de l'écrou de culasse, chez Remington ça a varié (il n'y en a normalement pas sur les boîtiers pour conversion de fusils-bouche cal .58, ni sur les boîtiers plus modernes pour PSF) ; l'absence de ressauts indique généralement un filetage de canon plus gros.
Incident dont on parle, mais qui ne devait pas être fréquent...
Tu ne crains sans doute rien avec ton Rolling-Block suédois transformé 8 mm PSF, car le nouveau bloc suédois est spécifique de cette transformation, et le logement de percuteur peut dégazer. Certaines séries de Remington pour PN (milice de New-York ??) ont un dispositif mécanique de retrait du percuteur, qui permet sans doute aussi le dégazage... Honnêtement, je n'ai manipulé aucun de ces modèles, alors je ne cause que d'après photos...
Pour le détail du Whitney I, je n'ose pirater le bouquin de Layman qui donne page 32 le dessin du brevet Laidley-Emery de 1865 ; dessin qui comme la plupart des vieux dessins de brevet est quasi-incompréhensible, et ne s'éclaire que par la photo placée à côté (un bloc type I fermé, vu du dessus).
Mais si un administrateur me dit << pour un "court extrait à des fins d' illustration", c'est OK >>, alors je ferai...
Pas non plus eu l'occasion de manipuler un Whitney I, qui ne semble pas courant chez nous ; je crois que même le fameux NATO n'en a pas, c'est tout dire !
On y voit le méplat latéral du tonnerre, et on n'y voit pas la 4e vis du Nagant : chez Remington c'est un rivet, rendu quasi-invisible par le polissage. Alors que chez Nagant c'est une vis de tête analogue aux 2 vis du pontet ; mais elle n'est pas prévue pour être démontée, alors faut pas toucher (elle est un peu matée de l'autre côté, et en acier très dur, alors sous l'effort la tête se fend aisément).
Les deux ressauts de chaque côté de l'écrou de culasse, chez Remington ça a varié (il n'y en a normalement pas sur les boîtiers pour conversion de fusils-bouche cal .58, ni sur les boîtiers plus modernes pour PSF) ; l'absence de ressauts indique généralement un filetage de canon plus gros.
Pas compris... Le risque d'ouverture intempestive en cas de fuite d'amorce ?deGuers a écrit:Si c'est bien le cas ça rassure .
On a un éclaté quelque part pour en voir les détails ?
Incident dont on parle, mais qui ne devait pas être fréquent...
Tu ne crains sans doute rien avec ton Rolling-Block suédois transformé 8 mm PSF, car le nouveau bloc suédois est spécifique de cette transformation, et le logement de percuteur peut dégazer. Certaines séries de Remington pour PN (milice de New-York ??) ont un dispositif mécanique de retrait du percuteur, qui permet sans doute aussi le dégazage... Honnêtement, je n'ai manipulé aucun de ces modèles, alors je ne cause que d'après photos...
Pour le détail du Whitney I, je n'ose pirater le bouquin de Layman qui donne page 32 le dessin du brevet Laidley-Emery de 1865 ; dessin qui comme la plupart des vieux dessins de brevet est quasi-incompréhensible, et ne s'éclaire que par la photo placée à côté (un bloc type I fermé, vu du dessus).
Mais si un administrateur me dit << pour un "court extrait à des fins d' illustration", c'est OK >>, alors je ferai...
Pas non plus eu l'occasion de manipuler un Whitney I, qui ne semble pas courant chez nous ; je crois que même le fameux NATO n'en a pas, c'est tout dire !
Re: rolling block Suedois ?
pour en savoir plus sur Theodor Laidley et ses brevets ,je vous met ce lien
http://www.american-firearms.com/
ce site est a mettre dans vos favoris car c'est un outil très utile.
une fois sur la page de garde ,a droite on clique sur les armes pré 1900
ensuite on fait défiler le bandeau ( y a du choix ! )a droite jusqu'au L comme Laidley Theodor
tout les brevets de l'intéressé apparaissent , on choisi le numéro de brevet 54,743 et la date May 15, 1866
et on clique sur le brevet en deux pages et le dessin
http://www.american-firearms.com/
ce site est a mettre dans vos favoris car c'est un outil très utile.
une fois sur la page de garde ,a droite on clique sur les armes pré 1900
ensuite on fait défiler le bandeau ( y a du choix ! )a droite jusqu'au L comme Laidley Theodor
tout les brevets de l'intéressé apparaissent , on choisi le numéro de brevet 54,743 et la date May 15, 1866
et on clique sur le brevet en deux pages et le dessin
Invité- Invité
Re: rolling block Suedois ?
la derniere que j'ai mise , c'est un remington , en 43 égyptien ,il reste un peu de marquage sur la queue de boitierVerchère a écrit:La dernière photo est déjà plus Remington...
O
marlain- Pilier du forum
- Nombre de messages : 1195
Age : 78
Localisation : Savoie
Date d'inscription : 07/04/2012
Re: rolling block Suedois ?
Bonjour à chacun
D’abord un petit mot pour me présenter, je ne sais pas si c’est le bon endroit....
Je suis médecin de campagne depuis plus de 30 ans j’ai une autre passion que de piquer les fesses des gens: collectionner quelyarmes de la belle époque
Au début par manque de connaissance et de moyens j’ai accumulé les répliques mais j’ai maintenant quelques jolis échantillons d’armes du XIX eme...
Ma dernière acquisition est un rolling block suisse marqué cl wagner à Berne
Il est à percussion annulaire
Très bel état d’oriciné, la planchette de hausse provient d’un modèle suédois et convient parfaitement
Avec toute votre science et votre gentillesse pouvez vous me dire de quelle période est cette arme et quel était son usage ? ( il n’y a pas de bisons en suisse...)
Un immense merci de m’accueillir
Quilio
Édité , également en présentation......soit le Bienvenue !!...Joselito
D’abord un petit mot pour me présenter, je ne sais pas si c’est le bon endroit....
Je suis médecin de campagne depuis plus de 30 ans j’ai une autre passion que de piquer les fesses des gens: collectionner quelyarmes de la belle époque
Au début par manque de connaissance et de moyens j’ai accumulé les répliques mais j’ai maintenant quelques jolis échantillons d’armes du XIX eme...
Ma dernière acquisition est un rolling block suisse marqué cl wagner à Berne
Il est à percussion annulaire
Très bel état d’oriciné, la planchette de hausse provient d’un modèle suédois et convient parfaitement
Avec toute votre science et votre gentillesse pouvez vous me dire de quelle période est cette arme et quel était son usage ? ( il n’y a pas de bisons en suisse...)
Un immense merci de m’accueillir
Quilio
Édité , également en présentation......soit le Bienvenue !!...Joselito
Quilio- Membre
- Nombre de messages : 13
Age : 64
Date d'inscription : 01/02/2019
Re: rolling block Suedois ?
Bonjour à chacun
D’abord un petit mot pour me présenter, je ne sais pas si c’est le bon endroit....
...
Plutôt là : Présentation (indispensable)
(après avoir lu ça: La charte et les valeurs du forum)
Pâtre- Pilier du forum
- Nombre de messages : 7507
Age : 53
Localisation : Besançon (25)
Date d'inscription : 20/11/2013
Re: rolling block Suedois ?
L'allure est très Remington, mais la vis transversale à l'arrière-haut du boîtier (sous l'arrière du chien), il me semble que sur les Remington c'est généralement un rivet (sur le RB Nagant c'est une vis).
Il y a des marquages ?
Il y a des marquages ?
Re: rolling block Suedois ?
bonjour quilio , soit le bienvenu sur ce forum.
c'est en effet un très bel exemplaire de rolling block que tu nous présente ici.
en connais tu le calibre ?
la percussion annulaire et son origine laissent a penser que c'est un 10,4x38r vetterli.
ce n'est en tout cas certainement pas un rolling block d'origine nordique , mais de fabrication Suisse ou Belge ou ,un boitier remington repris par l'armurier ,les marquages éventuels nous le dirons.
(notez la lettre B sur le boitier ,typique des RB de la défense nationale en 43 égyptien , ce qui laisserai a penser qu'il s'agit la d'un des nombreux fusils abandonnés par l'armée de Bourbaki et modifiés a l'envie par la suite pour en faire des armes de tir par les nombreux armuriers locaux)
pour la hausse a l'origine elle devait très certainement ressembler a ça
son usage est certainement le tir sportif ,sport ô combien prisé chez les helvètes.
(on attends avec impatience d'autres photos de tout les marquages et poinçons que tu pourras trouver sur cet objet)
il y a eu sur ce forum pas mal déjà de post sur ce sujet et si tu recherches tu trouveras des réponses .
en voici un par exemple sur le lien suivant https://www.tircollection.com/t35817-remington-rolling-block-suisse
c'est en effet un très bel exemplaire de rolling block que tu nous présente ici.
en connais tu le calibre ?
la percussion annulaire et son origine laissent a penser que c'est un 10,4x38r vetterli.
ce n'est en tout cas certainement pas un rolling block d'origine nordique , mais de fabrication Suisse ou Belge ou ,un boitier remington repris par l'armurier ,les marquages éventuels nous le dirons.
(notez la lettre B sur le boitier ,typique des RB de la défense nationale en 43 égyptien , ce qui laisserai a penser qu'il s'agit la d'un des nombreux fusils abandonnés par l'armée de Bourbaki et modifiés a l'envie par la suite pour en faire des armes de tir par les nombreux armuriers locaux)
pour la hausse a l'origine elle devait très certainement ressembler a ça
son usage est certainement le tir sportif ,sport ô combien prisé chez les helvètes.
(on attends avec impatience d'autres photos de tout les marquages et poinçons que tu pourras trouver sur cet objet)
il y a eu sur ce forum pas mal déjà de post sur ce sujet et si tu recherches tu trouveras des réponses .
en voici un par exemple sur le lien suivant https://www.tircollection.com/t35817-remington-rolling-block-suisse
Invité- Invité
