Carabine BERTHIER Mle 1890 ex-gendarmerie
Ex-gendarmerie parce-que l'objet a subi une bonne partie des modifications réglementaires et a sans doute changé d'affectation au cours de sa carrière...

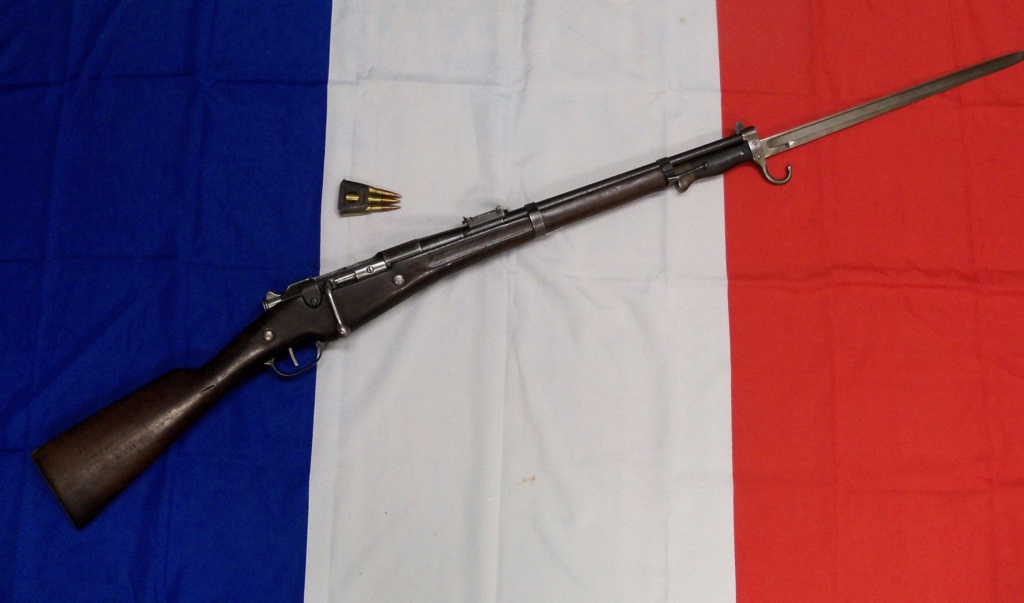

![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9130](https://i.servimg.com/u/f38/19/56/88/14/100_9130.jpg)

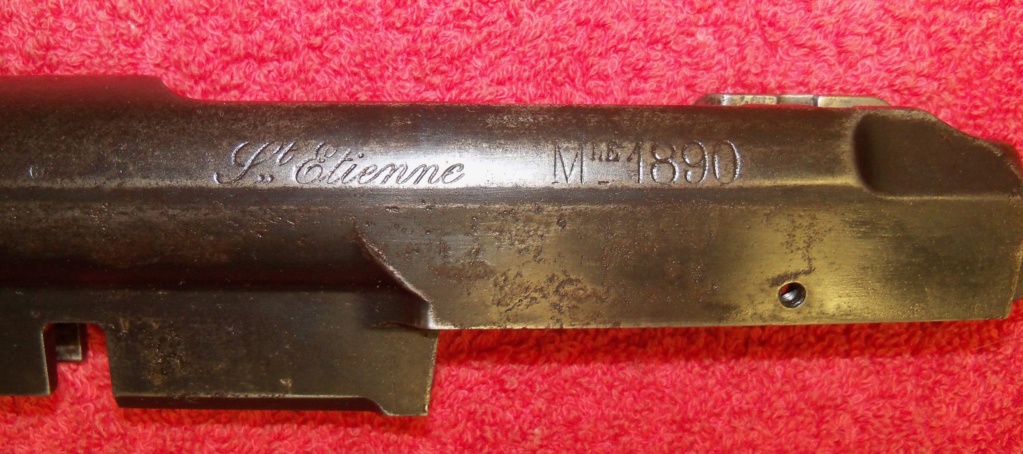

![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9142](https://i.servimg.com/u/f38/19/56/88/14/100_9142.jpg)
A priori, vu le numéro de série il pouvait s'agir à l'origine d'une carabine de gendarmerie ou d'une carabine de cavalerie:
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9132](https://i.servimg.com/u/f38/19/56/88/14/100_9132.jpg)
Mais la date de fabrication du canon "1892" confirme plutôt une carabine de gendarmerie.
(une carabine de cavalerie portant le même numéro devrait avoir un canon de 1891, voire fin 1890)![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9134](https://i.servimg.com/u/f38/19/56/88/14/100_9134.jpg)
Celui-ci a été éprouvé en mars:
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9131](https://i.servimg.com/u/f38/19/56/88/14/100_9131.jpg)
En revanche, cette arme n'a plus sa crosse d'origine puisque celle-ci est "à barrette" et bien que le numéro de série soit conforme.
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9135](https://i.servimg.com/u/f38/19/56/88/14/100_9135.jpg)
Cette crosse de remplacement ne porte de ce fait aucun macaron.

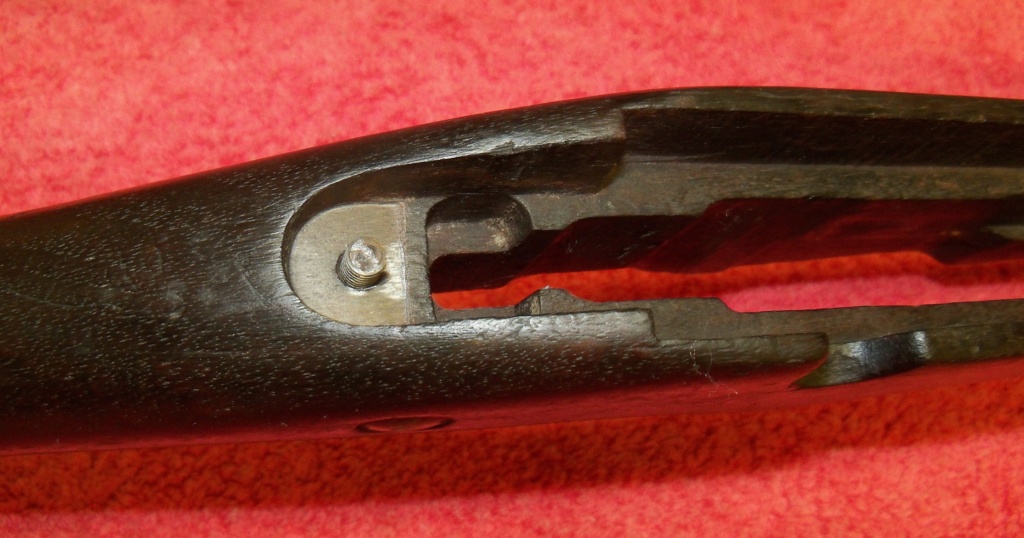

On distingue le logement du talon de recul:
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9136](https://i.servimg.com/u/f38/19/56/88/14/100_9136.jpg)
Alors que le boîtier 1890 n'en comporte pas:
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9138](https://i.servimg.com/u/f38/19/56/88/14/100_9138.jpg)
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9137](https://i.servimg.com/u/f38/19/56/88/14/100_9137.jpg)

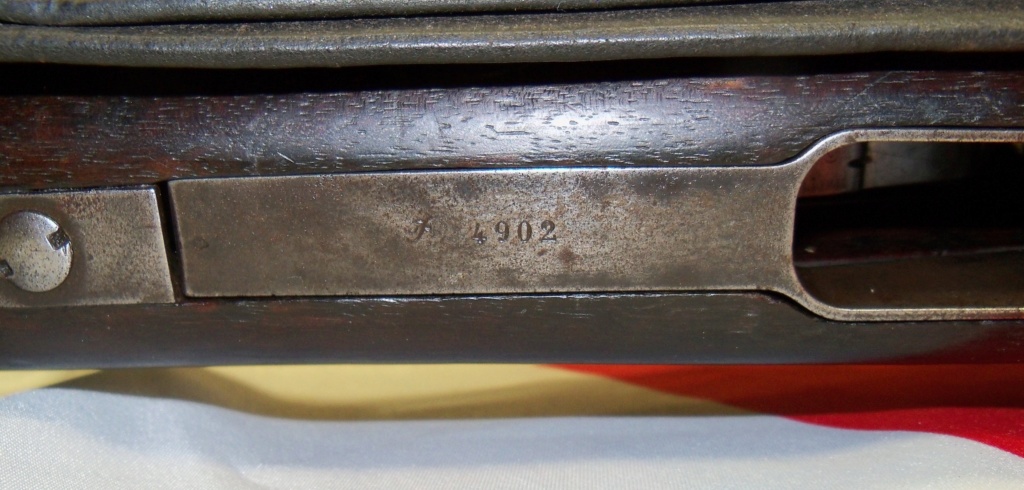

![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9140](https://i.servimg.com/u/f38/19/56/88/14/100_9140.jpg)
Le bronzage est très estompé par endroits, mais cela apporte un cachet "usagé"...

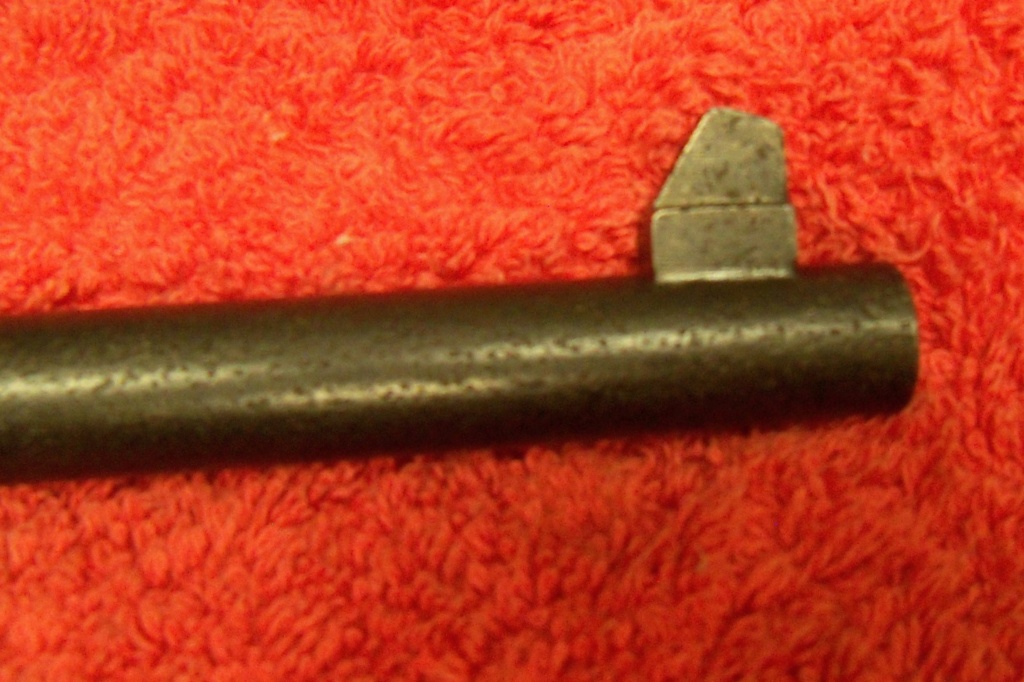

Les organes de visée sont du dernier type et le tonnerre porte le "N" de la modification de 1932:
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9139](https://i.servimg.com/u/f38/19/56/88/14/100_9139.jpg)

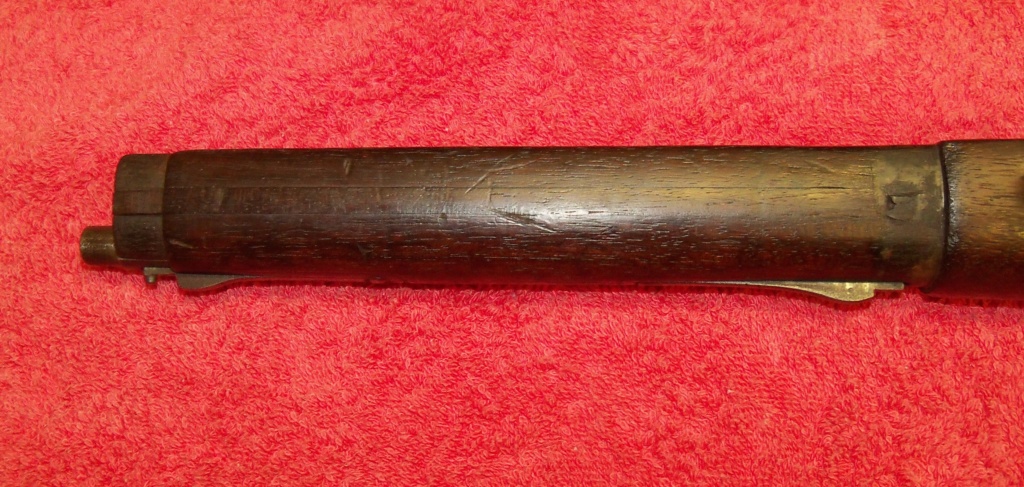

Le logement de baguette a été enturé:
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9141](https://i.servimg.com/u/f38/19/56/88/14/100_9141.jpg)
Le bouchon de culasse porte un "A" signifiant qu'il s'agit d'une pièce de réparation appairée avec un percuteur muni d'encoches "hors cotes". (déjà présenté dans un autre post):![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_8512](https://i.servimg.com/u/f38/19/56/88/14/100_8512.jpg)
Au final, cette ex-carabine de gendarmerie a donc subi les affres de l'évolution des armes de ce système à l'exception de l'installation du talon de recul et de la modification 5 coups du boîtier.
...mais même "modifiée", elle fait indéniablement partie des 2x20000 carabines de gendarmerie fabriquées en 1892.
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9130](https://i.servimg.com/u/f38/19/56/88/14/100_9130.jpg)
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9142](https://i.servimg.com/u/f38/19/56/88/14/100_9142.jpg)
A priori, vu le numéro de série il pouvait s'agir à l'origine d'une carabine de gendarmerie ou d'une carabine de cavalerie:
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9132](https://i.servimg.com/u/f38/19/56/88/14/100_9132.jpg)
Mais la date de fabrication du canon "1892" confirme plutôt une carabine de gendarmerie.
(une carabine de cavalerie portant le même numéro devrait avoir un canon de 1891, voire fin 1890)

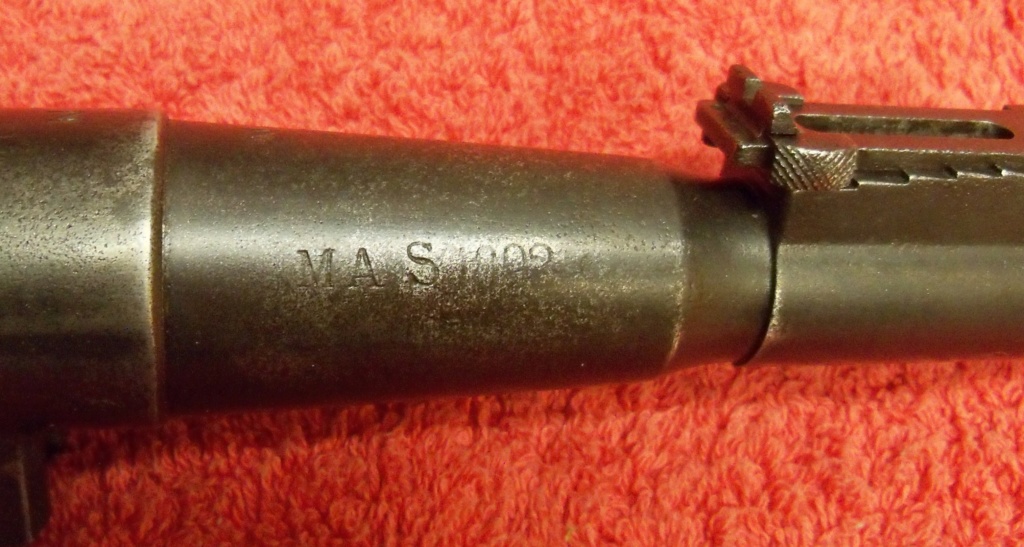

![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9134](https://i.servimg.com/u/f38/19/56/88/14/100_9134.jpg)
Celui-ci a été éprouvé en mars:
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9131](https://i.servimg.com/u/f38/19/56/88/14/100_9131.jpg)
En revanche, cette arme n'a plus sa crosse d'origine puisque celle-ci est "à barrette" et bien que le numéro de série soit conforme.
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9135](https://i.servimg.com/u/f38/19/56/88/14/100_9135.jpg)
Cette crosse de remplacement ne porte de ce fait aucun macaron.
On distingue le logement du talon de recul:
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9136](https://i.servimg.com/u/f38/19/56/88/14/100_9136.jpg)
Alors que le boîtier 1890 n'en comporte pas:
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9138](https://i.servimg.com/u/f38/19/56/88/14/100_9138.jpg)
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9137](https://i.servimg.com/u/f38/19/56/88/14/100_9137.jpg)
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9140](https://i.servimg.com/u/f38/19/56/88/14/100_9140.jpg)
Le bronzage est très estompé par endroits, mais cela apporte un cachet "usagé"...
Les organes de visée sont du dernier type et le tonnerre porte le "N" de la modification de 1932:
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9139](https://i.servimg.com/u/f38/19/56/88/14/100_9139.jpg)
Le logement de baguette a été enturé:
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_9141](https://i.servimg.com/u/f38/19/56/88/14/100_9141.jpg)
Le bouchon de culasse porte un "A" signifiant qu'il s'agit d'une pièce de réparation appairée avec un percuteur muni d'encoches "hors cotes". (déjà présenté dans un autre post):
![Carabine BERTHIER Mle 1890 ex-gendarmerie 100_8512](https://i.servimg.com/u/f38/19/56/88/14/100_8512.jpg)
Au final, cette ex-carabine de gendarmerie a donc subi les affres de l'évolution des armes de ce système à l'exception de l'installation du talon de recul et de la modification 5 coups du boîtier.
...mais même "modifiée", elle fait indéniablement partie des 2x20000 carabines de gendarmerie fabriquées en 1892.
FUEGO- Pilier du forum
- Nombre de messages : 2200
Age : 60
Localisation : Bas-Rhin
Date d'inscription : 27/01/2014
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
Petite question, comme je peux comparer avec mon mousqueton ex-gendarmerie: pourquoi le 0 n'a t il pas été re-frappé d'un 2?
Caym- Pilier du forum
- Nombre de messages : 2337
Age : 39
Localisation : Au phare ouest
Date d'inscription : 14/09/2017
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
Magnifique, Fuego, tu me comble en nous montrant ça ![Carabine BERTHIER Mle 1890 ex-gendarmerie 732574](/users/2915/75/04/29/smiles/732574.gif)
![Carabine BERTHIER Mle 1890 ex-gendarmerie 732574](/users/2915/75/04/29/smiles/732574.gif)
Lurtz- Pilier du forum
- Nombre de messages : 1125
Age : 47
Localisation : Duché de Savoie
Date d'inscription : 15/04/2017
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
Caym a écrit:Petite question, comme je peux comparer avec mon mousqueton ex-gendarmerie: pourquoi le 0 n'a t il pas été re-frappé d'un 2?
L'arme présentée par Fuego est une carabine de Gendarmerie dont on a changé la crosse à battant par une crosse à barrette, plus quelques autres détails (guidon, chambre...). C'est pour ça qu'il parle d'Ex-Gendarmerie, elle n'a plus les caractéristiques exactes d'une carabine de Gendarmerie à sa sortie.
Ce que tu sembles décrire est un mousqueton 1892 du début de production fait à partir d'une carabine de Gendarmerie produite en trop. Il semblerait qu'à l'époque ils accordaient de l'importance à distinguer les deux modèles, pourtant d'apparence identique, peut-être justement à cause de cette identité d'apparence. D'où la modification du "0" en "2".
Par la suite, cela n'a plus eu la même importance et on se fichait visiblement du marquage sur le boîtier de culasse.
En particulier, au tout début de la guerre de 1914, peu ou prou en septembre, des mousquetons Mle 1892 ont été produits avec des boîtiers marqués Mle 1890 et non retouchés, de même que dans le courant du conflit, on a fait usage sur les mousquetons fabriqués de boîtiers marqués 1907-15 ou M16 sur des armes trois coups.
Les particularismes en armes à feu des cavaliers ayant disparu au cours du conflit (suppression de la cuirasse, nécessité de la baïonnette), on a converti massivement leurs armes en mousquetons, sans retoucher les marquages de boîtier. A l'époque, on ne distinguait que deux types de mousquetons : si c'est trois coups, c'est un Mle 1892, si c'est cinq coups, c'est un M16 ou un Mle (sic) 1916.
Et pareil pour les réparations, on semble se moquer, au moins dans un premier temps, de ce qui est marqué sur le boîtier de culasse d'un mousqueton pour le réparer.
Bon, évidemment, du coup, on peut se retrouver avec des armes aux mêmes numéros de série et aux marquages identiques. On ne va commencer à s'en préoccuper qu'au milieu des années 30 et uniquement pour les armes à cinq coups. A cette époque, on tente, au besoin en remarquant les boîtiers de culasse quand les mousquetons passent pour de grandes réparations en manufactures, de faire coïncider 5 coups et marquage M16. Et là on écrit enfin noir sur blanc que, parce que plusieurs armes à l'apparence/appellation identiques peuvent avoir le même numéro de série, on avait potentiellement un problème.
Invité- Invité
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
...sublime récapitulation: comme d'hab Arnaud !
Le mousqueton de Caym est assez passionnant car il n'est pas certain que toutes les carabines de gendarmerie Mle 1890 refrappées du "2" laissent entrevoir le fantôme du zéro qui s'y trouvait à l'origine:
: celui de Caym
![Carabine BERTHIER Mle 1890 ex-gendarmerie Mle_1810](https://i.servimg.com/u/f38/19/56/88/14/mle_1810.jpg)
:le mien, bien plus amoché malheureusement.
...je me demande encore comment ils ont fait pour effacer le 0 sans que l'enlèvement de matière ne laisse un creusement perceptible ! (mais on en a déjà abondamment parlé dans un autre post)
Le mousqueton de Caym est assez passionnant car il n'est pas certain que toutes les carabines de gendarmerie Mle 1890 refrappées du "2" laissent entrevoir le fantôme du zéro qui s'y trouvait à l'origine:
![Carabine BERTHIER Mle 1890 ex-gendarmerie Berthi10](https://i.servimg.com/u/f38/19/56/88/14/berthi10.jpg)
![Carabine BERTHIER Mle 1890 ex-gendarmerie Mle_1810](https://i.servimg.com/u/f38/19/56/88/14/mle_1810.jpg)
:le mien, bien plus amoché malheureusement.
...je me demande encore comment ils ont fait pour effacer le 0 sans que l'enlèvement de matière ne laisse un creusement perceptible ! (mais on en a déjà abondamment parlé dans un autre post)
FUEGO- Pilier du forum
- Nombre de messages : 2200
Age : 60
Localisation : Bas-Rhin
Date d'inscription : 27/01/2014
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
Ha, ha !Lurtz a écrit:Magnifique, Fuego, tu me comble en nous montrant ça
Jérôme, si tu es sage je t'en montrerai d'autres !
![lol1](/users/2915/75/04/29/smiles/356276.gif)
FUEGO- Pilier du forum
- Nombre de messages : 2200
Age : 60
Localisation : Bas-Rhin
Date d'inscription : 27/01/2014
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
Je piaffe d'impatience :riding:
Lurtz- Pilier du forum
- Nombre de messages : 1125
Age : 47
Localisation : Duché de Savoie
Date d'inscription : 15/04/2017
Caym- Pilier du forum
- Nombre de messages : 2337
Age : 39
Localisation : Au phare ouest
Date d'inscription : 14/09/2017
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
...elle est parfaite !
FUEGO- Pilier du forum
- Nombre de messages : 2200
Age : 60
Localisation : Bas-Rhin
Date d'inscription : 27/01/2014
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
Boîtiers déjà marqués 1890, le 0 meulé et un 2 poinçonné à la place ?
Ou boîtiers marqués 189 avec une molette 1890 où le 0 a été meulé et complément manuel du 2, en attendant d'avoir reçu la nouvelle molette 1892 ?
Honnêtement, je ne me souviens plus si on avait trouvé le fin mot de l'histoire...
Ou boîtiers marqués 189 avec une molette 1890 où le 0 a été meulé et complément manuel du 2, en attendant d'avoir reçu la nouvelle molette 1892 ?
Honnêtement, je ne me souviens plus si on avait trouvé le fin mot de l'histoire...
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
On sait que pour certaines de ces armes, elles avaient déjà quitté la manufacture comme carabines de Gendarmerie, avaient été rattrapées, et étaient retournées en Manufacture pour être transformées en mousquetons d'artillerie 1892. Pour celles-là, il est certain qu'elles étaient marquées 1890 au départ. D'autres étaient encore en manufacture mais déjà terminées comme carabines de Gendarmerie. Là aussi, nécessité de les modifier. Outre le fait que je ne pense pas que le marquage de boîtier était fait à la fin, quand il suffit de changer la baïonnette et puisque ces armes, on le sait, ont gardé leur numérotation d'origine, je ne vois guère que le remarquage du boîtier qui nécessite un travail en manufacture, tout au moins pour celles des numéros de série signalés par Conservateur.
Invité- Invité
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
...je ne crois pas que nous ayons trouvé le fin mot de l'histoire.Verchère a écrit:Boîtiers déjà marqués 1890, le 0 meulé et un 2 poinçonné à la place ?
Ou boîtiers marqués 189 avec une molette 1890 où le 0 a été meulé et complément manuel du 2, en attendant d'avoir reçu la nouvelle molette 1892 ?
Honnêtement, je ne me souviens plus si on avait trouvé le fin mot de l'histoire...
D'un point de vue technique, vu que le boitier ne présente aucun creusement, l'hypothèse de la molette dont ont aurait meulé le 2 est vraiment la plus séduisante.
Mais d'un point de vue chronologie des événements c'est pourtant la plus improbable puisque l'affectation de ces carabines a changé après qu'elles eussent été fabriquées.
FUEGO- Pilier du forum
- Nombre de messages : 2200
Age : 60
Localisation : Bas-Rhin
Date d'inscription : 27/01/2014
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
Arnaud, veux-tu parler des armes matriculées A 20001 à A 36640 ?Alamas a écrit:...tout au moins pour celles des numéros de série signalés par Conservateur.
Ou s'agit-il d'une série plus restreinte comprise à l'intérieur de cette fourchette ?
FUEGO- Pilier du forum
- Nombre de messages : 2200
Age : 60
Localisation : Bas-Rhin
Date d'inscription : 27/01/2014
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
Meulage il y a du y avoir, le bord droit du neuf est moins saillant et profond que sont opposé, ainsi que les autres chiffres, c'est super bien fait, on y vois que du feu.
Il faudrait pouvoir mesurer la profondeur du marquage sur un boitier non retouché, de là on pourrait voir qu'ils ont descendu l'épaisseur de toute les lettres en diagonale vers le 0 sur toute la longueur jusqu'au bord arrière du boitier, je ne vois que ça comme solution.
Il faudrait pouvoir mesurer la profondeur du marquage sur un boitier non retouché, de là on pourrait voir qu'ils ont descendu l'épaisseur de toute les lettres en diagonale vers le 0 sur toute la longueur jusqu'au bord arrière du boitier, je ne vois que ça comme solution.
Lurtz- Pilier du forum
- Nombre de messages : 1125
Age : 47
Localisation : Duché de Savoie
Date d'inscription : 15/04/2017
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
...c'est dingue, parce que sur ma "ferraille", même en plaçant un réglet en longitudinal, ça ne saute pas aux yeux: on a vraiment pas l'impression que de la matière a été enlevée.
FUEGO- Pilier du forum
- Nombre de messages : 2200
Age : 60
Localisation : Bas-Rhin
Date d'inscription : 27/01/2014
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
FUEGO a écrit:...c'est dingue, parce que sur ma "ferraille", même en plaçant un réglet en longitudinal, ça ne saute pas aux yeux: on a vraiment pas l'impression que de la matière a été enlevée.
Eh, les anciens savaient faire.
Quand je repense a mon grand pere armurier qui trempait ses ressorts a l'oeil et tombait quasi toujours pile sur le bon tarage...
Invité- Invité
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
FUEGO a écrit:...c'est dingue, parce que sur ma "ferraille", même en plaçant un réglet en longitudinal, ça ne saute pas aux yeux: on a vraiment pas l'impression que de la matière a été enlevée.
Ca été fait dans le sens de la longueur et avec une cale pour finir le travail, si ça avait été fait avec une meule et perpendiculairement on verrait des vagues (creux bosses etc..) sur le boitier et ça serait treees moche et indigne du savoir faire de nos manufactures.
Donc pour résumer, ils sont partit de l’arrière du boitier en le diminuant d’épaisseur du boitier pour effacer au maximum le 0 sans trop toucher au 9.
Lurtz- Pilier du forum
- Nombre de messages : 1125
Age : 47
Localisation : Duché de Savoie
Date d'inscription : 15/04/2017
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
[quote="Vincent K"][quote="FUEGO"]...c'est dingue, parce que sur ma "ferraille", même en plaçant un réglet en longitudinal, ça ne saute pas aux yeux: on a vraiment pas l'impression que de la matière a été enlevée.[/quote]
Eh, les anciens savaient faire.
Quand je repense a mon grand pere armurier qui trempait ses ressorts a l'oeil et tombait quasi toujours pile sur le bon tarage...[/quote]
ça s'appelle avoir de l'expérience et de nombreuses heures d'apprentissage
Eh, les anciens savaient faire.
Quand je repense a mon grand pere armurier qui trempait ses ressorts a l'oeil et tombait quasi toujours pile sur le bon tarage...[/quote]
ça s'appelle avoir de l'expérience et de nombreuses heures d'apprentissage
vivent les arquebusiers normands
Du fait de leur seule existence les armes détenues par la population sont une garantie pour notre Liberté
Charles de GAULLE
![Carabine BERTHIER Mle 1890 ex-gendarmerie 28tkoz9](https://2img.net/h/oi54.tinypic.com/28tkoz9.gif)
JLH4590- Pilier du forum
- Nombre de messages : 1768
Age : 76
Localisation : ouest
Date d'inscription : 31/12/2008
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
FUEGO a écrit:Arnaud, veux-tu parler des armes matriculées A 20001 à A 36640 ?Alamas a écrit:...tout au moins pour celles des numéros de série signalés par Conservateur.
Ou s'agit-il d'une série plus restreinte comprise à l'intérieur de cette fourchette ?
D'après les écrits de Conservateur sur ce site, F 20001 - F 30839.
42 carabines de Gendarmerie rappelées ont un numéro de série supérieur non précisé. A l'époque, Conservateur se demandait si cela signifiait que 30881 avaient été produites. Plus probablement, cela résulte de numéros sautés ou d'armes numérotées et définitivement rejetées.
Invité- Invité
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
Hééé! Très plausible...Lurtz a écrit:FUEGO a écrit:...c'est dingue, parce que sur ma "ferraille", même en plaçant un réglet en longitudinal, ça ne saute pas aux yeux: on a vraiment pas l'impression que de la matière a été enlevée.
Ca été fait dans le sens de la longueur et avec une cale pour finir le travail, si ça avait été fait avec une meule et perpendiculairement on verrait des vagues (creux bosses etc..) sur le boitier et ça serait treees moche et indigne du savoir faire de nos manufactures.
Donc pour résumer, ils sont partit de l’arrière du boitier en le diminuant d’épaisseur du boitier pour effacer au maximum le 0 sans trop toucher au 9.
...je me demande ce qu'il utilisaient comme machine ou comme outil pour réaliser ce travail?
FUEGO- Pilier du forum
- Nombre de messages : 2200
Age : 60
Localisation : Bas-Rhin
Date d'inscription : 27/01/2014
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
Dans la mesure où les carabine de gendarmerie Mle 1890 n'ont été produites qu'à 40000 exemplaires (20000 pour la MAc et 20000 pour la MAS), il s'agit d'une arme relativement rare à la base.famas44 a écrit:Sont-ils difficiles à trouver en France?
Si l'on ajoute à cet état de fait que nombre de ces armes ont été modifiés ultérieurement (visée à guidon large, crosse à barrette, obturation du canal de baguette, modification 32N, voire modification 16 (chargeur 5 coups), on peut considérer qu'un carabine de gendarmerie dans son état originel est effectivement une rareté...
...difficile à trouver quel que soit l'endroit au monde où l'on se trouve !
...et je ne parle pas des armes détruites lors des 2 guerres mondiales et autres conflits coloniaux voire plus tard sous les pilons !
FUEGO- Pilier du forum
- Nombre de messages : 2200
Age : 60
Localisation : Bas-Rhin
Date d'inscription : 27/01/2014
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
OK ! Le chiffre de 36640 carabines de gendarmerie produites en septembre 1893 vient du Lombard et concerne la MAC et les numéros de série cités par Conservateur F20001 à F30839 (voire F30881) concernent la MAS...Alamas a écrit:FUEGO a écrit:Arnaud, veux-tu parler des armes matriculées A 20001 à A 36640 ?Alamas a écrit:...tout au moins pour celles des numéros de série signalés par Conservateur.
Ou s'agit-il d'une série plus restreinte comprise à l'intérieur de cette fourchette ?
D'après les écrits de Conservateur sur ce site, F 20001 - F 30839.
42 carabines de Gendarmerie rappelées ont un numéro de série supérieur non précisé. A l'époque, Conservateur se demandait si cela signifiait que 30881 avaient été produites. Plus probablement, cela résulte de numéros sautés ou d'armes numérotées et définitivement rejetées.
...je suis encore en train d'apprendre !
![lol1](/users/2915/75/04/29/smiles/356276.gif)
FUEGO- Pilier du forum
- Nombre de messages : 2200
Age : 60
Localisation : Bas-Rhin
Date d'inscription : 27/01/2014
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
FUEGO a écrit:Hééé! Très plausible...Lurtz a écrit:FUEGO a écrit:...c'est dingue, parce que sur ma "ferraille", même en plaçant un réglet en longitudinal, ça ne saute pas aux yeux: on a vraiment pas l'impression que de la matière a été enlevée.
Ca été fait dans le sens de la longueur et avec une cale pour finir le travail, si ça avait été fait avec une meule et perpendiculairement on verrait des vagues (creux bosses etc..) sur le boitier et ça serait treees moche et indigne du savoir faire de nos manufactures.
Donc pour résumer, ils sont partit de l’arrière du boitier en le diminuant d’épaisseur du boitier pour effacer au maximum le 0 sans trop toucher au 9.
...je me demande ce qu'il utilisaient comme machine ou comme outil pour réaliser ce travail?
Re: Carabine BERTHIER Mle 1890 ex-gendarmerie
Fraiseuse, raboteuse, étau-limeur, rectifieuse ?FUEGO a écrit:...je me demande ce qu'il utilisaient comme machine ou comme outil pour réaliser ce travail?
Je n'ai pas grand chose sur l'état du parc de machines vers 1892...
En 1900, la fabrication des Lebel (au ralenti) utilisait beaucoup de fraiseuses-copieuses.
En 1908 dans l'industrie automobile on spécialisait les vieilles fraiseuses dans des opérations particulières, à l'aide de montages sur mesures ; les nouvelles fraiseuses à tête universelle se répandaient, mais on en manquait toujours pour répondre à la demande croissante, alors quand c'était possible on faisait du fraisage sur les grosses perceuses à colonne. Les étaux-limeurs commençaient à être relégués...
Et beaucoup d'ateliers n'avaient pas encore de rectifieuses à table électro-magnétique.
En somme, le parc de machines n'était pas si différent de celui des années 50 - 60, et se différenciait surtout par la forêt de courroies montant au plafond, qui consommait 30 à 50% de la puissance et obscurcissait la salle. Quoique, les usines nouvelles optaient souvent pour des machines "monopoulie" (avec boîte de vitesses à engrenages, une unique courroie plate étant conservée comme amortisseur de transmission) et moteur électrique individuel.
Bien sûr les machines réformées étaient reprises par les entreprises moins riches, où les courroies apparentes ont parfois duré jusque vers 1970 voire 1990 (pour les courroies non apparentes, les tours de décolletage automatiques construits dans les années 1960 en ont encore 3 ou 4, dont 1 à 3 plates).
Sources : principalement la revue "la Machine Moderne", en particulier le n° de novembre 1908 à propos de la disparition de la forêt de courroies.
Si quelqu'un a des infos détaillées concernant la période 1880 - 1900...
Page 1 sur 2 • 1, 2
![-](https://2img.net/i/empty.gif)
» Ma carabine de gendarmerie Berthier Mle 1890
» Carabine de gendarmerie Berthier Mle 1890 St Etienne
» Berthier 1890 Gendarmerie
» Carabine de Gendarmerie Mle 1890
» Berthier mle 1890 de gendarmerie (à confirmer) et problème de baguette
» Carabine de gendarmerie Berthier Mle 1890 St Etienne
» Berthier 1890 Gendarmerie
» Carabine de Gendarmerie Mle 1890
» Berthier mle 1890 de gendarmerie (à confirmer) et problème de baguette
Page 1 sur 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
