M305 (M14 Norinco) : L'arrêtoir de culasse est inopérant

yaya1er a écrit:J'ai comparé 3 chargeurs. Aucun n'est de chez Springfield.
Le 20 coups est franchement dur mais remonte l'arrêtoir quasiment jusqu'en butée.
Les 2 10 coups posent problème : la planchette élévatrice se décale vers la droite et "évite" l'arrêtoir. Cette planchette vient sur le côté de l'arrêtoir et non en-dessous.
Si je dois les retravailler, je ne sais pas comment m'y prendre pour éviter que la planchette ne parte en rotation après la dernière cartouche.

Idéalement ,il faudrait comparer les côtes avec un chargeur Springfield.
Pour exemple ,le premier à gauche d'origine civile se décrochait des le premier tir ,empechant le chargement correct de la cartouche suivante.
J'ai soudé une plaquette en laiton ,et depuis tout va bien

•



yaya1er a écrit:J'ai comparé 3 chargeurs. Aucun n'est de chez Springfield.
Le 20 coups est franchement dur mais remonte l'arrêtoir quasiment jusqu'en butée.
Les 2 10 coups posent problème : la planchette élévatrice se décale vers la droite et "évite" l'arrêtoir. Cette planchette vient sur le côté de l'arrêtoir et non en-dessous.
Si je dois les retravailler, je ne sais pas comment m'y prendre pour éviter que la planchette ne parte en rotation après la dernière cartouche.

J'attends un chargeur 10 cps en Springfield qui devrait arriver en Colissimo demain, on peut comparer les cotes si tu veux.

Il faut verifier les lumières des chargeurs qui servent à l'accroche dans l'arme, mais il faudrait les comparer avec celles d'un chargeur Springfield.
Au niveau de ces lumières , il est fait un peu n'importe quoi en repro.

Tes chargeurs 10 cps, tu les avais avant d'avoir tes soucis ?


Ah je n'avais pas lu le message précedent de Serge.....

Ces chargeurs amovibles, c'est délicat à réparer !
Et encore, pour les fabriquer en entier j'vous dis pas... Une folie...

Il faut d'abord démonter le plus branlant.

Le ressort peut être un zig-zag de fine lame plate, auquel cas il a une certaine stabilité au déversement et la planchette n'est souvent qu'une simple planchette. Mais c'est plutôt limité aux magasins 5 coups...

Pour les grandes capacités c'est plus souvent un ressort à boudin rectangulaire, en fil genre "corde à piano", qui n'a aucune tenue au déversement. La planchette est alors pourvue de replis verticaux assez longs, qui la guident et l'empêchent de déverser ; en ce cas aucune crainte à avoir.
Il peut être possible de tordre légèrement les rabats latéraux des planchettes embouties, pour diminuer leur jeu en largeur. Mais attention, ça ne doit pas gratter et toujours conserver un jeu minimal, sinon ça coincera en service.
Voir quelle est la partie de la planchette qui soulève l'arrêtoir, et s'il est possible de tordre un peu pour augmenter ce soulèvement, ou d'épaissir en soudant une petite cale...

Mais d'abord, vérifier que le chargeur s'encliquète bien à la hauteur prévue !
Encliqueté beaucoup trop bas il y aura des incidents d'alimentation, mais juste un peu trop bas ça alimente encore bien.
Encliqueté trop haut il peut buter en un point du puits (auquel cas le cliquet ne s'engage pas), ou la culasse peut frotter sur les lèvres, ou sur la tranche arrière.

Enfin j'dis ça, mais c'est générique ; j'ai pas de connaissance intime du M14.

Les chargeurs se verrouillent bien dans le boîtier.
Je vais tenter de souder à l'argent une petite plaque sur la planchette.
Ca me paraît être une bonne idée

yaya1er a écrit:Les chargeurs se verrouillent bien dans le boîtier.
Je vais tenter de souder à l'argent une petite plaque sur la planchette.
Ca me paraît être une bonne idée

Ci joint les photos pour comparaison avec ton arme

4 chargeurs le 1er à gauche est une repro ( celle achetée avec l'arme) sans soucis.
On voit l'encoche sur la lame qui sert de butée à l’arrêtoir de culasse quand le chargeur est vide.

J'ai surdimensionné la taille des photos afin que tu y vois bien ( attention, hein , je ne dis pas que tu as la vue qui baisse...)

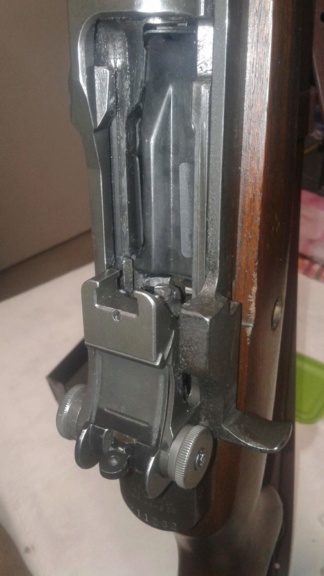

 Il faudrait que tu prennes la même photo de la culasse ouverte afin que l'on puisse comparer.

Soit la lumière d'accrochage avant du chargeur est poinçonnée trop basse, soit c'est le taquet plat sur la face arrière qui est mal placé, et dans ce cas ton chargeur est un peu trop bas. S'il était trop haut la tête de culasse frotterait sur la lame de chargeur et tu verrais les rayures du frottement.

Si tu as besoin des cotes précises de positionnement du taquet soudé et de la lumière n’hésite pas.

JM

L'idée de Lariflette me plaisait.

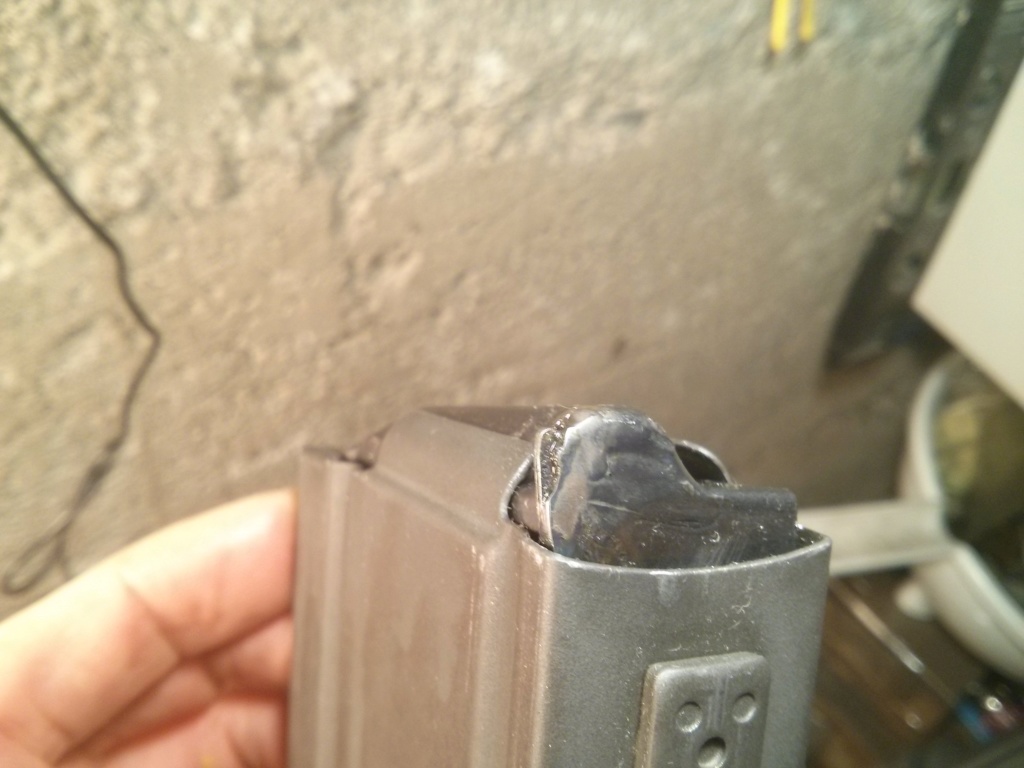

J'ai soudé un tronçon de lame de cutter. Pas facile avec de la baguette de 2mm... La Dremel a été mise à contribution pour donner un aspect présentable à l'ensemble.

L'arrêtoir est maintenant plaqué en position haute. La planchette élévatrice ne plus glisser sur le bord de l'arrêtoir.

Astuce à retenir...

J'ai constaté ce matin que la forme de mes planchettes est désormais conforme à ce que fait Springfield...

Impeccable.!

JM
