Vis de remplacement pour ZF41 Empty Vis de remplacement pour ZF41

Message  fafa131 Dim 9 Juin 2019 - 7:46

Qui n'a pas pesté (voire hurlé à la mort) lorsque les vis d'une  ZF ne se démonte pas et que la tête foire totalement .

Vis de remplacement pour ZF41 Img_0129

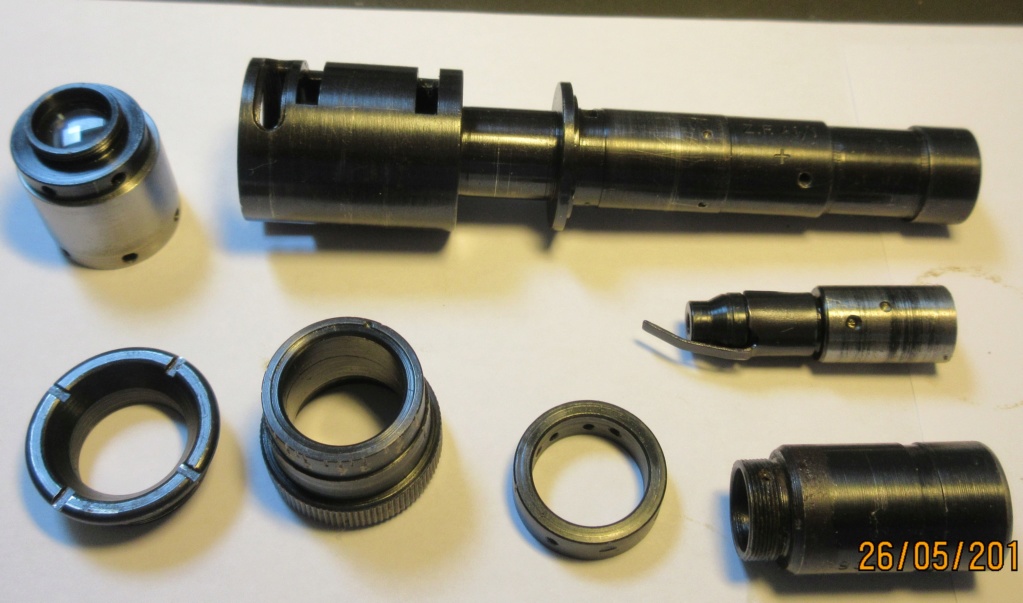

J'ai reçu ma ZF41 JVE. Quelques petites attaques de rouille et nettoyage necessaire. Vis bloquée (et le transyl n'a pas fait d'effet). Les tambours de réglages sont bloqués par la graisse originale. La le transyl a fonctionné.

Vis de remplacement pour ZF41 Img_0130

Résultats 2 vis foirées : celle du maintien de la lentille arriere, et 1 sur 2 de maintien de la lentille intérieure.

J'ai trouvé sur le site : https://micro-modele.fr/fr/55-din551-din553 des vis neuves pouvant les remplacer. À un prix dérisoire  Vis de remplacement pour ZF41 248158

Vis de remplacement pour ZF41 Img_0132
Vis de remplacement pour ZF41 Img_0131

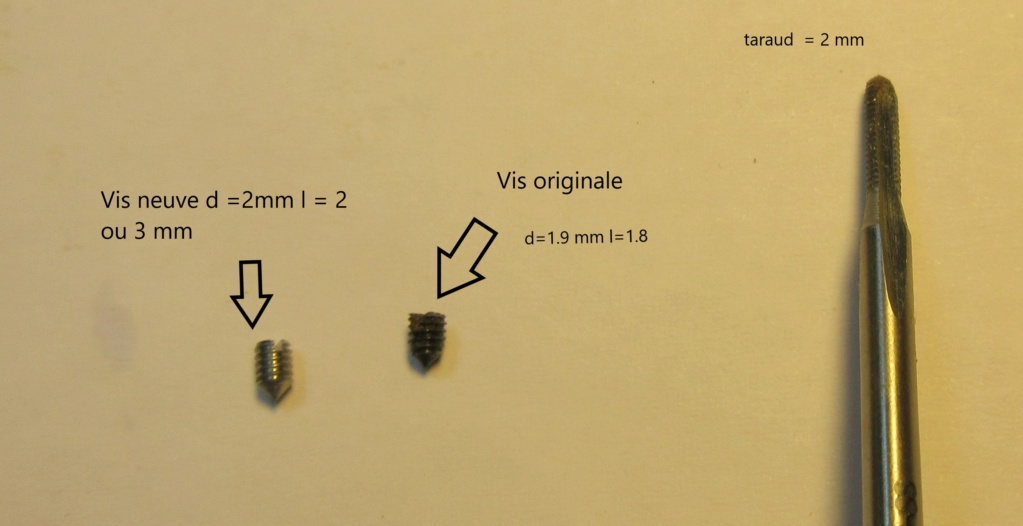

Les vis D= 2 mm et longueur = 2 mm peuvent être utilisées après taraudage. Il faut les bronzer. Seule différence, les originales ont la tête si pas abimée très légèrement bombée.
Concernant les vis de la couronne d'élévation, les vis diam 1,6mm peuvent fonctionner (original plutôt à 1.7mm, mais cela fonctionne si on ne serre pas comme un mulet).

Et voilà, après nettoyage, et dérouillage. Elle est hyper claire, réticule super, mais là impossible de faire un photo  Vis de remplacement pour ZF41 819249 Vis de remplacement pour ZF41 383119171

Vis de remplacement pour ZF41 Img_0133
Vis de remplacement pour ZF41 S-l16010
fafa131
fafa131
Membre confirmé
Membre confirmé

Nombre de messages : 303
Age : 58
Date d'inscription : 19/04/2013

Revenir en haut Aller en bas

Vis de remplacement pour ZF41 Empty Re: Vis de remplacement pour ZF41

Message  jackdaniels Dim 9 Juin 2019 - 22:13

Super boulot, Bravo
Quand tu dis que les vis sont foirées, tu parles bien de la vis et/ ou du filetage?
Si le filetage est intact il y a sûrement moyen de trouver des vis originales.
A bientôt
jackdaniels
jackdaniels
Pilier du forum
Pilier du forum

Nombre de messages : 2156
Age : 57
Date d'inscription : 25/08/2011

Revenir en haut Aller en bas

Vis de remplacement pour ZF41 Empty Re: Vis de remplacement pour ZF41

Message  fafa131 Lun 10 Juin 2019 - 6:54

Oui les 2. Pour les vis originales, ma recherche a été vaine.
fafa131
fafa131
Membre confirmé
Membre confirmé

Nombre de messages : 303
Age : 58
Date d'inscription : 19/04/2013

Revenir en haut Aller en bas

Vis de remplacement pour ZF41 Empty Re: Vis de remplacement pour ZF41

Message  fallschirm Lun 10 Juin 2019 - 7:18

je dois avoir ce type de vis ....
fallschirm
fallschirm
Pilier du forum
Pilier du forum

Nombre de messages : 1932
Age : 60
Date d'inscription : 01/06/2014

Revenir en haut Aller en bas

Vis de remplacement pour ZF41 Empty Re: Vis de remplacement pour ZF41

Message  Emilbusch Ven 14 Juin 2019 - 3:11

Salut ! Sujet super intéressant.
Je rebondis sur la question de Jackdaniels,
Les vis étaient foirées, c'est à dire, la partie dans laquelle tu incerts le tournevis était cassée ?
Comment as tu fait pour extraire la vis ?
Emilbusch
Emilbusch
Pilier du forum
Pilier du forum

Nombre de messages : 1164
Age : 42
Localisation : Nancy, LORRAINE
Date d'inscription : 24/01/2013

Revenir en haut Aller en bas

Vis de remplacement pour ZF41 Empty Re: Vis de remplacement pour ZF41

Message  fallschirm Ven 14 Juin 2019 - 13:41

Emilbusch a écrit:Salut ! Sujet super intéressant.
Je rebondis sur la question de Jackdaniels,
Les vis étaient foirées, c'est à dire, la partie dans laquelle tu incerts le tournevis était cassée ?
Comment as tu fait pour extraire la vis ?
je vous ai envoyé un MP
fallschirm
fallschirm
Pilier du forum
Pilier du forum

Nombre de messages : 1932
Age : 60
Date d'inscription : 01/06/2014

Revenir en haut Aller en bas

Vis de remplacement pour ZF41 Empty Re: Vis de remplacement pour ZF41

Message  fallschirm Ven 14 Juin 2019 - 16:41

bon après vérification , je n'ai pas la vis de diamètre 1,9mm  et 1,8 de haut.(j'ai la taille au dessus)
c'est vraiment très très petit.
je suis pourtant très bien achalandé en toutes petites "vis a la con".
j'avais acheté un lot de vis qui provenait de St Étienne avec une multitude de modèle et de taille , mais nada .....
fallschirm
fallschirm
Pilier du forum
Pilier du forum

Nombre de messages : 1932
Age : 60
Date d'inscription : 01/06/2014

Revenir en haut Aller en bas

Vis de remplacement pour ZF41 Empty Re: Vis de remplacement pour ZF41

Message  paulito41 Ven 14 Juin 2019 - 18:49

bravo belle lunette  salut

paulito41
Membre confirmé
Membre confirmé

Nombre de messages : 312
Age : 53
Date d'inscription : 30/08/2018

Revenir en haut Aller en bas

Vis de remplacement pour ZF41 Empty Re: Vis de remplacement pour ZF41

Message  fafa131 Sam 15 Juin 2019 - 6:41

désolé absent ces derniers jours.

Pour extraire la vis foirée, cad dont l'encoche pour le tournevis  est morte, tu perces avec un foret légèrement de diamètre inférieur par ex 1.8mm. Et tu taraude à 2 mm pour ta nouvelle vis. Un fois rebronzé, on ne voit pas la différence. salut
fafa131
fafa131
Membre confirmé
Membre confirmé

Nombre de messages : 303
Age : 58
Date d'inscription : 19/04/2013

Revenir en haut Aller en bas

Vis de remplacement pour ZF41 Empty Re: Vis de remplacement pour ZF41

Message  waldy45 Sam 15 Juin 2019 - 16:46

fafa131 a écrit:désolé absent ces derniers jours.

Pour extraire la vis foirée, cad dont l'encoche pour le tournevis  est morte, tu perces avec un foret légèrement de diamètre inférieur par ex 1.8mm. Et tu taraude à 2 mm pour ta nouvelle vis. Un fois rebronzé, on ne voit pas la différence. salut

j ai une paille ou salete qqconque au niveau de l optique coté oeil, jamais pu enlever cette p..... de vis pour demonter et nettoyer.

waldy45
Pilier du forum
Pilier du forum

Nombre de messages : 1698
Age : 63
Localisation : BZH
Date d'inscription : 11/06/2010

Revenir en haut Aller en bas

Vis de remplacement pour ZF41 Empty Re: Vis de remplacement pour ZF41

Message  fafa131 Dim 16 Juin 2019 - 7:14

/Précision : il faut faire attention à ne pas déboucher. Je m'explique. Par exemple pour les vis de maintien de la lentille interne (milieu) il faut percer jusqu'à avoir le métal du tube interne. Cela se sent facilement, les vis sont vraiment en métal très mou. les tubes sont en métal plus dur.
fafa131
fafa131
Membre confirmé
Membre confirmé

Nombre de messages : 303
Age : 58
Date d'inscription : 19/04/2013

Revenir en haut Aller en bas

Vis de remplacement pour ZF41 Empty Re: Vis de remplacement pour ZF41

Message  Emilbusch Dim 16 Juin 2019 - 9:49

Super, merci pour ces explications  Vis de remplacement pour ZF41 72113
Emilbusch
Emilbusch
Pilier du forum
Pilier du forum

Nombre de messages : 1164
Age : 42
Localisation : Nancy, LORRAINE
Date d'inscription : 24/01/2013

Revenir en haut Aller en bas

Vis de remplacement pour ZF41 Empty Re: Vis de remplacement pour ZF41

Message  jackdaniels Dim 16 Juin 2019 - 12:35

Merci.
Toujours utiles ces petits trucs
jackdaniels
jackdaniels
Pilier du forum
Pilier du forum

Nombre de messages : 2156
Age : 57
Date d'inscription : 25/08/2011

Revenir en haut Aller en bas
