Green machine façon Jean louis

Sur quel site us as-tu mis tes modifs ? Les étasuniens sont pragmatiques et pas chauvins ; ils savent reconnaître le travail bien pensé - bien fait . Ça devrait leur plaire .
M'énerve le Jean-Louis ... c'est quoi ce 4 ?

Ha le 4 c’est la France deGuers, the French D system, le petit plus qui donne a l’objet ces lettres de noblesses la petite lueur dans nos yeux qui montre que le maitre a le petit plus, ce filling de créativité.

Je suis sur qu’il ne va pas te falloir trop de temps pour voir que la petite pièce sur la Green pièce brillante sur le bras de levier et un objet qui a rien a voir avec la mickey production, pour ton aide cette pièce ce colle ou ce déplace, d’un coup de doigt presque d’elle-même, un peu comme le magnétisme des amis du Forum.

Aller encore un peu de Brainstorming et je te donne la réponse.

Encore un peu d’aide car je suis un Dieu et je suis Bon.

Le 4 bis fut dans sa vie antérieure une attache de fixation de recouvre siège de voiture, la transformation est d’un cout abordable pour cette pièce, elle bloque aussi la descende des étuis dans le Tube. (bien retenir ces 42 mots car tout est là)

Pourquoi bloque t’elle, parfois j’aime et je fais des tests à blanc des mes machines, il est pénible de recevoir des étuis a cartouche du tube distributeurs, par ce petit artifice, je glisse ce petit bout de fil dans le tube dans lequel j’ai commis l’outrage de faire deux petits trous latéraux et par ce fait mes l’étui bloque, je retire le fil et il descend.(l'etui)

Mais la pièce blanche 4, j’attends votre réponse ….

Pas trop longtemps quand même la réponse car a mon âge !!!

Jean Louis

Le retour de Jean louis

Quelques petites améliorations mineures mais bien pratiques.

La première un truc basique un Led de vision



La je suis fier de moi, l'électronique vient a mon secours.



Un peu métal à tordre ! Le contacteur en place.



Les tests fonctionnels ! Je garde encore le mecanical system.



Aller deux petits étuis de plus, pour le plaisir !



Système facile à mettre en place, il faut seulement prendre soin de ne pas fondre le micro contacteur lors de la soudure des fils.

Le compteur électronique fonctionne uniquement en fin de descente du mécanisme distributeur de poudre d'une façon imparable est fiable a 100%

Il me reste encore des photos pour le Forum et des améliorations qui sont sur cette machine mais je garde toujours un verre pour la soif, en plus ça va être l’heure de cet extraordinaire breuvage bien Français de couleur Jaune, a boire avec quelques olives et autres friandises.

Juste une information, le puriste va voir immédiatement que ma presse ne possède plus qu’un seul tube d'alimentation d'étuis.

Jean louis

"cet extraordinaire breuvage bien Français de couleur Jaune, a boire avec quelques olives et autres friandises. 51 "...

tu mérite largement je pense..

Bonsoir a tous.
Qui ose finir une semaine sans les dernières News sur la Green Machine made Jean louis.

Sans être dans la règle du poison d'Avril :twisted:

Sur un de mes derniers post je montre un compteur dans une feuille de papier un forme immonde indigne de ce forum. :bravo:
Donc voici le fin mot de l’histoire du compteur électronique bien sur.

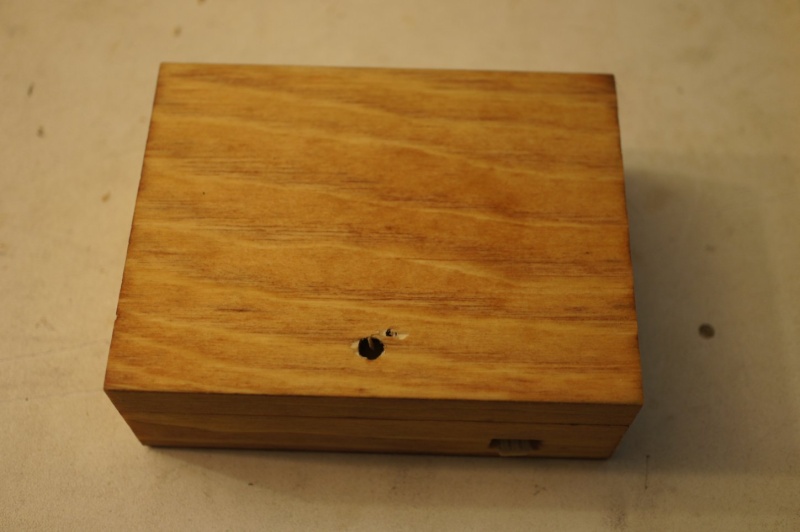

La boite en premier quelle histoire pour avoir une boite je me rabats sur le bois.


Les trous de passage des informations ou alimentation électrique



La connectique a quarte sous.


Voici le cœur de l'enfant et celui-ci en fonctionnement.


Mon système a quatre sous par sa connectique deconnectable est utilisable très rapidement sur une multitude de presses, le cœur est l’électronique le reste du fil et un contacteurs a 2 euros. (un peu d'huile de coude aussi)

Bon maintenant pour tenir le post, la question piège !

Mais ou utilise-t-il ce compteur et les branchements ????
Ou, sur une doseuse Uniflow de Rcbs et le reste ?

Mais ceci est pour encore une autre histoire et pour un autre jour.

Jean Louis

PS => je viens de faire la demande et avoir la réponse du concepteur de l’électronique qui va mettre le support de connexion des fils dessous, ce qui ferra un ensemble plus propre et bien plus pratique.

Bon aller, Jean Louis je te lance une réponse.

Tu as besoin de matériels bien spécifiques difficilement trouvable en France, donc tu vas faire appel à qqs professionnels à ton plus grand regret car en France si le pétrole augmente à la pompe il manque encore des idées.

Voici la réponse en qqns heures d’une marque que l’adore par sa qualité de fabrication et réalisation.



Ce que j'adorre c'est bien le terme => To You ------ là je suis un Dieu .. :koenfeu:

Jean Louis

A la lecture de ton post mon tres cher binome le mot magique a ta reussite n'est il pas ce mot splendide que tu portes depuis longtemps dans ce monde que tu as dans le coeur.

Le mot Magique, ce mot qui donne le repect, mon bon chef, my big master en autre, celui de tes petits pour les lequels tu fut un peu le Master.

Je le crache aux oreilles de tous depuis mes premiers pas hors de nos frontieres.

Le mot sur lequel il faut prendre son temps avant de le dire, le mot ... France.

N'est il pas merveilleux par uniquement ces 6 lettres

Jean louis

Quel poète ce Jean-Louis !
Et dire que je ne sais pas changer une ampoule grillée ...

Je voudrais bien la meme en 9 para s'il vous plait....

Je voudrais bien la meme en 9 para s'il vous plait....

Ta demande mon cher ratapignata06 merite une reponse, donc voici un Para encore Neuf (oui je fut jeune moi aussi)





A l'epoque pour moi ce fut pas la 9 mais le 8°

J'ai aussi la prese en 9 Para mais ceci est pour un autre jour et histoire, bien sur elle fonctionne le feu de Dieu, c'est ma meilleure Pressecette Rcbs Green Machine.

Jean Louis

Alors là....... meme pas je te la compte celle là. Au fait: les rangers c'est moi qui vais les cirer peu etre ?
Me f'rait 4. Perception du ......* et direction le gnouf !


[i]*Harg, j'ai oublié ce qu'on disait...

Une petite pour celui qui ressemble a JL
Bon aller une de plus sans faire la chute dans le morbide ou autre (elle est bonne celle-là)

Je me mets a l'entrainement, je teste comme un malade, bien sur au moment de la prise du filme, j'ai la voie qui saute, le micro pas dans le clip et mon commentaire est inaudible.

Comme dans tout dossier seul les deux première et dernière pages sont importantes, le filme parle de lui-même.

https://youtu.be/ygK1Zhbn7ZQ

Celui qui aime pardonne.

Jean Louis

Audit sur l’imperfection de la scène. :twisted:

 Petites précisions sur mon malheur dans cette vidéo

 le peu d’étuis dans le réceptacle, attente du cycle.

 Une paire d’étuis de calibre ø 38Sp au bourrelet plus important donc blocage dans le Switch du tube d’alimentation qui permet quand celui-ci est plein de stopper la rotation du distributeur d’étuis dans le case Hopper.
 Il est possible de faire un réglage du Switch mais je le garde a un diamètre qui arrête la rotation au moindre problème.

 Micro non en place.

 La voix du commentateur, pas dans son bon jour.

 Plus le reste.

Jean Louis

Celui qui à besoin de plus de news, hé bien il me contacte car je suis déjà sur d'autres mondes de plaisirs !!!

Il faut bien souvent que la machine puisse reprendre sa course car le chemin est encore bien trop long est difficile.

Adaptation d’un compteur électronique sur la fameuse distributrice de poudre la Lee Auto Disk Powder Measure que ce soit avec le distributeur de poudre a tiroir que je trouve redoutable d’utilisation le Lee Adjustable Charge Bar ou bien encore avec le disque a dosage fixe les Lee Double Disk Kit mon problème a été de mettre un compteur sur ce système.

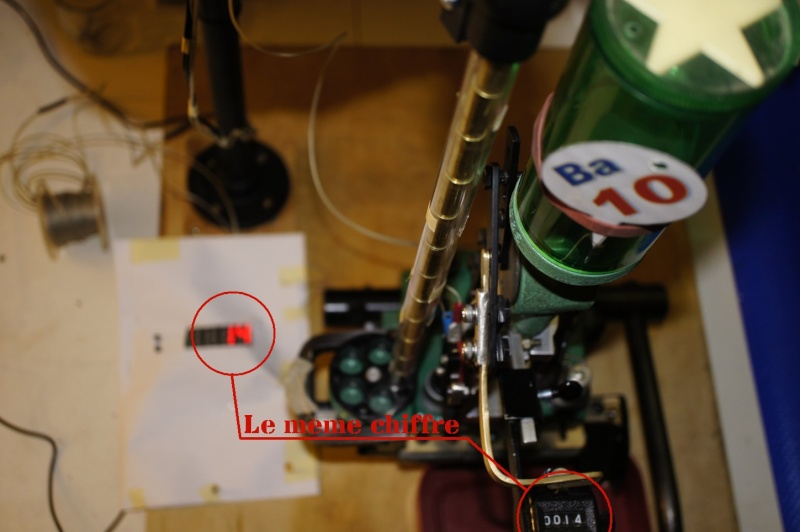

Voici les premières photos, il faut dire que le comptage ne marque uniquement que quand le système de distribution de poudre est en position ouverte donc la poudre déjà dans l’étui, en fin de cycle. Ou pendant que la poudre descend ..

L’exemple est ici en fonction sur une Rcbs Green Machine. La fixation du compteur est provisoire!!



Petite explication.



Je suis grand seigneur voici le capteur là. (il faut ouvrir les yeux pour le voir )



La vidéo va venir ....

Quand tout est en condition optimale il est possible sans fatigue de faire plus de 800 cartouches à l’heure dans la plus grande sécurité et facilite.

Attention il n’est pas possible de mettre directement les pièces Lee tel que en couple sur la Green machine comme sur mon montage Personnel directement, cela ne fonctionne pas, il faut un peu d’huile de coude et de travail mécanique sur certaines pièces de Lee.

Jean Louis

Jean-Louis is magic !

un de ses 4 il faudra que tu me montre cela de visu !!!

Pour toi james dans l'attente du visu !!

Une petite video rapide entre deux gouttes de pluie.

https://youtu.be/_XhSwYDIWh0

Le meme compteur passe d'une presse a une autre, la transformation n'est pas terrible a faire dans la doseuse juste 2 trous et un taraudage pour le passage du switch et la fixation de celui-ci

Bon et maintenant, la suite .....

Jean Louis

En premier lieu il faut savoir ou mettre le contact sur la fameuse doseuse de poudre Lee Auto Disk Powder Measure.



Petit regard sur l’endroit qui va subir la transformation.

Cet emplacement pour moi est idéal
Bon positionnement
Fixation solide
Travail de transformation sans grosse difficultés
Vue sur le travail du contact en permanence.
Passage des fils de connectique sans grandes difficultés.
Le comptage est uniquement quand la poudre chute vers l’étui.

Premiere vue.



Sur cette photo le tiroir a réglable Lee, le disque à dosage fixe fonctionne aussi parfaitement.



La seule condition et de faire comme sur le tiroir de casser légèrement les angles au papier abrasif fin.



Phase deux la partie inferieure, le trou supérieur est fait, il faut soit complètement détruire le renfort latéral ou comme moi pratiquer une ouverture dans celui-ci, comme pour la partie du plateau faire un trou de petit diamètre puis un plus gros et finir a la Drexel par exemple travail réalisable par la majorité des rechargeurs.

En fonction du volume du contacteur il faut faire un perçage de fixation et un taraudage dans ce cas de 3 mm pour la vis, ne pas prendre une vis trop longue car elle va ressortir dans le tube de descente de poudre, si c’est le cas un petit coup de meule très fine et je supprime l’excédent de longueur de vis.





La soudure sur les pattes est comme le reste contact en position fermeture donc je brise une patte celle de la position ouverte



La dernière vue car il fatigue ce cher Jean louis.



Vous aller encore me dire mais ou trouve t'il ce compteur cet extraordinaire Jean louis, chez les Mickey bien sur.

http://www.ebay.com/itm/Press-Counter-Basic-for-Dillon-Hornady-RCBS-550-650-LNL-/290695403927?pt=LH_DefaultDomain_0&hash=item43aecbd997

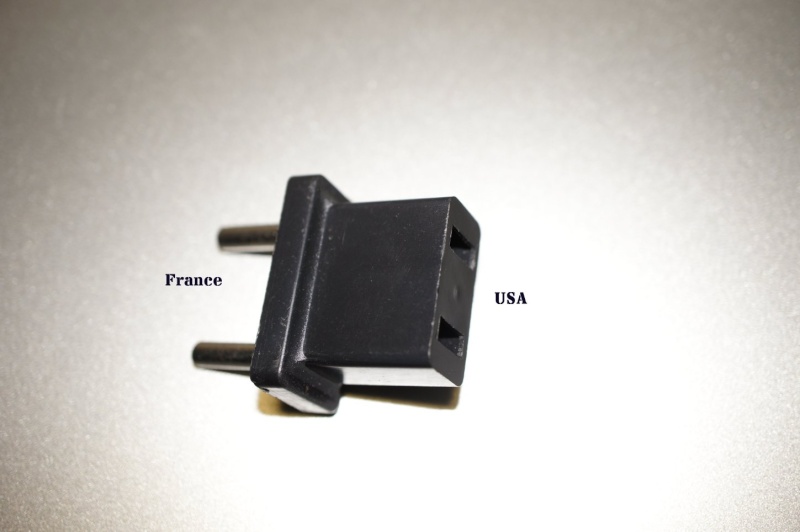

Il faut uniquement un petit adaptateur a 1,50 Røros prise Us / Française, le modèle basique est a 50 dollars, mon seul problème fut la boite mais dans un post précédent j'utilise avec bonheur un boite en bois et de la connectique d'ordinateur.



Dans mon immense bonté je peux même réaliser ce travail de fixation enfin de transformation si celui qui me le demande est un gentil garçon, le prix de la transformation serra le prix exorbitant d'une bouteille de délicieuse boisson de couleur jaune qui donne un si jolie sourire aux filles du Midi de tout âge !!!!
Attention je ne parle pas de fournir le compteur, ni la boite à 1.90 Røros et le fil ni le tube de couleur d’alimentation d’air des aquariums.
Aller je suis bon? j'offre le contacteur a roulette russe ! Le fil spécial de couleur et les raccords de connectiques. (bouteille de 0.75 pas la petite)

Jean Louis

Ps => je n'accepte pas de critiques ou alors gentilles sur mon travail de mécanique (bavures? rayures) car ce modèle ce fut le premier et le prototype, celui que l'on aime pour la vie.

Salut jean louis,

c'est stef de toulouse.
TU ES UN GENI. une critique???????? mais J-louis ou il n'y a pas de travail il n'y a pas d'erreur. lol
Je ne sais pas quand je descent voir ma belle soeur (boulot, boulot), mais il me tarde de te rencontrer.
amicalement stef.

Jean-Louis , si j'étais en métropole je ferais sans hésiter des centaines de kilomètres pour aller voir tes réalisations ; mais là , à 10 000 km ...
J'en profite pour te soumettre un projet jamais réalisé . N'est pas Jean-Louis qui veut : j'ai toujours rêve d'un " batteur " monté sur mon four à plomb . J'y vois le genre de batteur de cuisine à deux fouets imbriqués .
Il tournerait à vitesse lente , pourquoi pas réglable . Monté sur une colonne , facile à déposer car je vide le creuset pour un nettoyage poussé à chaque fonte .
Comme tu coules de lourdes balles de 500 grains et plus , tu sais que le niveau de plomb descend vite . Le rajout nécessaire pourrait ainsi se faire par petites quantités , ce qui ne ferait pas trop baisser la température .
Qu'en penses-tu ?
Bien amicalement des tropiques , et ... chapeau l'artiste .

Il existe plusieurs types de Presses pour le rechargement.

La mono a un seul outil basique, classique indestructible mais il faut du temps et de le patience puis il faut le dire ça ne fait pas toujours très bien dans un groupe d'Amis de dire, moi je recharge a une presse a un seul coup !

J'utilise ce type d'engin pour mes très gros calibre, là ou la puissance devient une seconde nature obligatoire.

Apres il existe la mono mais a tourelle, le Redding par exemple a 7 outils sur sa tourelle c'est du solide a grand débattement, j'utilise celle-ci pour le reformage ou je fais plusieurs passes pour mettre un étui en forme, je baisse le levier d'une main et tourne ma tourelle pour realiser une autre operation.

Puis les plus ou moins automatiques, comme les plus accessibles les Lee, avec un peu d'habitude il est possible de faire de l'excellent travail sur un volume de production très intéressant mais attention aux logements d'amorces fuyant, gros problèmes.


Arrive les bêtes de courses, Dillion, Hornady, etc. etc. ou celle qui me donne du plaisir et du travail aussi, la Fameuse et fabuleuse Rcbs Green Machine ou actuellement en calibre 38 je tourne a plus de 800 cartouches a l'heure. Attention cette presse est u pur-sang elle a du coeur avec pas mal de caprices.

Mais car il y a toujours un hic. Il faut de la concentration et plus que de la rigueur car l'erreur amène très très vite a la catastrophe.
Ce que je ne redoute pas dessus tout et la double charge dans un étui, donc il faut faire un correctif urgent, => Audit.

Voici une petite astuce pour mettre un compteur électronique sur une doseuse Hornady Lock-N-Load Powder Measure avec son système Case Activated Powder Drop que je trouve plus facile a mettre en place car aucune transformation n'est obligatoire pour la mettre sur ma Green Machine.
Cette doseuse peut être équipe du rotor Standard Pistol avec le Pistol Micrometer redoutable par sa précision, pour sortir ou extraire ce micromètre Hornady équipe ces Rotors d'un ingénieux bouton poussoir qui par l'effet de came permet de changer en 1 seconde le micromètre ou insert.

Le sujet du soir et de mettre mon capteur de conteur sur ma doseuse.
Comme sur une certaine publicité " avant j'étais" j'ai mis en fabrication une pièce plus apte a remplir le rôle de support car c'est bien le problème comment t réaliser la fixation du capteur ou terme que j'adore du Switch transmetteur d'information électrique au compteur.

Voici avant j'étais.
La fixation est fonctionnelle mais un peu brouillonne.



Voici maintenant je suis avec le contact ferme donc le signal électrique ne passe pas car mon étui n'est pas en dessous et en position de remplissage.



Dans cette position la poudre tombe dans l'étui et le contacteur est en position ouvert donc le signal passe et marque sur mon compteur 1 de plus.



Voici maintenant la fameuse plaque à réaliser.



Le travail n'est pas énorme, voici les cotes.



Avec ce système toute presse identique à cette Hornady va pouvoir recevoir un équipement compteur, ha il faut juste faire un perçage sur le bras second celui qui bouge pour la fixation d'un arrêt pour le poussoir, travail de 10 minutes avec la réalisation de la pièce.

Le lien du vendeur de compteur, le modèle basique est suffisant, je change de Switch par un a roulette a 1 euros.

http://www.ebay.com/itm/290728867122?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649

L’électronique dans une boite a 2 euros.



Aller courage, il me reste énormément d'éléments pour le forum pour le futur proche...

Bien sur ma dernière Presse Green a 2 compteurs, 1 pour la poudre et le second qui me donne le nombre d'étuis en fin de travail, bien sur le nombre sur les deux compteurs doit être identique...

Pas belle la vie chez Jean Louis.

juste un mot ..... Félicitations ! :-)

j'avais une presse du même genre venant de chez ch4d et je n'avais que des problèmes d'alimentation d'amorces...
j'ai donc jeté le gant ;-)

Toujours aussi impressionnant ! Bravo !

4 améliorations sur base Hornady !
