Green machine façon Jean louis

La machine à faire tourner les projectiles wadcutter risque de voir le jour !!!
Pour l’instant elle fonctionne à 95% de son potentiel.

Ou va-t-elle faire son travail une fois opérationnelle, sur une Green Machine Rcbs bien sur !!!!



Les projectiles sont dans la bouteille, rapide, pratique est utilisable en permanence.



Tout est ready sur la presse grâce un système spécifique pour le fonctionnement de l'ensemble qui est déjà opérationnel mais avec un autre système d'alimentation.

Dans l’état actuel je ne désire pas encore faire voir mon system. Il existe bien sur le sol de

Jean Louis

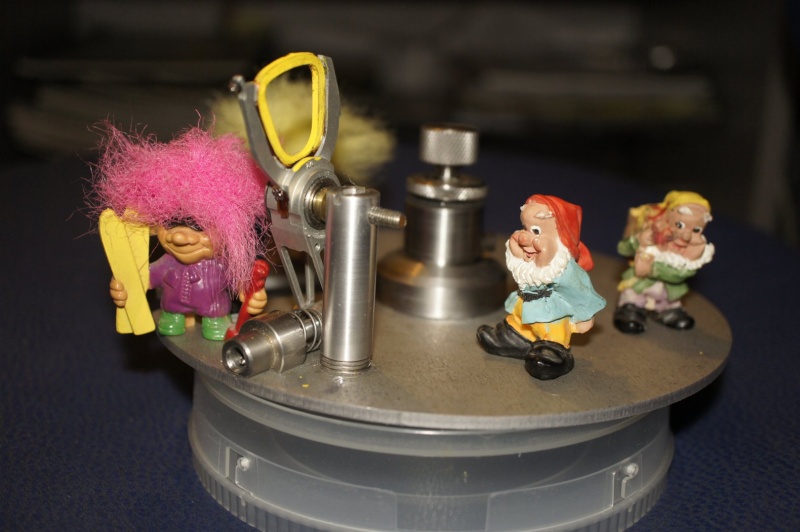

Pas mal avec son petit air de fête !

Mon système mécanique a subit des dégâts a cause d'un blocage et manque de précision.

Ce soir je suis a 40% de progression sur une assistance et pilotage électrique très très prometteur, la douceur et surtout le temps de réponse et sans commune mesure avec un système a transfert par pulsions électrique.

Jean louis

Ce Jean-Louis , mais de quelle planète nous arrive-t-il ?
Je viens de racheter la Green Machine d'un ami , juste pour le plaisir de la remettre en état . Elle est en 38-357 .
Jean-Louis , la Green en 9 Para , fiable ?
J'ai un doute sur l'accrochage des étuis à gorge par ce système de plaques mobiles ...

courage jean louis la casse fait parti integrante des conception bravo pour ton travail en tout cas

Merci de vos encouragements

Effectivement le gros problème est le retournement des projectiles Watcutter, qui sur le système initial n'est même pas envisageable ainsi que sur pas mal d'autres il faut le dire.

Il faut aussi voir que notre bricole reste le travail et un travail d'amateur avec de faible moyens techniques, les idées sont a profusions mais comment avoir des capteurs de proximités a réglables fins sans mettre des sommes qui ne sont pas les nôtres.
Donc je tape dans mon stock de matières grises et dans mes boites magiques.

Ce soir en moins de 1 heure après une journée canapé j'ai encore une amélioration quand au système d'impulsions, il ne me faut pas refaire la même erreur que la first time car trop de sophistication reste source à problème.

Dans ma nouvelle installation.

J’ai déjà en place fixe le contact qui me permet à chaque passage d’un projectile de donner l’impulsion.
J’ai le système qui va envoyer les ordres.
J’ai le tuteur de retournement.
J’ai fait une big transformation pour les écoulements de projectiles.
J’ai les pates de fixations forts charmantes en plus du pulseur.

Je pense rajouter un petit compteur de projectile, hé oui je sais c’est ma petite faiblesse les compteurs.

J’ai aussi demain le jardin, et des cartouches de 45/70 de 45/90 de 50/70 etc. etc. etc.

Heureusement qu’il me reste mes nuits pour la préparation.

Pour le problème de mon Ami et très charmant deGuers en 9 Para la Green c’est que du bonheur à la condition que le cycle soit libre de point dur, si les points sont à plus de 2 là stand by.
L’équipement en plus des rails est la chute de 2 étuis sur le rail, le tube réducteur dans la partie Case Feed Base empêche le passage de 2 étuis, si ce tube réducteur n’est pas en place il faut en faire 1, attention aussi au Pousseur Case Extension Block il est plus faible en hauteur ce qui est logique plus petit étui plus faible dito.

Là je suis en burn-out car je tourne sur mes souvenirs.

Si plus d’informations je suis libre mais ce soir (fête a Grand m aman, alors pas trop de clavier)

Jean Louis

Bonsoir a tous.

Pas mal de petits tests et usinages cette semaine, le problème est de ne pas faire du lourd mais du fluide car l'action du retournement des projectiles Watcutter doit être rapide et fiable. Avancement dans les 80%

Voici une première mouture d'un montage qui a l'aire de fonctionner presque parfaitement. L'axe est sur roulement !!

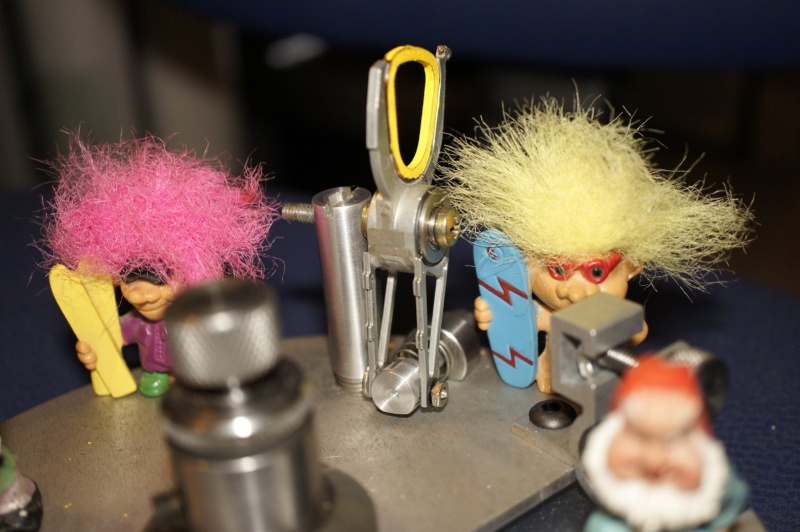

vue de dessus du plateau.

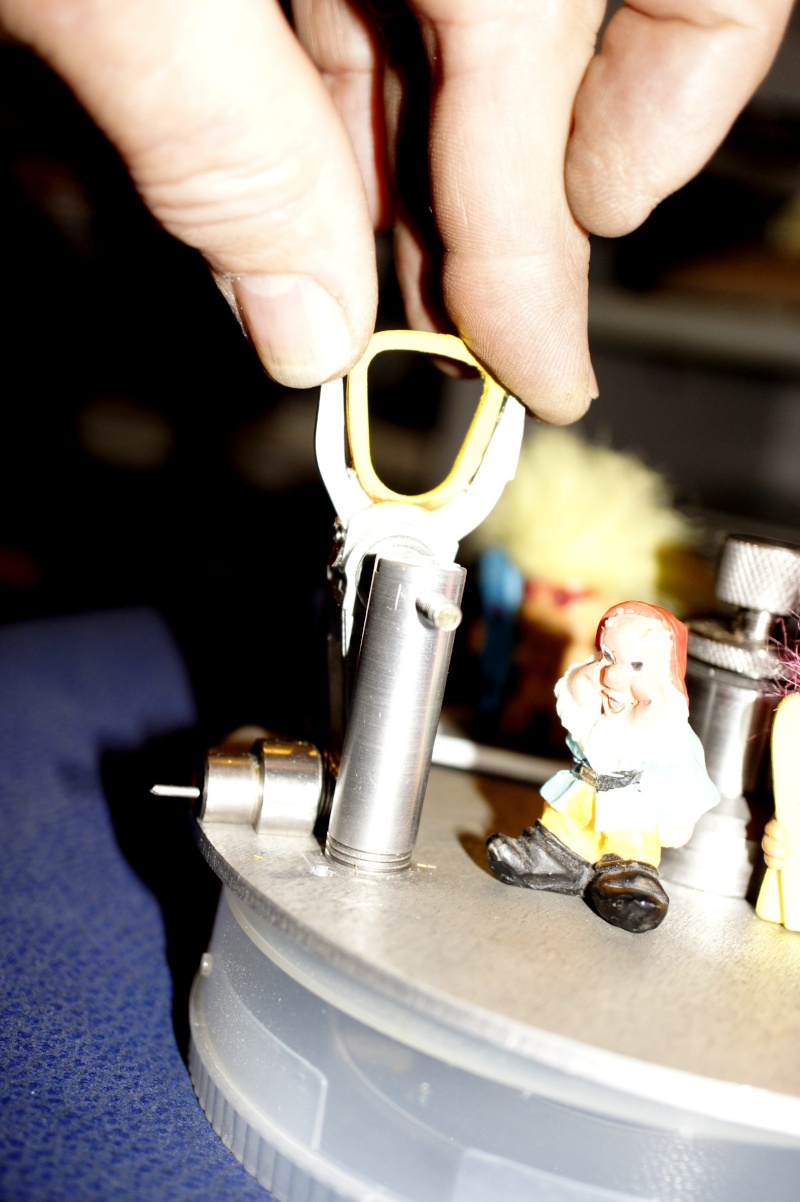

3 photos de mon pousseur!!!







Action avec cette photo.



D'autres transformations vont venir. Si vous êtes gentils un autre cadeau avant le weekend !!!

Jean Louis

Super ,au fait balistec fait des WC cuivrées/graissées réversibles

Lulu, je suis de la vieille ecole, de la Watcutter plomb graisseuse qui colle dans le bullet feeder ou dans les outils.
Faire dans le plus facile est comme vaincre une tache sans panache.

La der des der que j'ai utilise des projos plomb speciaux, il m'a fallut plusieurs heures pour nettoyer mon Mosin Sniper, le tube full de plomb.
Quand je tire les miens, je reste dans le noir de ma cible, enfin presque
Ce soir je suis a 75 %.

Jean louis

Des le debut je me suis froté au probleme d'alimentation en amorces avec ce distibuter entraine par une came qui se coincait en permanece et au gros probleme d'alignement et d'enfoncement des balle par cet espece de parallelogramme deformable qui mesure à l'appui, n'avait jamais le même enfoncement et une mauvaise position de la balle.
A l'epoque à la recherche du 10 plein centre plus tot qu'un 10 cordon, j'ai bien changé je mesuré chaque longeur de cartouche fini à l'aide d'un gabarit fait maison, à peser chaque plomb, à 5 grains près, chaque douille etait au prealable passer au Case Trimer, un vrai sodomiseur de diptere en phase de transfert , je vous le concede,
Pour faire simple un simple tube à amorce mis en place du distri d'origine,
remplacement du siegeur de balle ,4 ieme outil par un siegrur sertisseur tape crim,
et transformation de l'outil de pousseur en indicateur de prescence de poudre, Et ça marche
Par contre je confirme que c'est une des plus belle presse que je possede et bien mener, lubrifiée au Mecacyl, aucun problem a part qu'il ne faut pas la quitter des yeux
Merci et à plus Jeff

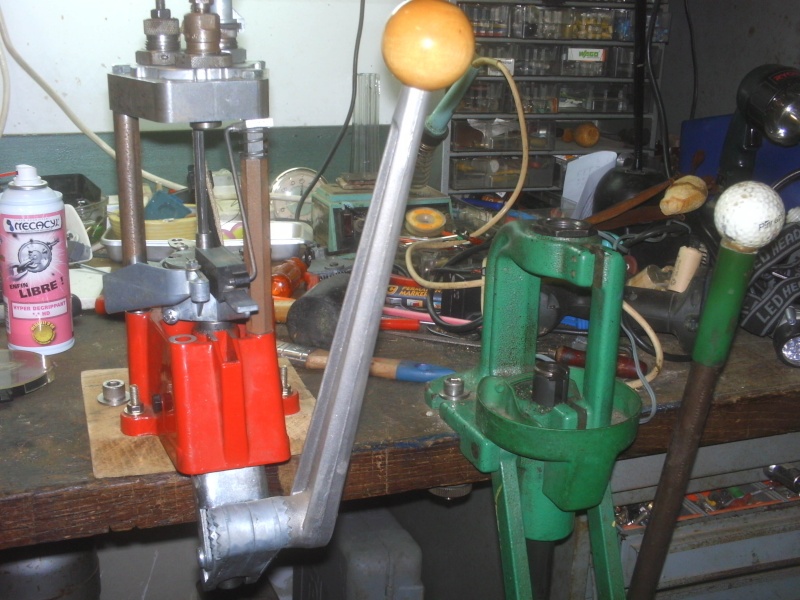

La première Lyman All america
la deuxième une Rock RCBS, plus piggy pack
la troisième, une Lee master

Plus qu'un Ami un Frère de presses.

Je suis un homme encore plus heureux ce soir a la vue des ces belles, de tes belles mon cher papyjeff, effectivement nos débuts furent glorieux, le matériels d’époque, les ogives avec le plomb dans la bassine sur le réchaud a charbon.
Les résultats de tir, du centre bien souvent avec un K38 Sw avec ou sans la fameuse hausse de tir, un mauvais tir un neuf, le malheur sur nos épaules et l’humeur de chien.
La green n’est pas le must mais quand ça fonctionne cet ensemble de mécanique me donne en une passe plus de cartouches que mes tirs dans l’année.

Je bloque un peu pour l’instant ma mise au point de l’alimentation en projectiles watcutter car j’ai un problème de régularité du retournement des jupes. Problème qui me permet de travailler sur un autre système.
Je suis plus à faire de la mise au point que des cartouches pour mes autres pièces, alors Stand By.

Merci des ces photos
Au passage l’établi est presque comme le mien, je déménage en permanence d’un cote a l’autre.

Jean Louis

Et encore là il est rangé doit faire quelques soudures sur un circuit

MERCI pour le frère de presse, et c'est vrai qu'on avait les mêmes recherches
K38 6 pouces crosse anatomique fait maison dans un pieds d'armoire en noyer ( l'Amirauté cherche encore pourquoi ya une cale à la place du pieds arrière)
, hausse feuillet large, queue de détente match, chien large, contrepoids sous le canon
Et ça rentré Vindiou sauf quand ça voulait pas
j'ai toujours la bete et si lui ne me fait pas defaut, c'est la vue, les rhumatismes, Parkinson et le reste :riding:

bravo messieurs

papyjeff a écrit:Des le debut je me suis froté au probleme d'alimentation en amorces avec ce distibuter entraine par une came qui se coincait en permanece et au gros probleme d'alignement et d'enfoncement des balle par cet espece de parallelogramme deformable qui mesure à l'appui, n'avait jamais le même enfoncement et une mauvaise position de la balle.
A l'epoque à la recherche du 10 plein centre plus tot qu'un 10 cordon, j'ai bien changé je mesuré chaque longeur de cartouche fini à l'aide d'un gabarit fait maison, à peser chaque plomb, à 5 grains près, chaque douille etait au prealable passer au Case Trimer, un vrai sodomiseur de diptere en phase de transfert , je vous le concede,
Pour faire simple un simple tube à amorce mis en place du distri d'origine,
remplacement du siegeur de balle ,4 ieme outil par un siegrur sertisseur tape crim,
et transformation de l'outil de pousseur en indicateur de prescence de poudre, Et ça marche
Par contre je confirme que c'est une des plus belle presse que je possede et bien mener, lubrifiée au Mecacyl, aucun problem a part qu'il ne faut pas la quitter des yeux
Merci et à plus Jeff

Plutôt que de couper le tube d'alimentation en amorces - qui ne doit plus en contenir beaucoup - j'ai préféré couper le rotor ; ce qui permet le passage d'un tube " complet " sans problème .

Je compte
Par contre si quelqu'un avait une idée pour remplacer ce pu.....t... :twisted: :twisted: :twisted: :koenfeu: :koenfeu: de distri d'amaorce sur la LEE suis preneur
So long les amis et comme on est vendredi Saint et que toutes les cloches vont à Rome suis du voyage
Bonnes fets de paques

A Paques, les cloches reviennent justement,
il suffit de voir l intervention sur (recrée) A2 hier soir.
Pour l histoire des cloches,parties;dans mon environnement
familial(Alsacien),l histoire me dit qu elles sont parties pour refaire
des canons et des monnaies(période empire monnaie en metal de cloche précisément)
Elles ne sont jamais revenus,beaucoup de légendes après....
si vous avez des anecdotes......

Zut !!!pas vu que je polluais Green,S cuse Jean Louis

Beau boulot sujet trés intérréssant y a t il eu des évolution depuis le mois de mars?

Bonsoir a tous.

bien sur que la belle a quelques points de plus, suppression du système d'automatisme électrique, trop instable et dangereux ( un doigt ouvert l'os blanc apparent ) en automatique l'attention doit être trop permanente, le filling du rechargeur disparait, la force brute de l'automate prend le dessus.
Mise en place et réglage de l'alimentation en plomb watcuuter plus du retournement de ditto pour les fameuse jupes problématiques.

Jean louis

Slt jean louis
A tous hazard connaitrai tu une green machine a vendre?

Bonsoir a toi xseven.
En France difficile, sur les states les prix actuels avec le transport c'est de la folie.
Un jour les miennes seront en ventes dans quelques temps, mais même de la haut je vais être pénible sur les criteres des ventes.

Jean louis

Bonjour "Jean Louis".
Je possède une "Green Machine", équipée pour le rechargement en 38 WC. Est-il possible de faire du rechargement en 9mm Para.
et .45 ACP, avec cette machine.( j'ai abandonné le 38 wc ). Avez-vous un retour d'expérience sur l'utilisation et la modification de cette presse pour ces deux calibres ?.
         Cordialement.

Bonsoir rene37
effectivement il est possible de faire d'autres calibres avec la Rcbs Green machine, mais le hic est qu'il faut absolument mettre des rails de guidages différents pour le 9 para, pour ce qui est du rail de positionnement celui avec les doigts il peut servir.

Par contre pour le 45 là c'est que du bonheur, rien n'est utilisable, les rails, et le guide aux doigts magiques, et en plus la taille de l'amorce est d'un diamètre plus important.
Il est toujours possible de faire des bidouillées ce qui est mon cas mais pour du rechargement de cartouche je ne conseille pas, l'erreur dans une charge serra toujours le problème de savoir la cause du problème.

J'ai mis pas mal de transformations sur un forum peut être celui-ci ou un autre ou le grand Capitaine a pas trop vue que ma prose est celle des gens a passions. ( il est comme la pub   )

Je suis ready pour donner de l'aide, ce serra un plaisir de reprendre ces objets  ..

Les rails guides étuis de votre 38 ont des arrêtes droites ou en pentes.

Jean Louis

Bonsoir Jean Louis,
Merci pour votre réponse. J'ai regardé ma Green Machine en 38. Les rails guides étuis ont des arêtes droites. Si je comprends bien,
il n'est pas possible de la transformer en calibre.45 ACP. Et pour le 9mm Para. il faut trouver ou bien faire fabriquer les rails guides.
A la réflexion, je pense que je vais laisser tomber ce genre de modification. Je ne me sent pas à la hauteur pour tenter la chose, et
surtout faire du bon travail. D'autant que cela ne demande pas la demie mesure.
 Par contre je reconnais qu'en calibre 38, elle est  réglée parfaitement et ce n'est que du bonheur pour recharger.
              Avec mes remerciements.

      René.
