Plus de longues vue dans les stand

La règlementation autorise une puissance rayonnée de 14 dBm. Ici, nous avons une puissance en sortie d'émetteur de 20 dBm reliée à une antenne d'émission de 18 dB. Ce qui fait un total de 20 + 18  = 38 dBm de puissance rayonnée dans  le faisceau de l'antenne, soit un dépassement de la règlementation de 24 dB.

La seule façon de résoudre ce problème serait de réduire le gain et la puissance d'émission,  et d'augmenter le gain de l'antenne de réception.

Pour ceux que ça intéresse, voici un lien pour expliquer la réglementation du WiFi en France pour le 2.4 GHz (100mW max)
http://www.telecom-infoconso.fr/le-wifi/

Intéressant également, ce petit programme (gratuit) pour Android qui vous permet de visualiser les fréquences WiFi présentes :
https://play.google.com/store/apps/details?id=com.farproc.wifi.analyzer&hl=fr

Pour faire une petite analogie, utiliser une (ou deux antennes) directionnelles, c'est comme se parler avec 2 pots de yaourt reliés par un fil, le son n'est pas plus fort, mais on s'isole des bruits extérieurs.

Dans le système de TIPS1143, l'émission est directionnelle (et doit dépasser la norme), mais la réception est omnidirectionnelle, ce qui permet d'utiliser indifféremment, une tablette, un smartphone ou un ordinateur portable. Là, on se retrouve avec les limites du constructeur qui parfois diminue la puissance d'émission de l'appareil pour augmenter l'autonomie.
Idem pour la qualité de la réception, j'imagine que tous les appareils ne se valent pas. Seul l'ordinateur permet de brancher une clé WiFi avec un antenne directionnelle.

Je pense que pour rester dans les normes et avoir une portée de l'ordre de 300 m, on peut s'en sortir avec 2 antennes directionnelles genre hélicoïdales pour l'encombrement et l'avantage de la polarisation de l'onde, ce qui impose en réception une clé WiFi USB et un PC portable. (ou 2 yagis).

Dans la pratique, aucune plainte n'a été déposée contre des rayonnements excessifs et les constructeurs on l'air de s'asseoir royalement sur la réglementation :
http://www.abix.fr/kit-pont-wifi-distance-inferieure-a-3km-5ghz-350315.html

Si j'ai bien compris, émetteur 20 à 28 dB, antenne 13 dBi, si ce n'est pas au dessus, il faut m'expliquer !!!!

Les caractéristiques données sont sans doute 20dBm à 28dBm (et non 20 à 28 dB ).
La note technique de l'ARCEP en lien est très bien faite et permet de comprendre les données du problème sans être spécialisé.
Le point qui pose problème, c'est quand même cette spécification de niveau de brouillage sur un seul critère de PIRE. D'habitude, pour des spectres relativement larges comme celui de la WIFI, on donne plutôt une densité spectrale comme limite. Pour les calculs de compatibilité cela donne beaucoup plus de marge de manoeuvre et cela correspond de plus à la réalité physique de l'étalement du spectre.
Mais bon , avec ce type d'architecture si l'on veut rester dans la règlementation, seule une solution à récepteur Wifi externe équipé d'une antenne est possible.
Pour la polar de l'antenne , avec une circulaire on est à peu près certain de brouiller une réception linéaire et inversement. La seule façon de moins brouiller, c'est de croiser les polar ( horizontal pour vertical et droit pour gauche ), à condition de connaître la polarisation du récepteur à ne pas brouiller.

@ pasc
Merci pour les informations.
Les liens sont intéressants

Emissions ou réceptions

Une mesure de réception car nous les tireurs c'est direction bouche du canon cible ou émetteur récepteur, voila le plus important, la théorie c'est bien mais encore faut il quelle soit juste, sincère et fiable !

Voici une prise de mesure avec un système Us Bullseye, la prise de mesure a été faite a 60 mètres de la camera, tireur d'experiencede 1.80 métres, tablette a 1.15 métres du sol émeteur en visuel en contact du sol . Tests a Uzés été 2017 tres chaud !
L'amplitude de réception est de 5 mètres en latéral gauche/droite a 60 mètres, a 100 mètres plus de réception ou pas applicable pour une réception de tirs car trop aléatoire !
Peut être aussi la très forte température de 49 Celsius au sol a dut émettre des perturbations !



Une réception est fiable uniquement si pas d'obstacle entre les 2 points ou si de l'antenne la vue du tireur n'est pas possible !
Les rails supports ou buttes au sols aussi sont perturbateurs d'ondes !
Il faut être sur le terrain pour percevoir la problématique entre l'achat d'un système et son utilisation directe en condition !

Jean Louis
.

Jean Louis a écrit:Emissions ou réceptions

 la théorie c'est bien mais encore faut il quelle soit juste, sincère et fiable !


Pas d'inquiétude, la théorie concorde très exactement avec la pratique dans le domaine des hypers.

Le problème rencontré dans ce genre de transmission au ras du sol et à courte distance, c'est que vous êtes confronté à ce que l'on appelle des trajets multiples. Pour visualiser la chose il faut imaginer l'émission comme une source lumineuse et l'environnement comme des surfaces réfléchissantes qui renvoient une multitude d'images de cette source lumineuse. Le problème c'est que le signal d'émission est affaibli par ces images parasites qui se recombinent en opposition de phase par rapport au signal utile. C'est le même problème que l'on nomme fading ( réflexions sur la troposphère ) en ondes courtes.

Vous avez aussi semble-t-il un asservissement de réception sur le débit, un squelch qui réduit le débit de transmission ( à moins que ce soit l'utilisateur qui affecte le débit par programmation) quand le signal à bruit est dégradé c-à-d quand les trajets multiples sont trop forts.

Il faudrait monter  les antennes sur des perches pour voir ce que cela donne.

Essais et tests du jour sur C200; distance  cible-caméra: 20m; calibres utilisés: .22 et .44

A/ calibre .44
1iére photo:
photo de la cible par smartphone à environ 1m.



2nde photo:
capture d'écran de la tablette : cible sans les marqueurs.



3ième photo:
capture d'écran de la tablette: cible avec marqueurs bleu clair





4ième photo:
capture d'écran de la tablette: cible avec marqueurs rouge



B/ Cal .22
1iére photo: photo de la cible par smartphone à environ 1m.




2nde photo
capture écran de la tablette: cible avec marqueurs circulaires rouges


3ième photo

capture écran de la tablette: cible avec marqueurs flèche bleu foncé

Conditions de Tir
Cible C300. Distance 22 m . Luminosité 170 lux. Capture d'écran tablette avant et après tir.
Calibre .22. Optimisation des paramétres luminosité, contraste, saturation , gamma.

1iere image : capture d"écran sans zoom




2nde image : capture d'écran sur léger zoom écran tablette.



3ième image:

impacts numérotés et positionnés.

Oui heureux celui qui aura vu, car nous sommes du moins je le pense au maximum de ce qui puisse se faire en voyant les images de " Tips1143 "
Que de recherches et de tests il lui a fallut.

En deux mots, chapeau l'artiste , grâce à lui la " lumière est sur nos cibles à toutes distances "

Il faut le reconnaître, c'est excellent, mieux même .
Du jamais vu  ça fonctionne, c'est d'une mises en action rapide, d'une solidité tout à fait satisfaisante, ça fait des photographies de très haute qualité ainsi que des vidéos , ca marque les impacts, ca montre la cible en inversion de couleur, ca transmet sur du très loin, c'est aussi peu encourbrant .
En 2 mots de plus, c'est quoi ? Il me faut un tel systeme

jean  louis
.

Suite aux sempiternels sujets de débits, réceptions, puissances aléatoires, j'ai émis un doute car moi c'est uniquement la réception qui m'intéresse ! Voir les résultats et si en plus c'est la totalité de la cible que j'ai sur ma tablette , je suis un homme heureux .
Me voici sur le stand avec  un système qui fonctionne parfaitement a des distances forts honorables qui mardi 30 janvier 2018 !   J'arrive et positionne grâce a ma dernière modification la camera sur la gauche en arrière de ma cible en moins de 1 minute !



Pour la transmission j'ai une antenne de 6db largement suffisante en maintes occasions !
Mon meilleurs fusils en calibre 308, non pas le plus neuf, ni le plus jeune et encore moins le plus moderne, un bon 1944 K31 en calibre 30x284, il n'est pas fine fleur le bougre mais comme bête de tir c'est quelque chose !
Quelques tirs a 100 mètres car , Il fait une journée splendide, les copains sont aussi de la partie, du lourds en plus de 500 grains, hé oui  quand  " c'est Sharps d'un jour c'est aussi pour eux Sharps pour toujours ", la suite va être un enchantement, le bon Lebel30 excelle dans cette nouvelle pratique moule Seaco 520 grains et le jeune Bxxxxt  pour les Amis a 200 mètres fait des tirs d'anthologie en RCBS moule !
Je range dans un fond secret de ma personne ma joie de les voir faire de tels tirs, peut être aussi ma jalousie !
Quelques réglages et pif-paf je tire, la vue sur la tablette et téléphone que du superbe , une paires de photographies et là catastrophe, tentatives de réparations par quelques changements sur le programme de tir !







Ca Bugue, ça plante, tout est fixe sur la tablette, réglages sur réglages rien n'est positif ! Je change d'antenne6 db mais rien de mieux, une puissante Yagi peut être, pas mieux et même moins !
Bref, le nouveau ou nouvelle protection de l'environnement du stand de tir fait que l'acier provoque une réflexion incroyable des ondes qui perturbe, les grillages d'environnement  font aussi un effet cage de Faraday !





Le soir " help " a un ami qui me marque " Pas étonnant.la c'est vraiment chercher la difficulté !!! il te faut xxx xxxxxx xx xxxx xxxxxxxx"
A ce jour le problème n'existe plus, encore une fois de plus le " Team a réaliser une amélioration mécanique de réception relativement importante pour pallier a un tel problème  "
La base de données d'améliorations matérielles ou du Soft spécifique, de conceptions ou autres commence a devenir plus que conséquente, ceci juste pour votre futur plaisir de voir, vite, loin et même très loin dans les conditions climatiques les plus improbables, tels que la pluie, la chaleur, le vent de sable, le brouillard !

Pour exemple quel  est l'endroit de France ou le climat est le plus terrifiant pour un homme très belle stature Méditerranéen, un seul , la Bretagne ! Juste un seul mot " tests concluants avec succès "


Jean Louis
Ps => a la fin de la journée, cet adorable Ami Bxxxxt arrive vers moi et avec un sourire plein de vice plus que satisfaisant pour lui, il m'annonce " ta camera été a 40 cm de ma ligne de tirs ! effectivement la première photographie certifie les dires !
.

Parfaite elle fut mais c'est fini pour elle maintenant !


Elle fut compagne de bien de jours de tirs, mes nuits en furent parfois des plus difficiles .


Tout a une fin, elle va partir et comme le reste sur une étagère  , cette belle est efficace compagne mérite et il faut le reconnaitre du repos !
La voici dans son ultime évolution, pour moi elle est parfaite, facile d'utilisation, redoutable d'efficacité, économique, la vue quelle me donne est au-dessus de tout système existant sur le marche pour une distance d'utilisation plus que convenable !


Bien sur qu'il est encore possible de jouer mais le jeu en vaut il la chandelle sur la couleur de son boitier ou encore par plaisir par quelques diodes de couleurs !
Non il est grand temps que la boite de rangement ferme son couvercle sur cette petite merveille de technologie !


Si une larme doit être, s'il vous plait du calme, gardez les pour plus tard !


L'évolution du moins pour moi passe pour et par l'avenir, alors que va t'il vous faire voir cet adorable Jean louis , mais ceci est pour un autre jour et longue histoire de la saga  " Plus de longue vue dans les stands "


Au revoir ma belle comme il est dit dans le Midi, mais avant que chante les cigales, il a encore d'autres pains fait maison sur la planche le gentil " Jean Louis "
Place aux honneurs maintenant .












Que dire que " Bonjours tristesse de ne plus te voir "


Jean louis
.

voici de quoi de te consoler. today the team a validé la transmission sur 3704m (gps à gps)...l'ensemble est paramétré pour 6km et on peut pousser encore bien plus loin. débit excellent dépassant toutes les attentes et pas la moindre perte en qualité d'images.
Voila l'avantage du numérique. Reste à trouver maintenant des volontaires et surtout 1 ou des sites pour des démos tests .
l'image du jour n'avait pour but que de vérifier la transmission, le débit etc...reste à mettre en coffret digne de ce nom le peu de matériel que cela concerne. cela ne prend pas de place...
A+
Al

Si ça transmet bien à plusieurs km, ça pourrait satisfaire quelques uns...

Mais s'il y avait des problèmes de transmission, de portée, de normes... J'aurais une idée farfelue, alliant l'ultra-moderne et la bonne vieille tradition :

Il me semble que vous disposez du logiciel détectant les nouveaux impacts ; s'il peut éventuellement compter automatiquement les points, il pourrait aussi donner leur localisation, dans le genre "8 cordon à 16 heures".
En plaçant le PC (tablette) effectuant ces calculs près des cibles, directement relié à la caméra, il pourra alors convertir ce message en Morse et actionner une lampe à LEDs braquée en direction du pas de tir ; dans la pure tradition des années 1880 / 1900 (le protocole du morse optique figure dans certains manuels de 1914, à côté des fanions).
* Je ne sais pas s'il y a une norme pour le "Morse codé binaire", mais il semble se dégager une certaine évidence, si l'on veut optimiser la vitesse et la mémoire (quand j'ai joué à ça, c'était sur de vieux PC, en langage Java sous Win98 ou Turbo-Pascal / Assembleur sous DOS).

L'intérêt d'émettre des messages en Morse ?
Ça fait "rétro" ; et ça frime super-vachement...

je cite
"il me semble que vous disposez du logiciel détectant les nouveaux impacts ; s'il peut éventuellement compter automatiquement les points, il pourrait aussi donner leur localisation, dans le genre "8 cordon à 16 heures"."

Dieu a celà y à déjà penser et va le faire...

 pour le reste il  cite:
"En plaçant le PC (tablette) effectuant ces calculs près des cibles, directement relié à la caméra, il pourra alors convertir ce message en Morse et actionner une lampe à LEDs braquée en direction du pas de tir ; dans la pure tradition des années 1880 / 1900 (le protocole du morse optique figure dans certains manuels de 1914, à côté des fanions).
* Je ne sais pas s'il y a une norme pour le "Morse codé binaire", mais il semble se dégager une certaine évidence, si l'on veut optimiser la vitesse et la mémoire (quand j'ai joué à ça, c'était sur de vieux PC, en langage Java sous Win98 ou Turbo-Pascal / Assembleur sous DOS)."

L'intérêt d'émettre des messages en Morse ?
Ça fait "rétro" ; et ça frime super-vachement...


il ne demande qu'à être subventionné: "Time is Money".
mais des Led sur 4km difficile à voir surtout en plein soleil...mieux vaut, dans ce cas, travailler comme dans la marine avec de la transmission Scott et les projecteurs Aldis...



https://www.google.fr/search?q=morse+lumineux&client=firefox-b&sa=X&dcr=0&biw=1269&bih=799&tbm=isch&source=iu&ictx=1&fir=w3srz2897c1rRM%253A%252C_a5UZ-Vuo63uCM%252C_&usg=__aRUtk-_K2Dsy_RdkBPo1lVWCI9c%3D&ved=0ahUKEwivy-62npPZAhUL1xQKHYt-BSgQ9QEIPzAG#imgrc=w3srz2897c1rRM:

(faut un poignet souple !) et en outre cela peut donner du travail à des chomeurs.
.

Ou alors on retourne à la bonne vieille fosse et les paletteurs !

A votre choix !

Mon très cher Ami, ( j'espère que tu vas bien ) tu es encore d'une génération comme moi ou il te faut compter tes scores, mais il y a bien longtemps que tu as plus besoin de tel artifice ! C'est déjà bien quand nous avons 1 impact sur 10 cartouches tirs dans le noir de la cible .
Trêve de plaisanterie, pour ma part je me pose la question de savoir ci-cela est vraiment utile d'avoir un tel programme qui demande en cout financier et de développement énorme !
En général le comptage est fait manuellement la cible sur les genoux du tireur ou de l'arbitre !
J'ai pas honte de dire que trop c'est parfois beaucoup .
Le but premier et de parfaitement faire la distinction des tirs dans toutes les conditions possibles climatiques et de terrains !   Le marquages lui aussi automatique est un plus mais il n'améliore pas le tir du pratiquant !
Beaucoup de questions , seul le débat constructif de nous tous apporte la solution la plus en adéquation avec ce que nous désirons nous tireurs, pour l'autre partie c'est une affaire de longues manches bien différentes !

Jean Louis

PS => pour les paletteurs, dans ma régions il va falloir mettre des cailloux dans leurs poches a cause du vent ! puis un second critère, je ne désire pas revenir a vieux système, juste pour ne pas entendre dire que la France reviens a ces vieux démons !

.

Il est toujours facile de faire semblant  mais très difficile de ne rien dire !
Donc voici pour vous le démarrage de la version phase #3, en premier, la platine de fixation .


le synthétique c'est bien mais pour vous de l'aluminium bien brillant c'est mieux !





L'air est froid j'ai du mal avec mon micro arrosage !



La suite pour bientot . :chinese:
Jean Louis
Ps => la partie électrique est déja en place !
.

Jean Louis....tu nous as souvent titillé....alors c'est fait. nous avons testé "in labo" 4 cams sur le même réseau.
Pas de pb cela passe très bien...on devrait pouvoir monter jusqu'à 10. maintenant à toi de nous trouver au moins un site de tir sur lequel on puisse prendre notre pied en tirant au moins à 2500m. installe nous les cibles nous nous occupons du reste!
tu nous  redonnes envie de racheter un Sharps 1874 Creedmoor ou Longrange custom avec canon de 34" chambré en.45-90 tirant des bullets customs patchées ou autres de 580 grains......vont peut être pas très vite mais ils arrivent toujours là où on veut...

Les étriers de fixations sont en places dans la nouvelle boite !
Contrôles des soudures, bientôt l'envol vars la gloire !




Depuis la prise de la photographie quelques plus déja !

Jean louis
.

Il neige mais je garde le sourire , et vous !

Voici une cible bien banale qui grâce au positionnement laser est a la bonne distance, le réglage n'est pas optimal mais ce n'est pas le sujet principal !

Qui peut avoir envie de mettre son télescope un jour a précipitation neigeuse a quelques centaines de mètres de son poste de tir pour ne rien voir et a plus forte raison ne pas savoir ou va être sa cible dans la blanche tourmente !Grace a nous vous allez sans contraintes climatiques voir, prendre en photos ou vidéos et même entendre les gémissements de votre corps en direct sous l'emprise du froid !Pour information les tests de transmissions et réceptions sont pour l'instant concluants sur une distance ligne droite de 3800 mètres ou plus de 11500 pieds !


Ma nouvelle mouture " boite rouge " me donne bien du plaisir a voir et a l'utilisation, mais ceci est pour un autre jour et histoire !


Place au Cinéma !


https://youtu.be/LB-z2iGPD-c

Jean louis

Bonjour à tous ! bien que cela ne soit pas le sujet ici mais sachant que le forum est bien suivi je poste ceci

https://www.tircollection.com/t36457-objet-exceptionnel-du-patrimoine-historique-francais#490956

comme cela peut être que la mobilisation ira encore plus vite.
il n'y a pas de temps à perdre.

Bonne journée

tu nous a souvent titillé....alors le presque ultime est fait....5448m


maintenant le coté matériel à finir c'est de la mise en boite pour rendre l'ensemble esthétique. le soft poursuit ses développements prévus

Bien sur que la distance, j'ai
La puissance , j'ai
La qualité, j'ai
La couleur, j'ai le choix


Mais que vous faut il de plus pour remplir votre séance, il vous faut être " fun les Amis " sans cela vous serrez toujours du cote des mauvais tireurs acariâtres, tristes, aux cartons dont le centre serra toujours sans impacts !

Voici la belle, la bête, ou l'obsédante dernière ! elle n'est pas une idée sans suite, elle vie de et par l'évolution des tireurs, de leurs désirs obscurs !

Ma devise est et reste !
La voir , c'est la vouloir
L'essayer c'est l'adopter


https://youtu.be/HR_nyJcsy_Y

Jean Louis


Il reste celui qui obsède qui surprend, est il celui qui laisse sa trace dans un dessert de sable ?
.

Bonsoir a tous !
Encore une fois pendant que vous votre dimanche est calme comme une morose et douce pluie sur un carreau de vitre !
Moi de mon cote et c'est peut être grâce notre infatigable chaine créatrice que la terre continue a faire des rotations dans le céleste !
Mon immense et prolifique esprit créateur commence un plan maléfique.

Ok Action => Parfois il faut comme dans certains stands de tirs mettre les cibles presque a même le sol, donc la flèche rasante du projectile passe au ras du sol.
Pour celui qui réalise les tirs cela a pas d'incidence majeure .

Je suis un plus que perfectionniste et j'ai le temps car faire du tir n'est pas ma priorité , je tire toujours la ou j'ai ma visée !

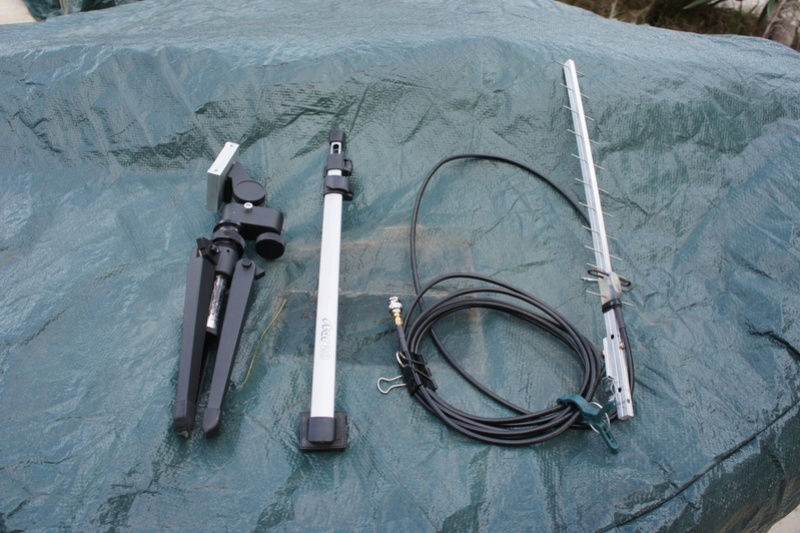

Fabrication d'un support d'antenne facile a mettre en œuvre ( 15 a 20 secondes ) solide indescriptible et réglable.

 Ok, explication => sur le cote de ma camera ( hé oui comme back sur le problème ) j'ai mis une sortie latérale ce qui me fait 3 sorties, arrière classique, sur le dessus pour une antenne de décharge au cas ou qui évite de détruire un étage du routeur puis sur le cote, je connecte car c'est quand même plus jolie a voir un câble relier a une antenne Yagi ou autre et je décale de plusieurs mètres ( 1 antenne avec 1 métre, 2 antennes avec 4 métres ou je rajoute 4 métres de cables )ma camera a l'abri des tirs néfastes pour elle et mon cœur de pierre !
Un système type " cam-lock permet la fixation sur le pied en 2 secondes, la fixation de l'antenne est elle par un clip ( idée géniale pour vous mais normale pour moi car je suis déjà un génie, je rajoute une goupille pour celui qui crapahute fort )
Voici ci-dessous 2 type de support, je me décide en finalité par le petit car la boite de transport est de plus en plus lourde !







Second pieds, solide mais plus leger !












Jean Louis

hé bien voila une C300..perçée par de la 12.7...image brute sans correction sur les fondamentaux (luminosité, contraste, etc..) distance caméra cible 18m. luminosité 4200 lux.

Pourquoi une si longue attente de notre part et absence, progression sur les fonctions fiabilités, sur le matériels, améliorations majeures sur le programme de tir car chaque cas où tireurs désirent toujours plus.
La cible ci-dessus témoigne de l'enorme qualité de l'ensemble.
Par des tests personnels, il faut reconnaître que certains stand de tir ( nos petits stands de tirs de province 1 sur 20 ) pose des problèmes de réceptions,( je suis peut être trop perfectionniste ) un tireur peut tout résoudre, meme sous la pluie.
La suite serra comme le jus délicieux d'un fruit, un nectar pour nous tous par la facilité d'emploi du systeme, mais ceci est pour une autre et belle histoire du tir .
Jean louis
